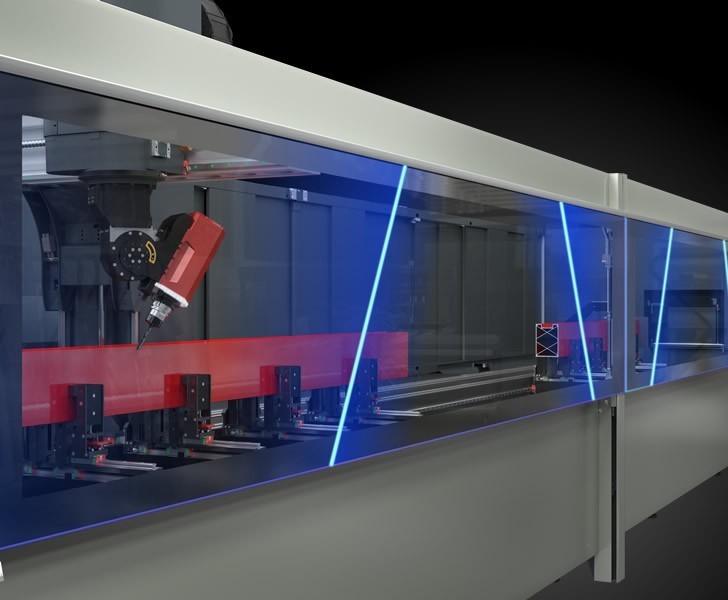

Centro de mecanizado CNC de 4 ejes controlados para la elaboración de barras o piezas de aluminio, PVC, aleaciones ligeras en general y acero. Posee dos modalidades de funcionamiento: un área única de trabajo para barras de hasta 7 m de longitud o dos áreas de trabajo en modalidad pendular independientes. La máquina dispone de mordazas motorizadas independientes que permiten el posicionamiento de las mordazas simultáneamente durante el funcionamiento en modalidad pendular dinámica. El 4° eje con control numérico permite que el electromandril gire de -120° a +120° en eje horizontal, posicionándose en cualquier ángulo intermedio. Por tanto, la máquina puede realizar elaboraciones en la cara superior y en todas las caras laterales del perfil con cualquier inclinación comprendida en el rango. Se suministra con un almacén de herramientas con 12 posiciones, incorporado en el carro eje X, que puede contener un cabezal angular y una fresa de disco para la elaboración en 5 caras de la pieza. Además, posee un plano móvil de mecanizado que facilita las operaciones de carga/descarga de la pieza y permite mecanizar piezas de gran sección.
1F = Elaboración de 1 cara 5F = Elaboración de 5 caras
Dimensiones en mm
La aplicación de unidad angular reduce el área de trabajo en Z a 190 mm
El electromandril de 8,5 kW en S1 con par elevado permite realizar los mecanizados pesados típicos del sector industrial. Opcionalmente, está disponible un electromandril de 10,5 kW con codificador para el roscado rígido. La rotación del electromandril a lo largo del eje B permite efectuar mecanizados en 3 caras del perfil, sin tener que volver a posicionarlo. Normalmente se utiliza para el mecanizado de extrudidos de aluminio y se puede emplear para el mecanizado de perfiles de acero gracias al sistema de lubricación con doble depósito: de aceite con difusión mínima o microniebla de emulsión.
Es un sistema de trabajo innovador, que permite reducir al mínimo los tiempos de parada de la máquina durante las fases de carga y descarga de las piezas que se deben mecanizar. El sistema permite, en las dos áreas de trabajo independientes, realizar simultáneamente la carga y descarga de extrudidos, en un lado y el mecanizado de las piezas, con longitudes y/o códigos distintos, en el otro. Esta solución permite que la máquina sea muy flexible y útil en el sector de los cerramientos y en los encargos menores, donde se requiere el mecanizado de lotes pequeños de piezas diferentes entre sí.
El almacén portaherramientas está incorporado en el eje X, situado en la parte baja y hacia atrás respecto al electromandril, y permite reducir considerablemente los tiempos para el cambio de la herramienta. Esta función es especialmente útil durante las elaboraciones de los extremos del perfil extrudido, y permite obviar la carrera de llegada al almacén, ya que el mismo se mueve junto al electromandril, siguiendo sus posicionamientos. El almacén puede contener hasta 12 portaherramientas con las respectivas herramientas, que el operador puede configurar según lo desee. Cada posición de los portaherramientas está equipada con un sensor que controla el posicionamiento correcto del cono.
La etiquetadora industrial permite identificar cada perfil cortado con características identificativas provenientes de la lista de corte. Además, la impresión del código de barras permite una fácil identificación del perfil, especialmente útil para las posteriores fases de mecanizado en Centros de Mecanizado o en líneas de montaje asistido.
