MOD-END RIFILA

home / product a to z / M

MOD-END RIFILA è una cortadora longitudinal para molduras em PVC com dois eixos controlados por ciclo semiautomático. É dotada de uma unidade de corte CN regulável na velocidade de avanço.

Estimate Request

Dados técnicos

CARACTERÍSTICAS

Número de eixos controlados

Curso do eixo X (mm)

3.100

Curso do eixo Y (mm)

Velocidade do eixo X (m/min)

Consumo de ar máx. (Nl/min)

Potência instalada (kW)

2,6

UNIDADE DE CORTE

Potência nominal (kW)

2,2

Velocidade da lâmina (giros/min)

2.880

Diâmetro da lâmina (mm)

400

FUNCIONALIDADE

Posicionamento manual da moldura

BLOQUEIO DA PEÇA

Sistema de bloqueio pneumático da moldura através de prensa longitudinal

Dispositivo pneumático de alinhamento e endireitamento de perfis

Tope de referência peça próxima da unidade de usinagem

Tope de referência lateral da peça nas proximidades da unidade de usinagem retrátil para o funcionamento em linha

Dimensão de bloqueio do perfil (mm)

40 ÷ 90

Dimensão máxima do quadro usinado – medida externa (mm)

3.000 x 2.500

Dimensão mínima do quadro usinado – medida externa (mm)

400 x 400

Altura máx. do perfil usinado (mm)

Altura mín. do perfil usinado (mm)

Largura máx. do perfil usinado (mm)

130

Largura máx. da aleta usinada (mm)

PLANOS DE TRABALHO

Superfícies de contacto cobertas com escovas

Altura do plano de trabalho (mm)

950

Incluído

Disponível

Unidade de corte de CN

A unidade de corte, incluindo um dispositivo integrado de gestão das aparas, é o centro principal do sistema. Possui capa de aspiração e junto com o próprio aspirador garante a remoção perfeita das limalhas de usinagem.

Ampla superfície de apoio

O plano de trabalho é muito amplo e pode ser personalizado para permitir a translação de grandes formatos. Mediante pedido, é equipado com troca pneumática de plano para permitir, na mesma bancada, a montagem dos caixilhos.

Tope de profundidade de CN

O dispositivo de referência situado perto da lâmina garante o posicionamento preciso e silencioso do quadro a aparar. O seu campo de regulação vai de 0 a 70 mm; com a presença de grandes formatos, o dispositivo amplia de forma automática a dimensão de tope para garantir um paralelismo perfeito.

Aparagem de perfis no lado quente e frio

A usinagem no lado frio do caixilho, posição típica em saída de uma máquina de polir automática, é a mais adequada para o funcionamento em linha. Com um plano de trabalho devidamente equipado, é possível realizar uma série de montagens/ensaios/controlos perimetrais na moldura. A usinagem no lado quente permite avaliar da melhor maneira o nível de qualidade da fase de limpeza. Esta modalidade limita a espessura da aleta usinada em um máximo de 18 mm.

Controlo

O painel de controlo, ergonómico e extremamente avançado, utiliza um ecrã tátil de 10,4” e um software completamente personalizado e repleto de funcionalidades idealizadas especificamente para esta máquina em ambiente Microsoft Windows®. O ciclo de usinagem é otimizado através da criação de listas de corte, permitindo a redução dos descartes e a diminuição dos tempos para as fases de cargadescarga das peças.

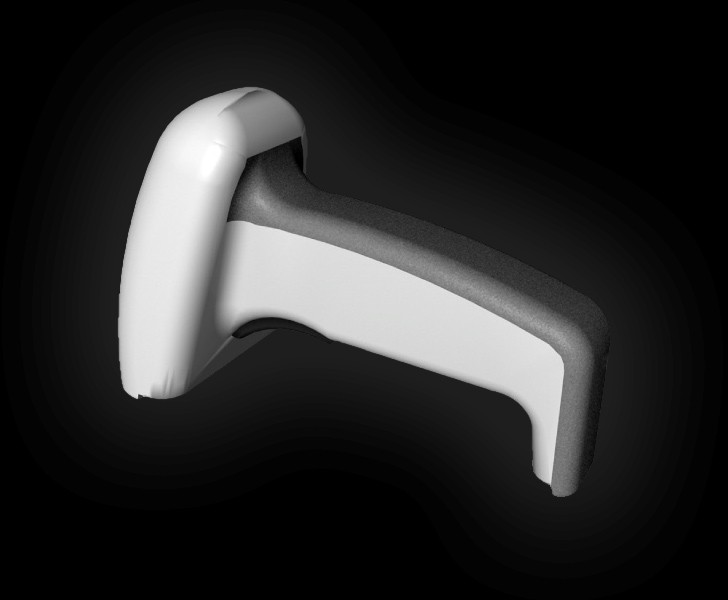

MOD-END RIFILA Leitor de código de barras rádio Emmegi

Leitor de código de barras rádio (Opcional)

O leitor para códigos de barras rádio permite o reconhecimento automático da peça através da etiqueta com código de barras. É possível carregar uma peça qualquer na máquina e, através da leitura do código de barras presente na etiqueta aplicada, o centro de usinagem é predisposto de forma automática para executar todas as usinagens, reduzindo de maneira considerável o tempo de ciclo e sem a possibilidade de erro. O leitor de código de barras rádio também permite mover-se com liberdade em toda a área de trabalho transmitindo os dados em modalidade wireless com a máxima praticidade para o operador.
