CLASSICA  FIRST EDITION

home / materiais / Produtos para Alumínio

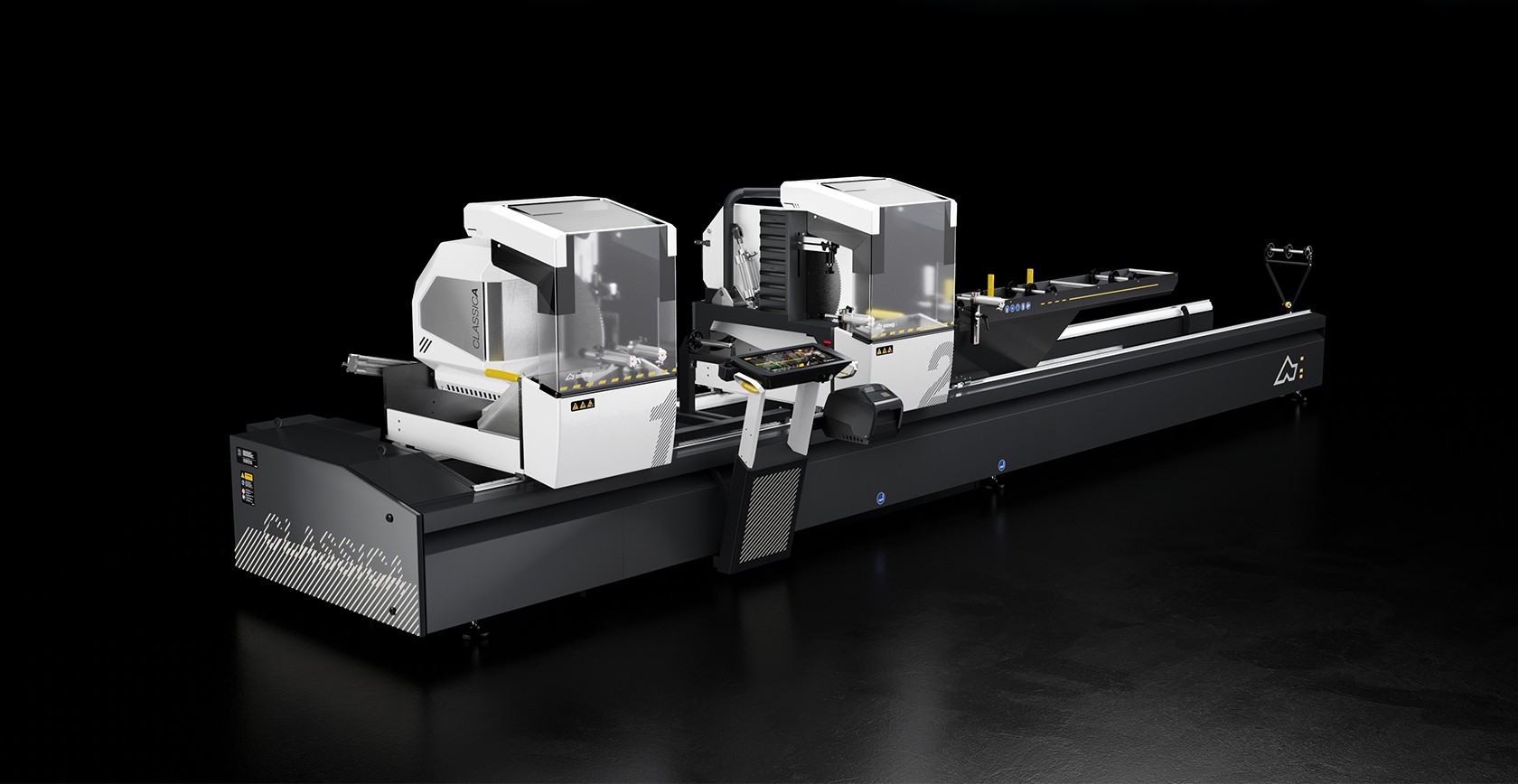

Máquina de corte eletrónica de cabeça dupla com movimento automático da cabeça móvel através de motor brushless comandado por um controlo numérico. Inclinação pneumática das unidades de corte em 3 posições fixas 90°, 45° e 22°30’ (externa) ou com sistema mecânico de regulação manual dos ângulos intermediários. Avanço óleo-pneumático do disco de corte.

Dados técnicos arrow_drop_down
CARACTERÍSTICAS DA MÁQUINA
Controlo eletrónico do eixo X

Velocidade de posicionamento do eixo X (m/min)
25
Deteção da posição do cabeçote móvel por meio de sistema de medição direta com barra magnética absoluta

Inclinação pneumática das cabeças

Inclinação externa
45° / 22°30’
Regulação mecânica dos ângulos intermediários

Avanço oleopneumático das lâminas

Corte mínimo padrão com 2 cabeçotes a 90° (mm)
310
Corte útil (mm)
5.000
Corte mínimo com software PLUS com 2 cabeçotes a 90° (mm)
200
Corte mínimo por impulso com software PLUS (mm)
0
Descarte mínimo da barra com avanço por impulso (mm)
200
Lâminas de widia
2
Diâmetro da lâmina (mm)
550
Potência do motor do disco de corte (kW)
2,2
Altura do plano de carga (mm)
960
Medidor eletrónico da espessura do perfil

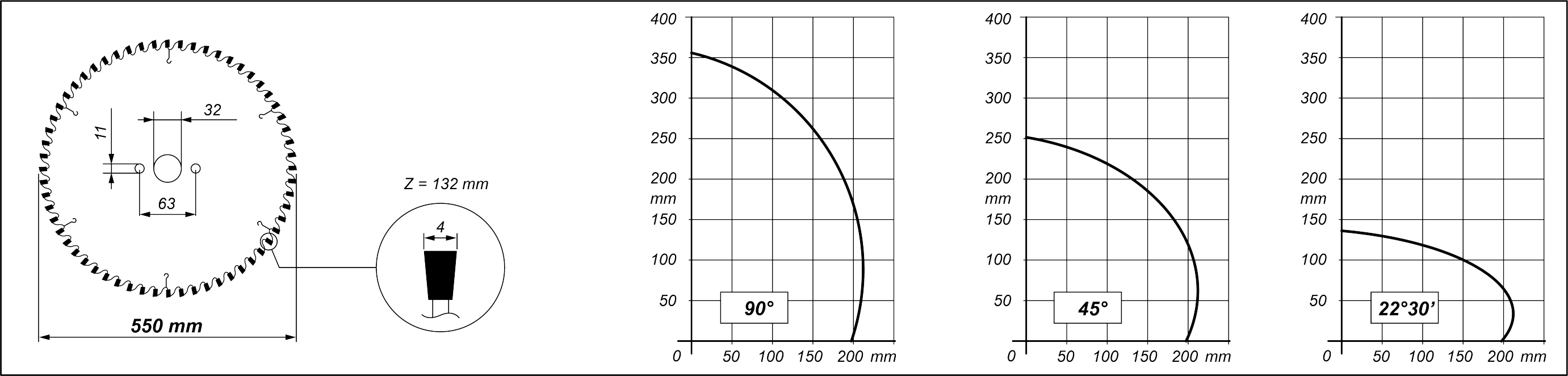

DIAGRAMA DE CORTE

DISPOSITIVOS DE SEGURANÇA E PROTEÇÕES
Proteção local frontal de acionamento pneumático

POSICIONAMENTO E BLOQUEIO DO PERFIL
Par de morsas horizontais e verticais pneumáticas com dispositivo de "baixa pressão"

Par de contramoldes padrão

Transportador de rolos na cabeça móvel (mm)
2.000
Morsa adicional de sustentação do perfil no transportador de rolos

Kit de suporte opcional de sustentação na cabeça fixa + morsa horizontal/com transmissão

LUBRIFICAÇÃO E ASPIRAÇÃO
FUNCIONALIDADE
Execução de cortes individuais

Incluído
Disponível
