Centro de usinagem com até 20 eixos CNC, realizado para executar trabalhos de corte, fresagem e furação também na cabeça e na parte traseira de perfis em alumínio e ligas leves. +QUADRA é uma linha configurável com soluções modulares e pacotes custom que permitem atender às aplicações mais comuns nos setores da caixilharia, da arquitetura e da indústria. A estrutura da linha inclui um armazém automático de alimentação do qual o perfil é retirado e transferido para a secção operativa. Dentro dessa secção encontram-se as unidades dedicadas ao corte e às usinagens; de seguida, um dispositivo de extração coloca as peças acabadas em um armazém de acúmulo.

Os três módulos principais possuem várias versões que modificam a atitude da linha em termos de flexibilidade, automatização e produtividade.

O armazém de carga, previsto para perfis até 7.500 ou 9.500 mm, colabora com um sistema de alimentação por impulso assistido pela movimentação de uma pinça de posicionamento automático para o bloqueio e a translação do perfil na unidade operativa. O posicionamento da próxima barra na zona de carga é sincronizado com o retorno da pinça de transporte que ocorre em tempo reduzido. A versão FLW de elevada flexibilidade otimiza o carregamento dos perfis aproveitando a inteira superfície do plano e aumentando a capacidade de carga. É combinada com o sistema de contramoldes dinâmicos PROFIX que garante a referência e a orientação correta dos perfis para as próximas usinagens.

O módulo de fresagem de 4 eixos CN monta em um rolamento de giro de 4 a 8 eletromandris que permitem trabalhar todas as faces do perfil, independentemente da sua orientação. Para o corte estão disponíveis duas unidades, uma com lâmina de 600 mm de diâmetro com movimento descendente em três eixos CN e uma com lâmina de 350 de diâmetro com movimento horizontal em três eixos CN, previstas também para instalação simultânea. Completam as possibilidades de configuração um módulo de faceamento que atua em dois eixos CN através de um grupo de fresas ou, em alternativa, um módulo de 4 eixos dedicado às fresagens na cabeça e na parte traseira da peça. Uma cabina reúne todas as unidades de trabalho, garantindo um padrão elevado de insonorização e a proteção total do operador.

O sistema de extração adaptativo AES retira e transfere o segmento usinado da unidade de corte para o armazém de descarga. O grupo de descarga é constituído por um armazém de correias transversais e está disponível em várias larguras para perfis com comprimento máximo até 4000, 7500 ou 9500 mm.

O armazém de acúmulo pode ser configurado na versão HCS de alta capacidade que permite conter o inteiro volume de perfis presentes no armazém de carga sem a intervenção do operador.

Completam o fornecimento do centro de usinagem o módulo de etiquetagem automático ALM com posicionador de 2 eixos, para identificar as peças usinadas, e um sistema de controlo da integridade das ferramentas. Ambos opcionais, junto com armazéns de acúmulo espaçosos e com a fiabilidade dos sistemas Emmegi, permitem aproveitar a máquina em extensos ciclos de usinagem em modalidade totalmente automática.

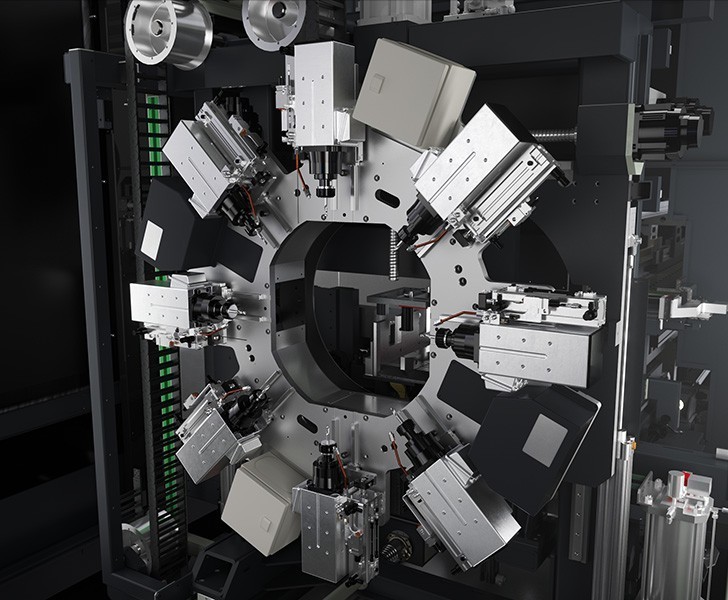

Unidade de fresagem unit

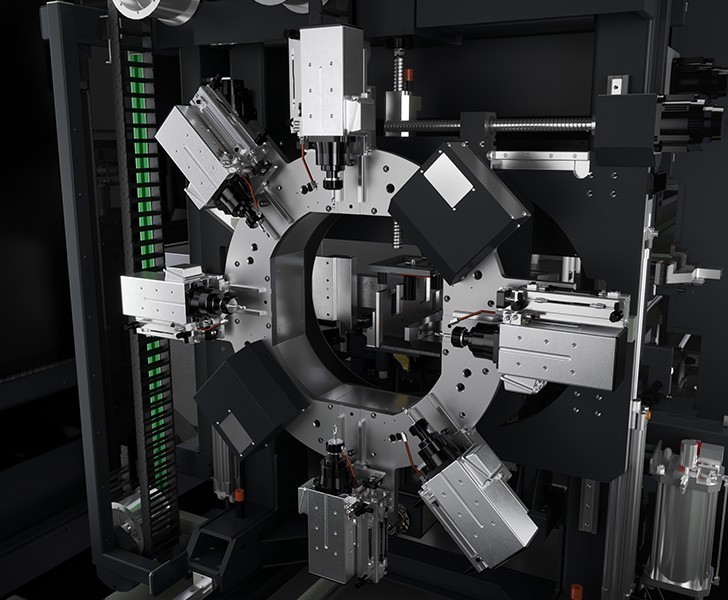

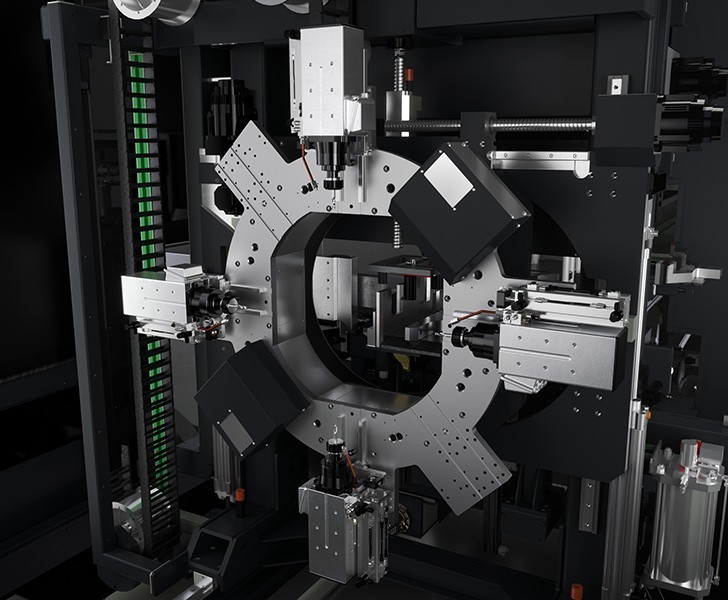

O ponto forte e o valor de +QUADRA está na sua secção de trabalho de rolamento de giro, com 4 unidades de trabalho para +Quadra L0 e 6 ou 8 unidades de trabalho para +Quadra L1 e +Quadra L2, controladas e interpoláveis em 4 eixos: X, Y, Z, A (rotação de 360° ao redor do eixo da barra). As unidades de usinagem montam eletromandris de alta frequência com arrefecimento a ar, engate da ferramenta ER 32, com potência de até 5,6 kW em S1.  Cada unidade de usinagem pode ser dotada de um sistema de liberação da área, por meio de corrediça sobre patins de esferas recirculantes, para aumentar a capacidade de trabalho.

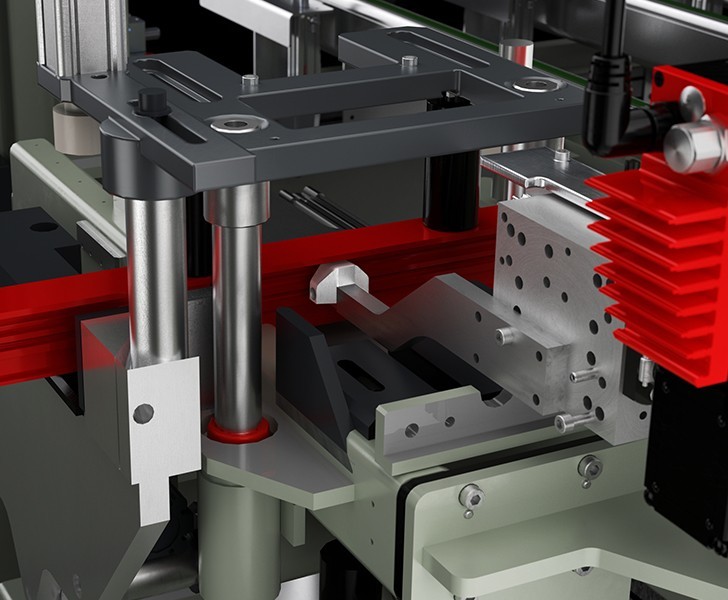

Morsas com contramoldes dinâmicos PROFIX

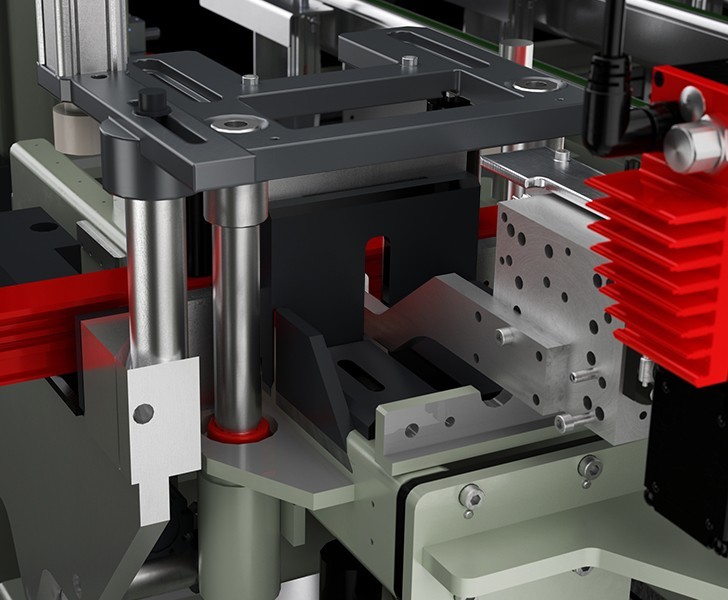

As morsas possuem elementos que são posicionados através de CNC para permitir a preensão perfeita da barra sem precisar de contramoldes específicos. A máquina reconhece o perfil e, conforme a geometria, ajusta as morsas e a sua pressão de modo perfeito. Essa solução permite a redução dos tempos de ajuste aumentando a produtividade.

A nova lógica de gestão multichannel da máquina permite otimizar os ciclos de usinagem aumentando a eficiência.

Módulo de corte horizontal

Unidade de corte com avanço horizontal de controlo numérico dotada de lâmina de 350 mm e de um amplo setor de corte: de -45° a +45°. O ajuste do ângulo de corte é totalmente automático; o movimento da unidade é controlado em 3 eixos CNC.

Centros de usinagem CNC + Quadra Módulo de corte horizontal Emmegi
Centros de usinagem CNC + Quadra  Módulo de corte vertical Emmegi
Módulo de corte vertical

Unidade de corte descendente em eixo CNC dotada de lâmina de 600 mm e de um amplo setor de corte: de 0 a 360°. O ajuste de qualquer ângulo de corte é totalmente automático e gerido por CNC. O bloqueio e a movimentação dos segmentos ocorrem através de dois grupos de morsas motorizados em eixos CN.

Módulo de faceamento

Unidade de faceamento dotada de um grupo de fresas com velocidade de rotação variável até 8.000 rpm. É dotada de troca rápida do grupo de fresas com comando pneumático. Interage com a unidade de corte horizontal com a qual partilha a trave de suporte. Os três módulos de corte e faceamento permitem descarregar as aparas numa abertura, que pode ser equipada opcionalmente com tapete de evacuação em aço.

Centros de usinagem CNC + Quadra  Módulo de faceamento Emmegi
Centros de usinagem CNC + Quadra Módulo de furação, fresagem e roscagem na cabeça e na parte traseira Emmegi
Módulo de furação, fresagem e roscagem na cabeça e na parte traseira

Unidade de furação em 4 eixos CN concebida para realizar usinagens na cabeça e na parte traseira do perfil com qualquer inclinação. Interage com a unidade de corte horizontal com a qual partilha a trave de suporte. Os módulos de corte e furação permitem descarregar as aparas numa abertura específica, que pode ser equipada opcionalmente com tapete de evacuação em aço.

Alimentação das barras

Sistema de posicionamento de barras de controlo numérico de alta precisão e velocidade. O sistema possui pinça para o bloqueio e o transporte do perfil com a regulação automática da posição na horizontal e na vertical e, como opção, a rotação em dois eixos CNC. Um sistema de elevação do perfil durante a fase de alimentação permite a carga em tempo reduzido, diminuindo de modo significativo o tempo do ciclo.

O armazém de carga de correias permite a carga de perfis com comprimento até 7,5 m (9,5 m opcional) e com peso até 120 Kg. Se for exigido pelo ciclo, quer durante a fase de carga quer durante a fase de descarga, um sistema de viragem roda a peça de forma automática de 90°.

Centros de usinagem CNC + Quadra Alimentação das barras Emmegi
Centros de usinagem CNC + Quadra Armazém de carga de alta flexibilidade FLW Emmegi
Armazém de carga de alta flexibilidade FLW

Em alternativa ao armazém de carga de correias que permite a carga de 8 perfis (padrão),está disponível uma solução de alta capacidade que, através de módulos transportadores, permite a ocupação plena do plano de carga maximizando o número de perfis.

Armazém de descarga

Armazém de correias para descarga e armazenamento de peças terminadas de ampla capacidade. Disponível em três versões: para peças usinadas com comprimento até 4,0 m e, com alternativa, até 7,5 m ou 9,5 m. O armazém de descarga é precedido por um sistema de evacuação de aparas e pedaços brutos que pode ser equipado de modo opcional com um tapete transportador e um tapete de elevação até ao saco de recolha. Como opção, também está disponível um tapete transportador para a descarga das peças curtas.

Centros de usinagem CNC + Quadra Armazém de descarga Emmegi
Centros de usinagem CNC + Quadra Armazém de descarga de alta capacidade HCS Emmegi
Armazém de descarga de alta capacidade HCS

O armazém de alta capacidade é a solução de elevada automatização que, através de uma pista de rolos motorizados, alinha as peças usinadas antes de descarregá-las no armazém de correias, reposicionando todas as partes da barra inicial numa única linha. Esse sistema permite acumular, sem a intervenção do operador, o inteiro volume de perfis contido no armazém de carga.

Impressora industrial com posicionamento automático ALM

Impressora industrial em alternativa às impressoras tradicionais manuais para etiquetar as peças usinadas. Graças à um sistema cartesiano de 2 eixos, é capaz de posicionar em modo automático a etiqueta em 3 lados do perfil. Junto com os armazéns de carga e descarga de alta capacidade é a solução ideal para uma linhas de produção automatizada, capaz de extensos turnos de trabalho não vigiados.

Centros de usinagem CNC + Quadra Impressora industrial com posicionamento automático ALM Emmegi
