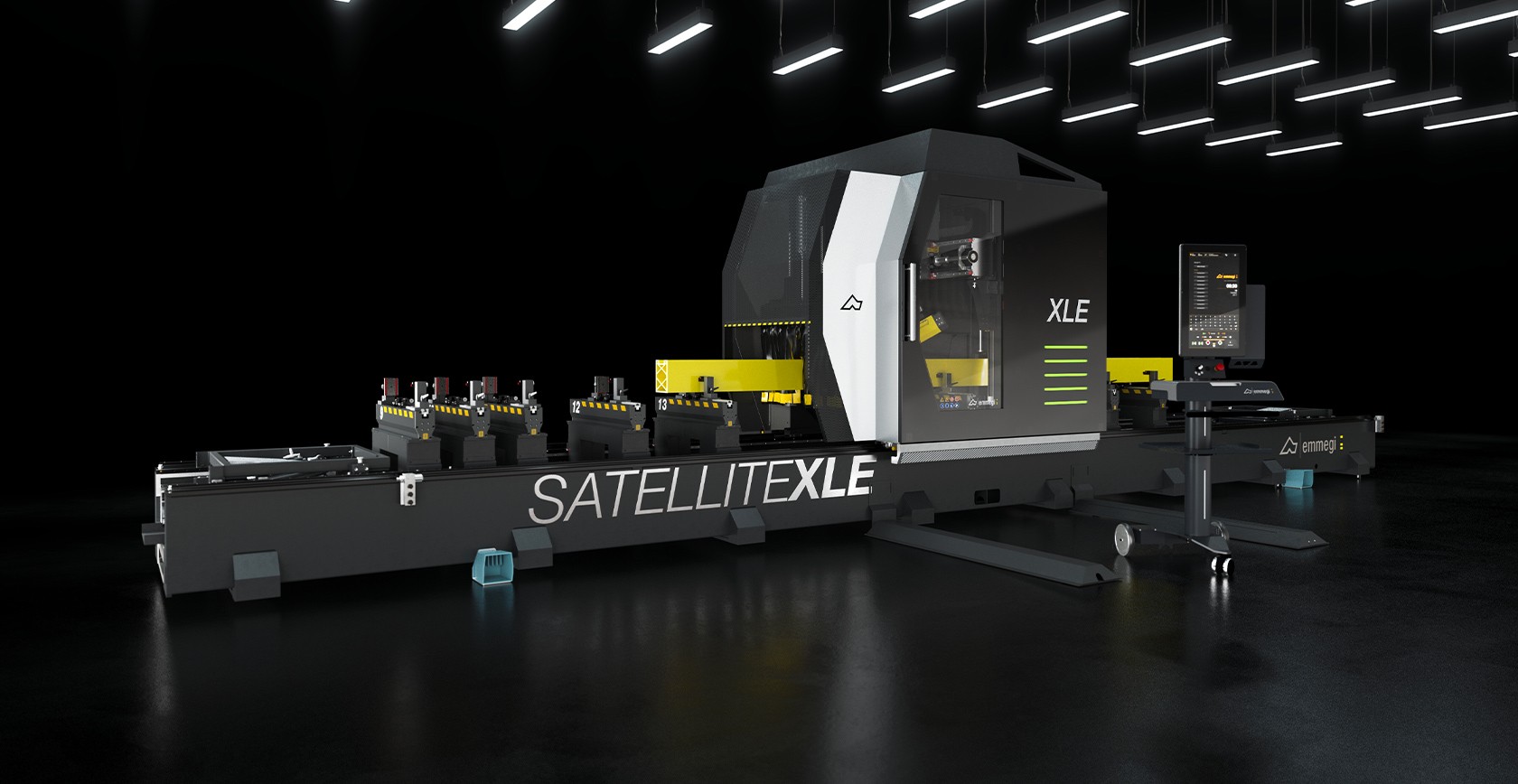

Centro de usinagem de 5 eixos CNC de portal móvel, realizado para executar usinagens de fresagem, furação, roscagem e corte em barras de grandes dimensões em alumínio, PVC, ligas leves e aço. A parte móvel da máquina é constituída por um portal dotado de motorização com cremalheira de precisão. O eletromandril de potência elevada (11 kW em S1) com engate para ferramentas HSK-63F permite realizar usinagens, inclusive pesadas, com ótimos resultados de rapidez e precisão. A nova cabina de proteção local foi concebida para unir a máxima funcionalidade, acessibilidade e luminosidade com as exigências de segurança e ergonomia. O operador dispõe de grandes superfícies envidraçadas para controlar as execuções das usinagens e, graças ao sistema de abertura total da cabina em duas partes separadas, de um acesso facilitado durante as fases de limpeza e manutenção. No seu interior está alojado um armazém de ferramentas com 18 postos. A ferramenta lâmina de 450 mm está alojada separadamente num armazém específico. SATELLITE XLE possui morsas novas motorizadas que, na modalidade pendular dinâmica, são posicionadas de modo independente e em tempo reduzido aos processos de usinagem do mandril no campo de trabalho oposto. As morsas, robustas e de dimensões reduzidas, são facilmente configuráveis sem a utilização de ferramentas para as regulações geométricas. Os novos topes permitem a cobertura total do campo de trabalho, e desimpedem a área no caso de usinagens nos topos do perfil. Todos os eixos CNC são absolutos e não exigem a reposição a zero ao reiniciar a máq

Morsas motorizadas (opcional)

O grupo morsa pode garantir o bloqueio correto, seguro e rápido de perfis de grande tamanho e não precisa de ferramentas para as próprias regulações geométricas.

Cada grupo se movimenta em guias lineares no plano da máquina.

As morsas motorizadas, cada uma com um motor próprio, podem ser posicionadas de forma independente no campo de trabalho. No modo pendular dinâmico, o CNC administra simultaneamente a movimentação das morsas e do portal móvel nos dois campos de trabalho diferentes; isso permite um aumento significativo de produtividade.

A utilização de eixos de referência absolutos permite reduzir o tempo de inicialização da máquina em cada reativação.

Centro De Usinagem Satellite XLE Morsas motorizadas (opcional) Emmegi
Centro De Usinagem Satellite XLE Cabine Emmegi
Cabine

A cabine de proteção local foi projetada para unir a máxima funcionalidade, acessibilidade, insonorização e luminosidade com as exigências de segurança e ergonomia. O design buscado e inovador torna a máquina única e inconfundível. Os grandes vitrais permitem que o operador controle a execução das laborações de forma simples e segura. A estrutura interna da cabine otimiza o transporte de aparas e refugos para a base, onde está alojada a esteira transportadora, simplificando as fases de manutenção e a limpeza de todos os órgãos sensíveis.

O aspirador, opcionalmente integrado na cabina, permite a extração dedicada dos fumos de laboração.

Depósito de ferramentas

O depósito de ferramentas de 18 lugares está instalado diretamente no carro da máquina; a sua posição traseira, em uma área dedicada, garante a máxima proteção contra as aparas de laboração.

O depósito com rolamento de giro permite a máxima confiabilidade, silenciosidade e otimização do ciclo.

No depósito de ferramentas pode ser alojada uma fresa de disco de 250 mm de diâmetro. Essa ferramenta permite, com a máxima velocidade, segurança e precisão, executar cortes compostos, cortes retos, laborações de faceamento e aparagem.

Centro De Usinagem Satellite XLE Depósito de ferramentas Emmegi
Centro De Usinagem Satellite XLE Depósito da lâmina Emmegi
Depósito da lâmina

A ferramenta lâmina, com diâmetro máximo de 450 mm, está alojada em um depósito dedicado e separada das restantes ferramentas. Equipada com um sistema de engate da ferramenta HSK-63F pode operar aproveitando os 5 eixos interpolados pela cabeça elétrica para cortar a peça. Utilizando um software opcional apropriado, permite executar o corte e a separação diretamente da barra bruta.

Corte e separação (opcional)

A função opcional de corte e separação permite obter de uma única barra mais perfis usinados e separados, evitando a preventiva laboração de corte das várias partes.

A ampla capacidade de corte do grupo de lâmina permite realizar cortes de separação em perfis de grandes dimensões.

A máquina pode ser equipada com impressora para etiquetas, para otimizar a gestão dos perfis durante as fases subsequentes.

Centro De Usinagem Satellite XLE Corte e separação (opcional) Emmegi
