Nanomatic 384 S

Name: Nanomatic 384 S
Brand: Emmegi

home / категории продукции, станки для обработки алюминия, станки для обработки стали, станки Emmegi, обрабатывающие центры с ЧПУ для алюминия, фрезерные станки для алюминия и стали, промышленные пильные станки, скорость, удобство, интуитивное программное обеспечение, Voilàp Group, промышленные станки для алюминия и стали, обрабатывающие центры с ЧПУ для алюминиевых профилей, раскройные и фрезерные станки для алюминия, пильные станки для металлических профилей, станки для экструзии алюминия, решения для обработки металлических профилей / обрабатывающие центры

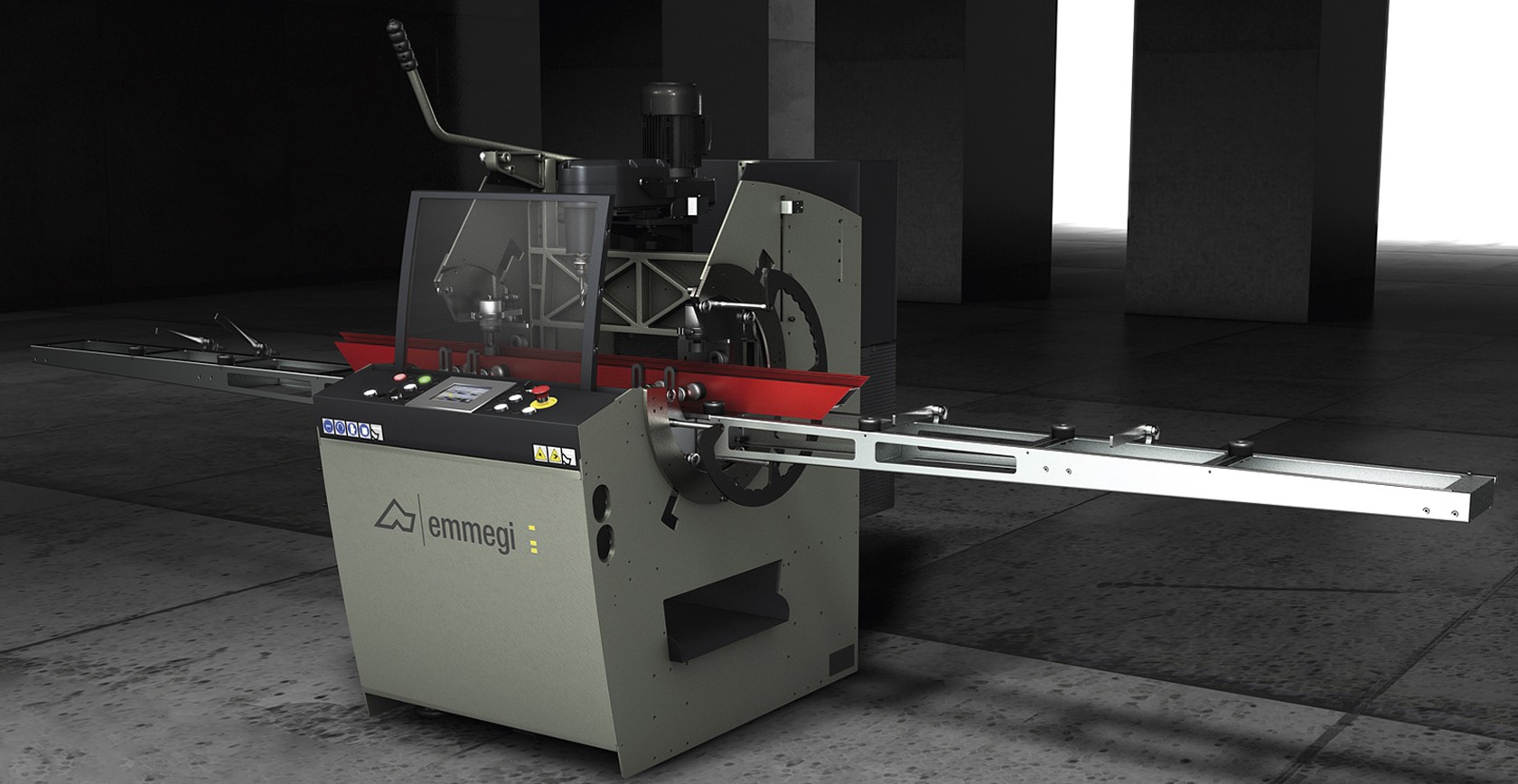

Одноголовочный пантограф с 2 управляемыми осями идеально подходит для обработки профилей из алюминия, ПВХ и стали толщиной до 2 мм, с возможностью обработки нержавеющей стали (дополнительно) до 2 мм. Управление рабочим циклом осуществляется посредством интуитивной понятной программы, которая направляет действия оператора с помощью простых указаний, выводимых на сенсорный экран. USB-разъем обеспечивает удобное подключение к ПК. Поворотный с 4 сторон рабочий стол позволяет повысить скорость и точность выполнения обработок. Позволяет использование инструментов меньшей длины, ограничивая до минимума сквозную обработку профиля, которая вызывает вибрации и шумом. Быстрая смена инструмента ISO 30. Защитное ограждение рабочей зоны с пневматическим управлением.

Estimate Request

Technical data

ХАРАКТЕРИСТИКИ

Вращение заготовки для обработки с 4-х сторон

Оси с числовым управлением (X, Y)

Ручное опускание головки с пневматической системой блокировки

Движение головки по прецизионным линейным направляющим

РАБОЧИЙ ДИАПАЗОН ОСЕЙ

ОСЬ Х (продольная) (мм)

380

ОСЬ Y (поперечная) (мм)

125

ОСЬ Z (вертикальная - ручная) (мм)

250

ЭЛЕКТРОШПИНДЕЛЬ

Двигатель с инвертором (кВт)

1,1

Скорость инструмента (обороты/мин)

1.000 ÷ 8.300

Быстрая смена инструмента

ISO 30

Максимальный диаметр инструмента (мм)

Максимальная длина инструмента (мм)

СИСТЕМА СМАЗКИ

Система микрораспыляемой смазки на основе водно-масляной эмульсии

Система инжекционной смазки

Система воздушного охлаждения (снижение температуры на 30°C при 6 бар относительно температуры воздуха на входе) и инъекционная смазка с 1 соплом, для использования с инструментами для обработки всухую

Лазерный прицел

ОСНАЩЕНИЕ

Фреза с одной режущей кромкой (мм)

Ø = 5 - 10

Захват фрезодержателя с зажимным кольцом (мм)

Ø = 5/6 – 9/10

Встроенный в станину отсек для 4-местной державки инструментов

ЗАЖИМ ЗАГОТОВКИ

Горизонтальные зажимы с двойным прижимом и устройством низкого давления

Вертикальные зажимы с устройством низкого давления

Максимальное раскрытие горизонтального патрона (мм)

185

Максимальное раскрытие вертикального патрона (мм)

100

Пара вертикальных зажимов с устройством низкого давления на боковых кронштейнах

Регулируемые губки зажима из ПВХ

ОБРАБАТЫВАЕМЫЕ ПОВЕРХНОСТИ

Прямым инструментом (верхняя сторона, боковые поверхности, нижняя сторона)

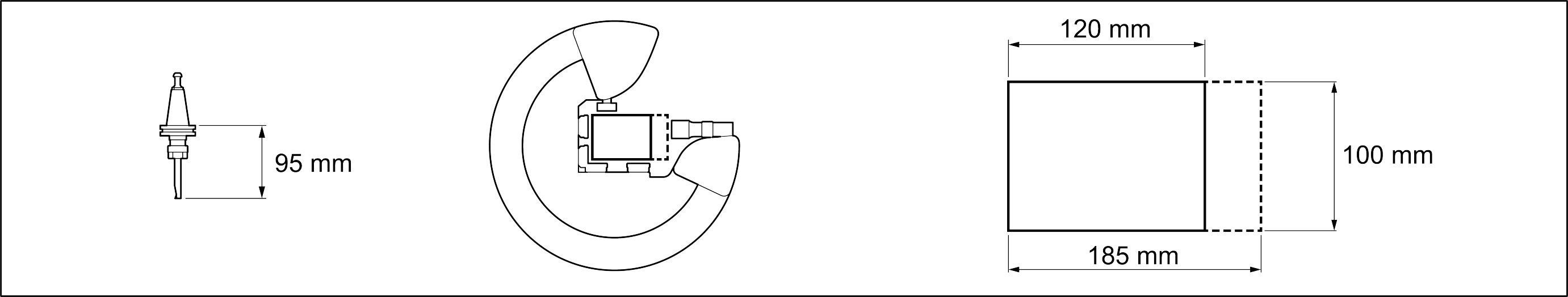

РАБОЧИЙ ДИАПАЗОН

Максимальное обрабатываемое сечение с 4 сторон – L x H (мм)

120 x 100

Максимальное обрабатываемое сечение (частично) с верхней стороны – L x H (мм)

185 x 100

Обрабатываемая ширина Y с верхней стороны (мм)

120

ПОЗИЦИОНИРОВАНИЕ ПРОФИЛЯ

Кронштейны справа и слева для опоры профиля с 4 исключаемыми упорами

Центральный упор со скольжением по линейным направляющим

БЛОК УПРАВЛЕНИЯ И КОНТРОЛЯ

Операционная система Windows CE

Программное обеспечение по исполнению стандартных форм и макросов

Цветной сенсорный ЖК-дисплей 5,7’’

USB-порт

Включено

Доступно

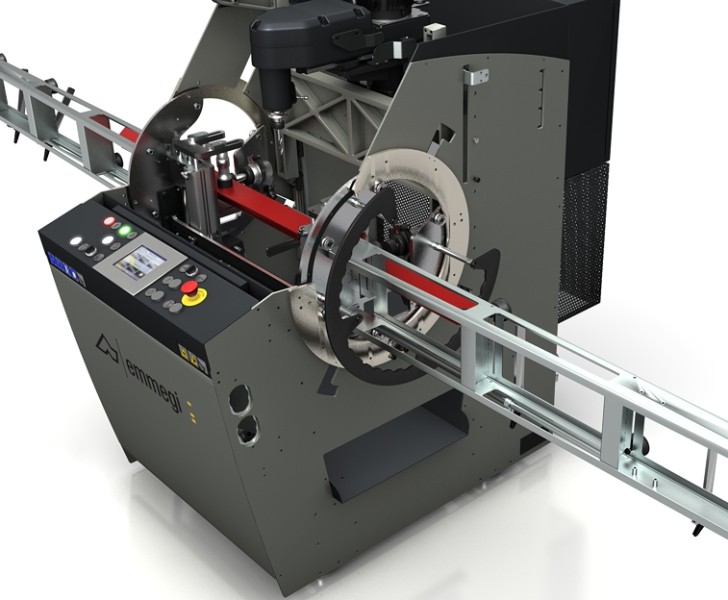

Вращение заготовки

Команда снятия блокировки, расположенная на консоли, служит для ручного перемещения опорно-поворотный круга с вращательным движением с блокировкой посредством пневматических упоров в 4 заданных положениях при обработке других сторон профиля.

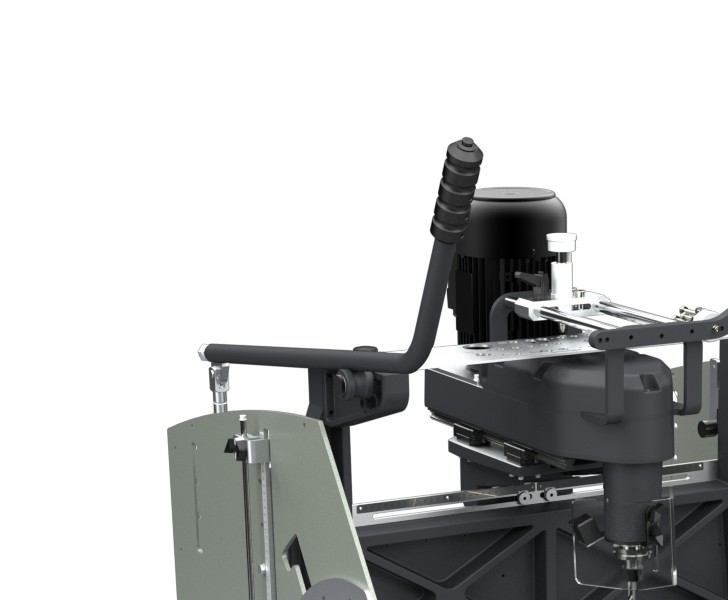

Рычаг управления

Рычаг используется для вертикального перемещения фрезеровочного узла. Кнопка запуска двигателя расположена на рычаге управления. Электрошпиндель оснащен державкой инструментов с быстроразъемным соединением ISO 30; по бокам станка имеются 4 гнезда для 4 держателей инструментов.

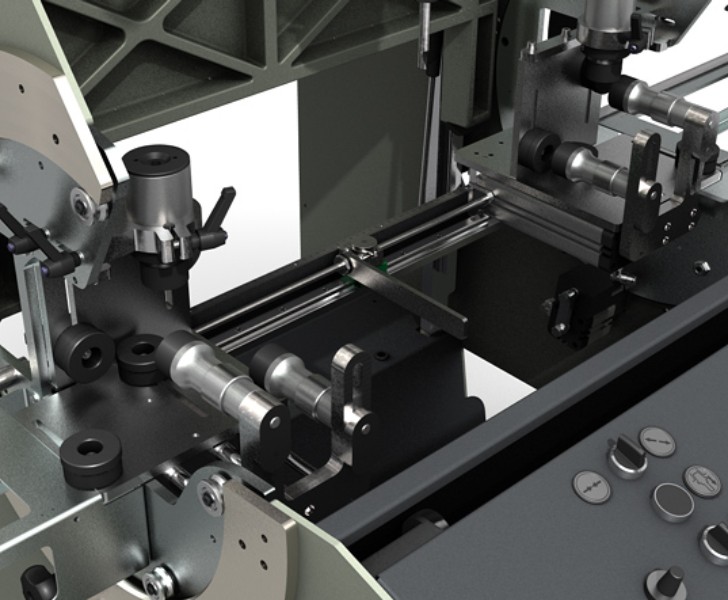

Зажимы

Станок оснащен горизонтальными и вертикальными пневматическими зажимами с устройством низкого давления и ручной регулировкой, которые обеспечивают правильную блокировку профиля в станке.

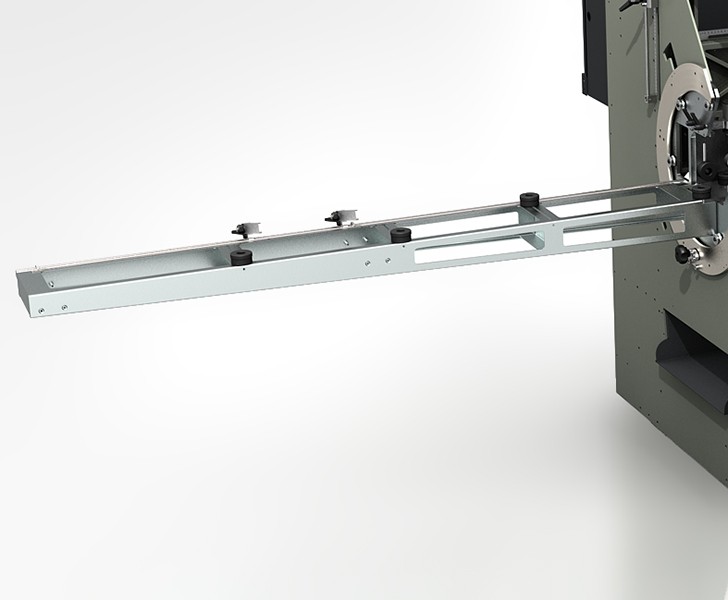

Упоры и рольганги

Роликовые конвейеры слева и справа обеспечивают опору при обработке профилей большой длины. Кроме того, регулируемая вручную система левых и правых упоров позволяет правильно позиционировать заготовку в станке с последующим ее перемещением в зону обработки.

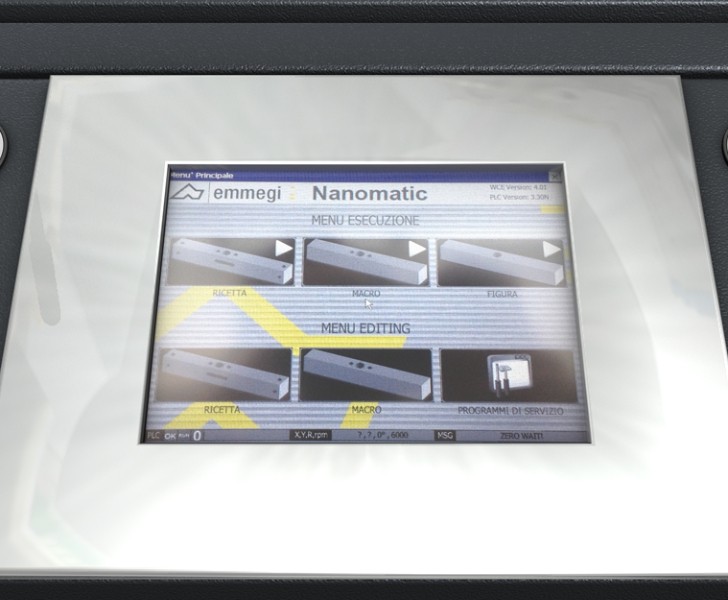

Числовое управление

Интерфейс с сенсорным дисплеем на 5,7" заменяет шаблон и позволяет определять фигуры, которые необходимо изготовить, и их расположение на заготовке с указанием положения соответствующего упора. Инструкции оператору передаются в режиме реального времени с помощью сигналов и сообщений на дисплее, что делает обработку простой и интуитивно понятной. Движения фрезеровки по осям X и Y управляются электронным образом с помощью интерполированных управляемых осей. Опускание шпинделя, а также вращение заготовки осуществляются вручную. Этот станок оснащен USB-портом для удобного переноса данных.
