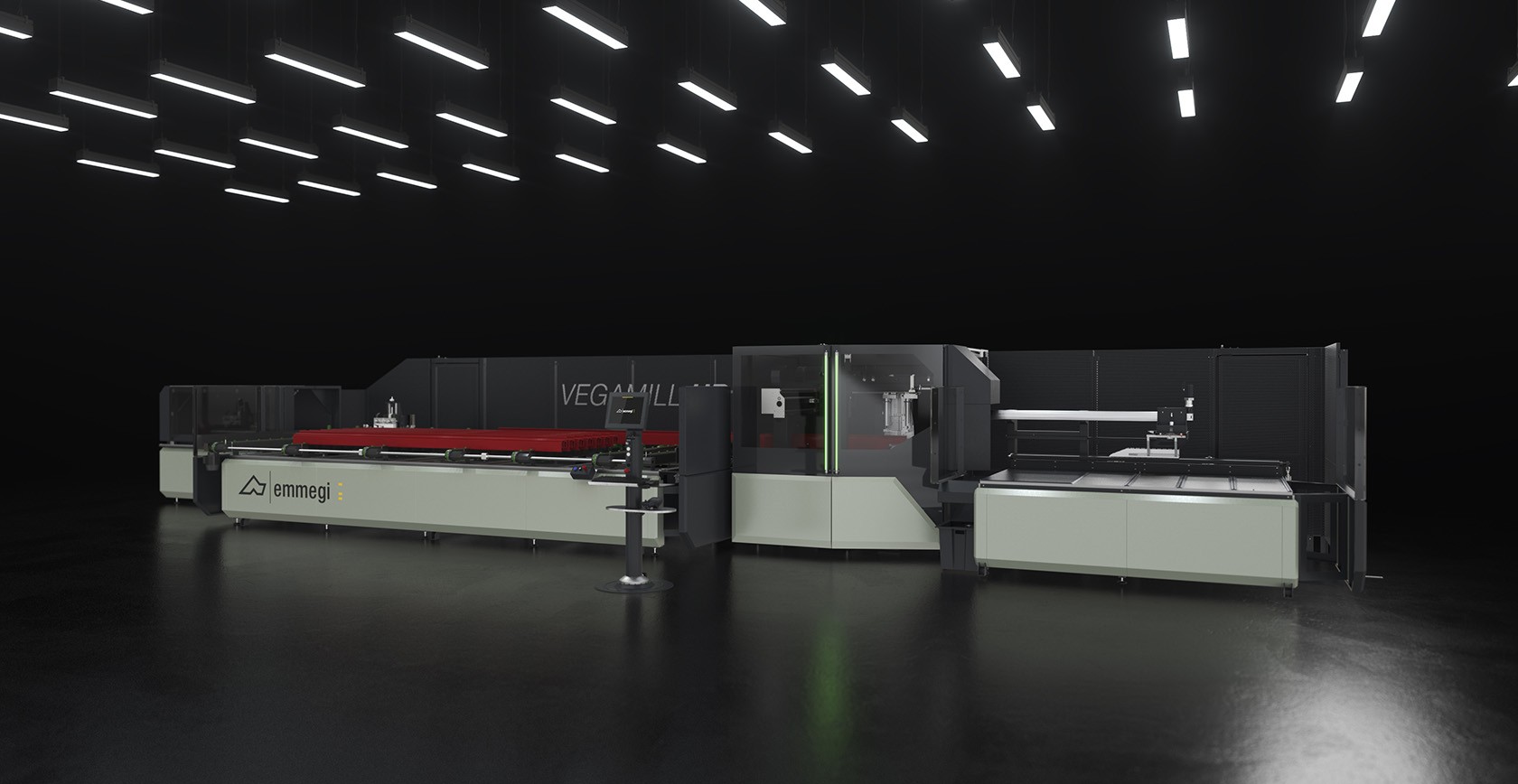

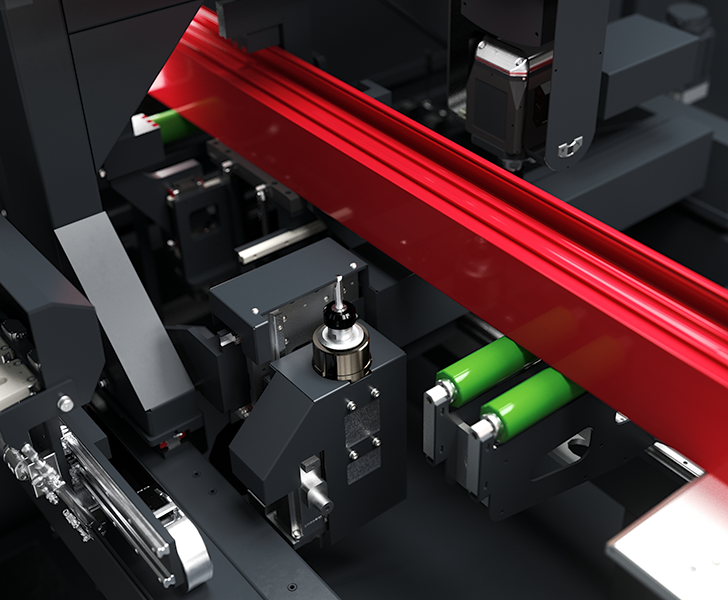

Обрабатывающий и пильный центр с ЧПУ, оборудованный от 8 до 14 осей, предназначен для резки, сверления и фрезерования профилей из алюминия и легких сплавов. VEGAMILL включает четыре основных узла. Автоматический ременной загрузочный магазин для профилей длиной до 7500 мм. Систему толчковой подачи посредством захвата для забора и транспортировки профиля в рабочую зону с высокой точностью и скоростью. Регулировка горизонтального и вертикального положений захвата осуществляется вручную. В качестве дополнительного варианта она может быть автоматизирована при помощи электронной системы позиционирования на двух контролируемых осях. 4-осевой фрезеровочный узел с ЧПУ и функциями сверления и фрезерования позволяет осуществлять обработку верхней и боковых сторон профиля; второй дополнительный 3-осевой узел с ЧПУ позволяет обрабатывать нижнюю сторону. Режущий блок с диском на 250 и 400 мм выполняет резку под углом 90°; в варианте с диском на 600 мм можно осуществлять резку под наклоном до 22°30’ вправо и влево с точностью и эффективностью вентильного двигателя на оси вращения с ЧПУ с абсолютной магнитной полосой. Разгрузочный блок может включать транспортер, который представляет собой идеальное решение для коротких деталей, таких как кронштейны и шарниры или, в качестве альтернативы, разгрузочный стан, оснащенный автоматическим выталкивателем и автоматической системой опрокидывания и перемещения. Блоки, входящие в состав VEGAMILL, защищены должным образом и оборудованы кожухами, что не требует установки дополнительных защитных ограждений, обеспечивая компактность и гибкость данного отрезного и обрабатывающего станка.
Technical data arrow_drop_down
РАБОЧИЙ ДИАПАЗОН ОСЕЙ
ОСЬ U0 (подающее устройство) (мм)
8.500
ОСЬ Х0 (продольная) (мм)
200
ОСЬ Y0 (поперечная) (мм)
980
ОСЬ Z0 (вертикальная) (мм)
470
ОСЬ А0 (вращение электрошпинделя)
-120° ÷ +120°
ОСЬ V0 (поперечная) (мм)
80
ОСЬ W0 (вертикальная) (мм)
115
СКОРОСТЬ ПОЗИЦИОНИРОВАНИЯ
ОСЬ U0 (подающее устройство) (м/мин)
0 ÷ 85
ОСЬ X0 (продольная) (м/мин)
56
ОСЬ Y0 (поперечная) (м/мин)
22
ОСЬ Z0 (вертикальная) (м/мин)
22
ОСЬ V0 (поперечная) (м/мин)
25
ОСЬ W0 (вертикальная) (м/мин)
25
ЗАГРУЗОЧНЫЙ УЗЕЛ: ПОЗИЦИОНИРОВАНИЕ ПРОФИЛЯ
Загрузочное устройство подачи с захватом с регулировкой зажима

Ременной загрузочный магазин

Максимальная длина загружаемого профиля (мм)
7.500
Максимальная ширина загружаемого профиля (мм)
200
Профили, которые можно загрузить в магазин
9
Минимальная теоретическая длина резки (мм)
0
Позиционирование захвата с электронными осями (оси V и W)

Мин. сечение загружаемого профиля без шаблона (мм)
30 x 30
ФРЕЗЕРОВОЧНЫЙ БЛОК
Максимальная мощность в режиме S1 (кВт)
8,5
Инструментальный конус
HSK - 63F
Максимальная скорость (обороты/мин)
24.000
Охлаждение с теплообменником

Система смазки жидким маслом с минимальной пенетрацией

Автоматическое вращение инструмента
-120° ÷ +120°
РЕЖУЩИЙ УЗЕЛ ПОД УГЛОМ 90°
Диск из сплава видиа

Мощность бесщеточного двигателя режущего диска (кВт)
2,5
Диаметр/толщина диска в режущем блоке с расположением под углом 90° (мм)
250 / 1,9 ; 400 / 3,8
Подача диска с ЧПУ

Система смазки жидким маслом с минимальной пенетрацией

НАКЛОННЫЙ РЕЖУЩИЙ УЗЕЛ
Диск из сплава видиа

Диаметр диска в наклонном режущем блоке (мм)
600 / 5
Мощность бесщеточного двигателя режущего диска (кВт)
2,5
Подача диска с ЧПУ

Система смазки жидким маслом с минимальной пенетрацией

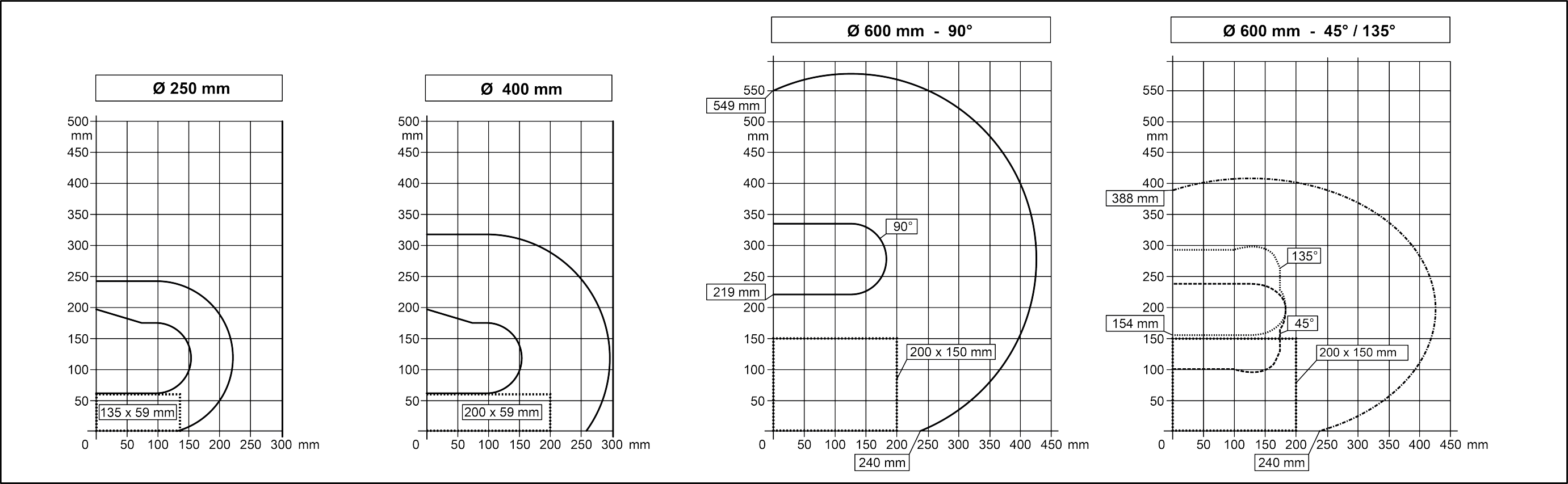

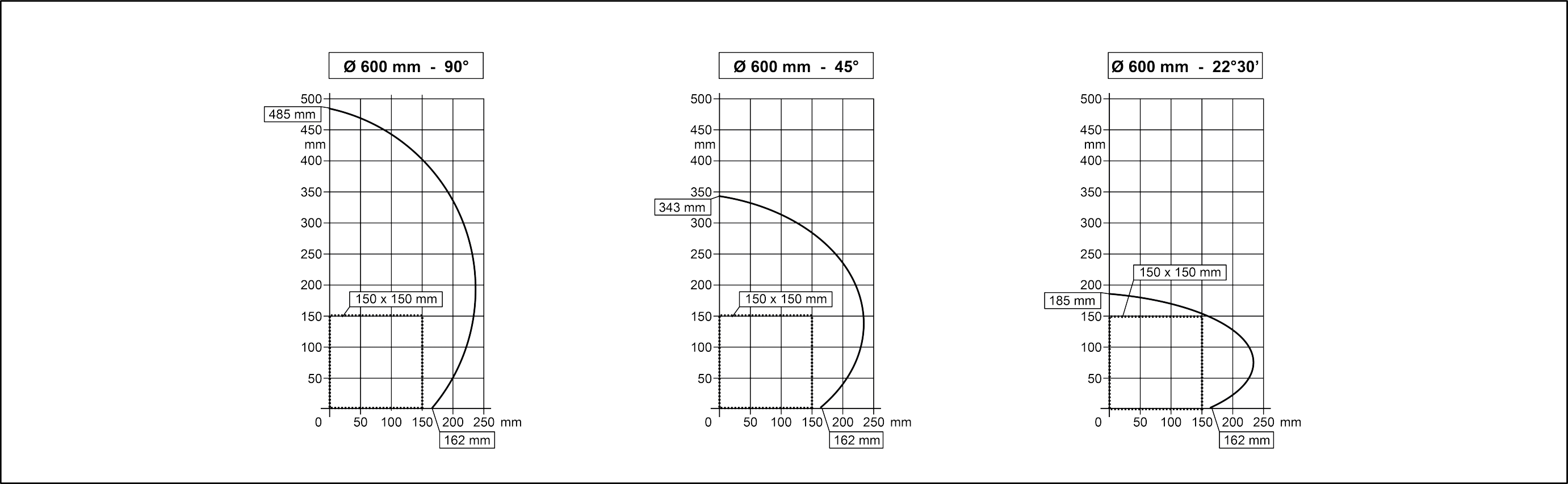

СХЕМА РЕЗКИ
РАЗГРУЗОЧНЫЙ УЗЕЛ С ЛЕНТОЧНЫМ КОНВЕЙЕРОМ
Ленточный конвейер

Максимальная длина разгрузки в автоматическом режиме (мм)
200
РАЗГРУЗОЧНЫЙ УЗЕЛ С НАКОПИТЕЛЬНЫМ СТОЛОМ
Разгрузочный стан с автоматическим выталкивателем

Максимальная длина разгрузки в автоматическом режиме (мм)
2.500
РАЗГРУЗОЧНЫЙ УЗЕЛ РЕМЕННОГО МАГАЗИНА
Разгрузочный стан с автоматическим выталкивателем

Максимальная длина разгрузки в автоматическом режиме (мм)
4.000
Включено
Доступно
Подача профилей

Высокоточная и высокоскоростная система позиционирования профилей с ЧПУ. Система оснащена зажимом для блокировки профиля с ручной регулировкой положения; в качестве дополнительного варианта может быть предоставлена автоматическая система управления горизонтальным и вертикальным положениями по двум осям при помощи ЧПУ. Ременной загрузочный магазин служит для загрузки профилей длиной до 7,5 м. Передача движения осуществляется по зубчатой рейке посредством редуктора с сокращенным люфтом для поддержания стандартов точности, которые обеспечиваются ЧПУ. Подающее устройство перемещается по закрепленным бетоном и закаленным рейкам посредством шариковых втулок. Интегральная защита тележки позиционирования профиля обеспечивает максимальную безопасность, ограничивая пространство, занимаемое станком, в пользу большего свободного пространства в цеху.

обрабатывающие центры Vegamill HB Подача профилей Emmegi
обрабатывающие центры Vegamill HB Фрезеровочный узел Emmegi

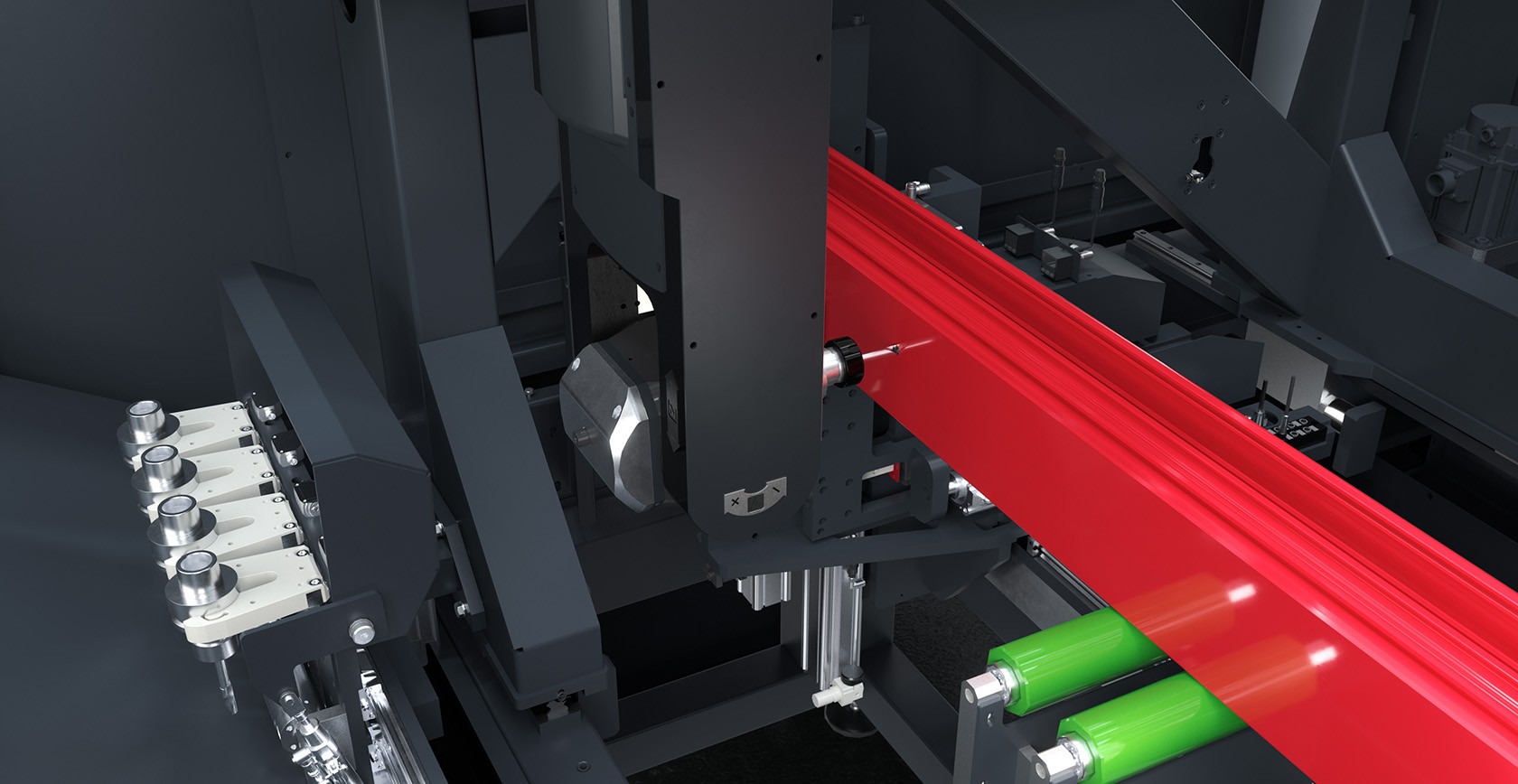

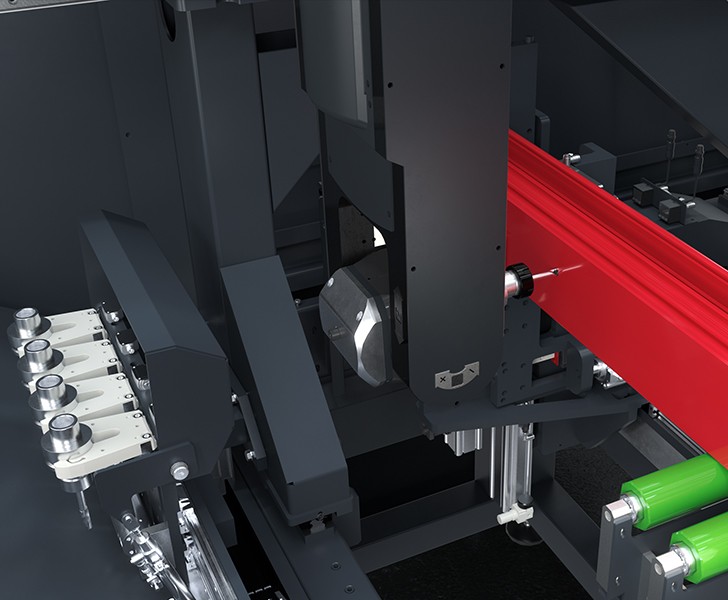

Фрезеровочный узел

4-осевой фрезеровочный блок с ЧПУ представлен электрошпинделем на 8,5 кВт для S1, который может достигать скорости вращения 24.000 об/минуту. Перемещение электрошпинделя вдоль оси A позволяет выполнить вращение от -120° до +120° и обработку профиля с 3 сторон без необходимости его перемещения. Его можно использовать для профилей из алюминия, ПВХ и легких сплавов. Vegamill располагает 4-местным автоматическим магазином для инструментов, что позволяет управлять различными обработками или, что случается чаще, иметь возможность автоматической замены изношенных инструментов, обеспечивая непрерывность продолжительных циклов обработки, характерных для данного станка.

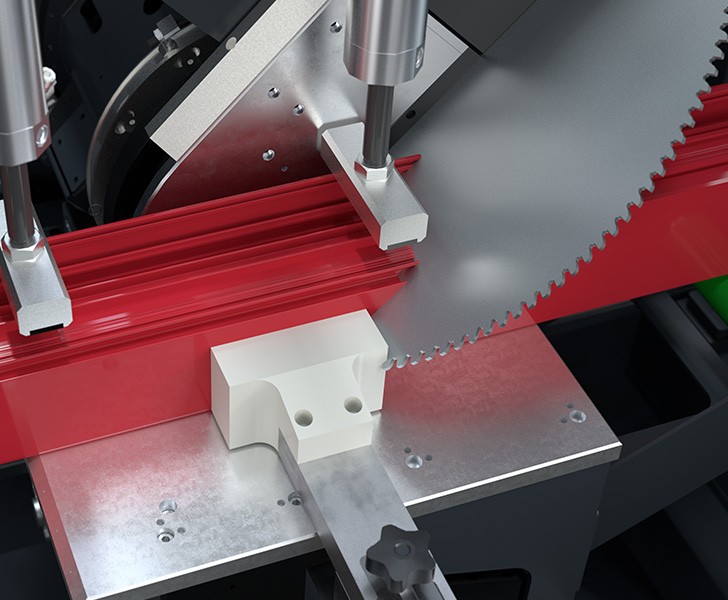

Режущий узел
Режущий блок с передним выходом диска оптимизирован для работы с профилями небольшого сечения, для серийного производства таких маленьких компонентов, как петли, шарниры, кронштейны и уголки путем выполнения одной или двух обработки(-ок). Следовательно, в данном случае используются диски минимального сечения (250-400 мм) для снижения расхода материала. Для обработки профилей более крупных размеров или производства деталей для иных областей применения компания предлагает режущий блок с ЧПУ и угловым вращением, наклоняемый в обе стороны на 22°30’ с диском диаметром 600 мм, который может нарезать под углом профили большого сечения и осуществлять специальные виды резки.
обрабатывающие центры Vegamill HB Режущий узел Emmegi
обрабатывающие центры Vegamill HB Встроенная защитная кабина Emmegi

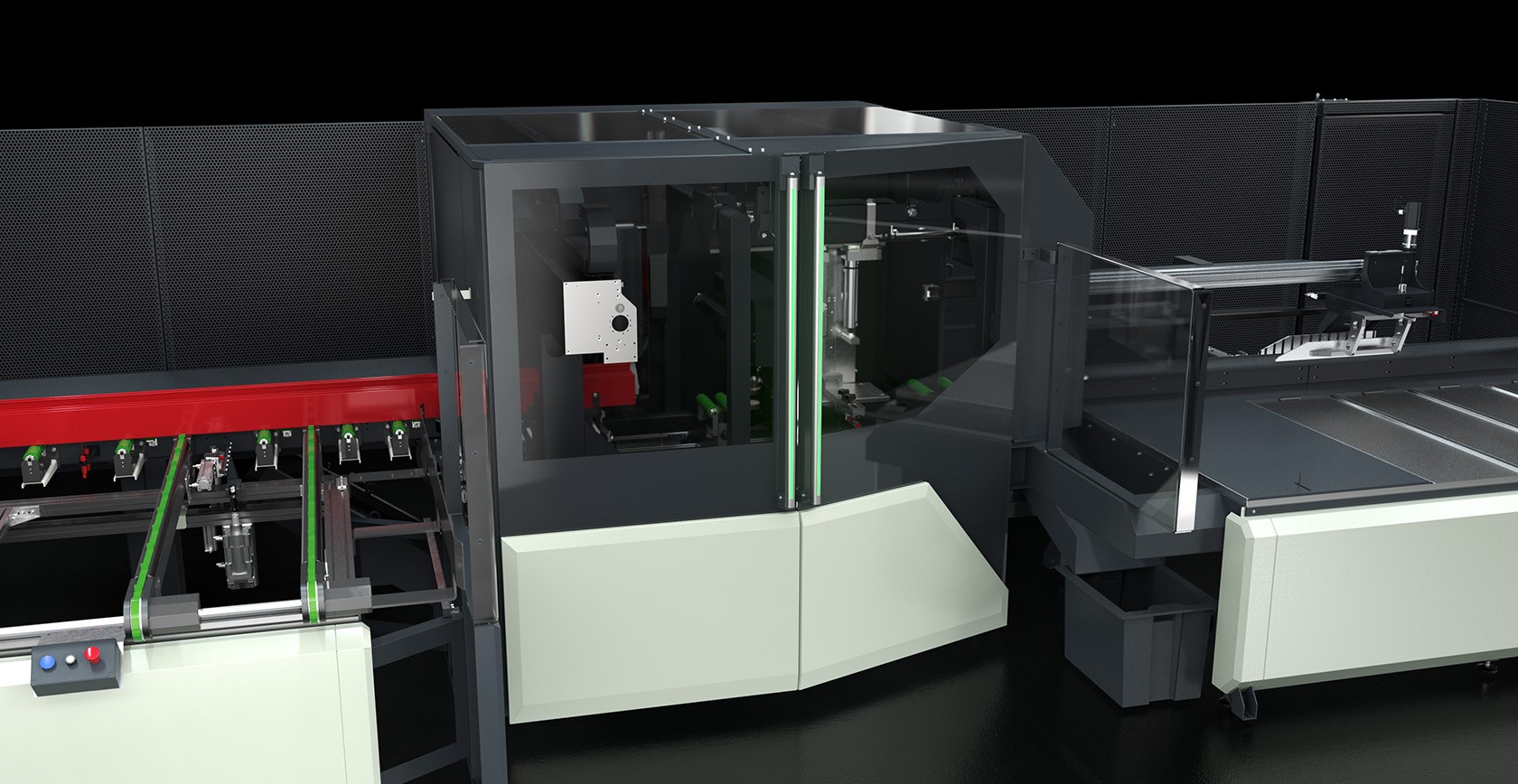

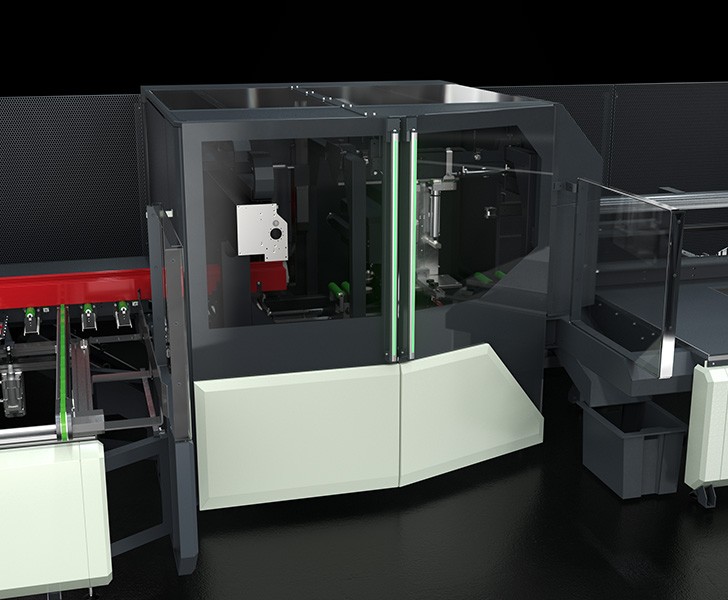

Встроенная защитная кабина

Интегральная защитная кабина сочетает в себе максимальную функциональность, доступность, звукоизоляцию и освещенность в соответствии с требованиями по безопасности и эргономике. Изысканный и инновационный дизайн делает станок поистине уникальным. Крупные застекленные поверхности позволяют оператору удобно и безопасно контролировать выполнение обработки. Вход в кабину осуществляется посредством широкой двухстворчатой двери, на которой расположены светодиоды, служащие для подачи сообщений оператору.

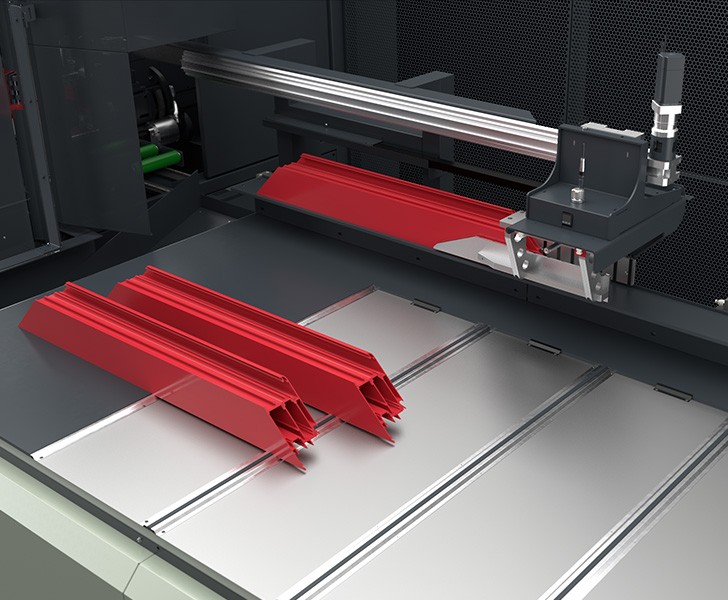

Система выталкивания обработанной детали

Vegamill может оснащаться двумя системами выталкивания обработанной детали. Первая система представлена транспортером, который извлекает обработанные и отрезанные детали, помещая их в накопительный контейнер. Размеры транспортера позволяют работать с маленькими компонентами, типичными для данного станка. Вторая система включает разгрузочный стан с выталкивателем, оснащенным захватом с ЧПУ, который дает возможность разгружать детали больших размеров вплоть до длины 2.500 мм. Разгрузочный магазин управляет накоплением готовых изделий, тогда как датчик, сигнализирующий о заполнении магазина, контролирует функциональность системы. При совмещении с наклонным режущим блоком данная система позволяет обрабатывать профили больших размеров для применения в самых разнообразных отраслях.

обрабатывающие центры Vegamill HB Система выталкивания обработанной детали Emmegi
обрабатывающие центры Vegamill HB Принтер этикеток Emmegi
Принтер этикеток (По желанию)
Промышленный принтер этикеток позволяет идентифицировать каждый отрезанный профиль с помощью идентификационных характеристик из списка резки. Кроме того, печать штрих-кодов позволяет легко идентифицировать сам профиль, что особенно практично для последующих этапов обработки на обрабатывающих центрах или вспомогательных сборочных линиях.
