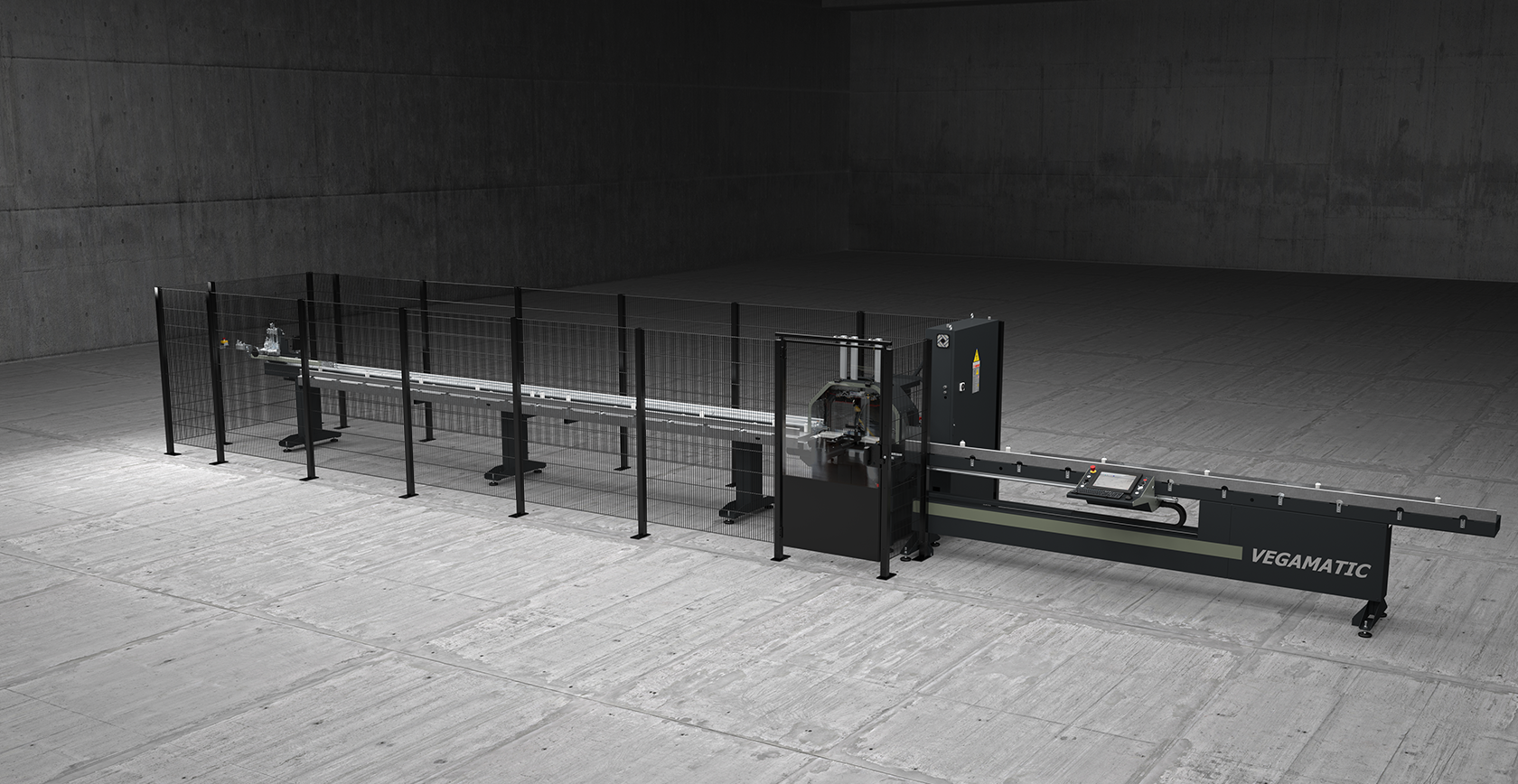

Centro de corte en versión semiautomática con 2 ejes controlados, carga/descarga manual sobre el mismo lado de la máquina, con disco frontal CNC, dedicado al corte de perfiles de aluminio, PVC y aleaciones ligeras en general. Efectúa automáticamente listas de corte predefinidas y optimizadas. Preparado para efectuar cortes con angulaciones de 45° a 135°, o bien de 22°30’ a 157°30’.

Datos técnicos arrow_drop_down
CARRERAS DE LOS EJES
EJE B (angulación disco) (según la versión)
45° ÷ 135° ; 22°30’ ÷ 157°30’
EJE U (alimentador) (mm)
7.500
ALMACÉN DE CARGA: POSICIONAMIENTO PERFIL
Transportador de rodillos de carga

Longitud máx. que puede cargarse (mm)
7.200
Longitud máx. perfil que puede cargarse (mm)
190
Longitud mínima teórica de corte (mm)
0
Sección mínima perfil mecanizable (mm)
30 x 30
CABEZAL DE CORTE
Diámetro hoja de metal duro (mm)
Ø = 550
Avance oleoneumático de la hoja

Sistema de lubricación por aceite con difusión mínima

Potencia motor disco "trifásico" (kW)
3
Preparado para aspirador de virutas

DIAGRAMA DE CORTE
ALMACÉN DE DESCARGA
Descarga sobre mesa de rodillos de carga

DISPOSITIVOS DE SEGURIDAD Y PROTECCIONES
Protección integral de la zona corte de mando neumático

BLOQUEO DE LA PIEZA
Juego de mordazas horizontales neumáticas con reductor de presión equipado con manómetro

Mordazas verticales neumáticas
3
Reducción de la presión de las mordazas con manómetro

Incluido
Disponible

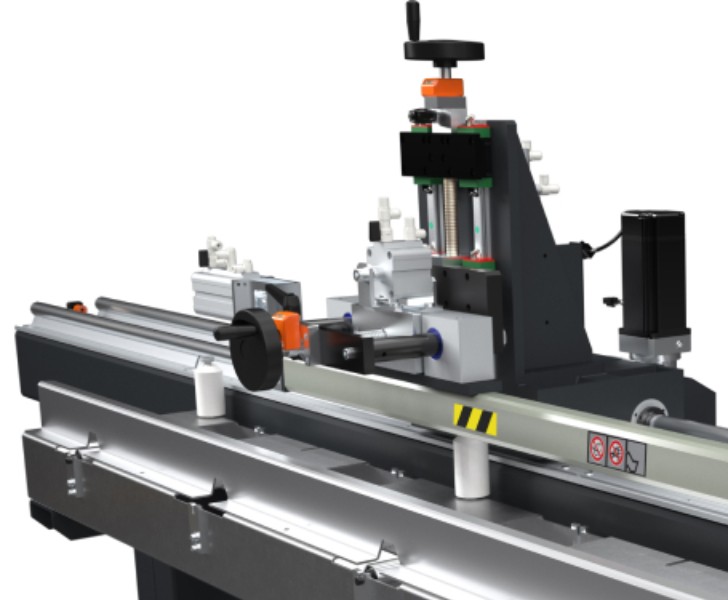

Alimentador barras
El sistema de control numérico CNC de posicionamiento de barras, sumamente rápido y preciso, prevé una pinza para el bloqueo del perfil y la posibilidad de regular manualmente la posición. La transmisión del movimiento se realiza sobre cremallera, a través de un reductor de juego reducido para mantener los elevados estándares de precisión garantizados por el CNC. El deslizamiento del alimentador se realiza sobre barreras cementadas y templadas, mediante manguitos de esfera.
Centros de corte CNC Vegamatic Alimentador barras Emmegi
Centros de corte CNC Vegamatic Desviación de perfiles Emmegi
Desviación de perfiles
Vegamatic se caracteriza por un dispositivo automático de desviación de los perfiles, que permite el alejamiento de los mismos de las referencias durante la traslación, de modo de evitar que se dañen o marquen.

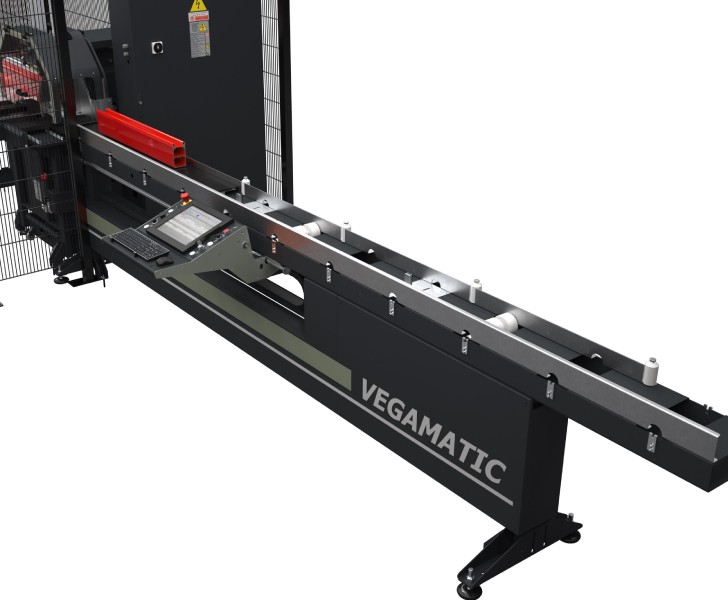

Mesa de rodillos para carga y descarga
Vegamatic carga y descarga los perfiles sobre la mesa de rodillos derecha con una gran ventaja para la practicidad operativa: el alimentador recupera la barra directamente desde la mesa de rodillos de carga/descarga, superando el módulo de corte, y la lleva a la mesa de rodillos izquierda. En ese momento comienza a efectuar el mecanizado, llevando las piezas acabadas directamente a la mesa de rodillos de carga/descarga. Los rodillos están recubiertos con PVC.
Centros de corte CNC Vegamatic Mesa de rodillos para carga y descarga Emmegi
Centros de corte CNC Vegamatic Módulo de corte Emmegi
Módulo de corte

El módulo de corte es una tronzadora mono cabezal frontal de accionamiento oleoneumático, se suministra con disco de 550 mm de amplio sector de corte: de 45° a 135° o de 22°30’ a 157°30’ (según el modelo). La configuración de los ángulos de corte es completamente automática y es controlada por CNC.

Control
La interfaz operador con pantalla LCD en color se suministra con conexión mediante red y puertos USB. Además, dispone de panel de mandos integrado, teclado y ratón. Posibilidad de instalar la etiquetadora. El control se realiza mediante el sistema operativo Windows en el que están instalados los programas Job y Blade: Job está preparado para el editor de pedidos y la optimización de las listas de corte. Blade, instalado junto con Job, controla el funcionamiento de la máquina y organiza las elaboraciones.
Centros de corte CNC Vegamatic Control Emmegi
Centros de corte CNC Vegamatic Etiquetadora Emmegi
Etiquetadora (Opcional)

La etiquetadora industrial permite identificar cada perfil cortado con características identificativas provenientes de la lista de corte. Además, la impresión del código de barras permite una fácil identificación del perfil, especialmente útil para las posteriores fases de mecanizado en Centros de Mecanizado o en líneas de montaje asistido.
