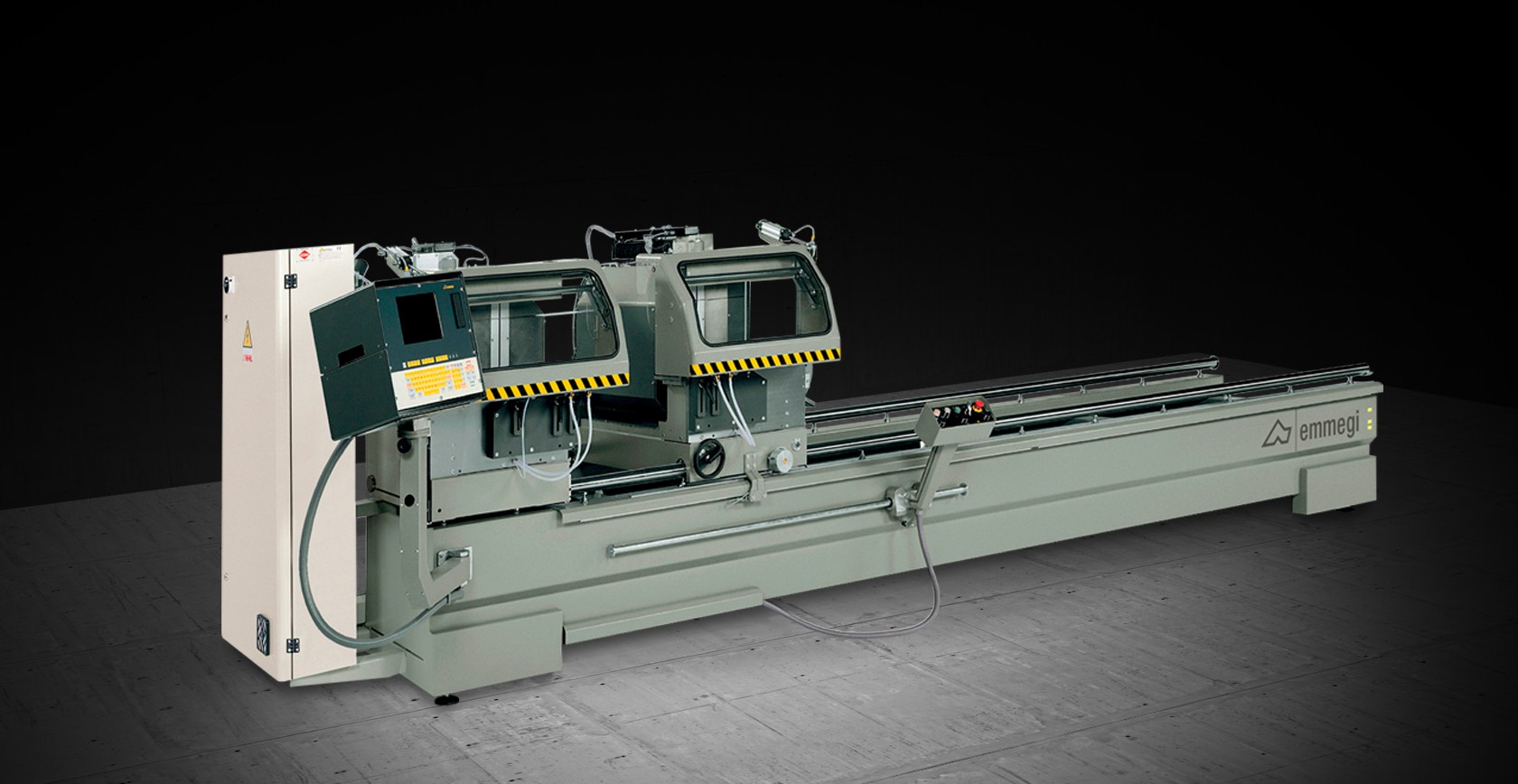

Combi Electra Star

Name: Combi Electra Star
Brand: Emmegi

home / materialen / Aluminium

Dubbelkops afsteekmachine met handmatige verplaatsing van de bewegende kop en aflezing van de snijmaat via een digitaal display. Pneumatisch kantelen van de koppen naar buiten tot 45° of 22°30’, afhankelijk van het model. Bladlengte van 450 en 500 mm. Verkrijgbaar met 4, 5, 6 m lengte snede.

Offerte Aanvragen

Technische data

BESTURINGSKENMERKEN

"Windows XPE"-compatibele industriële computer

12 inch grafisch TFT-kleurenscherm

1 GB DOMM geheugen

Toetsenbord met ingebouwde muis

Mogelijkheid tot aansluiting van een etikettenprinter

Mogelijkheid tot een netwerk- of seriële verbinding met een PC op afstand (afhankelijk van de versie)

Uitvoering van cyclische snedes op basis van snijlijsten en macro's

Uitvoering van enkele sneden

Geheugen voor 500 profielcorrectiewaarden met automatische maatberekening voor hoeksnedes

Geheugen om 500 snijlijsten (1000 regels elk) met behulp van het toetsenbord op te slaan

Optimalisatie van de staven

MACHINEKENMERKEN

Elektronische besturing van de tussenliggende hoeken

Positiedetectie van de beweegbare kop door middel van een direct meetsysteem met magneetband

Widia snijblad

Pneumatisch bediende integrale snijzonebeveiliging

Paar horizontale en verticale pneumatische bankschroeven met lagedrukinrichting

Verticaal klemsysteem met horizontale bankschroef

Rollenbaan profielondersteuning

Smeersysteem met minimale diffusie-olie

Handmatige profielsteun

Mogelijkheid tot automatische start van de afzuiger

Metrische schaalverdeling

Effectieve snede (mm)

4.000 / 6.000

Motorvermogen van het snijblad (kW)

2,2

SNIJSCHEMA

Inbegrepen

Verkrijgbaar

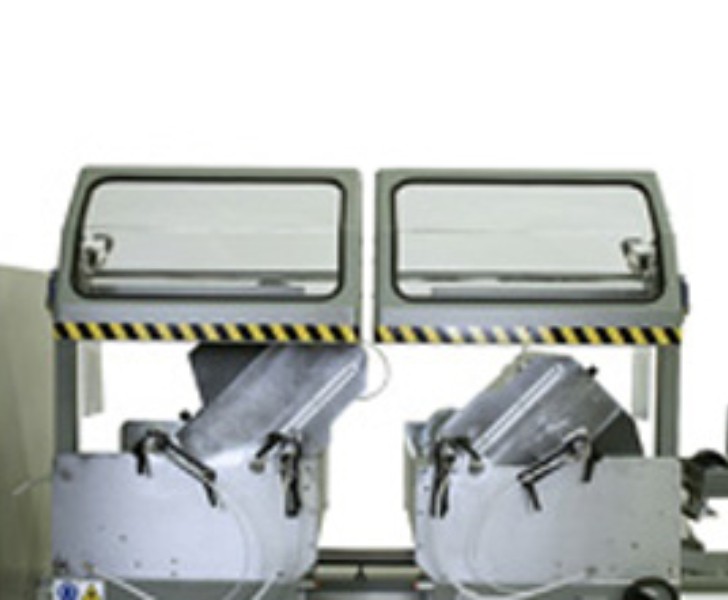

Kantelen van de beweegbare koppen

Servomotoren met encoders draaien de koppen rond de horizontale as en de positionering wordt elektronisch geregeld en geparametriseerd door de besturing. De rotatie om de verticale as wordt door persluchtcilinders bewerkstelligd. De bewerkingszones van de mobiele eenheden zijn voorzien van integrale afschermingen die pneumatisch worden neergelaten.

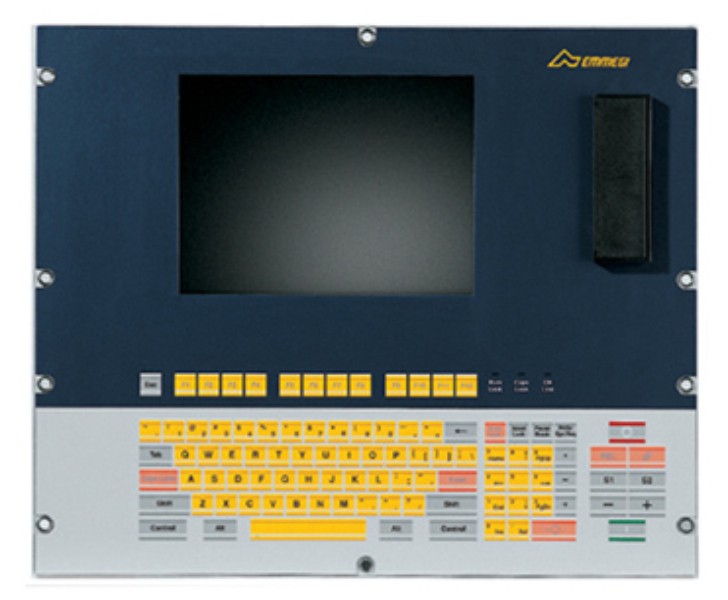

Besturing

De op de verschillende modellen geïnstalleerde, gebruiksvriendelijke en op lagers glijdende besturing zorgt ervoor dat de beweegbare koppen volgens de specificaties van de te maken uitsnijding correct worden gepositioneerd. Door het opstellen van snijlijsten wordt de bewerkingscyclus geoptimaliseerd, wat minder afval oplevert en de benodigde tijd voor het laden en lossen van het profieldeel reduceert.

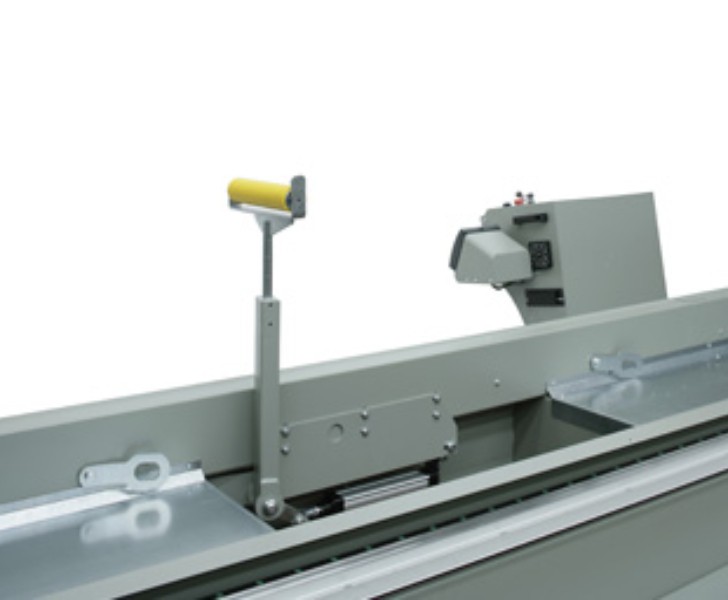

Tussenliggende steun (Optioneel)

De pneumatische tussenliggende steun is zeer handig bij het snijden van lichte profielen met een aanzienlijke lengte. In dit geval creëert de pneumatische steun automatisch de ideale conditie om het profiel te ondersteunen. Dit accessoire is voor alle lengtes verkrijgbaar, maar wordt uitdrukkelijk aanbevolen voor machines met een effectieve snede van 5 en 6 meter.

Aluminium Combi Electra Star Tussenliggende steun Emmegi

Aluminium Combi Electra Star Verticale bankschroeven Emmegi

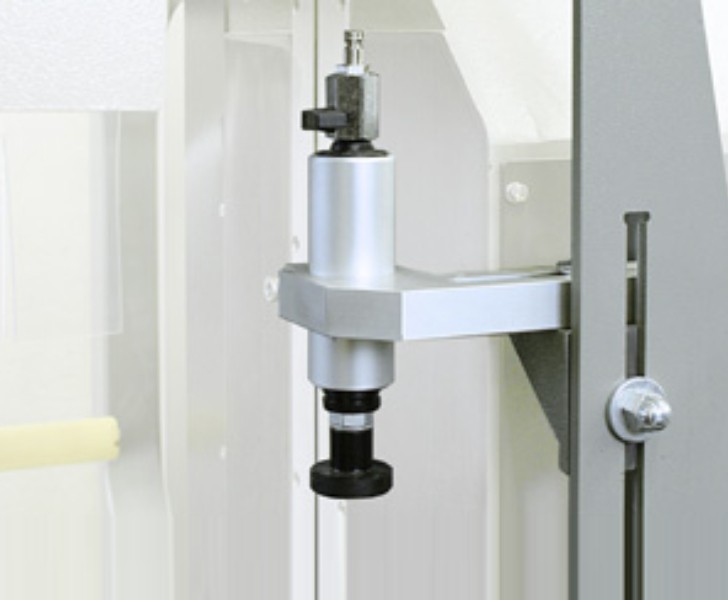

Verticale bankschroeven (Optioneel)

Het veilig en precies vastklemmen van het te snijden profiel wordt vergemakkelijkt door het gebruik van pneumatische bankschroeven, die zijn voorzien van een lagedrukinrichting om ongewenst pletten te voorkomen. Om de breedte- en hoogteafstelling van de afzonderlijke cilinders te vergemakkelijken, is elke bankschroefeenheid voorzien van praktische en snelle hefboomhendels.

Etikettenprinter (Optioneel)

Met de industriële etikettenprinter kan elk gesneden profiel worden geïdentificeerd met identificatiekenmerken uit de snijlijst. Bovendien kan door het afdrukken van barcodes het profiel zelf gemakkelijk worden geïdentificeerd, wat bijzonder handig is voor latere bewerkingen op bewerkingscentra of ondersteunde assemblagelijnen.

Aluminium Combi Electra Star Etikettenprinter Emmegi
