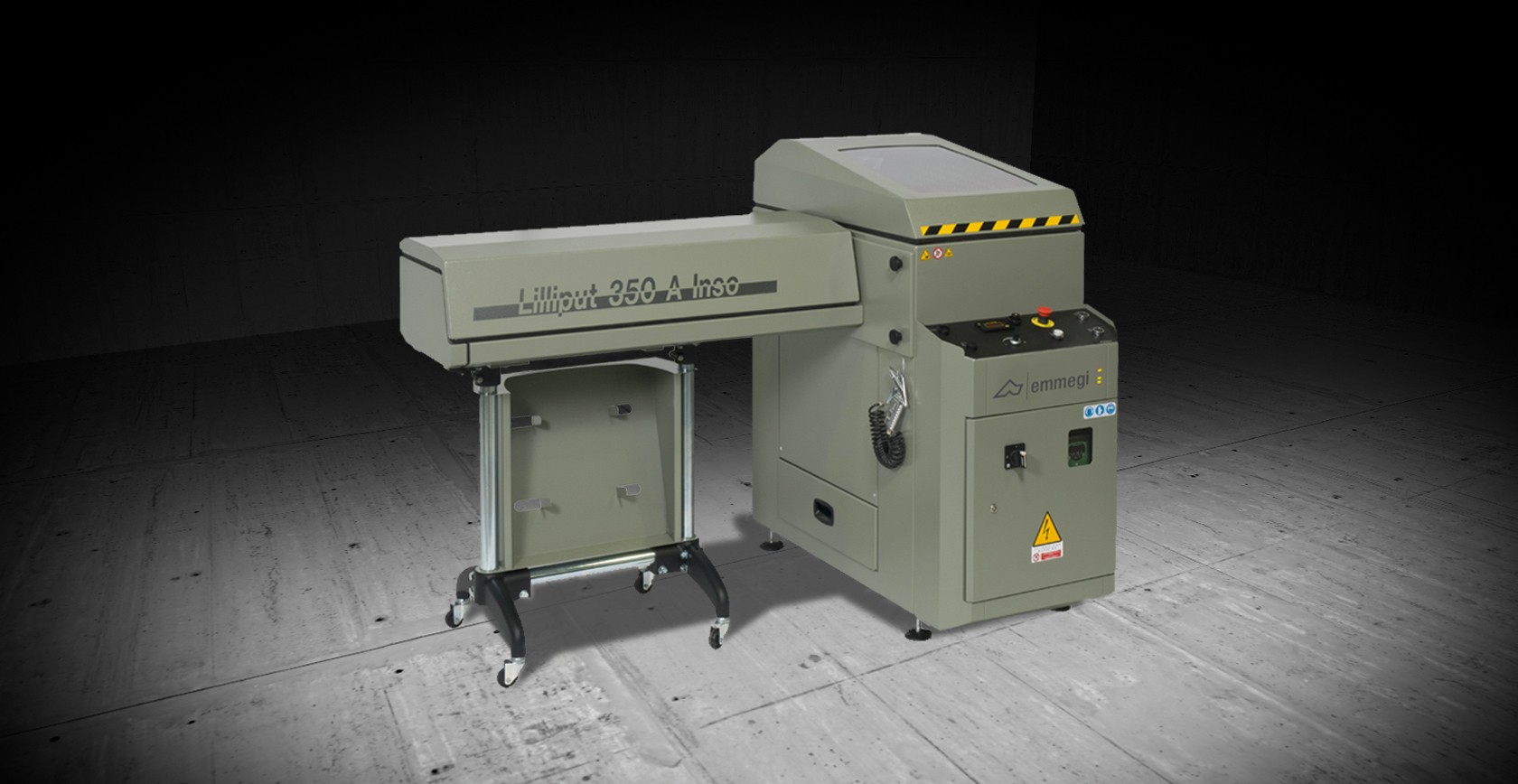

LILLIPUT 350 A INSO

Entestadeira horizontal com avançamento eletropneumático, carterização e ciclo de usinagem automático. Fresagem fora de esquadro +45° / 90° / -45°. Velocidade variável de rotação da ferramenta com variador eletrônico para melhorar a qualidade da usinagem sobre o perfil pintado e fora de esquadro. Troca rápida do grupo fresas com comando pneumático. Plano de usinagem anti-arranhão. Área de usinagem insonorizada. Área de usinagem integralmente carenada. O túnel insonorizado L = 1.100 ou 2.000 mm., com comando automático, reduz o ruído emitido pela máquina de corte a, aproximadamente, 75 dB (unicamente fresagens em esquadro a 90°). O tope de revólver

Dados técnicos arrow_drop_down
CARACTERÍSTICAS
Motor com inversor (kW)
2.2
Sopro de ar de limpeza do plano da morsa

Túnel insonorizado com porta superior e abertura traseira

Transportador de rolos de suporte do perfil, comprimento (mm)
500
Base com armazém para grupos fresas e gaveta para a coleta de aparas

Predisposição para ligação para aspiração de fumos

Sistema de lubrificação por injeção

Ecrã de led de visualização da velocidade da ferramenta

Fresa máx. (mm)
Ø = 200
Tubo porta-fresas (mm)
Ø = 27 / 32 x 160
Tope de profundidade giratório de 6 posições

Morsa horizontal e vertical pneumática com dispositivo de baixa pressão

Capacidade das morsas (mm)
240 x 120
Curso (mm)
350
Velocidade da ferramenta variável (giros/min)
4.000 ÷ 7.000
Pistola de ar comprimido para limpeza

Incluído
Disponível
Cilindro de comando do túnel
Um cilindro pneumático assegura a abertura/fechamento da porta superior do túnel insonorizado. A permissão bimanual do operador, atuando nos botões do controlo, permite a sua movimentação.
LILLIPUT 350 A INSO Cilindro de comando do túnel Emmegi
LILLIPUT 350 A INSO Coleta de aparas Emmegi
Coleta de aparas
Uma gaveta situada na parte inferior da máquina permite a coleta da apara gerada na usinagem, facilitando as operações de limpeza.
Grupo de morsas e corte fora de esquadria
As morsas horizontais e verticais são de acionamento pneumático com dispositivo de baixa pressão. O corte fora de esquadria é gerido com a possibilidade de variar a inclinação de –45° a +45° com movimentação manual. A leitura da posição ocorre através de escala graduada.
LILLIPUT 350 A INSO Grupo de morsas e corte fora de esquadria Emmegi
LILLIPUT 350 A INSO Tope giratório Emmegi
Tope giratório
O tope manual giratório de 6 posições permite o ajuste de 6 medidas diferentes, permitindo o posicionamento rápido da peça para reduzir o tempo do ciclo de trabalho. A altura do tope giratório também é regulável de forma manual.
Insonorização do túnel
A usinagem e o suporte de extrudados também de comprimentos consideráveis são garantidos pela presença do túnel insonorizado, situado lateralmente à máquina desempenha a função dupla de sustentar o perfil e executar as usinagens prestando atenção especial ao conforto acústico com a redução do impacto ambiental na oficina. Também possui porta traseira que permite a usinagem de perfis particularmente longos.
LILLIPUT 350 A INSO Insonorização do túnel Emmegi
LILLIPUT 350 A INSO Troca rápida pneumática Emmegi
Troca rápida pneumática
A troca do grupo de fresas ocorre de forma pneumática por meio do comando situado no painel de controlo. Isso permite variar o grupo de fresas alojado na máquina e garantindo o trabalho de extrudados diferentes.
Controlo com inversor
A botoneira do painel de controlo da máquina permite gerir o avanço óleo-pneumático do grupo fresa, o sopro de ar para a limpeza do plano de morsas, a colocação em funcionamento com interruptor de segurança, a troca rápida do grupo fresas. A presença de inversor permite variar o número de giros do motor que são visualizados no ecrã digital.
LILLIPUT 350 A INSO Controlo com inversor Emmegi
