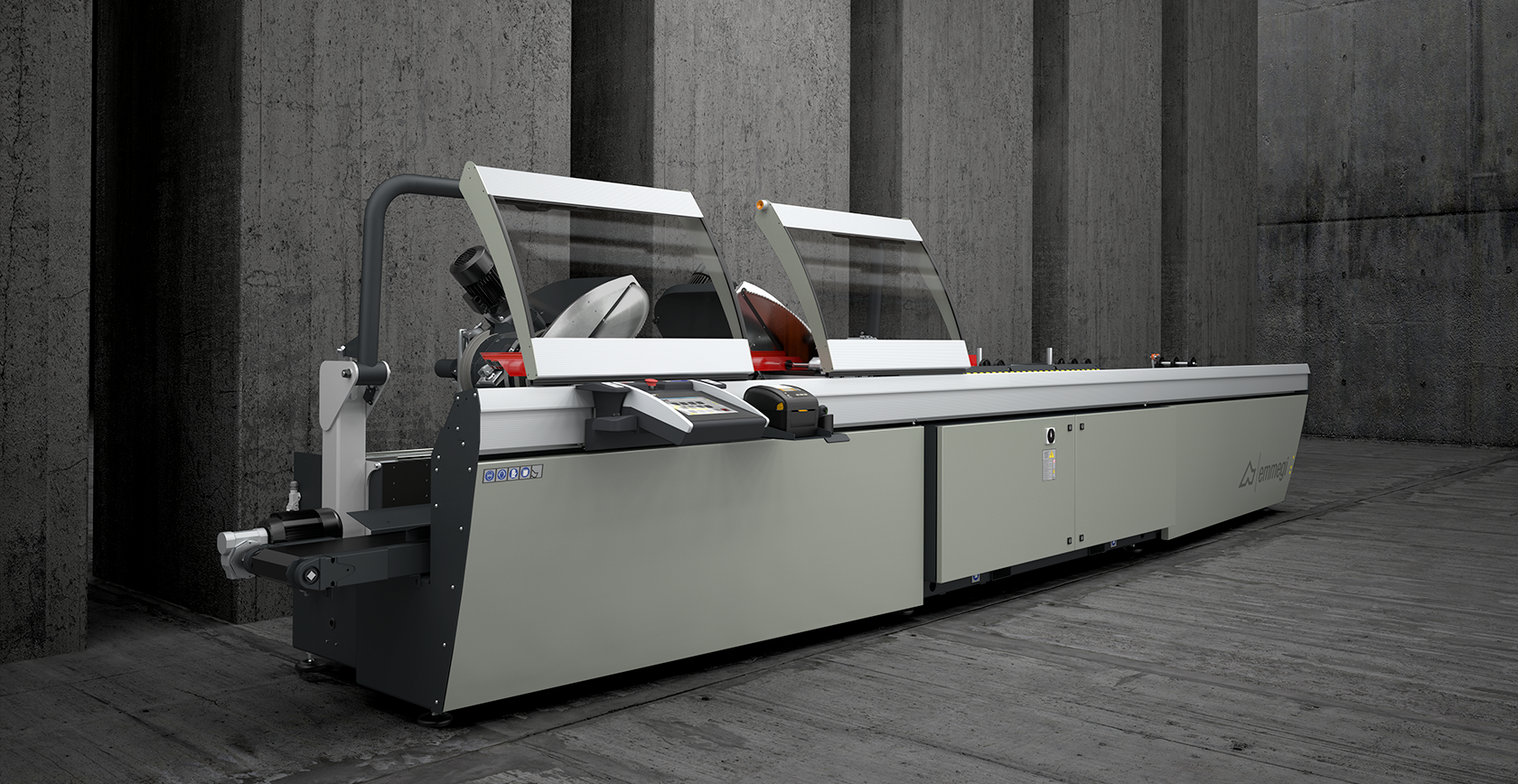

Precision  TS2

Двухголовочный отрезной станок с 3 управляемыми осями, автоматическим перемещением подвижной головки и электронным управлением всех углов в диапазоне от 15° (внешних) до 45° (внутренних). Подача режущих дисков приводится в действие парой гидравлических цилиндров. Режущий диск диаметром 550 мм. Доступен для резки полезной длины в размере 5 или 6 м.
Technical data arrow_drop_down
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАШИНЫ
Электронный контроль оси X

Стандартная скорость позиционирования оси X (м/мин)
25
Определение положения подвижной головки с помощью системы непосредственного измерения с абсолютной магнитной полосой

Определение угла наклона режущего блока с помощью системы непосредственного измерения с абсолютной магнитной полосой

Электронный контроль промежуточных углов наклона

Макс. внутренний наклон
45°
Макс. внешний наклон
15°
Гидропневматическая подача режущего диска

Фактический разрез, в зависимости от модели (мм)
4.000 / 5.000 / 6.000
Твердосплавные диски
2
Диаметр диска (мм)
550
Мощность двигателя фрезы (кВт)
2,64
Электронный измеритель толщины профиля

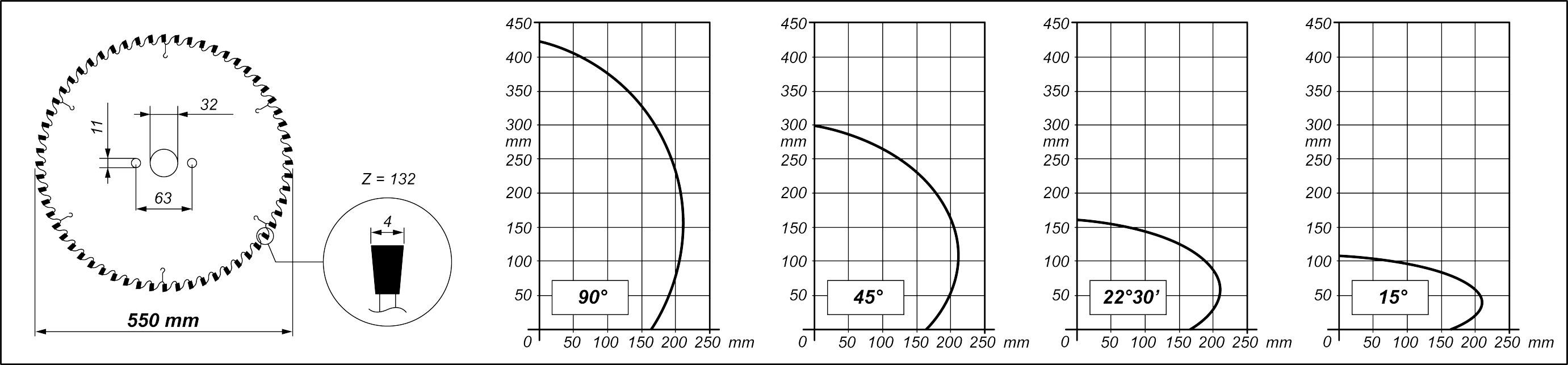

СХЕМА РЕЗКИ
ЗАЩИТНЫЕ УСТРОЙСТВА И ОГРАЖДЕНИЯ
Переднее локализованное ограждение с пневматическим приводом

СМАЗКА И ВЫТЯЖКА
Система смазки жидким маслом с минимальной пенетрацией

Готово к автоматическому пуску внешнего вытяжного устройства

Каучуковая лента для удаления стружки

ПОЗИЦИОНИРОВАНИЕ И БЛОКИРОВКА ПРОФИЛЯ
Пара горизонтальных пневматических зажимов с устройством низкого давления

Пара горизонтальных зажимов с вертикальной блокировкой

Пара дополнительных горизонтальных зажимов

Промежуточная механическая опора профиля

Роликовый конвейер на подвижной головке с сервоуправляемыми механическими опорами профиля

Опорный роликовый конвейер для профиля на фиксированной головке для подачи профиля слева

Пневматический контрольный упор на подвижной головке для подачи профиля слева

ФУНКЦИИ
Выполнение одиночной резки

Выполнение резки за пределами прямоугольной опоры (промежуточные углы)

Выполнение циклической резки из списков резки

Специальная резка PRO (резка крупнокалиберных и мелкокалиберных профилей, притупленная и клиновидная резка)

Полуавтоматическая резка SLICE (резка толканием)

Оптимизация профилей

Включено
Доступно

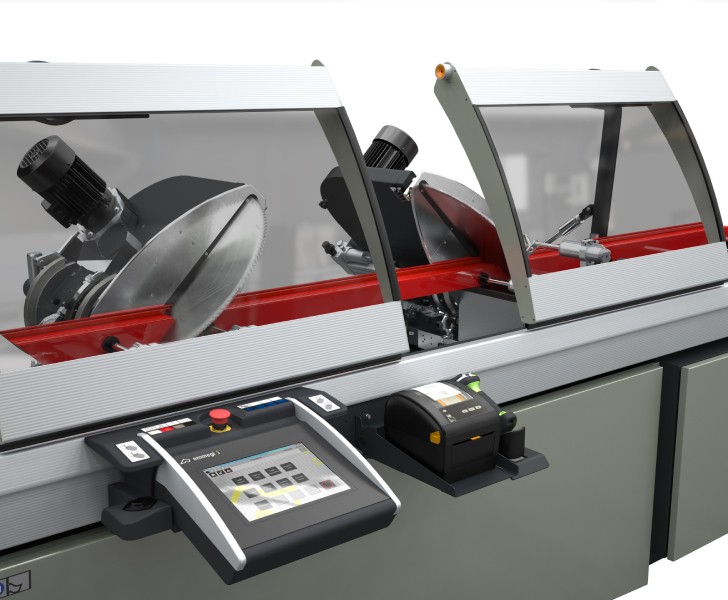

Ограждения головок
Автоматические локализованные защитные устройства головок, изготовленные из устойчивого к царапинам поликарбоната, приводятся в действие пневматическим цилиндром с устройством защиты от сдавливания, которое сбрасывает пневматическую нагрузку при закрытии. Они установлены на боковой подвижной системе для лучшей защиты оператора во время любой операции резки.
Precision TS2 Ограждения головок Emmegi
Precision TS2 Система управления Emmegi
Система управления
Инновационная и эргономичная панель управления оснащена сенсорным экраном диагональю 10,4” и настроенным согласно индивидуальным потребностям ПО, работающим в среде Microsoft Windows®, со множеством функций, специально разработанных для данного станка. Создание списков резки позволяет оптимизировать цикл обработки, уменьшая объем отходов и сокращая время, необходимое для загрузки-разгрузки заготовок.

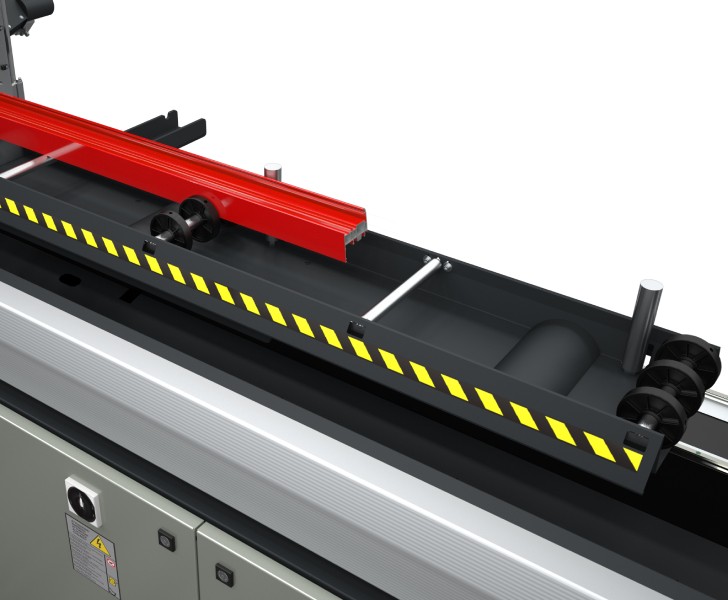

Загрузка и разгрузка
Станок Precision может быть оснащен роликовым конвейером на подвижной головке для стандартной загрузки и разгрузки или на неподвижной головке для загрузки профилей с левой стороны. Пневматический упор на подвижной головке предусмотрен для упрощения позиционирования профиля в этом режиме загрузки.
Precision TS2 Загрузка и разгрузка Emmegi

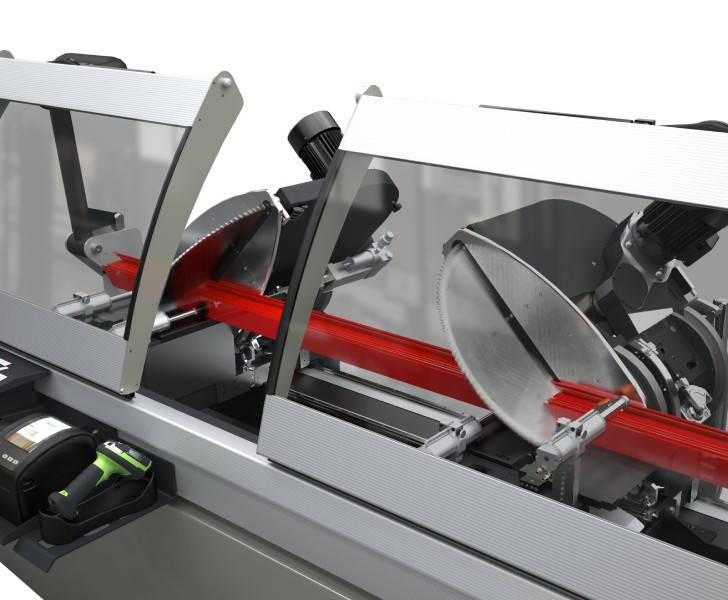

Precision TS2 Виртуальная ось наклона режущих агрегатов Emmegi
Виртуальная ось наклона режущих агрегатов
Наклон каждой головки до 15° наружу и 45° внутрь для обоих вариантов: из алюминия и ПВХ, обеспечивается двумя круговыми направляющими, установленными на четырех парах стальных роликов. Данное запатентованное решение позволяет уменьшить габариты агрегатов в зоне резки, упрощая размещение и блокировку профиля, а также обеспечивает повышенную стабильность по сравнению с традиционными системами. Позиционирование с использованием абсолютной магнитной полосы устраняет необходимость в установке осей и позволяет сэкономить связанное с этим время цикла.

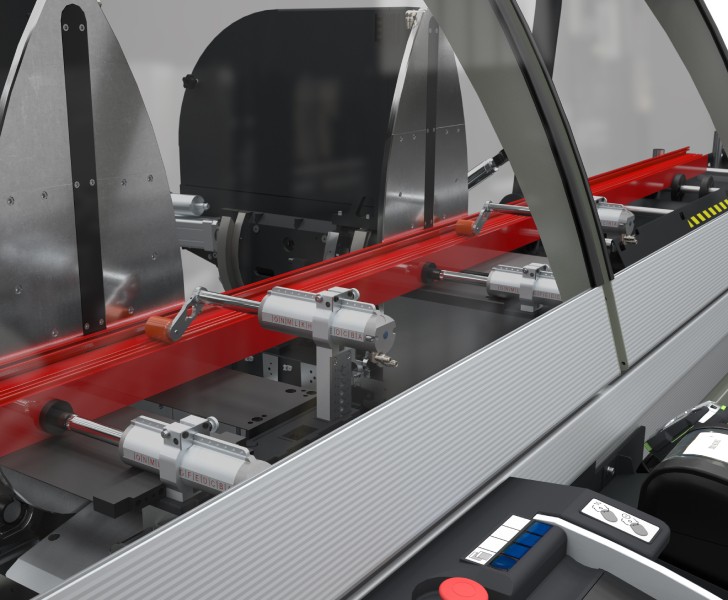

Блокировка профиля
Благодаря пространству, освобожденному благодаря виртуальной оси, блокировка профиля при резке осуществляется чрезвычайно точно и надежно, используя два горизонтальных прижима. Если требуется вертикальная блокировка, особенно при осуществлении особых типов разрезов, предлагается запатентованная система горизонтальных прижимов, обеспечивающая вертикальную блокировку профиля.
Precision TS2 Блокировка профиля Emmegi
Precision TS2 Принтер этикеток Emmegi
Принтер этикеток (По желанию)
Промышленный принтер этикеток позволяет идентифицировать каждый отрезанный профиль с помощью идентификационных характеристик из списка резки. Кроме того, печать штрих-кодов позволяет легко идентифицировать сам профиль, что особенно практично для последующих этапов обработки на обрабатывающих центрах или вспомогательных сборочных линиях.
