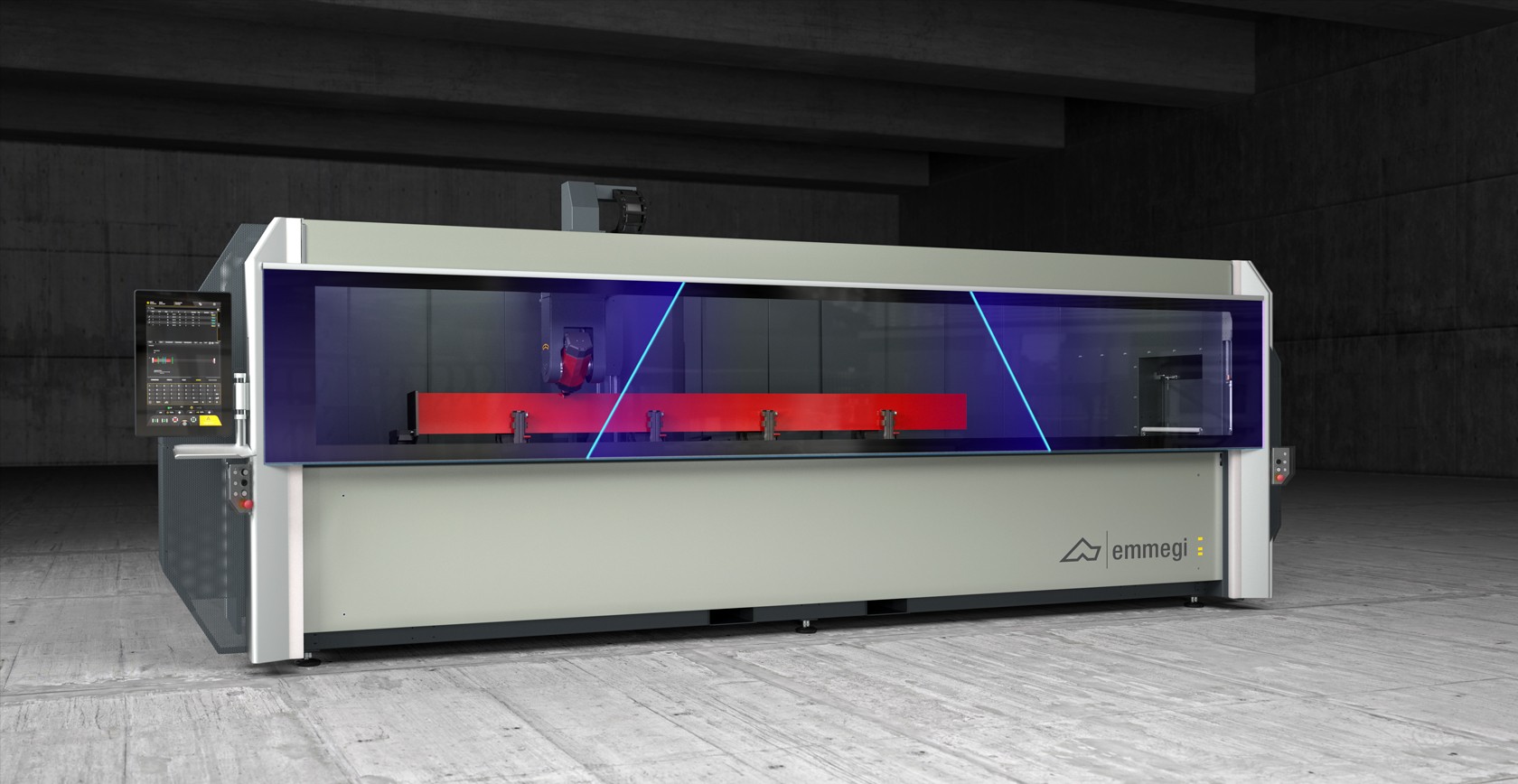

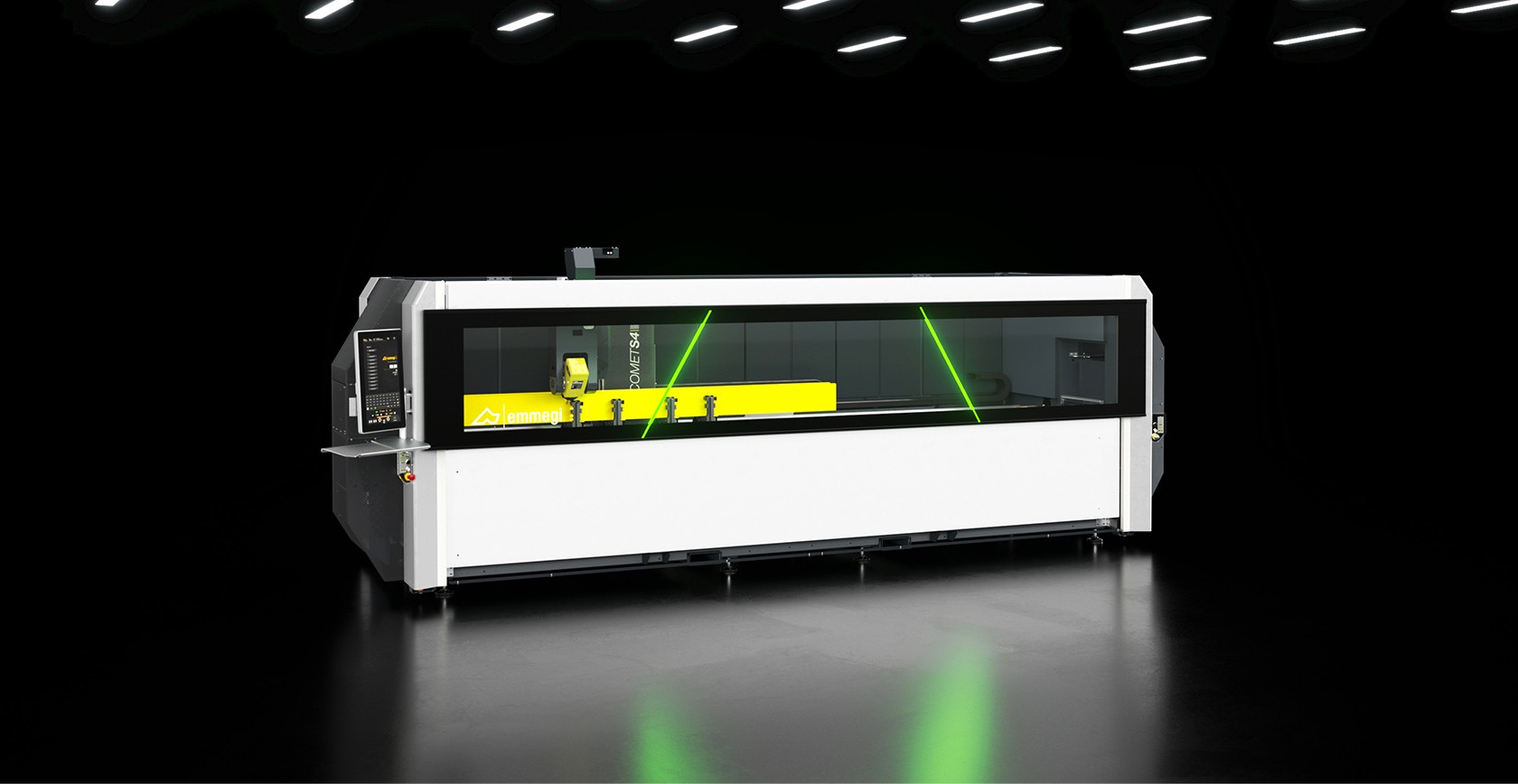

Обрабатывающий центр с ЧПУ с 4 управляемыми осями, предназначенный для обработки профилей или заготовок из алюминия, ПВХ, легких сплавов в целом и стали длиной до 4 м. Четвертая ось ЧПУ обеспечивает вращение электрошпинделя в диапазоне от -120° до +120° по горизонтальной оси с позиционированием при любом значении промежуточного угла. Таким образом, станок может выполнять обработку верхней и всех боковых сторон профиля под любым углом в пределах указанного диапазона. Машина оснащена инструментальным магазином на 12 мест, встроенным в каретку оси Х, в котором можно разместить угловой блок и дисковую фрезу для обработки детали с 5 сторон. Он также оснащен подвижным рабочим столом, который облегчает загрузку/выгрузку заготовки и значительно увеличивает обрабатываемый участок.

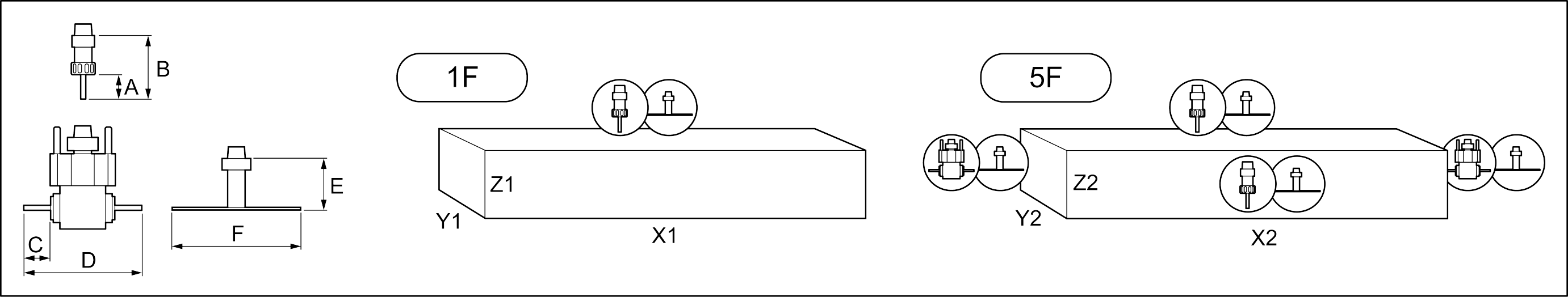

1F = Обработка 1 грани 5F = Обработка 5 граней
Размеры в мм
Использование углового элемента уменьшает рабочий диапазон по оси Z до 190 мм
Инструментальный магазин встроен в ось X и располагается в нижней части за шпинделем, что позволяет существенно снизить время смены инструмента. Эта особенность особенно полезна при обработке передней и задней части профиля, поскольку устраняет необходимость перемещения к инструментальному магазину, который перемещается вместе с электрошпинделем при смене положения. Магазин может вмещать до 12 державок с соответствующими инструментами, настраиваемыми по усмотрению оператора. Каждое гнездо державки оснащено датчиком, который контролирует правильное расположение инструментального конуса.
