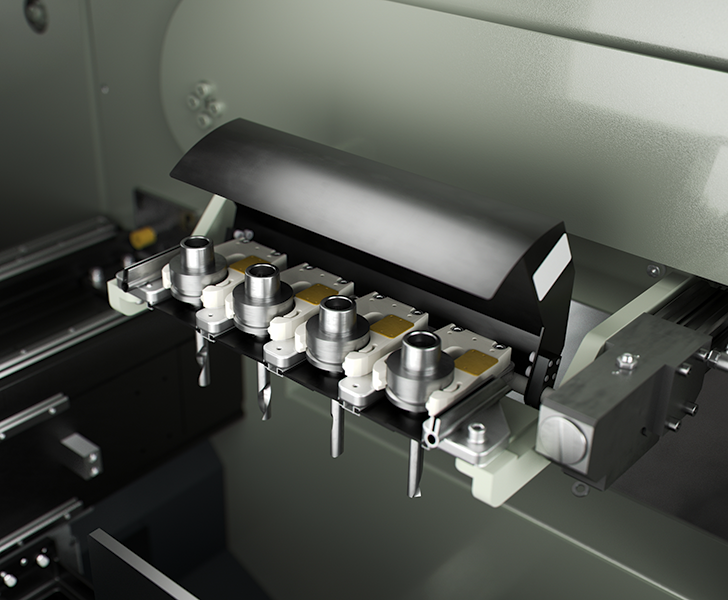

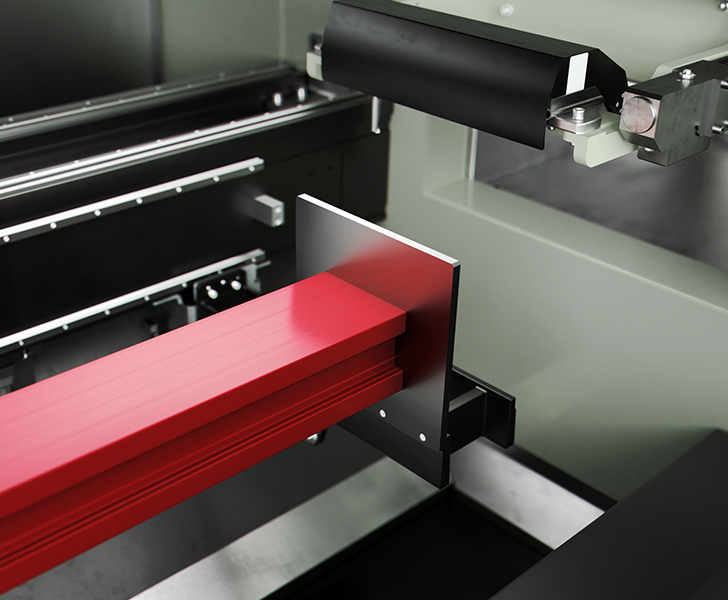

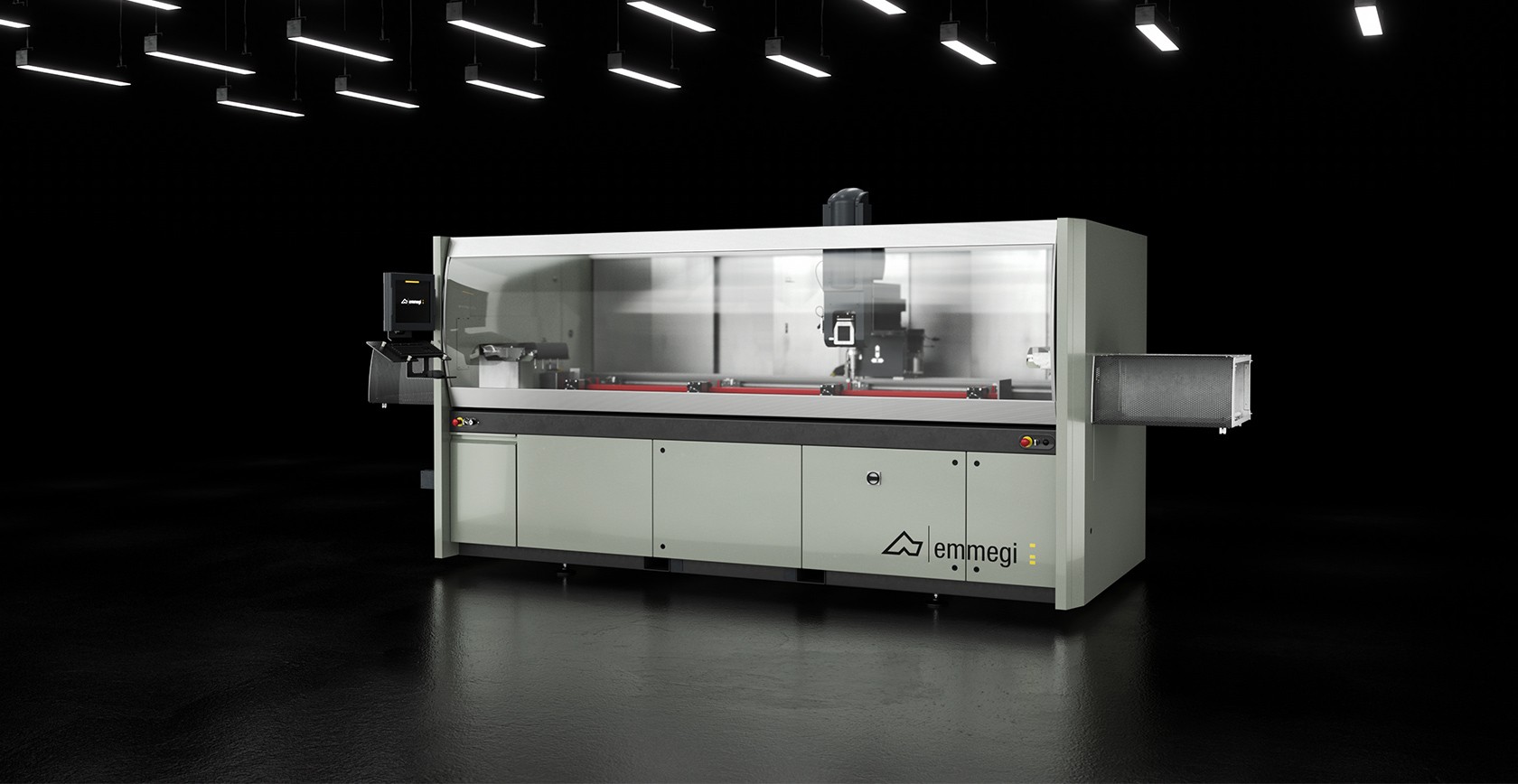

Обрабатывающий центр с ЧПУ с 4 управляемыми осями и автоматическим вращением инструмента, что позволяет обрабатывать 3 грани заготовки. Он предназначен для обработки профилей или заготовок из алюминия, ПВХ, легких сплавов в целом и стали толщиной до 2 мм. Располагает ручным магазином для инструментов на 9 мест и одним автоматическим магазином на 4 места с левой стороны кабины. Дополнительно можно добавить второй автоматический магазин инструментов на 4 места с правой стороны кабины. Позиционирование профиля осуществляется с помощью пневматического упора слева, а блокировка осуществляется с помощью 4 прочных зажимов, которые автоматически позиционируются с помощью оси X. Дополнительная установка второго пневматического упора с правой стороны позволяет выполнять обработку крупнокалиберных профилей, длина которых вдвое превышает длину рабочего диапазона. Все оси ЧПУ являются абсолютными и не требуют обнуления при повторном запуске станка. Он также оснащен подвижным рабочим столом, который облегчает загрузку/разгрузку заготовки и значительно увеличивает обрабатываемый участок.

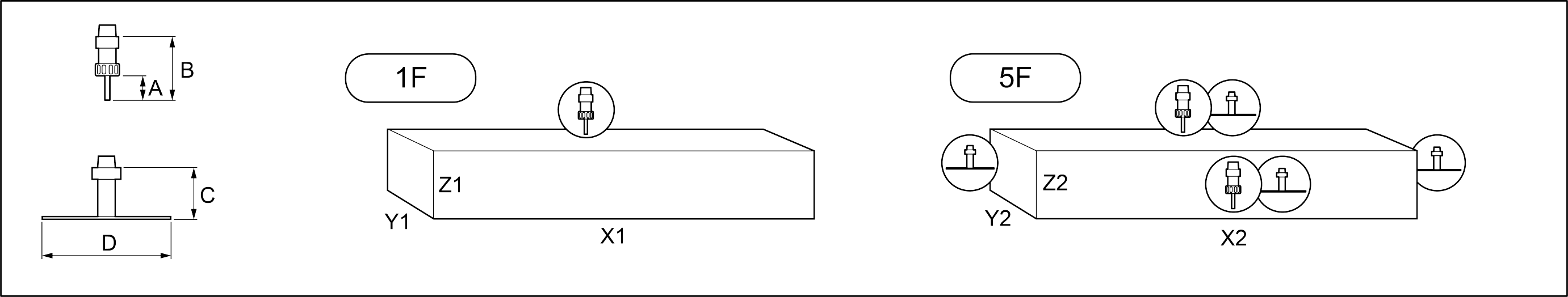

1F = Обработка 1 грани 5F = Обработка 5 граней

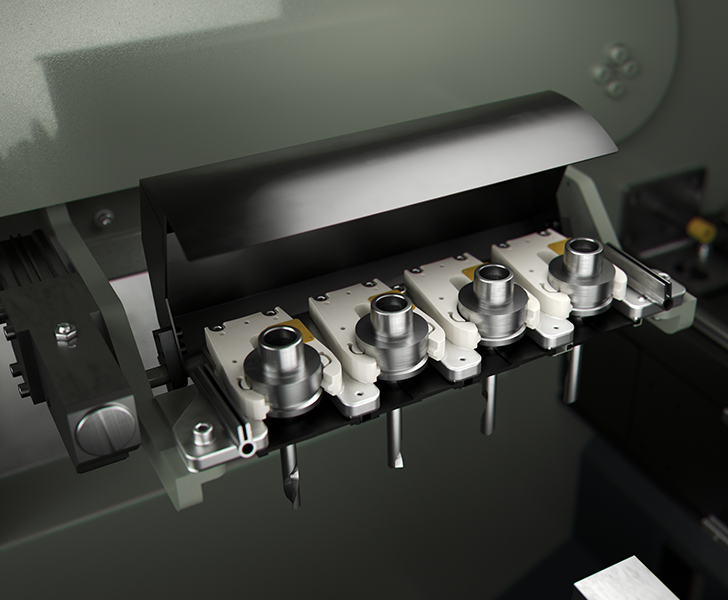

Автоматические
магазины
инструментов
Максимальный диаметр
инструмента: 80 мм
Обработка в пределах
рабочего диапазона
левый +
правый
Обработки за пределами
инструмента: 120 мм
Размеры в мм (*) при наличии инструментов макс. допустимой длины (B = 150 мм), загруженных в автоматический магазин, значение в режиме Z сокращается до 130 mm
(**) при наличии инструментов макс. допустимой длины (B = 150 мм), загруженных в автоматический магазин, значение в режиме Z сокращается до 100 mm

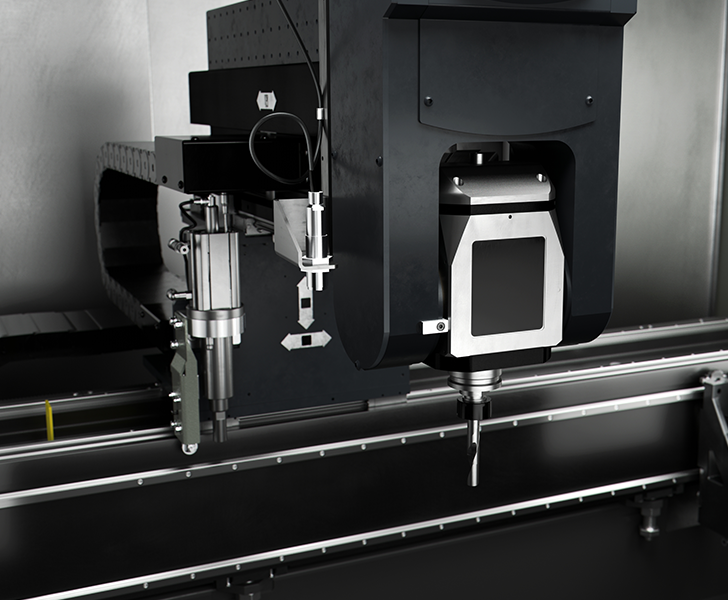

Электрошпиндель на 4 кВт в режиме S1 может достигать скорости вращения 20 000 об/мин. Перемещение электрошпинделя вдоль оси A позволяет выполнить вращение от -90° до +90° и обработку профиля с 3 сторон без необходимости его перемещения. Его можно использовать для профилей из алюминия, ПВХ и легких сплавов. Кроме того, он может обрабатывать прессованную сталь толщиной до 2 мм.

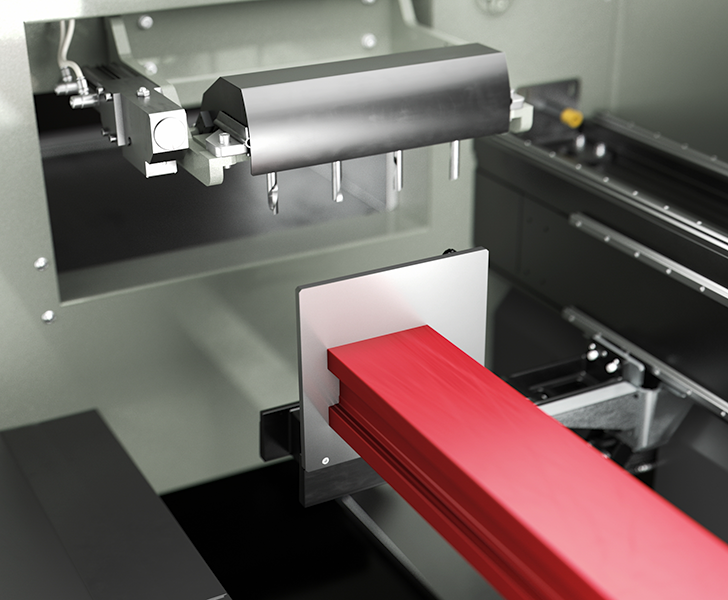

В станке установлен прочный упор, служащий для идентификации размеров обработок; расположенный слева. Выдвижной упор приводится в движение пневматическим цилиндром и автоматически устанавливаются программным обеспечением станка в зависимости от осуществляемой обработки.
