Phantomatic X6

home / категории продукции, станки для обработки алюминия, станки для обработки стали, станки Emmegi, обрабатывающие центры с ЧПУ для алюминия, фрезерные станки для алюминия и стали, промышленные пильные станки, скорость, удобство, интуитивное программное обеспечение, Voilàp Group, промышленные станки для алюминия и стали, обрабатывающие центры с ЧПУ для алюминиевых профилей, раскройные и фрезерные станки для алюминия, пильные станки для металлических профилей, станки для экструзии алюминия, решения для обработки металлических профилей / обрабатывающие центры

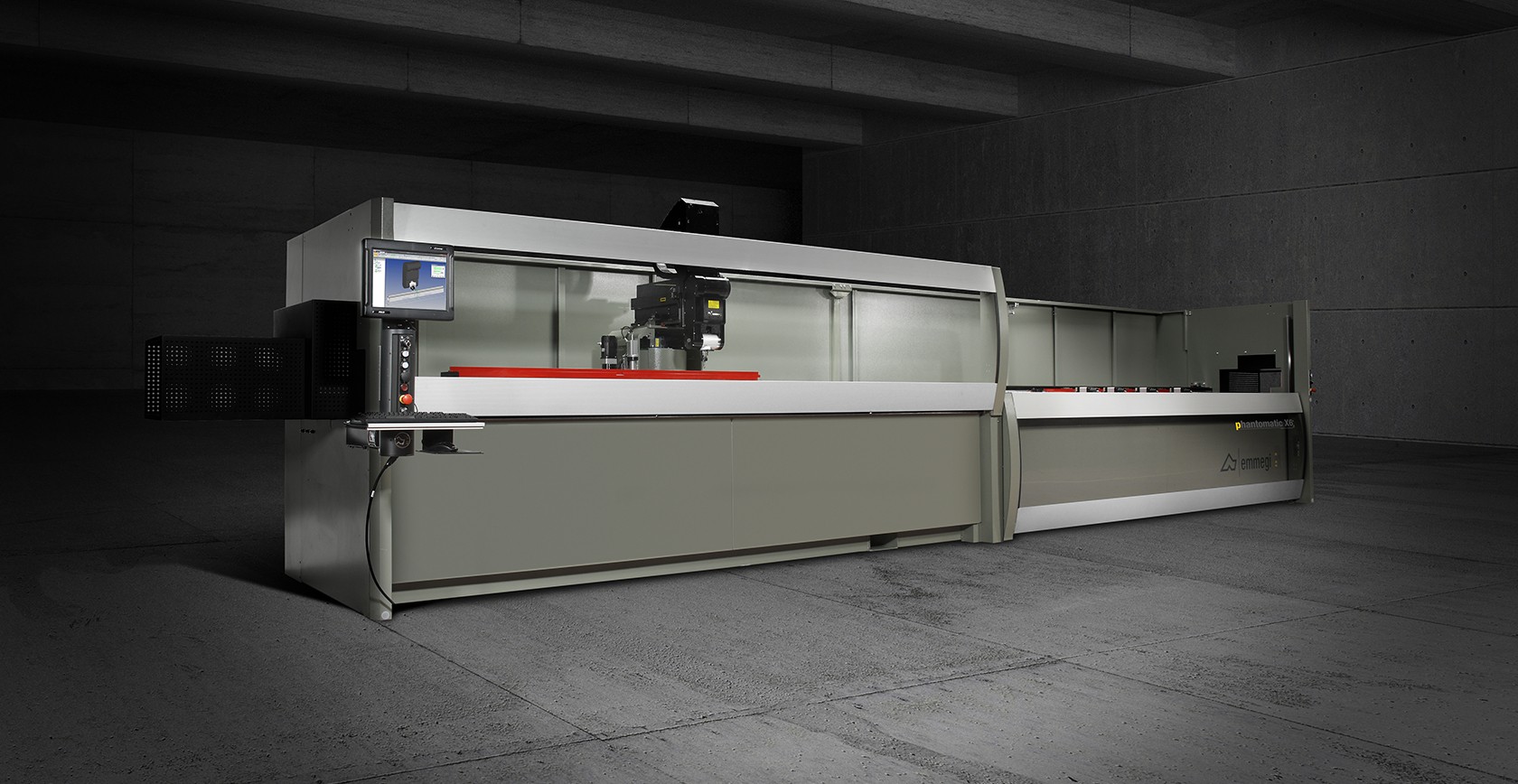

Обрабатывающий центр с ЧПУ с 4 управляемыми осями предназначен для обработки профилей или заготовок из алюминия, ПВХ, легких сплавов в целом и стали до 2 мм. Все модели могут работать в режиме обработки одной заготовки и нескольких заготовок с рабочей зоной профилей длиной до 7,7 м. Модели PHANTOMATIC X6 и PHANTOMATIC X6 HP позволяют работать в динамичном маятниковом режиме в двух независимых зонах. Версия PHANTOMATIC X6 HP с 2 вспомогательными осями для позиционирования зажимов и контрольных упоров позволяет работать в динамическом маятниковом режиме с позиционированием зажимов без останова производства. Все оси ЧПУ являются абсолютными и не требуют обнуления при повторном запуске станка. Оборудован магазином инструментов на 8 мест, встроенным в каретку оси Х, который вмещает угловое устройство и дисковую фрезу для обработки 5 граней заготовки. Четвертая ось ЧПУ обеспечивает вращение электрошпинделя в диапазоне от 0° до 180° с позиционированием при любом значении промежуточного угла. Таким образом, станок может выполнять обработку верхней и боковых сторон профиля под любым углом в пределах указанного диапазона. Кроме того, центр оснащен подвижным рабочим столом, который облегчает операции по загрузке/выгрузке изделий и значительно увеличивает обрабатываемый участок.

Estimate Request

Technical data

РАБОЧИЙ ДИАПАЗОН ОСЕЙ

ОСЬ Х (продольная) (мм)

7.700

ОСЬ Y (поперечная) (мм)

270

ОСЬ Z (вертикальная) (мм)

420

ОСЬ А (вращение электрошпинделя)

0° ÷ 180°

ОСЬ H (позиционирование зажимов) (PHANTOMATIC X6 HP) (мм)

3.300

ОСЬ P (позиционирование зажимов) (PHANTOMATIC X6 HP) (мм)

3.300

ЭЛЕКТРОШПИНДЕЛЬ

Максимальная скорость (обороты/мин)

16.500

Максимальная мощность в режиме S1 (кВт)

Автоматическая сцепка держателя инструмента

Инструментальный конус

HSK - 50F

Охлаждение с теплообменником

АВТОМАТИЧЕСКИЙ МАГАЗИН ИНСТРУМЕНТОВ, ВСТРОЕННЫЙ В КАРЕТКУ

Максимальное количество инструментов в магазине

Максимальное количество угловых устройств, устанавливаемых в магазин инструментов

ФУНКЦИИ

Режим обработки нескольких заготовок (PHANTOMATIC X6 M)

Маятниковый режим работы (PHANTOMATIC X6)

Динамический маятниковый режим работы (PHANTOMATIC Х6 HP)

Обработка крупнокалиберных профилей, длиной до удвоенной максимальной номинальной длины по оси X

Многоступенчатая базовая обработка – до 5 шагов

Управление многоступенчатой обработкой в автоматическом режиме (только маятниковые версии)

Обработка нескольких заготовок по оси Y

Вращение заготовки для обработки с 4-х сторон

ОБРАБАТЫВАЕМЫЕ ПОВЕРХНОСТИ

Прямым инструментом (верхняя сторона и боковые стороны)

Угловым узлом (торцы)

Режущим диском (верхняя сторона, боковые стороны и торцы)

1 + 2 + 2

РАБОЧИЙ ДИАПАЗОН

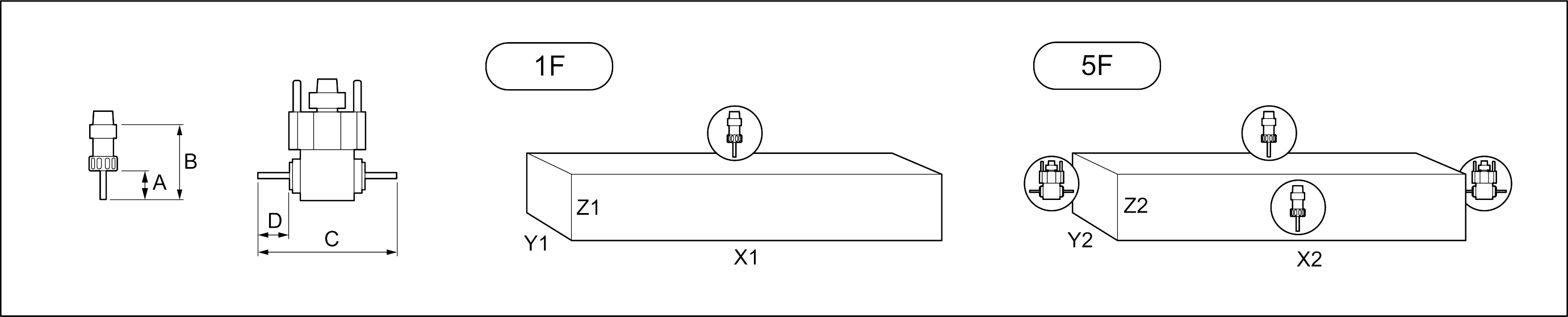

1F = Обработка 1 грани 5F = Обработка 5 граней

		A	B	C	D	X1	Y1	Z1	X2	Y2	Z2
PHANTOMATIC X6 M	одиночная заготовка	45	102	232	45,5	7.700	210	250	7.460	180	250
PHANTOMATIC X6	одиночная заготовка	45	102	232	45,5	7.700	210	250	7.460	180	250
	маятниковый режим	45	102	232	45,5	3.220	210	250	2.980	180	250
PHANTOMATIC X6 HP	одиночная заготовка	45	102	232	45,5	7.320	210	250	7.080	180	250
	маятниковый режим	45	102	232	45,5	3.000	210	250	2.760	180	250

Размеры в мм

ПРОИЗВОДИТЕЛЬНОСТЬ НАРЕЗАНИЯ РЕЗЬБЫ ( метчиком по алюминию на сквозном отверстии)

Уравнителем

Жесткое нарезание (дополнительно)

M10

ПОЗИЦИОНИРОВАНИЕ ПРОФИЛЯ

Контрольные упоры заготовки с пневматическим перемещением

Упоры автоматического позиционирования с использованием независимых осей H и P (PHANTOMATIC X6 HP)

ЗАЩИТНЫЕ УСТРОЙСТВА И ОГРАЖДЕНИЯ

Интегральная защитная кабина станка

Боковые туннели

Включено

Доступно

Электроголовка с 4 осями -X-

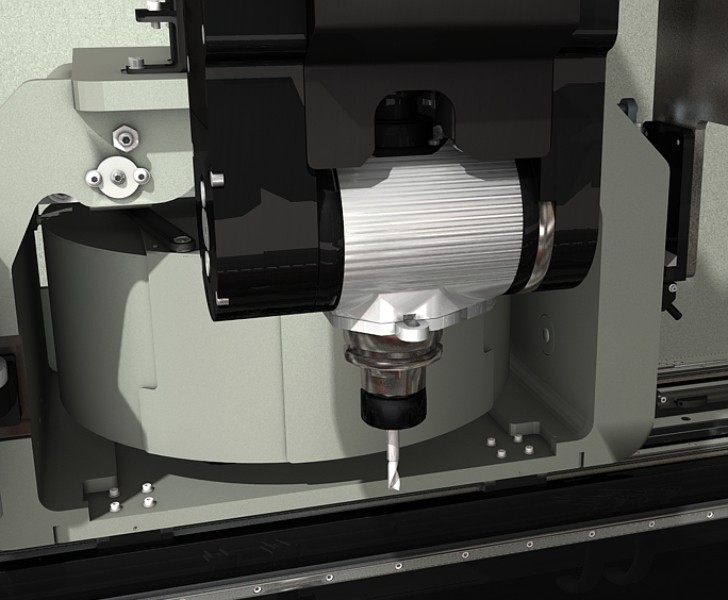

Электрошпиндель мощностью 7 кВт (режим S1) с высоким крутящим моментом предназначен для выполнения особо сложных работ. Перемещение электрошпинделя вдоль оси A позволяет выполнить вращение от 0° до 180° и обработку профиля с 3 сторон без необходимости его перемещения. Благодаря системе смазки, настройку которой можно осуществить из программного обеспечения, шпиндель может работать как с определенными типами прессованной стали, так и алюминиевыми профилями. Двойной бак системы смазки позволяет работать как в режиме минимальной подачи масла, так и в режиме распыления масляной эмульсии.

Интерфейс оператора

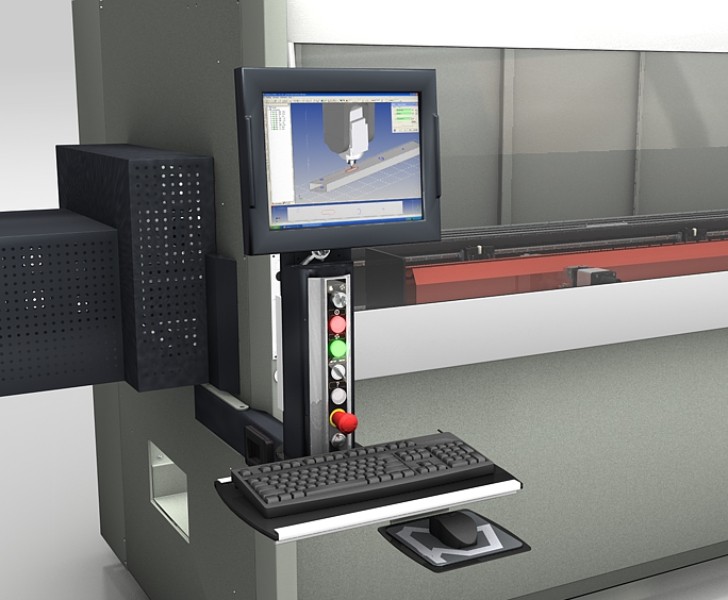

Новая конструкция пульта управления с подвесным интерфейсом позволяет оператору следить за экраном из любого места благодаря возможности вращения монитора по вертикальной оси. Интерфейс оператора оснащен сенсорным экраном с диагональю 15", оснащенным USB-портами для дистанционного соединения с ПК и ЧПУ. Кроме того, он оснащен кнопочной панелью, мышью и клавиатурой, помимо оснащения для подключения устройства считывания штрих-кодов и дистанционного пульта. На передней панели имеется USB-порт для обмена данными.

Зажимы

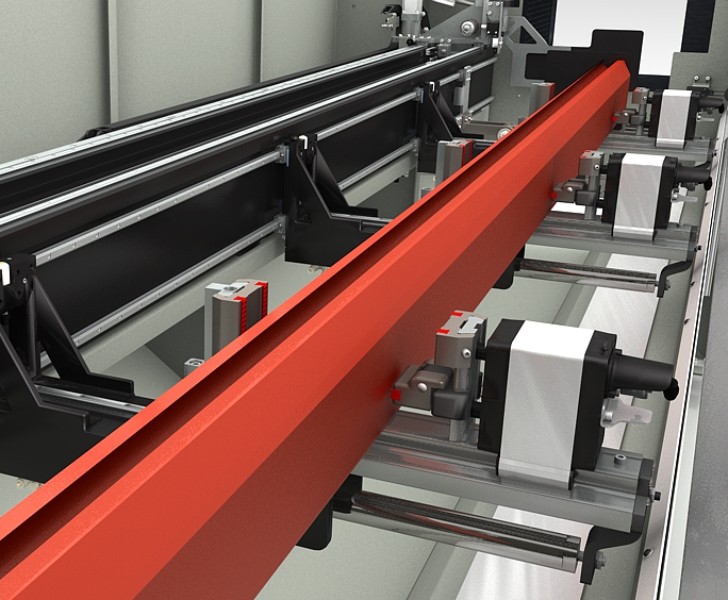

В зависимости от длины заготовки и выполняемой работы, программное обеспечение станка с высокой точностью определяет расположение каждого зажима. Автоматическое позиционирующее устройство обеспечивает захват и смещение зажимов с помощью каретки. Эта операция выполняется с максимальной скоростью и точностью, что исключает задержки и опасность столкновений. Также это позволяет обслуживать станок менее опытным операторам.

Пневматические упоры

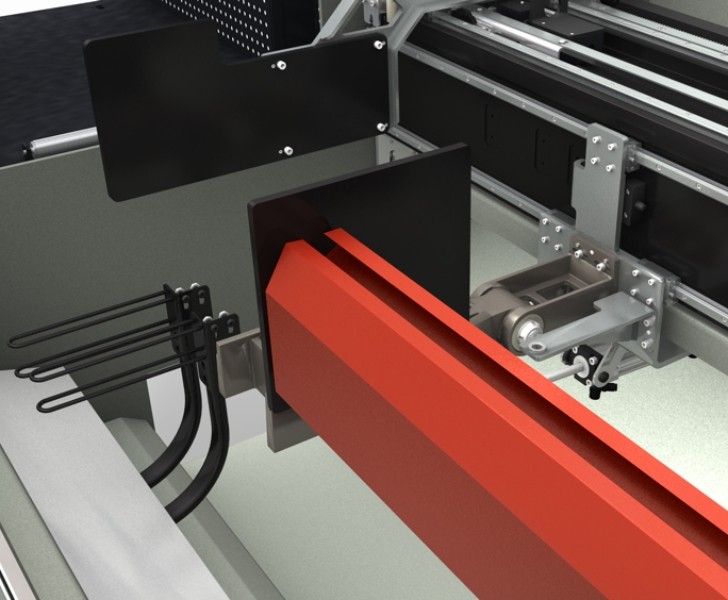

В станке установлены прочные упоры, служащие для идентификации размеров обработок; один из которых расположен слева (стандартная комплектация), а другой – справа (опция). Выдвижные упоры приводятся в движение пневматическим цилиндром и автоматически устанавливаются программным обеспечением станка в зависимости от осуществляемой обработки. Преимущество двойного упора заключается в возможности загрузки нескольких профилей, используя режим обработки нескольких заготовок, а также в возможности повторного позиционирования особенно длинных профилей или обрезков.

Магазин инструментов

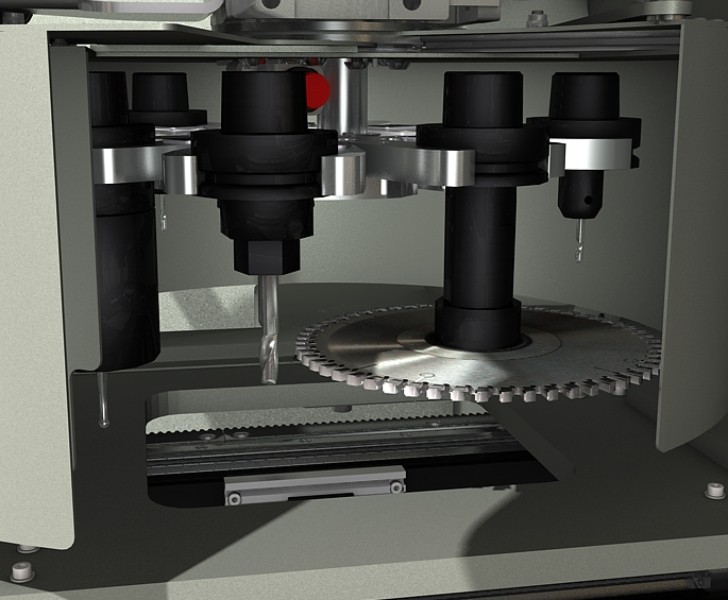

Инструментальный магазин встроен в ось X и располагается в нижней части в более втянутом положении по сравнению со шпинделем, что позволяет существенно снизить время смены инструмента. Эта особенность особенно полезна при обработке передней и задней части профиля, поскольку устраняет необходимость перемещения к инструментальному магазину, который перемещается вместе с электрошпинделем при смене положения. Магазин может вмещать до 8 державок с соответствующими инструментами, настраиваемыми по усмотрению оператора. С помощью датчика контролируется правильное положение инструментальных конусов.

Маятниковый режим

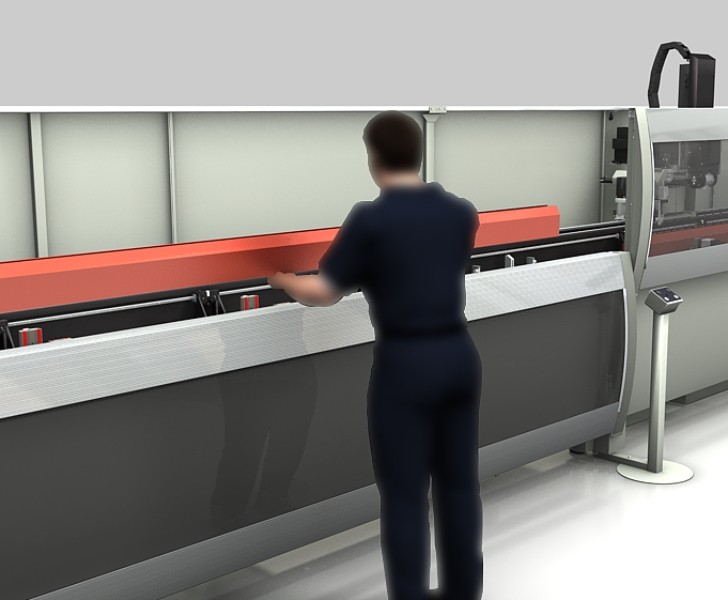

Инновационная рабочая система позволяет до минимума сократить время простоя станка во время загрузки и выгрузки обрабатываемых деталей. Станок позволяет выполнять загрузку и обработку заготовок различных видов и размеров, используя две рабочие зоны. Благодаря такому решению, станок особо пригоден для использования в мастерских по изготовлению переплетов и выполнению небольших заказов, требующих обработки мелких партий отличающихся деталей.
