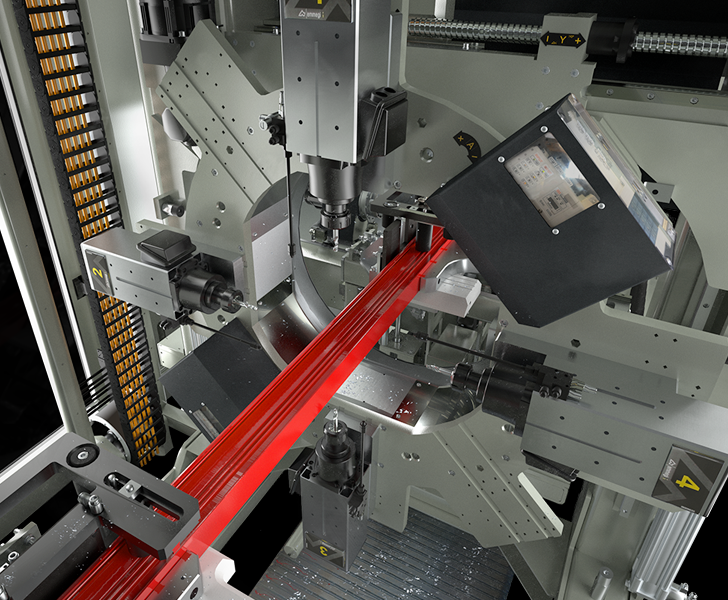

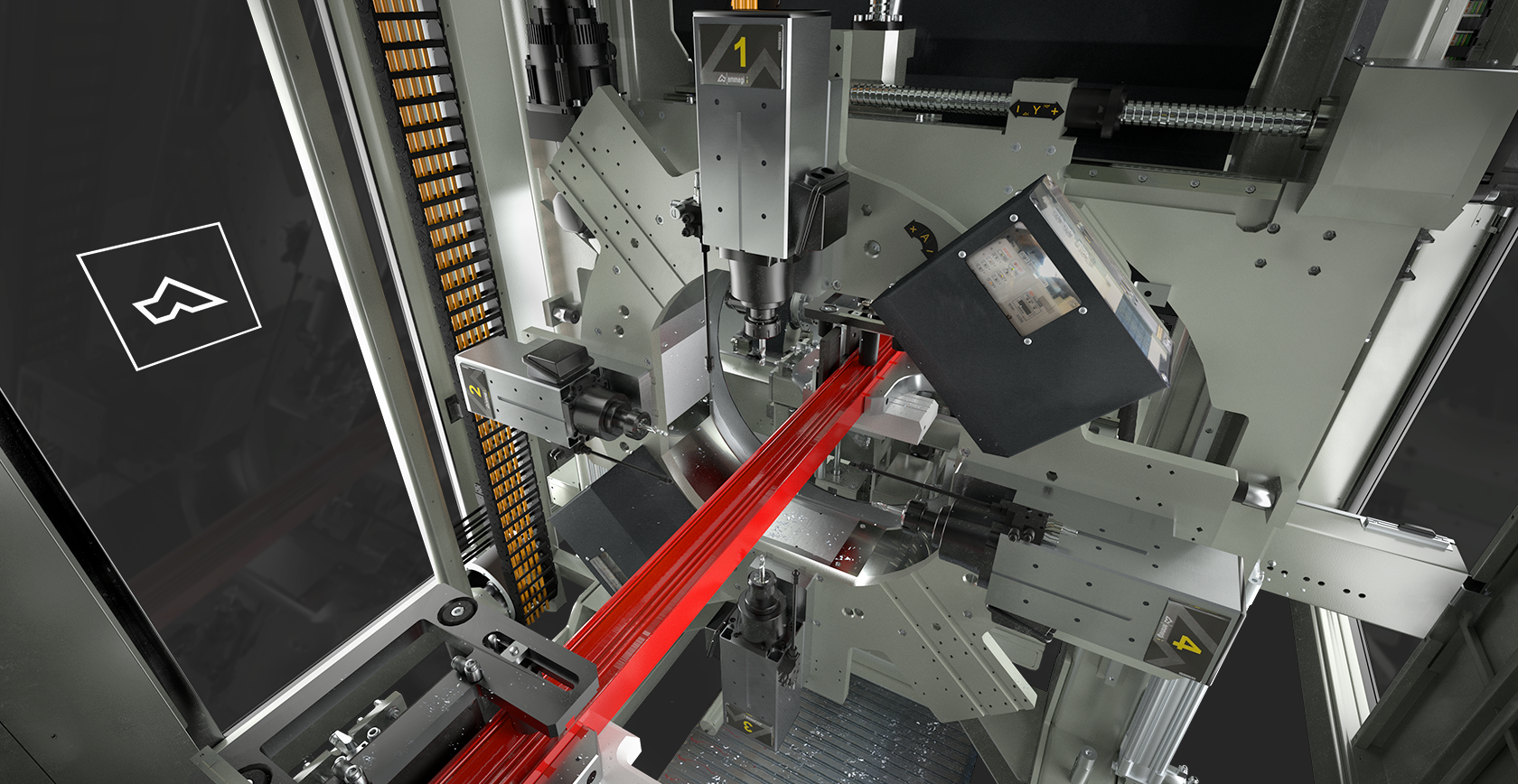

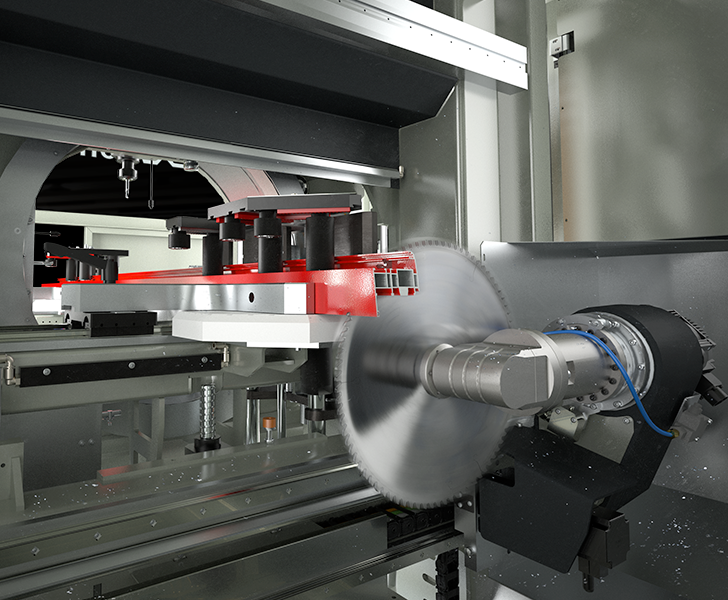

13-осевой обрабатывающий центр с ЧПУ предназначен для осуществления фрезерования, сверления и резки профилей из алюминия и легких сплавов. По заказу он может быть оснащен модулем торцевания. QUADRA L0 состоит из автоматического магазина и системы толчковой подачи профилей до 7500 мм, укомплектованной устройством для перемещения захвата для блокировки профилей. Благодаря движению захвата подающее устройство возвращается в исходное положение, позволяя одновременно загрузочному устройству подготовить следующий профиль. В центральной части находятся модуль фрезерования, модуль резки и по заказу может быть установлен модуль торцевания. На 4-осевом фрезеровочном модуле с ЧПУ установлены 4 электрошпинделя, которые позволяют обрабатывать заготовку по всему контуру, вне зависимости от ее положения. Режущий узел оснащен трех-осевым режущим диском Ø 350 с ЧПУ, перемещающимся в горизонтальном направлении. Дополнительный модуль торцевания работает на двух осях ЧПУ, используя узел фрез. В QUADRA L0 входит также автоматический выталкиватель для перемещения от режущего узла на разгрузочный магазин. Узел состоит из магазина с поперечными ремнями для разгрузки обработанных заготовок длиной до 4000 мм (дополнительно 7500 мм). Обрабатывающий узел оснащен звуконепроницаемой кабиной, расположенной в центральной рабочей части, которая помимо защиты оператора, позволяет снизить уровень шумового воздействия.
Загрузка и разгрузка с одной и той же стороны
1 - Подача слева
2 - Подача справа

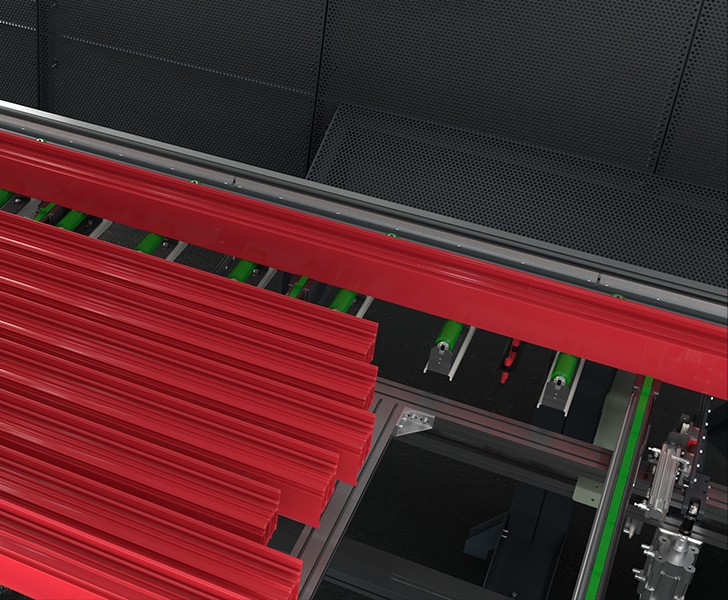

A - автоматический магазин с системой толкательной подачи L 7500 мм
B - фрезерный модуль на упорном подшипнике
C - модуль резки
D - ыгрузчик
* - обработанных деталей

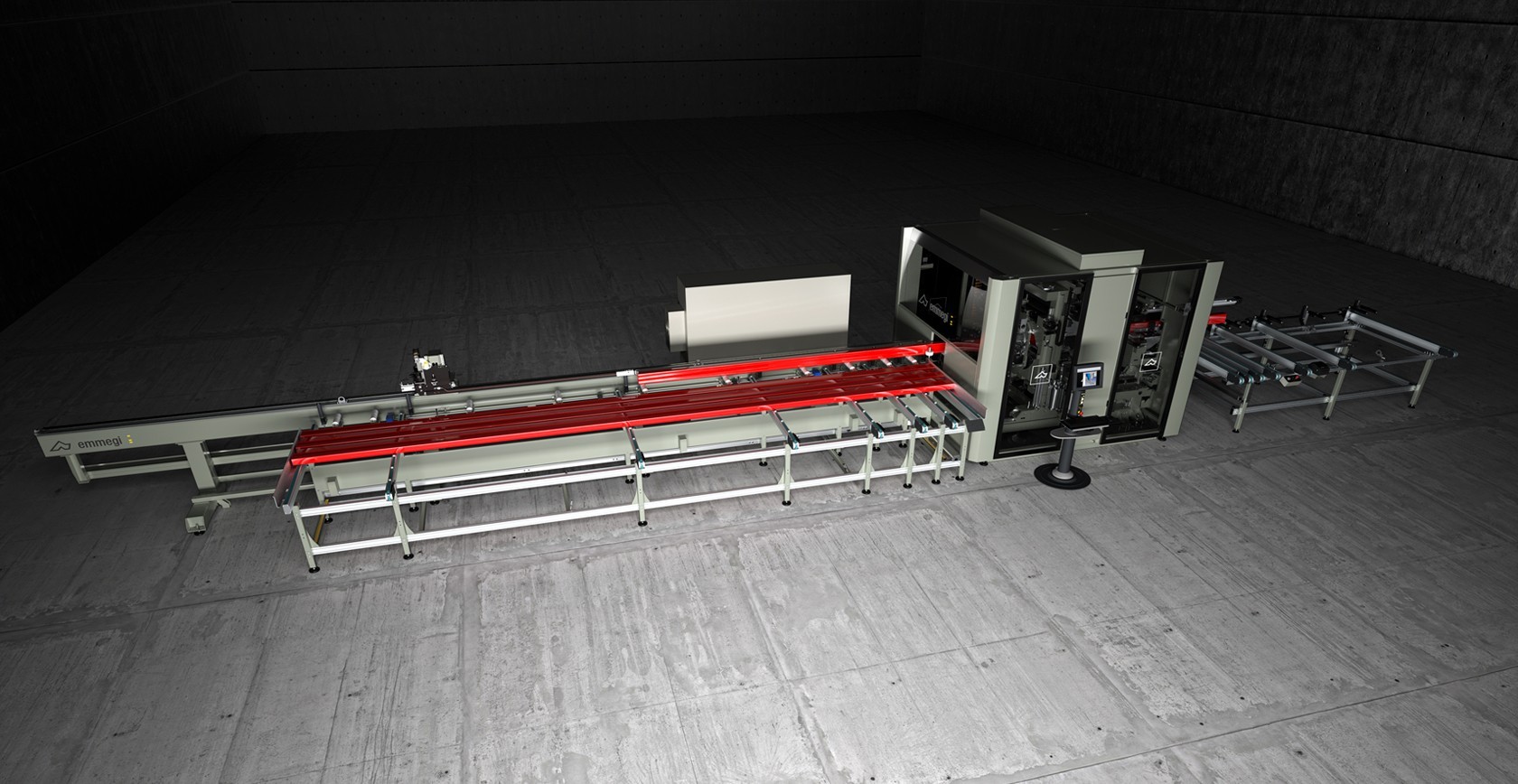

Доступные конфигурации
вид сбоку загрузки профиля

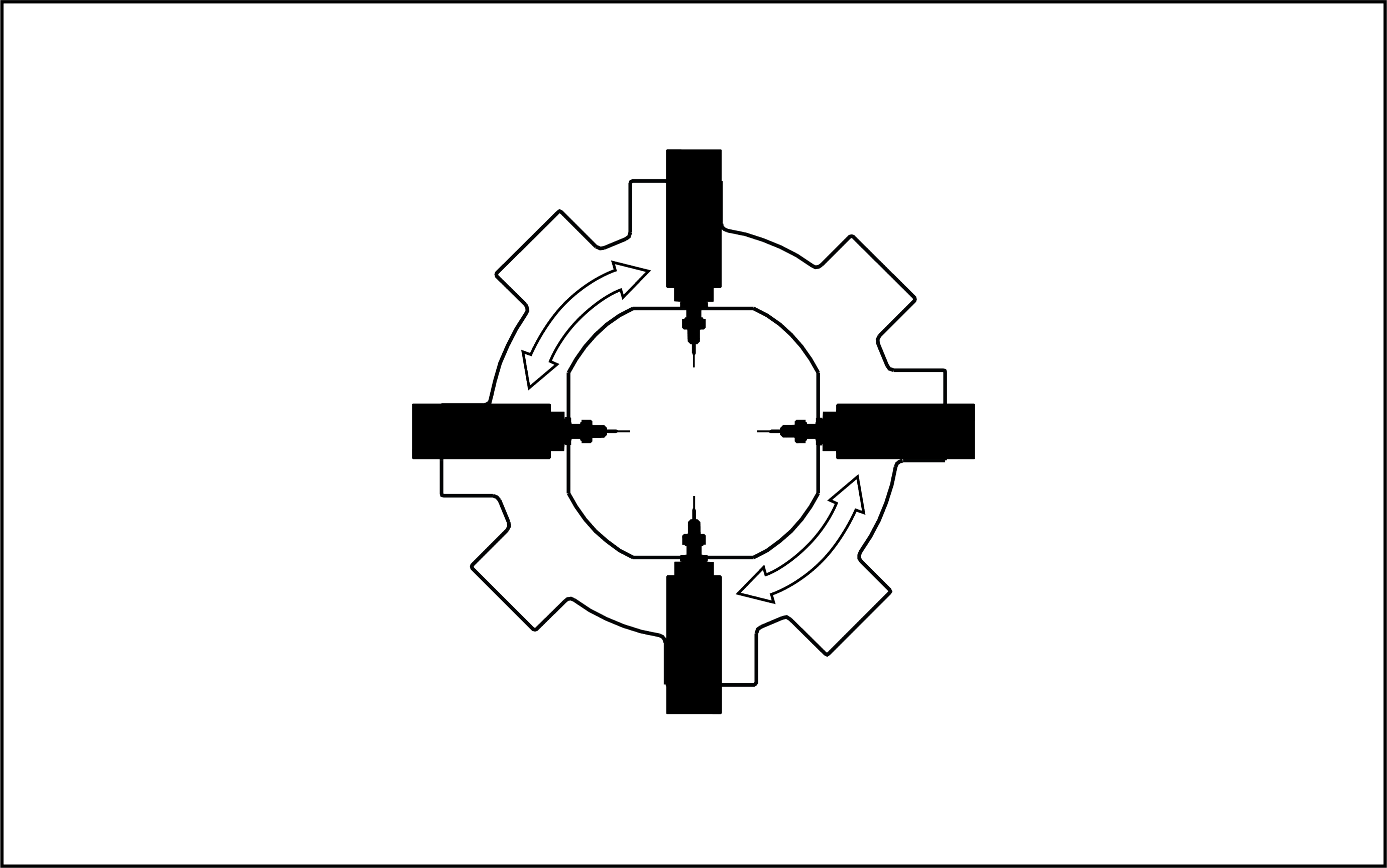

Конфигурация электрошпинделей
4 фиксированных электрошпинделя

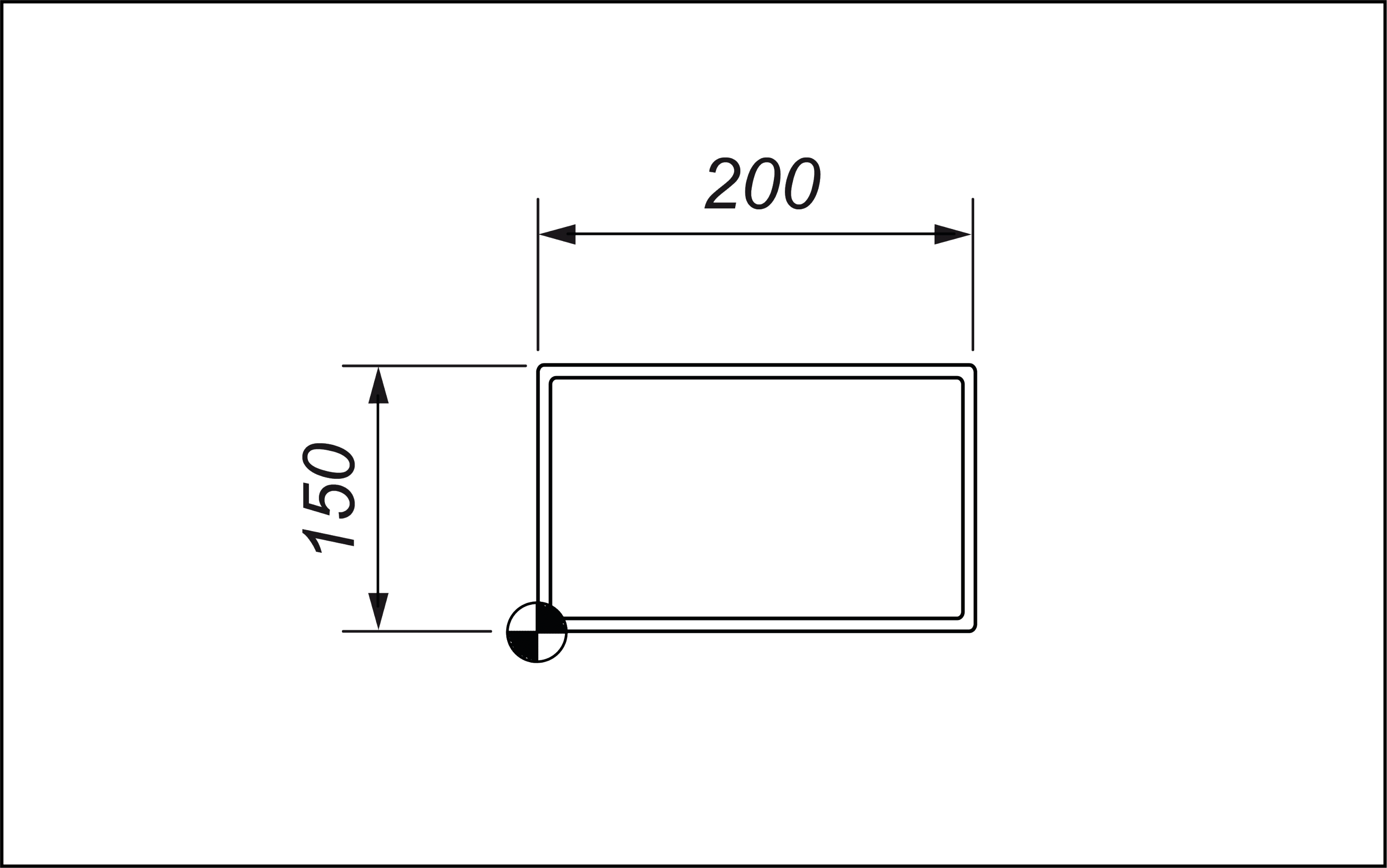

Обрабатываемый размер
максимальное гарантированное поперечное
сечение профиля при обработке 4 граней
под углом 90°

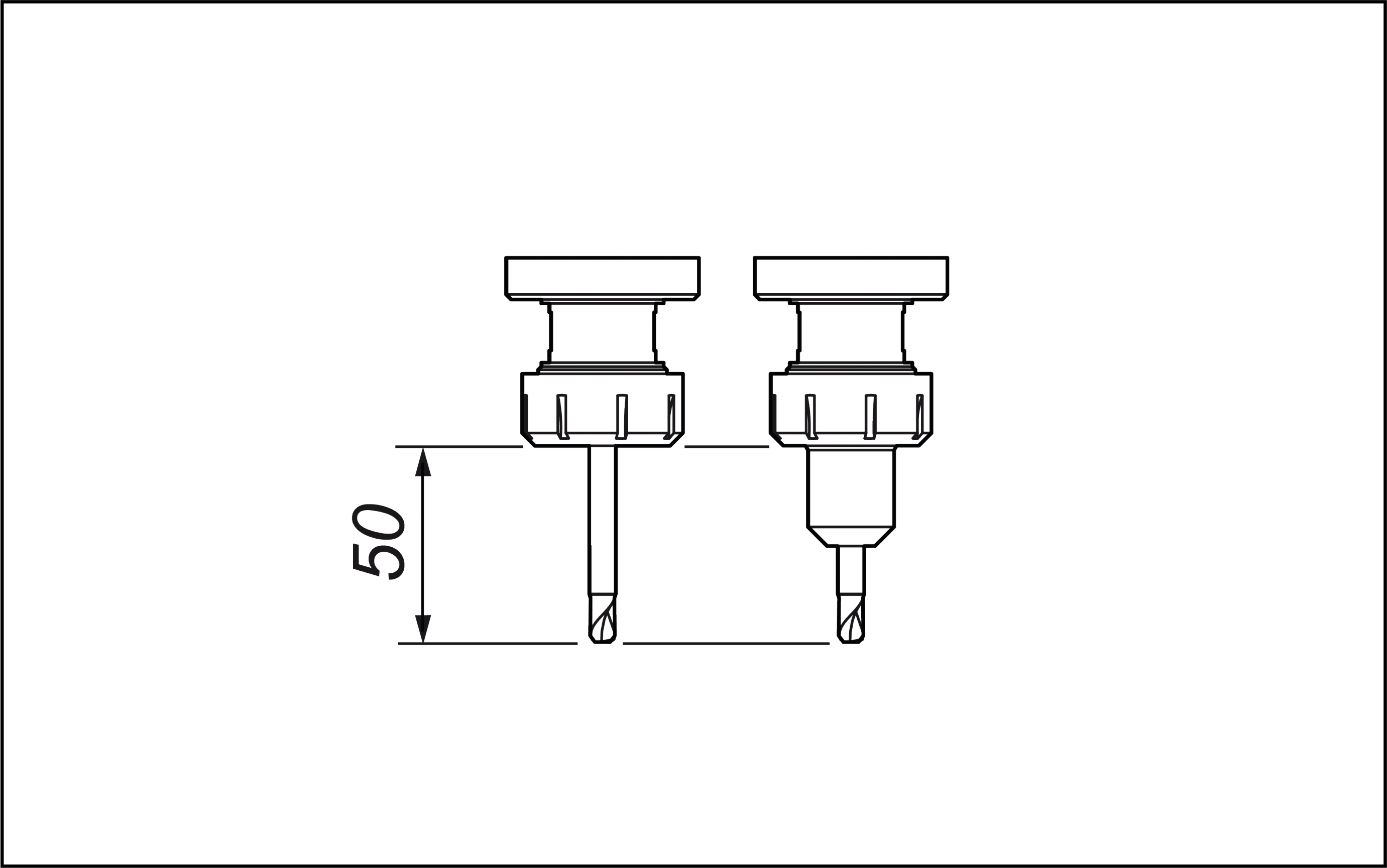

Эталонные инструменты
выступ эталонного инструмента,
принятый для расчета диаграмм

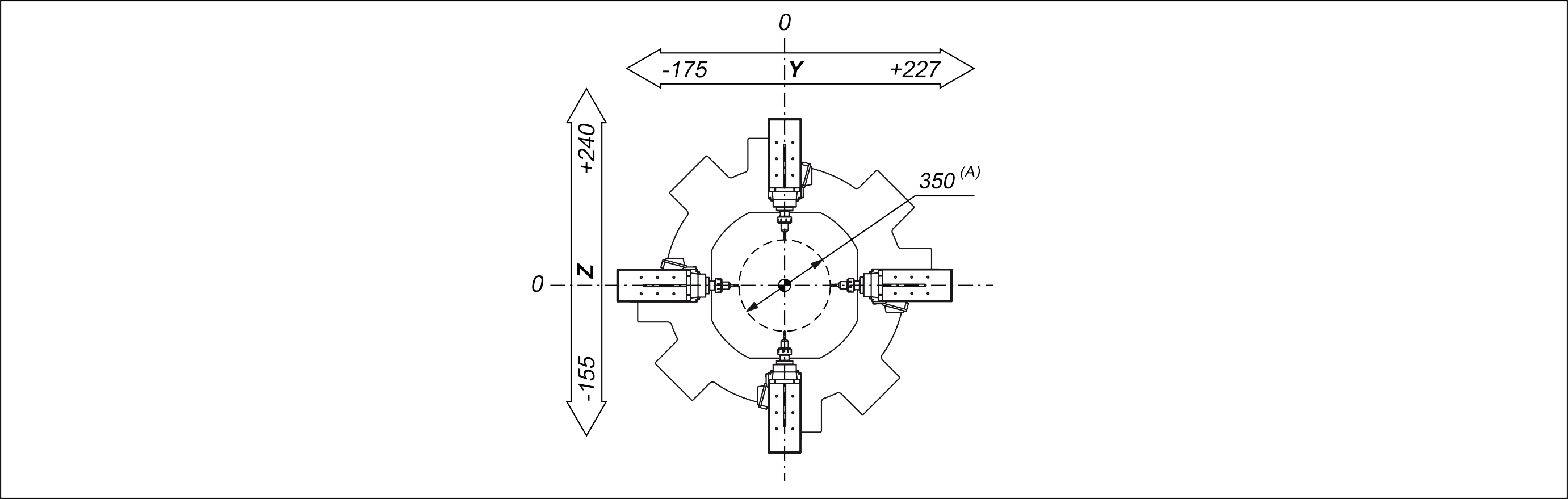

Рабочий диапазон
ход осей и траектории эталонных инструментов по оси А
(A) электрошпиндели в рабочем положении
(*) рабочие характеристики необходимо проверить после анализа конкретных профилей и соответствующих видов обработки
Внимание: размер, который можно обработать во фрезерном узле, не соответствует сечению, которое можно обработать в режущем узле. Проверьте рабочую диаграмму режущего блока.
Высокоточная и высокоскоростная система позиционирования профилей с ЧПУ. Система оснащена зажимом для блокировки профиля с ручной регулировкой положения; в качестве дополнительного варианта может быть предоставлена автоматическая система управления горизонтальным и вертикальным положениями по двум осям при помощи ЧПУ. Ременной загрузочный магазин служит для загрузки профилей длиной до 7,5 м. Передача движения осуществляется по зубчатой рейке посредством редуктора с сокращенным люфтом для поддержания стандартов точности, которые обеспечиваются ЧПУ. Подающее устройство перемещается по закрепленным бетоном и закаленным рейкам посредством шариковых втулок. Интегральная защита тележки позиционирования профиля обеспечивает максимальную безопасность, ограничивая пространство, занимаемое станком, в пользу большего свободного пространства в цеху.
