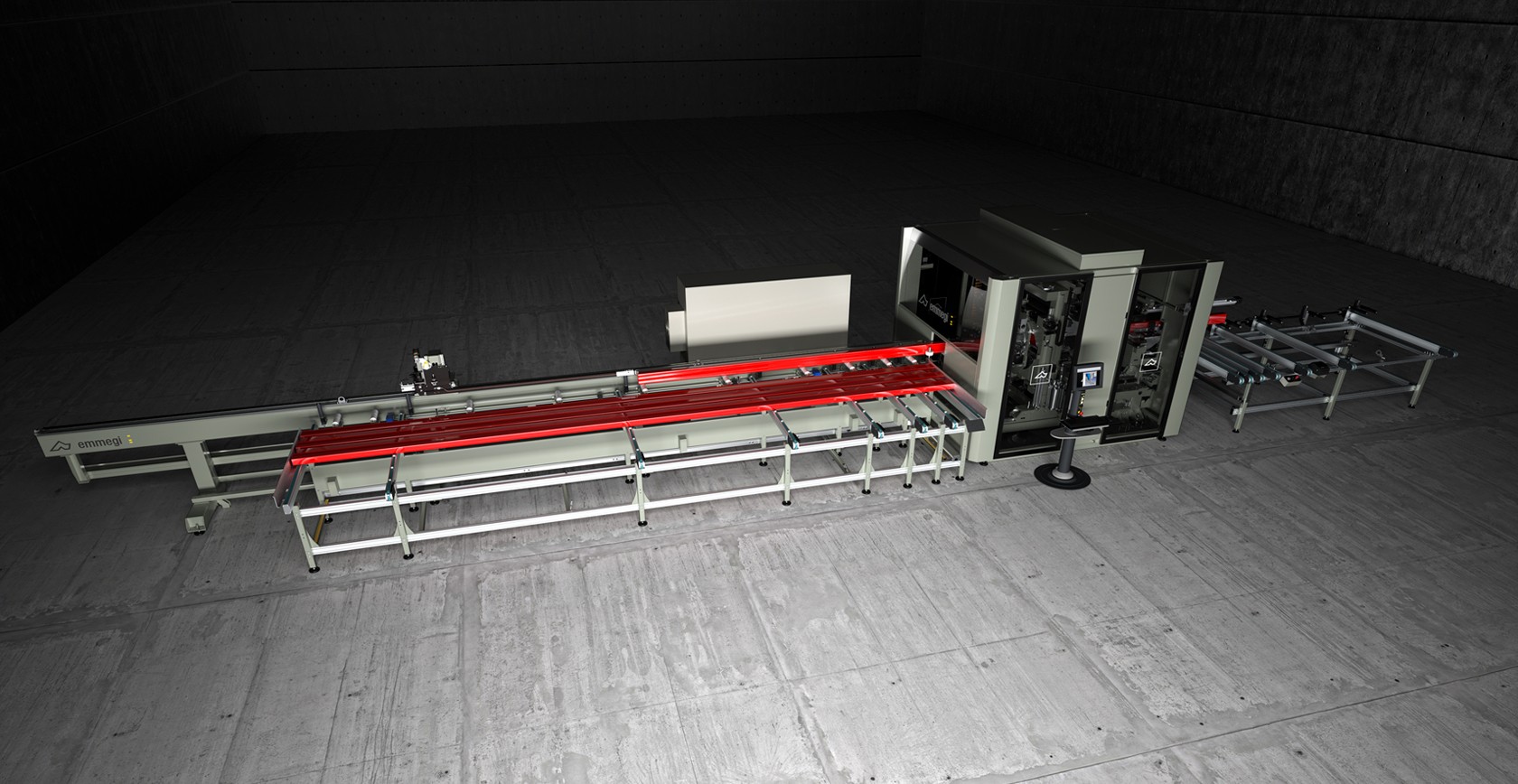

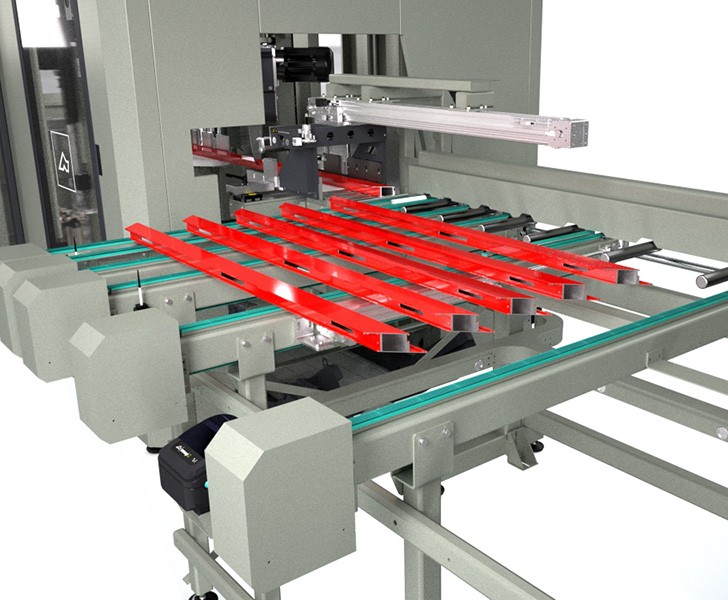

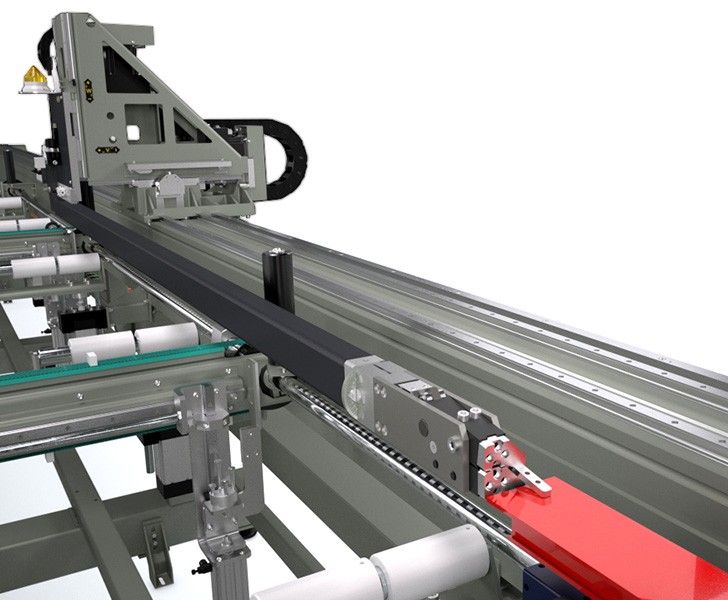

12- осевой обрабатывающий центр с ЧПУ предназначен для проведения операций фрезерования, сверления и резки профилей из алюминия и легких сплавов. Он состоит из автоматического магазина и системы толчковой подачи профилей длиной до 7500 мм, укомплектованной устройством для перемещения захвата для блокировки профиля. Благодаря перемещению захвата подающее устройство возвращается в исходное положение, позволяя одновременно загрузочному устройству подготовить следующий профиль. В центральной части находятся модуль фрезерования и модуль резки. На 4-осевом фрезеровочном модуле с ЧПУ установлены от 4 до 6 шпинделей, позволяющих обрабатывать заготовку по всему контуру, независимо от ее положения. Режущий модуль оснащен опускающимся 3-осевым режущим диском Ø 600 мм с ЧПУ. Он также включает в себя автоматический выталкиватель от режущего узла к разгрузочному магазину. Узел состоит из магазина с поперечными ремнями для разгрузки обработанных заготовок длиной до 4000 мм (дополнительно 7500 мм). Обрабатывающий узел может оснащаться звуконепроницаемой кабиной (дополнительно), расположенной в центральной рабочей части, которая помимо защиты оператора, позволяет снизить уровень шумового воздействия.

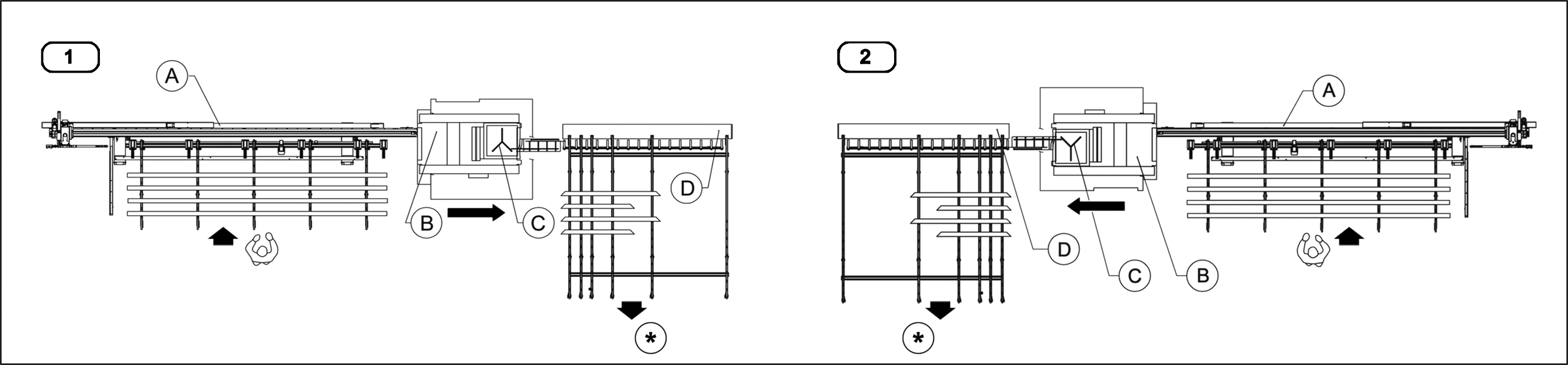

Подача слева
Загрузка и разгрузка с одной и той же стороны
Подача справа
QUADRA оснащен уникальной системой опорно-поворотного круга, на котором могут одновременно работать от 4 до 6 рабочих узлов, интерполированных по 4 осям: X, Y, Z, A (поворот на 360° вокруг оси профиля). Высокочастотные электрические шпиндели с воздушным охлаждением мощностью до 5,6 кВт в режиме S1 предусматривают крепление инструмента ER 32. Каждый узел оснащается системой освобождения рабочего участка каждого электрошпинделя посредством каретки на ползунах с циркулирующими шариками.

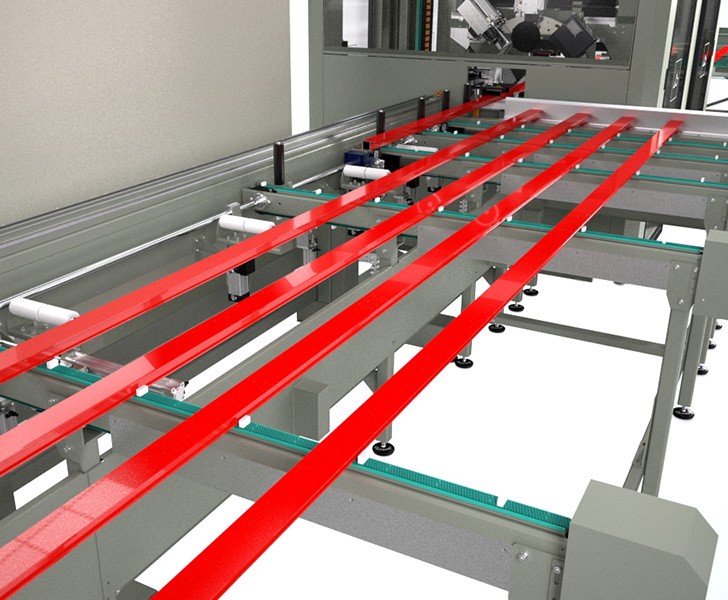

Ременной магазин большой вместимости для загрузки профилей поставляется в базовой версии для прутков массой до 60 кг, в дополнительной усиленной версии для прутков массой до 120 кг. Максимальная длина профилей: 7,5 м. Загрузка профилей в определенных условиях может осуществляться без останова производства по сравнению с захватом системы позиционирования. Во время загрузки или разгрузки дополнительная система опрокидывания по необходимости автоматически поворачивает заготовку на 90°.
