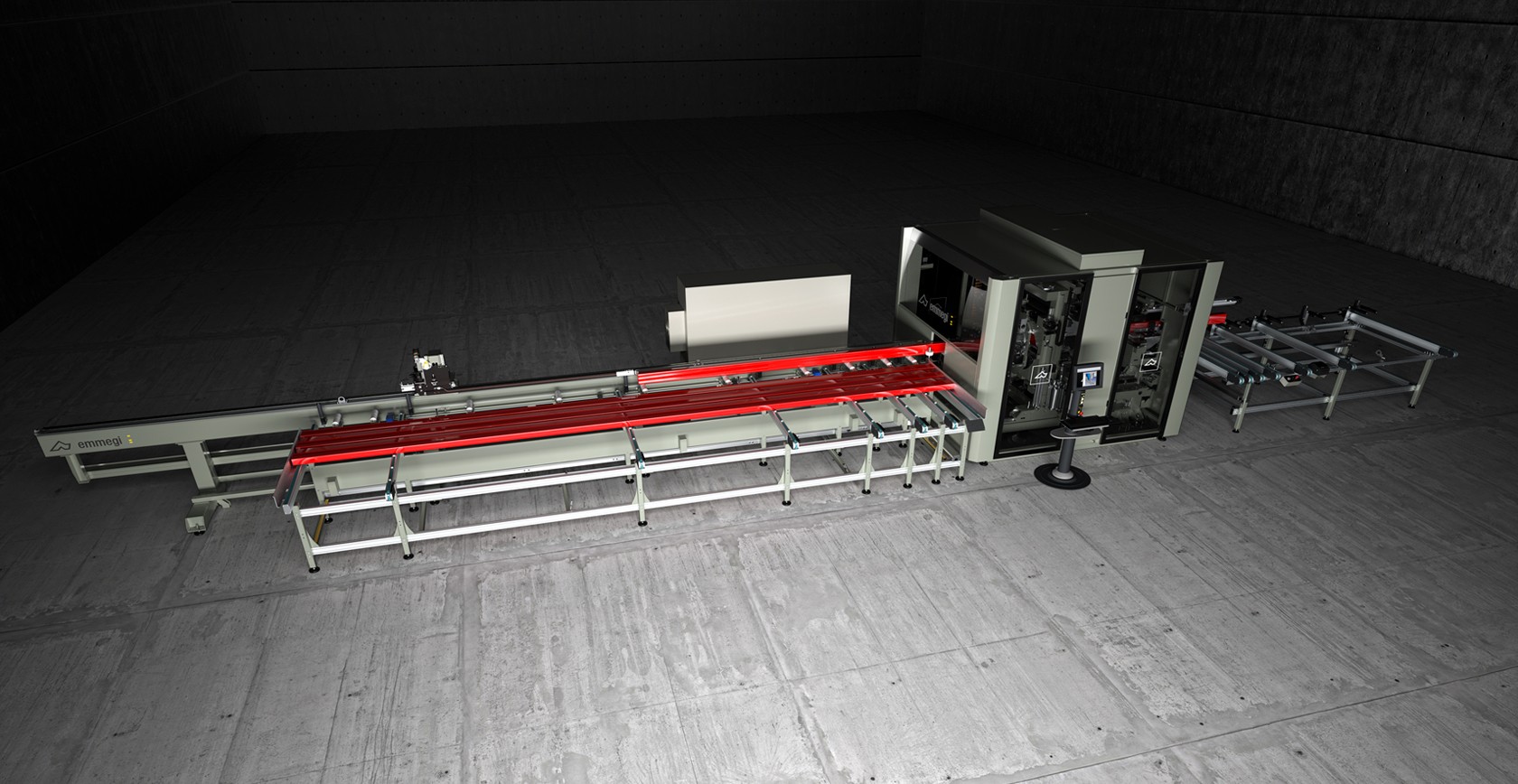

18-осевой обрабатывающий центр с ЧПУ предназначен для осуществления фрезерования, сверления и резки профилей из алюминия и легких сплавов. QUADRA L2 состоит из автоматического магазина и системы толчковой подачи профилей до 7500 мм, укомплектованной устройством для движения зажима для блокировки профилей. Благодаря движению зажима питатель возвращается в исходное положение, позволяя одновременно загрузочному устройству подготовить следующий профиль. В части A1:E11 находятся модуль фрезерования, два модуля резки и модуль торцевания. На 4-осевом фрезеровочном модуле с ЧПУ установлены от 4 до 6 шпинделей, позволяющих обрабатывать заготовку по всему контуру, вне зависимости от ее положения. Главный режущий узел оснащен опускающимся трех-осевым режущим диском Ø 600 мм с ЧПУ. Вторичный режущий узел оснащен трех-осевым режущим диском Ø 350 с ЧПУ, который может выполнять поступающие и вращательные движения на горизонтальной оси ЧПУ. Модуль торцевания работает на двух осях ЧПУ, используя узел фрез. В QUADRA L2 входит также автоматическое извлекающее устройство для перемещения от режущего узла к разгрузочному магазину. Узел состоит из магазина с поперечными ремнями для разгрузки обработанных заготовок длиной до 4000 мм (факультативно 7500 мм). Обрабатывающий узел оснащен звуконепроницаемой кабиной, расположенной в центральной рабочей части, которая помимо защиты оператора позволяет снизить уровень шумового воздействия.
Technical data arrow_drop_down

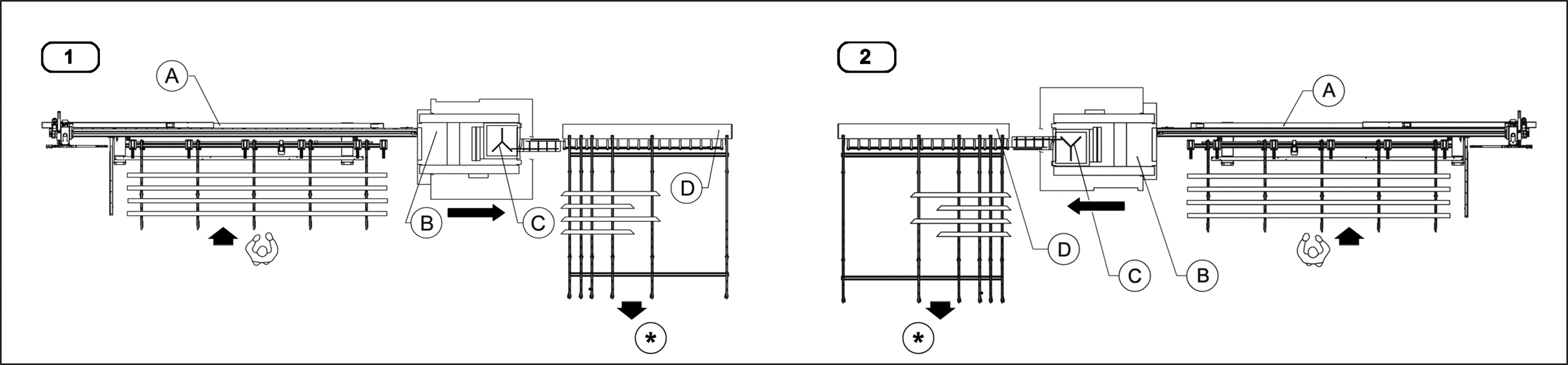

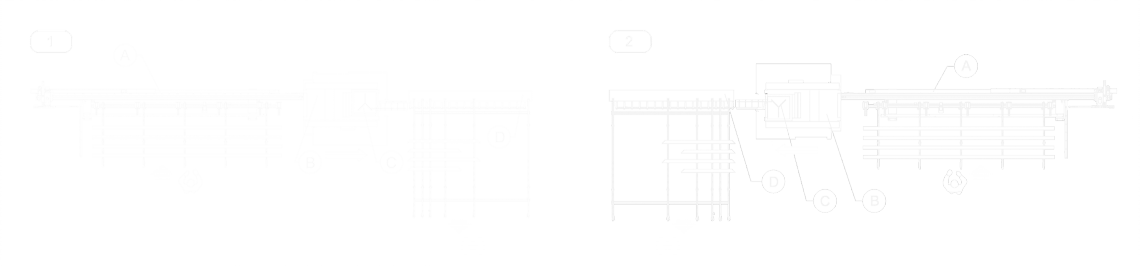

СХЕМА РАСПОЛОЖЕНИЯ
РАБОЧИЙ ДИАПАЗОН ОСЕЙ
ОСЬ Х (продольная) (мм)
320
ОСЬ Y (поперечная) (мм)
402
ОСЬ Z (вертикальная) (мм)
395
ОСЬ А (вращение поворотного основания)
0° ÷ 360°
ОСЬ U (установка положения профиля) (мм)
9.660
ОСЬ Н (вертикальное движение режущего узла) (мм)
627
ОСЬ P (поперечное движение режущего узла) (мм)
880
ОСЬ B (движение моторизованного зажима) (мм)
790
ОСЬ ZG (вертикальное движение горизонтального режущего узла) (мм)
190
ОСЬ YL (поперечное движение горизонтального режущего узла) (мм)
1.300
ФРЕЗЕРОВОЧНЫЙ БЛОК
Электрошпиндели с воздушным охлаждением
4
Узел вращения электрошпинделей на опорном основании
0° ÷ 360°
Максимальная мощность в режиме S1 (кВт)
5,6
Максимальная скорость (обороты/мин)
24.000
Крепление инструмента
ER 32
Максимальное количество рабочих узлов
6
Освобождение рабочего участка обрабатывающих узлов посредством каретки на ползунах с циркулирующими шариками (ход 110 мм)

РАБОЧИЙ ДИАПАЗОН ФРЕЗЕРНОГО УЗЛА
ВЕРТИКАЛЬНЫЙ РЕЖУЩИЙ УЗЕЛ
Диаметр твердосплавного (widia) диска (мм)
600
Позиционирование режущего диска с ЧПУ
-48° ÷ 245°
Мощность двигателя фрезы (кВт)
3
ГОРИЗОНТАЛЬНЫЙ РЕЖУЩИЙ УЗЕЛ
Диаметр твердосплавного (widia) диска (мм)
350
Позиционирование режущего диска с ЧПУ
-45° ÷ +45°
Мощность двигателя фрезы (кВт)
0,85
СХЕМА РЕЗКИ
ТОРЦОВОЧНЫЙ УЗЕЛ
Максимальный диаметр фрезы (мм)
200
Максимальная высота пакета фрез (мм)
128,5
Максимальная скорость вращения (обороты/мин)
8.000
Диаметр втулки фрезодержателя (мм)
32
ФУНКЦИИ
Фрезерование, сверление, торцевание и разрезание заготовки непосредственно на целом профиле

Включено
Доступно
Вертикальный модуль резки
Модуль резки с ЧПУ оснащен опускающимся режущим диском диаметром 600 мм с перемещением по 3 осям и рабочим полем от -48° до +245°, что позволяет выполнять различные виды торцевания экструдированных заготовок. Сегменты блокируются и перемещаются с помощью двух моторизованных зажимов на осях ЧПУ.
обрабатывающие центры Quadra L2 Вертикальный модуль резки Emmegi
обрабатывающие центры Quadra L2 Автоматическая подача профилей и выгрузка деталей Emmegi
Автоматическая подача профилей и выгрузка деталей
Высокоточная и высокоскоростная система позиционирования профилей с ЧПУ. Система оснащена зажимом для блокирования профиля с автоматической регулировкой горизонтального и вертикального положения по двум осям ЧПУ. Чтобы обеспечить зажим любого типа профиля без ручного вмешательства, имеется также числовое управление осью вращения зажима, без которого регулировка производится вручную. Ременные загрузочные и разгрузочные магазины позволяют загружать профили длиной до 7,5 м и выгружать профили длиной до 4,0 м, дополнительно - до 7,5 м. При необходимости, как при загрузке, так и при разгрузке дополнительная система опрокидывания может автоматически повернуть заготовку на 90°.
Горизонтальный модуль резки
Одноголовочный режущий узел с горизонтальным перемещением и ЧПУ оснащен лезвием 350 мм с широким сектором резки: от -45° до +45°. Установка углов резки выполняется полностью автоматически и управляется перемещением по 3 осям ЧУ. Горизонтальная подача позволяет осуществлять резку крупногабаритных профилей, а также осуществлять особые виды резки.
обрабатывающие центры Quadra L2 Горизонтальный модуль резки Emmegi
обрабатывающие центры Quadra L2 Фрезеровочный узел Emmegi

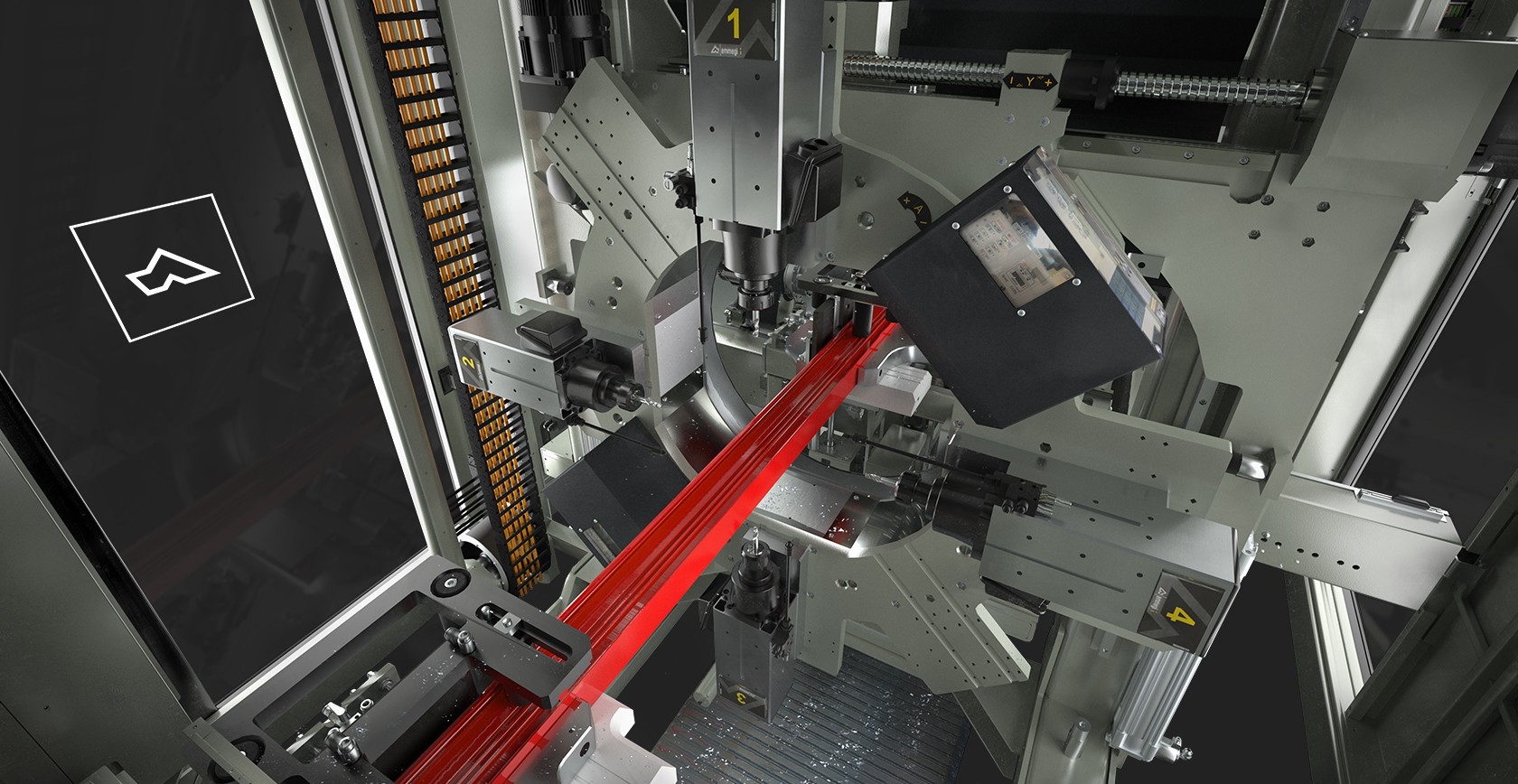

Фрезеровочный узел

QUADRA оснащен уникальной системой опорно-поворотного круга, на котором могут одновременно работать от 4 до 6 рабочих узлов, интерполированных по 4 осям: X, Y, Z, A (поворот на 360° вокруг оси профиля). Высокочастотные электрические шпиндели с воздушным охлаждением мощностью до 5,6 кВт в режиме S1 предусматривают крепление инструмента ER 32. Каждый узел оснащается системой освобождения рабочего участка каждого электрошпинделя посредством каретки на ползунах с циркулирующими шариками.

Модуль торцевания
Торцовочный блок оснащен узлом фрез с регулируемой скоростью вращения до 8 000 об./мин. Он оснащен устройством быстрой смены узла фрез с пневматическим приводом. Взаимодействует с горизонтальным режущим узлом, с которым использует одну и ту же опорную балку. Три режущих и торцовочных модуля позволяют выгружать отходы в отверстие, которое дополнительно оснащается стальной лентой для удаления отходов.
обрабатывающие центры Quadra L2 Модуль торцевания Emmegi
обрабатывающие центры Quadra L2 Принтер этикеток Emmegi
Принтер этикеток (По желанию)
Промышленный принтер этикеток позволяет идентифицировать каждый отрезанный профиль с помощью идентификационных характеристик из списка резки. Кроме того, печать штрих-кодов позволяет легко идентифицировать сам профиль, что особенно практично для последующих этапов обработки на обрабатывающих центрах или вспомогательных сборочных линиях.
