Quadra L3

home / Категории товаров / обрабатывающие центры

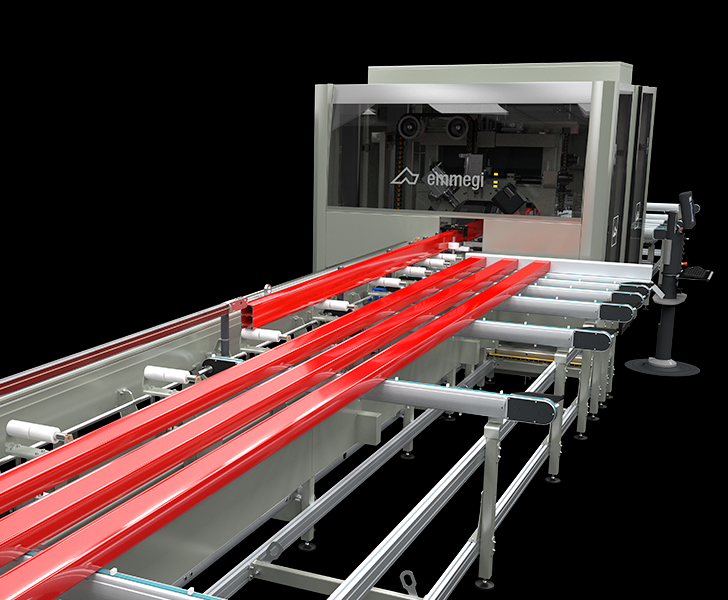

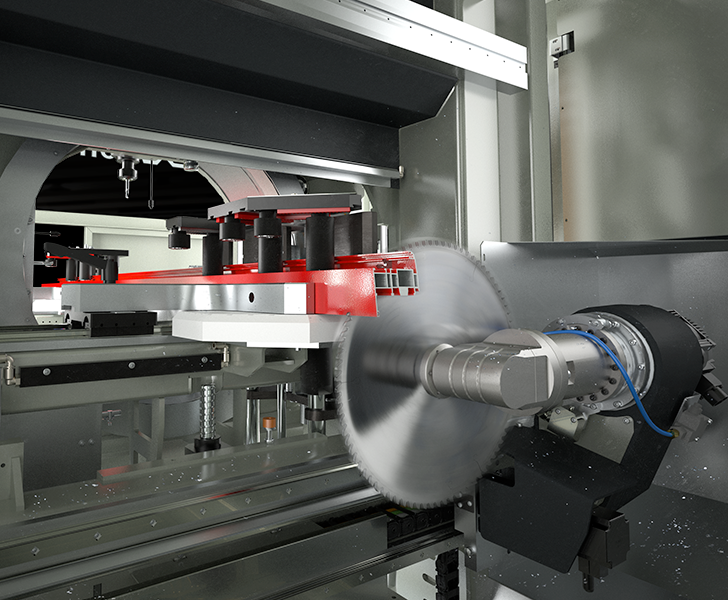

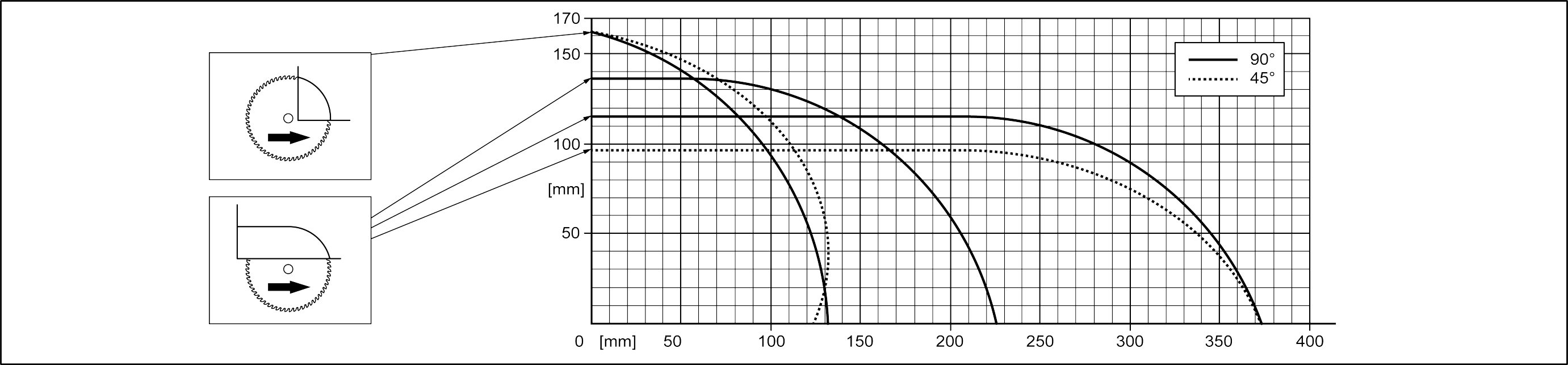

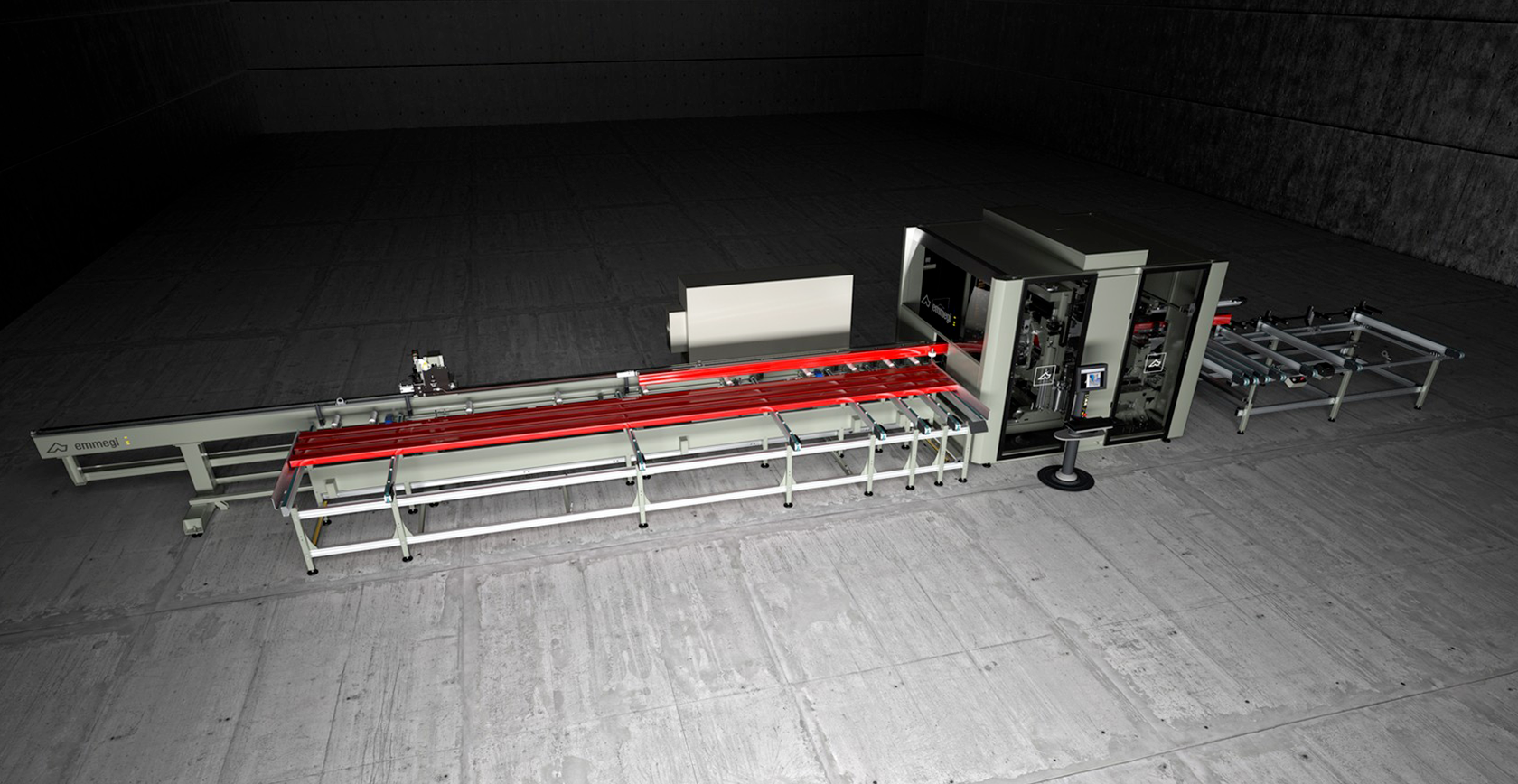

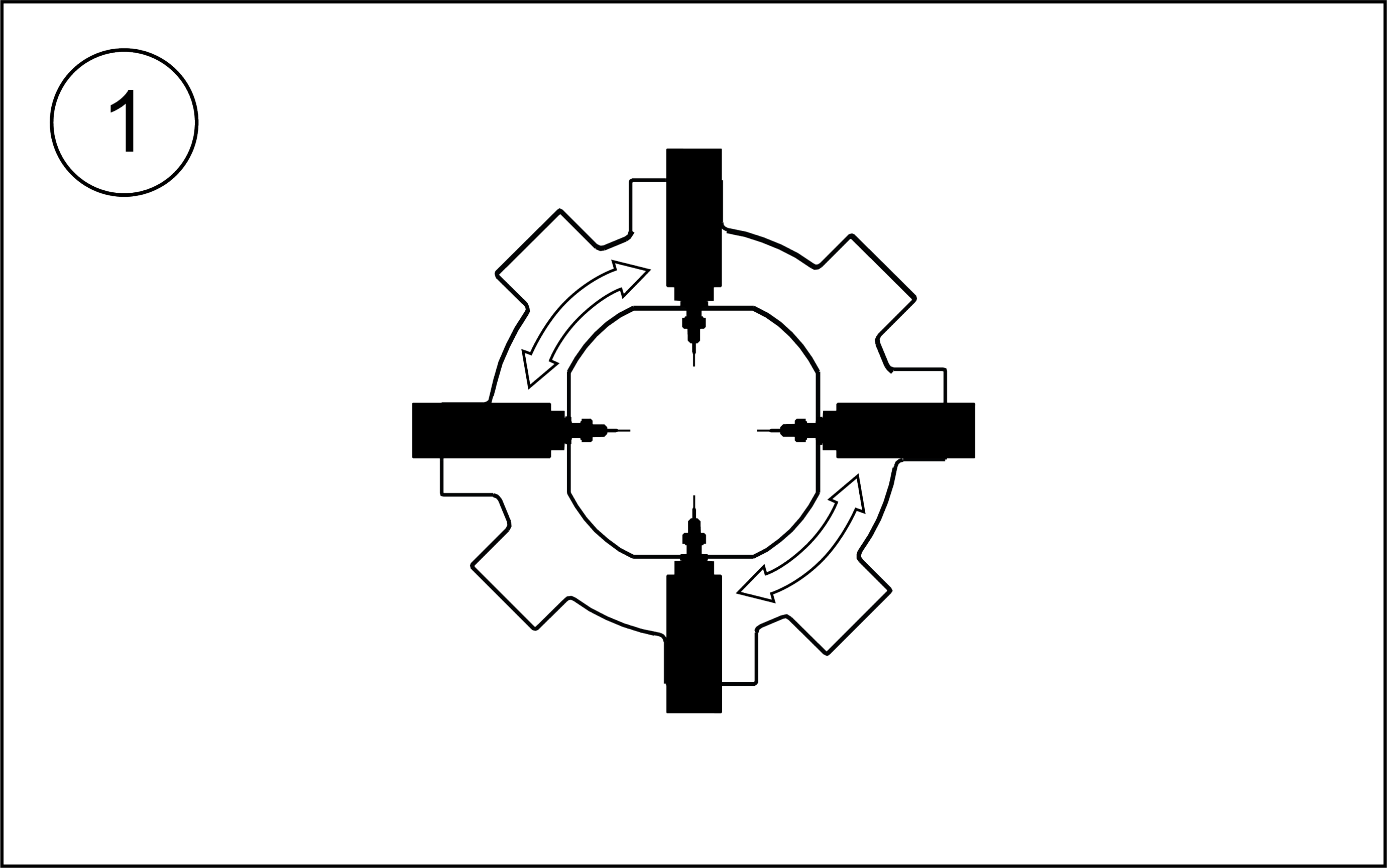

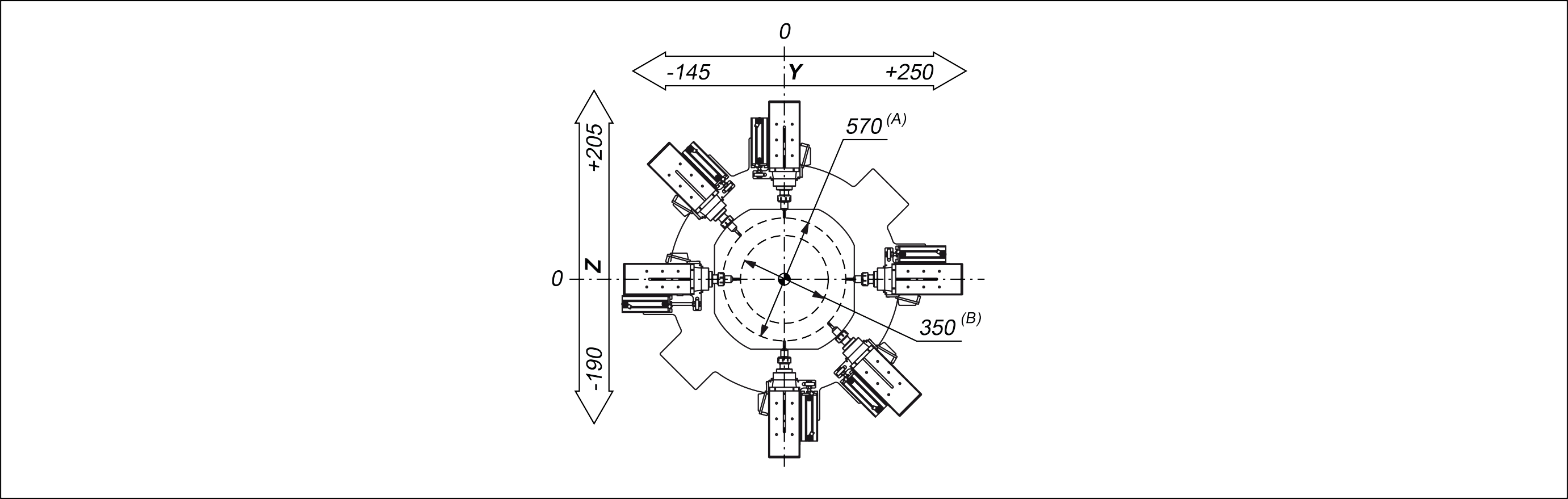

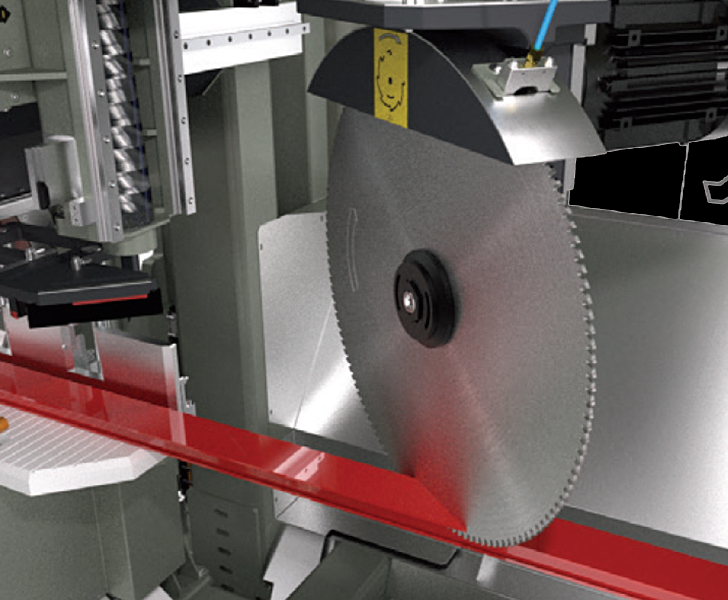

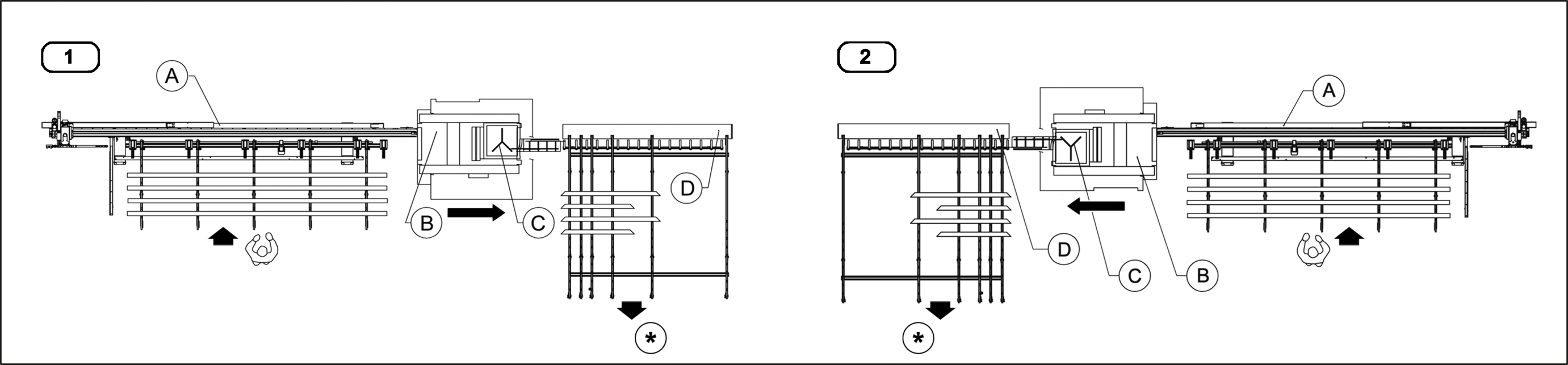

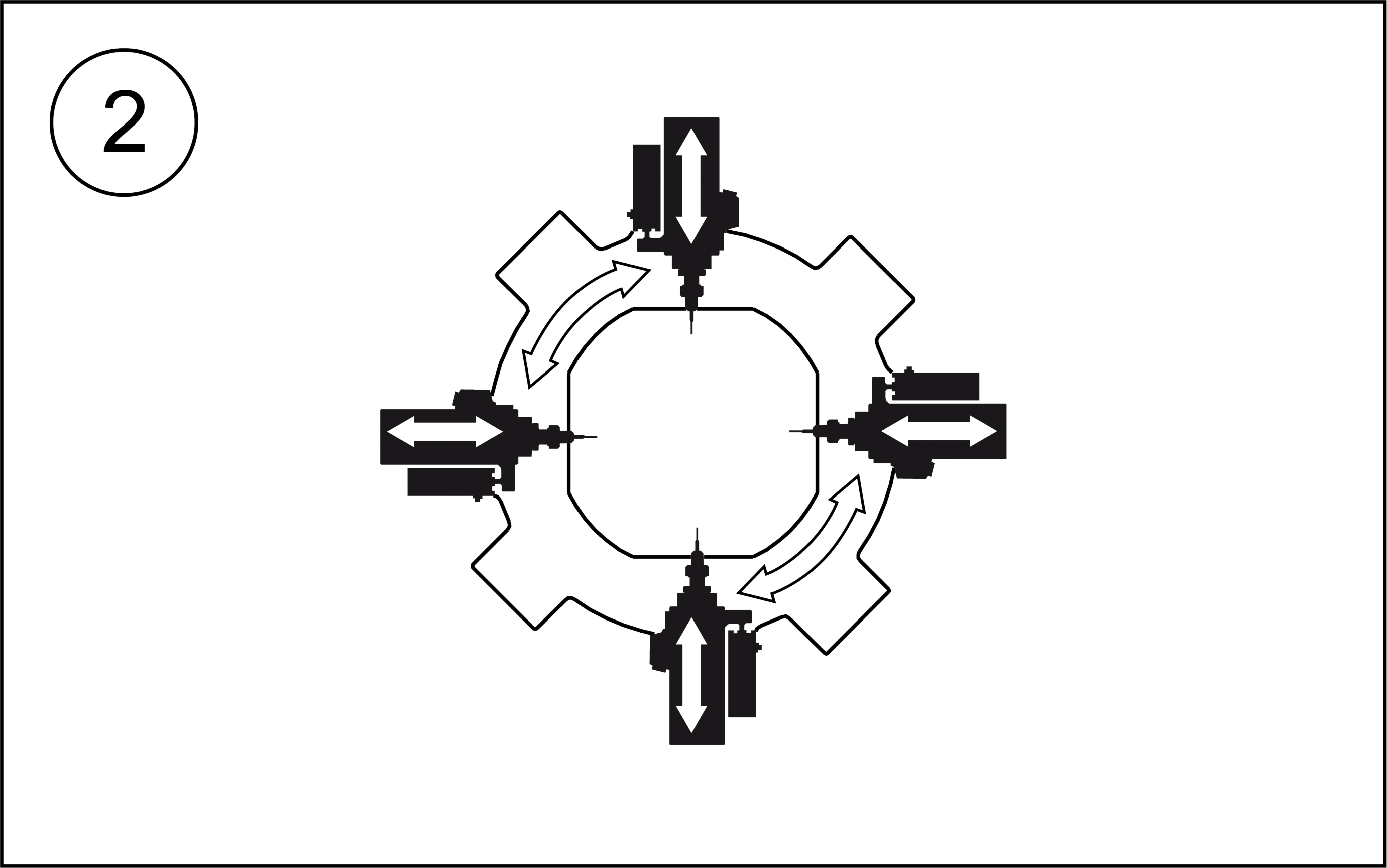

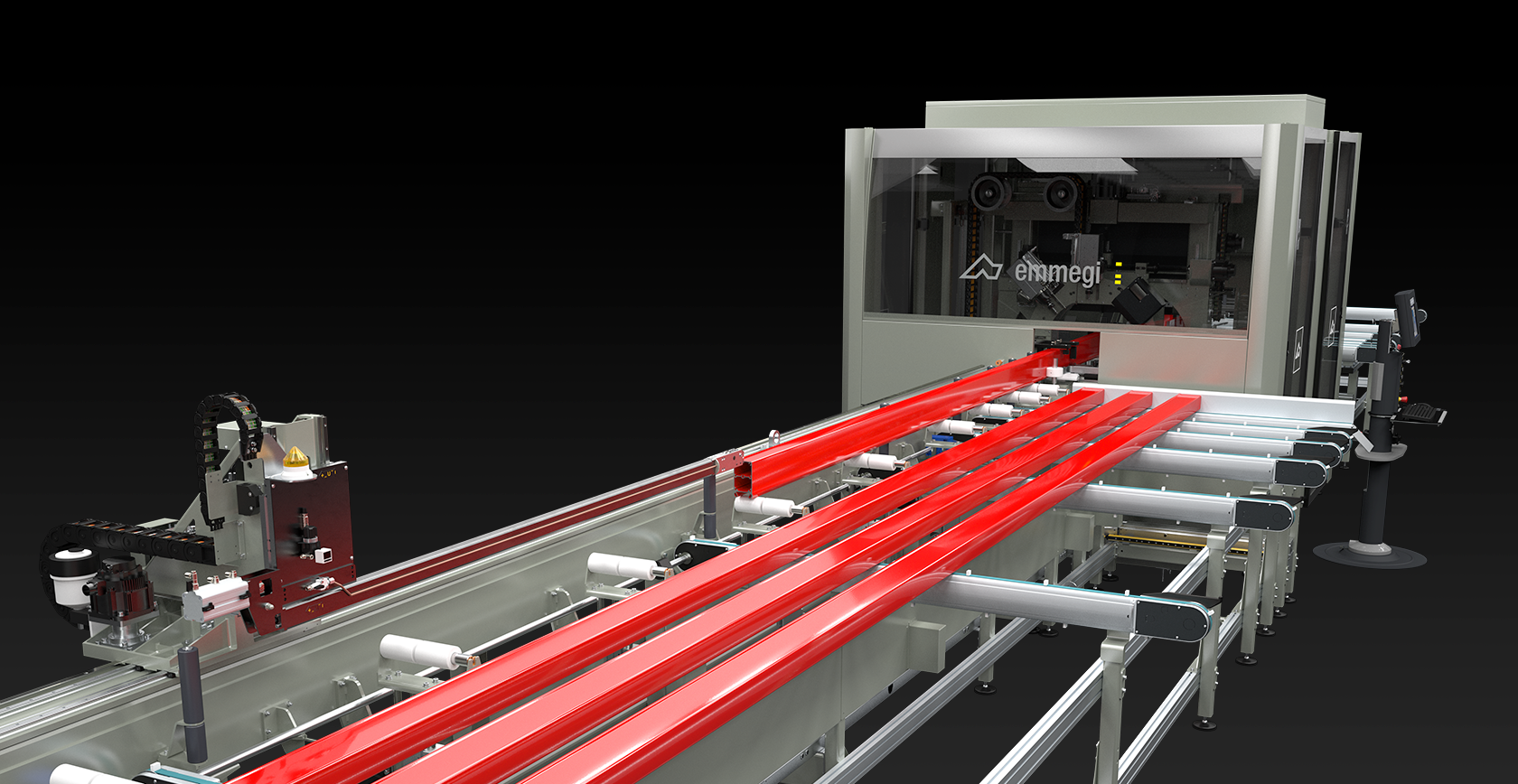

20-осевой обрабатывающий центр с ЧПУ предназначен для осуществления сверления, резки и фрезерования на передней и задней части профилей из алюминия и легких сплавов. QUADRA L3 состоит из автоматического магазина и системы толчковой подачи экструдированных профилей до 7500 мм с устройством перемещения захвата для блокировки профилей и их перемещения на рабочий узел. Автоматизация позволяет загружать следующий профиль, синхронизируя его подачу с одновременным возвратом захвата для следующего забора. В центральной части находятся модуль резки и фрезерования переднего и заднего торца. На 4-осевом фрезеровочном модуле с ЧПУ установлены от 4 до 6 электрошпинделей, позволяющих обрабатывать все грани заготовки, вне зависимости от ее направления. Главный режущий узел оснащен опускающимся трех-осевым режущим диском Ø 600 мм с ЧПУ. Вторичный модуль, работающий на 4 осях ЧПУ, оснащен двойным фрезеровочным узлом, работающим на торцах профиля. В QUADRA L3 входит также автоматический выталкиватель для перемещения обработанного сегмента от режущего узла на разгрузочный магазин. Разгрузочное устройство состоит из ременного магазина и перемещает профили максимальной длины 4000 мм (7500 мм дополнительно). Центральная кабина, в которой расположены все рабочие узлы, отвечает самым строгим стандартам по шумоизоляции и обеспечивает полную защиту оператора.

Estimate Request

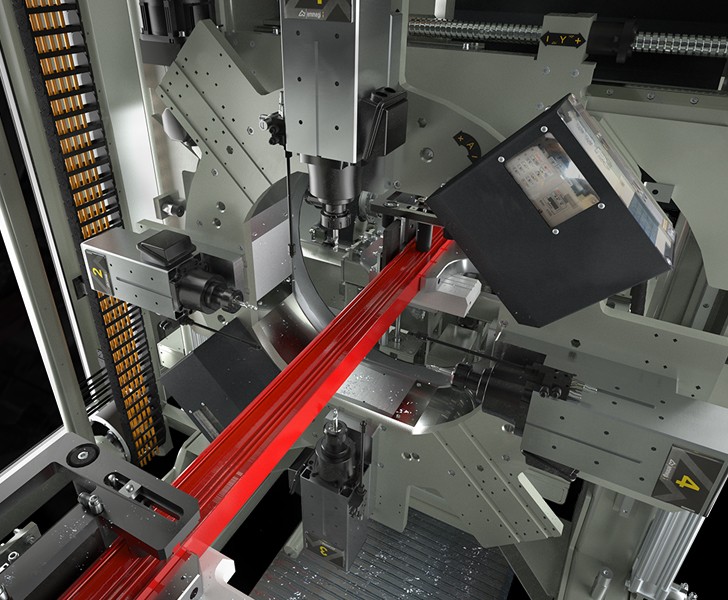

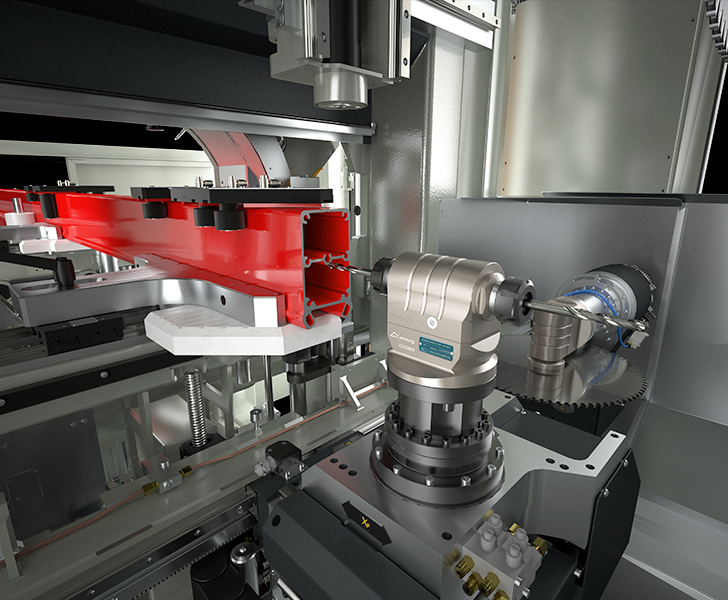

Drilling, milling and tapping module at the head and tail ends

Drilling unit on 4-axis CNC designed for ma- chining at head and end of profile at any an- gle. Interacts with the horizontal cutting unit, with which it shares the support beam. The cutting and drilling modules enable unload- ing swarf into a special opening, which can be fitted optionally with a steel evacuation belt.

обрабатывающие центры Quadra L3 Quadra L3 Emmegi

play video

Quadra L3

Drilling, milling and tapping module at the head and tail ends
