Centro de mecanizado de 5 ejes con control numérico y portal móvil. Sirve para fresar, taladrar, roscar y cortar barras de grandes dimensiones en aluminio, PVC, aleaciones ligeras y acero. La parte móvil de la máquina está formada por un puente motorizado con cremallera de precisión. El electromandril de alta potencia (15 kW en S1) con cono portaherramientas HSK-63F permite realizar mecanizados, incluso difíciles, con óptimos resultados de rapidez y precisión. La nueva cabina de protección local se ha diseñado para garantizar la máxima funcionalidad, accesibilidad, insonorización y luminosidad de conformidad con las exigencias de seguridad y ergonomía. El operador dispone de grandes superficies acristaladas para controlar el proceso de mecanizado y, gracias al sistema de apertura total de la cabina en dos partes separadas, de un acceso facilitado que se puede utilizar durante las fases de limpieza y mantenimiento. Dentro de la cabina prevé la segregación total del área de trabajo de las otras secciones del almacén portaherramientas y de los accesorios del carro, garantizando la máxima eliminación de las virutas mediante la cinta transportadora y, como opcional, la extracción de los humos de mecanizado. El almacén de herramientas con 24 posiciones, que se encuentra en el portal móvil, está equipado con un sistema con brazo cambiador que reduce considerablemente los tiempos de cambio herramienta. La herramienta disco de 500mm se encuentra en un almacén separado específico. SATELLITE XTE incorpora nuevas mordazas motorizadas que, en modalidad pendular, se posicionan de manera independiente y en tiempo oculto respecto a los procesos de trabajo del mandril en el campo de trabajo opuesto. Las mordazas, resistentes y de reducido tamaño, son fáciles de configurar sin tener que utilizar herramientas para realizar los ajustes geométricos. Los nuevos topes cubren perfectamente todo el campo de trabajo y delimitan el área en caso de mecanizado en los extremos del perfil. Todos los ejes CNC son absolutos y no se requiere la puesta a cero al reiniciar la máquina.

Datos técnicos arrow_drop_down
CARRERAS DE LOS EJES
EJE X (longitudinal) (mm)
7.800 ; 10.500 ; 15.500
EJE Y (transversal) (mm)
1.100
EJE Z (vertical) (mm)
655
EJE B (rotación vertical – horizontal del cabezal)
0° ÷ 90°
EJE C (rotación eje vertical del cabezal)
0° ÷ 360°
VELOCIDAD DE POSICIONAMIENTO
EJE X (longitudinal) (m/min)
75
EJE Y (transversal) (m/min)
60
EJE Z (vertical) (m/min)
40
EJE B (°/min)
3.240
EJE C (°/min)
3.600
ELECTROMANDRIL
Potencia máxima en S1 (kW)
15
Velocidad máxima (rpm)
24.000
Par máximo (Nm)
12
Cono portaherramientas
HSK - 63F
ALMACÉN AUTOMÁTICO DE HERRAMIENTAS EN EL CARRO
Almacén de herramientas de 24 posiciones con cambio rápido herramienta con brazo cambiador

Dimensión máxima de las herramientas que pueden cargarse en el almacén (mm)
Ø = 80 - L = 300
Dimensión máxima disco que puede cargarse en el almacén (mm)
Ø = 180 - L = 150
Dimensión disco que puede cargarse en el almacén disco (mm)
Ø = 500 - L = 73
CARAS MECANIZABLES
Con herramienta directa (cara superior, caras laterales, cabezales)
5
Con disco de Ø 500 mm (cara superior, caras laterales, cabezales)
1 + 2 + 2
CAPACIDAD DE ROSCADO (con macho en aluminio y orificio pasante)
Rígida
M12
BLOQUEO DE LA PIEZA
Versiones 7.800 mm; número estándar de mordazas neumáticas
8
Versiones 7.800 mm; número máximo de mordazas neumáticas
12
Versiones 7.800 mm; número máximo de mordazas por zona
6
Versiones 10.500 mm; número estándar de mordazas neumáticas
10
Versiones 10.500 mm; número máximo de mordazas neumáticas
16
Versiones 10.500 mm; número máximo de mordazas por zona
8
Versiones 15.500 mm; número estándar de mordazas neumáticas
12
Versiones 15.500 mm; número máximo de mordazas neumáticas
16
Versiones 15.500 mm; número máximo de mordazas por zona
8
ÁREA DE TRABAJO
Incluido
Disponible

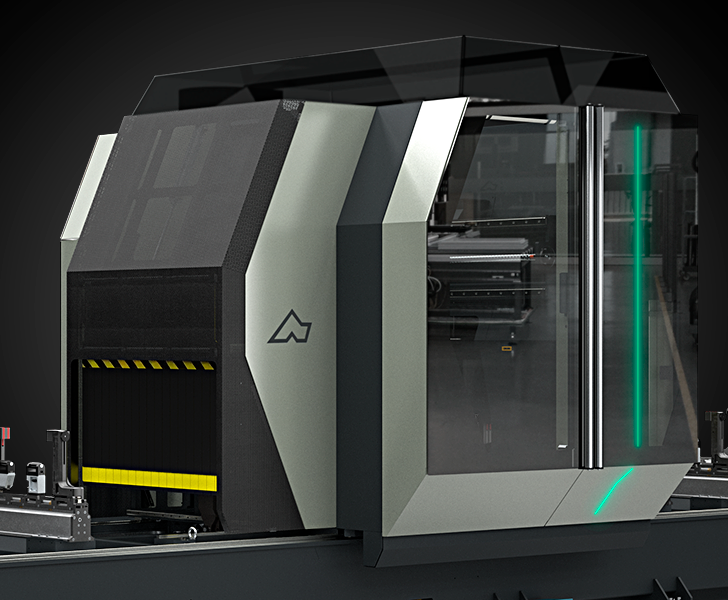

Cabina
La cabina de protección local se ha diseñado para garantizar la máxima funcionalidad, accesibilidad, insonorización y luminosidad de conformidad con las exigencias de seguridad y ergonomía. El diseño particular e innovador ayuda a crear una máquina única e inconfundible. Gracias a los grandes cristales, el operador puede controlar la ejecución de las elaboraciones de manera sencilla y segura. La estructura interior de la cabina optimiza el transporte de las virutas y los recortes hacia la bancada donde está alojada la cinta de transporte, facilitando las fases de mantenimiento y limpieza de todos los órganos sensibles. El extractor opcional, integrado en la cabina, permite evacuar los humos que se generan durante la elaboración.
Centros de mecanizado CNC Satellite XTE Cabina Emmegi
Centros de mecanizado CNC Satellite XTE Etiquetadora Emmegi
Etiquetadora

La etiquetadora industrial permite identificar cada perfil cortado con características identificativas provenientes de la lista de corte. Además, la impresión del código de barras permite una fácil identificación del perfil, especialmente útil para las posteriores fases de mecanizado en Centros de Mecanizado o en líneas de montaje asistido.

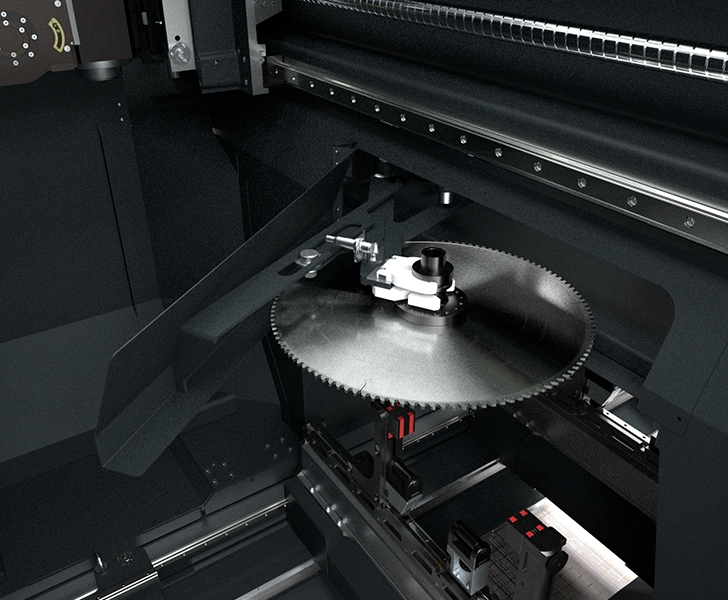

Almacén disco
La herramienta de disco, con un diámetro máximo de 500 mm, está alojada en un almacén específico y separado de las otras herramientas. Lleva un cono portaherramientas HSK-63F y puede trabajar aprovechando los 5 ejes interpolados del electrocabezal para seccionar la pieza. Con un software opcional específico permite efectuar el corte y la separación directamente desde la barra en bruto. En el almacén portaherramientas se puede colocar una fresa de disco de 180 mm de diámetro. Esta herramienta permite efectuar, con la máxima velocidad, cortes compuestos, cortes rectos, elaboraciones de extremidad y desbarbado.
Centros de mecanizado CNC Satellite XTE Almacén disco Emmegi
Centros de mecanizado CNC Satellite XTE Corte y separación Emmegi

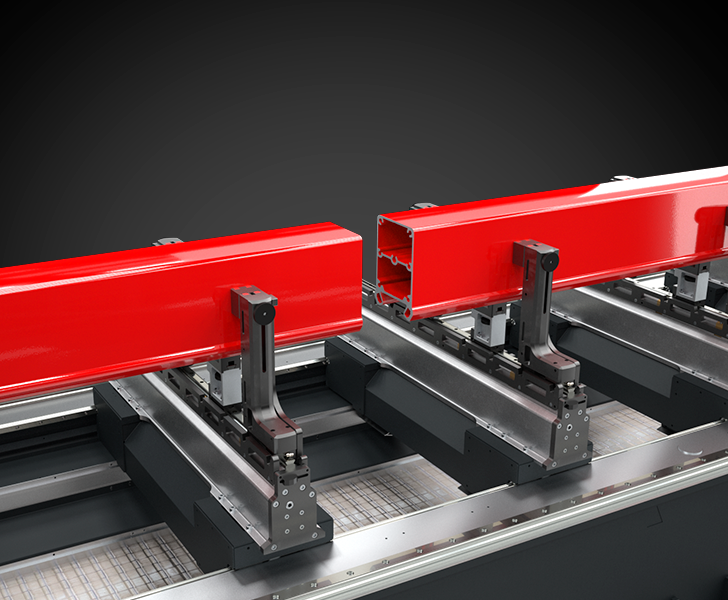

Corte y separación

La función opcional de corte y separación directamente desde la barra, permite obtener, a partir de una barra, una serie de perfiles mecanizados y luego separarlos en elementos independientes, evitando tener que mecanizar piezas sueltas ya cortadas anteriormente. La gran capacidad de corte del grupo de hoja permite efectuar cortes de separación en perfiles de grandes dimensiones, eliminando efectivamente en muchos casos la fase completa de mecanizado que normalmente se efectúa antes de la tronzadora. En este caso la máquina puede incluir impresora para etiquetas para gestionar el seguimiento de los perfiles en las fases siguientes.

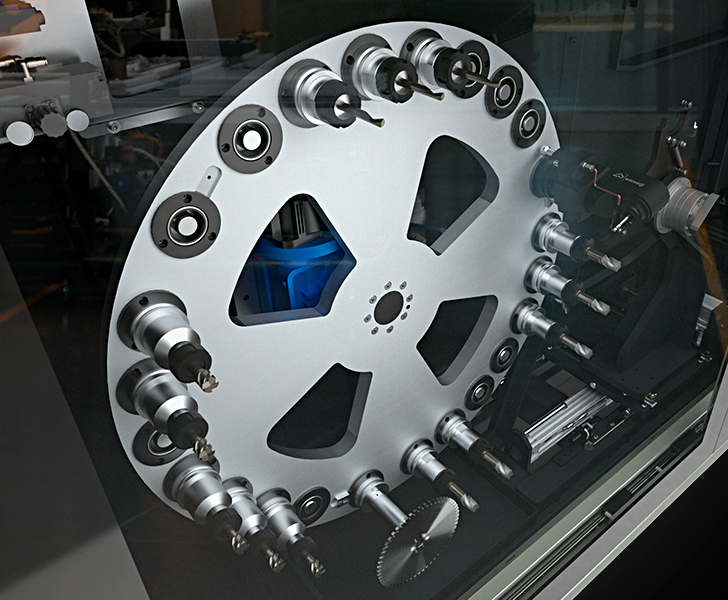

Almacén de herramientas
El almacén portaherramientas de 24 posiciones está instalado directamente en el carro de la máquina; su posición trasera, en un área específica, garantiza la máxima protección contra las virutas que se generan durante la elaboración. El almacén de base giratoria asegura la máxima fiabilidad, es silencioso y optimiza el ciclo de cambio de herramienta gracias a un sistema con brazo cambiador.
Centros de mecanizado CNC Satellite XTE Almacén de herramientas Emmegi
Centros de mecanizado CNC Satellite XTE Mordazas Emmegi

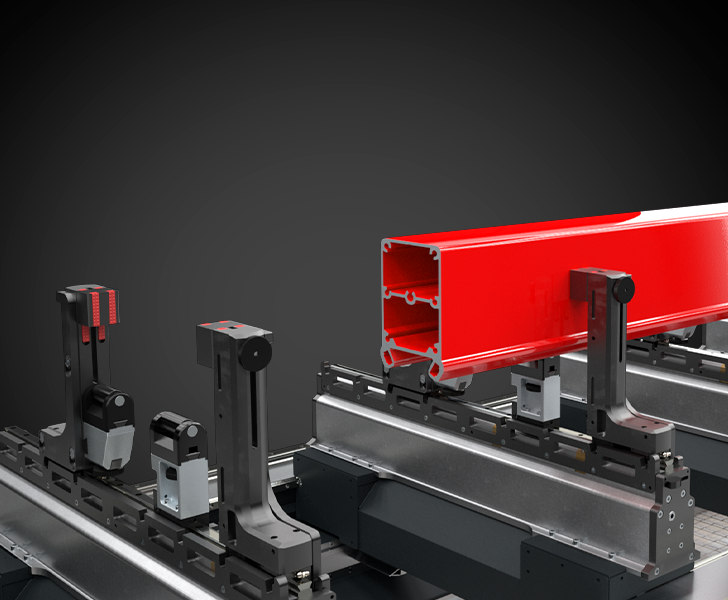

Mordazas
El grupo de mordaza es capaz de garantizar el bloqueo correcto y seguro de perfiles de aluminio, PVC, acero o aleaciones ligeras de dimensiones considerables. Cada grupo se desliza sobre la superficie de la máquina mediante guías lineales. El posicionamiento, en los modelos pendulares estáticos, se gestiona con eje X. Los modelos pendulares dinámicos llevan un sistema de posicionamiento con motorización centralizada que permite que las mordazas sean independientes respecto de los movimientos del carro y permite simultáneamente el posicionamiento. Gracias a la posibilidad de montar contraformas de manera rápida y precisa, la máquina es muy versátil. Para poder trabajar dos perfiles en paralelo, el grupo mordaza se encuentra disponible, como opción, en versión con prensor doble.
