Centro di lavoro a 12 assi CNC, realizzato per eseguire lavorazioni di fresatura, foratura, e taglio su profilati alluminio e leghe leggere. È composto da un magazzino automatico e un sistema di alimentazione a spinta per profilati fino a 7500 mm completo di movimentazione della pinza per il bloccaggio del profilo.

Grazie al movimento della pinza, l'alimentatore torna in posizione iniziale permettendo contemporaneamente al caricatore di preparare il profilato successivo. Nella parte centrale si trovano il modulo di fresatura e il modulo di taglio. Sul modulo di fresatura a 4 assi CNC sono installati da 4 a 6 mandrini che permettono di lavorare su tutto il contorno del pezzo, comunque esso sia orientato. Il modulo di taglio è costituito da una lama diam. 600 mm a movimento discendente su 3 assi CNC.

È compreso inoltre un estrattore automatico dall'unità di taglio al magazzino di scarico. L'unità è costituita da un magazzino a cinghioli trasversali per lo scarico di pezzi lavorati con lunghezza fino a 4000 mm (7500 mm optional). L'unità di lavoro può essere dotata di cabina di insonorizzazione (optional) della parte centrale operativa che, oltre a proteggere l'operatore, consente di ridurre l'impatto acustico ambientale.

Dati Tecnici arrow_drop_down
CORSE ASSI
ASSE X (longitudinale) (mm)
320
ASSE Y (trasversale) (mm)
402
ASSE Z (verticale) (mm)
395
ASSE A (rotazione ralla)
0° ÷ 360°
ASSE U (posizionamento barra) (mm)
9660
ASSE V (posizionamento trasversale pinza) (mm)
138
ASSE W (posizionamento verticale pinza) (mm)
138
ASSE H (movimento verticale dell’unità di taglio) (mm)
627
ASSE P (movimento trasversale dell’unità di taglio) (mm)
880
ASSE B (movimento morsa motorizzata) (mm)
790
ASSE C1 (rotazione pinza)
0° ÷ 180°
ASSE Q (rotazione dell’unità di taglio)
293°
UNITÀ DI FRESATURA
Unità di rotazione elettromandrini su ralla
0° ÷ 360°
Elettromandrini con raffreddamento ad aria
4
Numero massimo di unità di lavorazione
6
Disimpegno dal campo di lavoro delle unità di lavorazione a mezzo slitta su pattini a ricircolo di sfere (corsa mm 110)

Potenza massima in S1 (kW)
5.6
Velocità massima (giri/min)
24000
Attacco utensile
ER 32
Attacco utensile per cambio rapido (WELDON)

Sistema di lubrificazione pressurizzata

Sistema di lubrificazione micro-nebbia oleosa ad impulsi per applicazioni pesanti

UNITÀ DI TAGLIO
Diametro lama al widia (mm)
600
Posizionamento lama a CN
-48° ÷ 245°
Potenza motore lama (kW)
3
Altezza massima profilo lavorabile (mm)
266
Larghezza massima profilo lavorabile (mm)
300
FUNZIONALITÀ
Fresatura, foratura, intestatura e taglio del pezzo direttamente dal profilato intero, foratura e maschiatura in testa e in coda

Gestione multichannel

Stampa etichette in formato personalizzato

FACCE LAVORABILI
Numero facce (superiore, laterali, inferiore)
1 + 2 + 1
BLOCCAGGIO PEZZO
Sistema fisso automatico di bloccaggio profilo a monte della zona di fresatura

Sistema fisso automatico di bloccaggio profilo a valle della zona di fresatura

Sistema motorizzato automatico di bloccaggio profilo in zona scarico profili

CAMPO DI LAVORO DELL’UNITÀ DI FRESATURA
LAYOUT
Incluso
disponibile
Alimentazione barre e scarico pezzi automatico

Sistema di posizionamento barre a controllo numerico ad alta precisione e velocità. Il sistema è completo di pinza per bloccaggio profilo con regolazione automatica della posizione in orizzontale e verticale su due assi CN. Per garantire la presa di ogni tipo di profilo senza interventi manuali è disponibile anche il controllo numerico dell’asse di rotazione della pinza, altrimenti gestito manualmente. I magazzini di carico e scarico a cinghioli permettono il carico profili di lunghezza fino a 7,5 m e lo scarico fino a 4,0 m, opzionalmente 7,5 m. Se necessario, sia in fase di carico che di scarico, un sistema opzionale di ribaltamento può ruotare automaticamente il pezzo di 90°.

Prodotti per Alluminio Quadra L1 Alimentazione barre e scarico pezzi automatico Emmegi
Prodotti per Alluminio Quadra L1 Unità di fresatura Emmegi
Unità di fresatura

QUADRA monta un esclusivo sistema a ralla rotante su cui possono operare contemporaneamente da 4 a 6 unità di lavoro interpolate su 4 assi: X, Y, Z, A (rotazione di 360° attorno all’asse della barra). Gli elettromandrini ad alta frequenza sono raffreddati ad aria, prevedono attacco utensile ER 32, erogando la potenza massima di 5,6 kW in S1. Ciascuna unità è dotata di un sistema di disimpegno dal campo di lavoro per mezzo di una slitta su pattini a ricircolo di sfere.

Modulo di taglio verticale

Il modulo di taglio, gestito da CN, prevede una lama circolare di diametro di 600 mm a movimento discendente su 3 assi, con un campo da -48° a +245° consentendo diverse tipologie di intestatura degli estrusi. Il bloccaggio e la movimentazione dei segmenti avviene per mezzo di due gruppi morsa motorizzati su assi CN.

Prodotti per Alluminio Quadra L1 Modulo di taglio verticale Emmegi
Prodotti per Alluminio Quadra L1 Posizionamento barre Emmegi

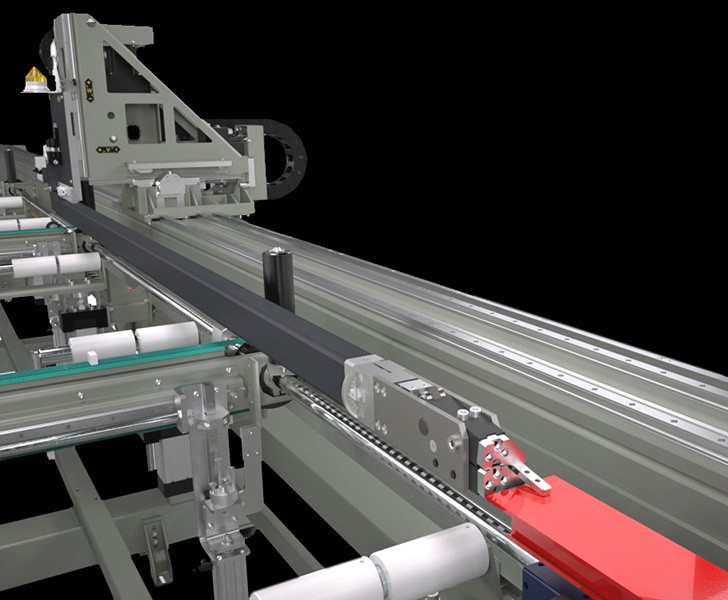

Posizionamento barre

Sistema di posizionamento barre a controllo numerico ad alta precisione e velocità. Il sistema è completo di pinza per bloccaggio profilo con regolazione automatica della posizione in orizzontale e verticale su due assi CN. Per garantire la presa di ogni tipo di profilo senza interventi manuali è disponibile anche il controllo numerico dell’asse di rotazione della pinza, altrimenti gestito manualmente.

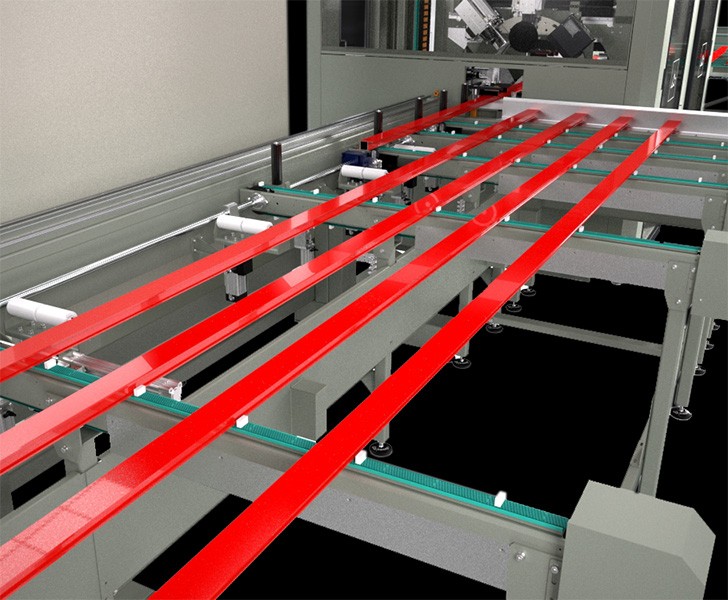

Magazzino di carico

Magazzino a cinghioli per carico profili di ampia capacità, disponibile in versione base per barre che non eccedono il peso di 60 kg, in versione rinforzata opzionale per barre fino a 120 kg. Lunghezza max. barre: 7,5 m. Il carico dei profili in determinate condizioni può avvenire in tempo mascherato, rispetto alla presa del sistema di posizionamento.

Se necessario, sia in fase di carico che di scarico un sistema opzionale di ribaltamento può ruotare automaticamente il pezzo di 90°.

Prodotti per Alluminio Quadra L1 Magazzino di carico Emmegi
Prodotti per Alluminio Quadra L1 Stampante di etichette Emmegi
Stampante di etichette

La stampante industriale di etichette consente di identificare ogni profilo tagliato con caratteristiche identificative provenienti dalla lista di taglio. Inoltre la stampa del codice a barre consente una facile identificazione del profilo stesso, particolarmente utile per le successive fasi di lavorazione su Centri di Lavoro o su linee di assemblaggio assistito.

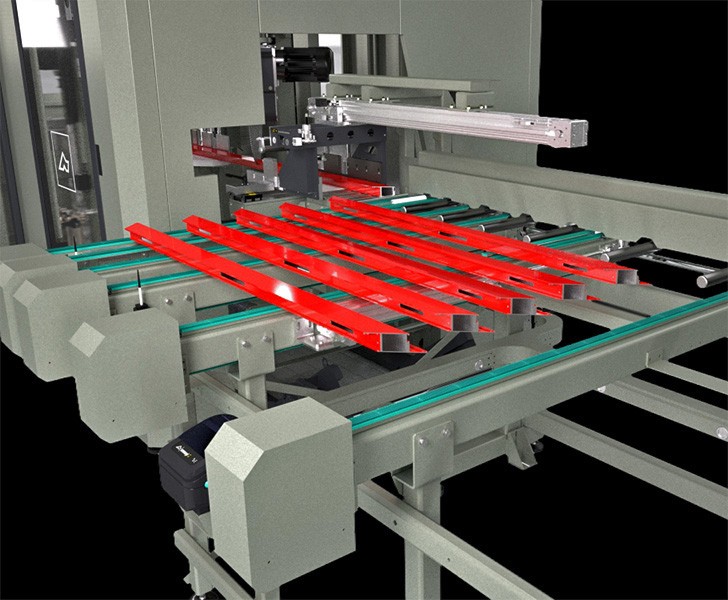

Magazzino di scarico

Magazzino a cinghioli per scarico e stoccaggio pezzi finiti di ampia capacità. Disponibile in due versioni: per lunghezza pezzi lavorati fino a 4,0 m ed in alternativa lunghezza pezzi fino a 7,5 m. Il magazzino di scarico è preceduto da un sistema di evacuazione trucioli e spezzoni che può essere equipaggiato opzionalmente con un nastro trasportatore e un nastro di sollevamento al sacco di raccolta.

Prodotti per Alluminio Quadra L1 Magazzino di scarico Emmegi
