Centro di taglio a 90° realizzato esclusivamente per il taglio di fasci di profilati in alluminio. Il centro è composto da diverse unità che, collegate tra loro, permettono ad un solo operatore di gestire completamente il ciclo di lavoro, dalla fase di carico a quella di scarico dei fasci tagliati a misura. L’operatore con l’aiuto di un sollevatore a pantografo (opzionale) deposita i fasci sul banco caricatore a funzionamento ad accumulo passo-passo (max. 4-5 fasci). Successivamente una rulliera motorizzata porta il fascio sull’unità di taglio, che esegue una prima intestazione del fascio e i successivi tagli a misura (ciclo di lavoro impostato da software). Lo scarico degli sfridi di taglio avviene in automatico, tramite lo spostamento della rulliera centrale applicata all’unità di taglio. Gli spezzoni del fascio vengono invece evacuati dalla zona di taglio tramite rulliera del banco di scarico e prelevati dai cinghioli per essere scaricati manualmente dall’operatore.

Dati Tecnici arrow_drop_down
CORSE ASSI
ASSE X (carrello di riscontro) (secondo versione) (mm)
3.600 / 6.000
VELOCITÀ DI POSIZIONAMENTO
ASSE X (m/min)
30
CAMPO DI LAVORO
Lunghezza max. caricabile (secondo versione) (mm)
6.000 / 7.000
Lunghezza min. caricabile (mm)
1.500
Lunghezza min. di taglio in automatico (mm)
250
Lunghezza max. di taglio in automatico (secondo versione) (mm)
3.600 / 6.000
UNITÀ DI TAGLIO
Diametro lama al widia (mm)
Ø = 550
Diametro albero lama (mm)
32
Potenza motore lama "trifase" (kW)
4
Avanzamento lama oleo-pneumatico

DIAGRAMMA DI TAGLIO
SICUREZZE E PROTEZIONI
Protezione locale pneumatica zona taglio

Recinzione metallica dx e sx di connessione a parete

BLOCCAGGIO PEZZO
Morse verticali pneumatiche con riduttore di pressione corredate di manometro
2
Morse orizzontali pneumatiche con riduttore di pressione corredate di manometro
2
UNITÀ DI CARICO
Rulliera di carico a rulli motorizzati

Magazzino di carico a cinghioli da max 5 fasci di materiale

Peso massimo fascio di barre lavorabile (kg/m)
15
UNITÀ DI SCARICO
Magazzino di scarico a cinghioli da max 5 fasci di materiale

Incluso
disponibile
Magazzino di carico e scarico

Il magazzino di carico e scarico pezzi è dotato di un sistema automatico di traslazione a cinghioli con un funzionamento ad accumulo passo-passo regolato da sensori. Questo consente di lavorare in modo continuativo riducendo il tempo di ciclo. Il magazzino di scarico, disponibile in due dimensioni, permette l’accumulo dei pezzi finiti fino ad un massimo di 5 fasci, ed un apposito sensore ne segnala la saturazione all’operatore per consentirne lo scarico manuale.

Prodotti per Alluminio Vegapack Magazzino di carico e scarico Emmegi
Prodotti per Alluminio Vegapack Unità di taglio Emmegi

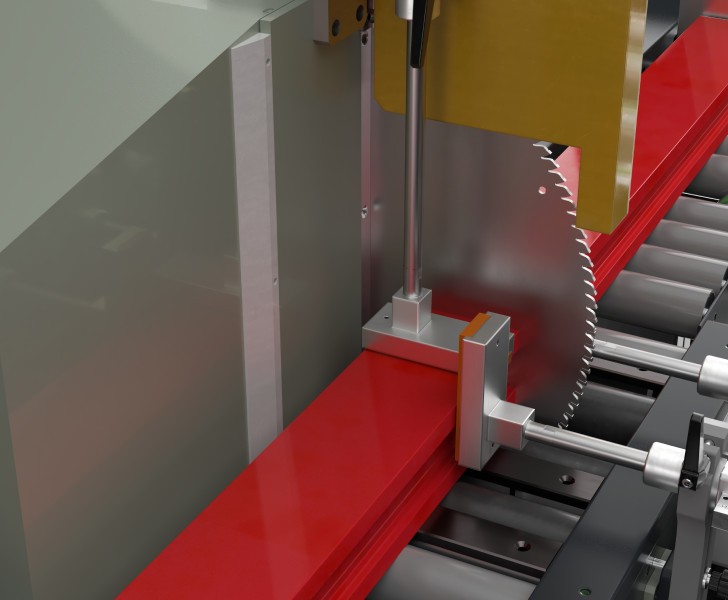

Unità di taglio

L’unità di taglio è costituita da una troncatrice monotesta frontale ad attuazione oleopneumatica, dotata di lama al Widia da 550 mm con taglio a 90°. Attraverso la creazione di liste di taglio viene ottimizzato il ciclo di lavorazione, consentendo la riduzione degli scarti e la diminuzione dei tempi per le fasi di carico-scarico dei pezzi.

Rulliera motorizzata

Una rulliera motorizzata gestita da sensori, consente la movimentazione dei fasci dal magazzino di carico all’unità di taglio ed infine allo scarico degli spezzoni tagliati. Nella versione base della macchina, priva di magazzino di carico, la rulliera costituisce l’area di carico del fascio di profili.

Prodotti per Alluminio Vegapack Rulliera motorizzata Emmegi
Prodotti per Alluminio Vegapack Battuta di riferimento Emmegi
Battuta di riferimento

La battuta di riferimento è montata su un carrello con posizionamento a controllo numerico (CNC). Il materiale in lavorazione viene accostato tramite rulli motorizzati e bloccato con morse orizzontali e verticali per effettuare il taglio a misura.

Scarico sfridi automatico

Gli sfridi di taglio vengono evacuati automaticamente grazie alla speciale rulliera centrale, posta tra l’area di carico e quella di scarico, applicata all’unità di taglio. Al momento dello scarico degli spezzoni, la rulliera si scosta lasciando cadere il materiale di scarto in un contenitore sottostante. Nel caso lo spezzone sia troppo lungo viene evacuato regolarmente sul magazzino di scarico.

Prodotti per Alluminio Vegapack Scarico sfridi automatico Emmegi
Prodotti per Alluminio Vegapack Morse Emmegi
Morse

La macchina dispone di morse orizzontali e verticali a comando pneumatico corredate di manometro per la regolazione e la verifica della corretta pressione sul profilo. Le morse possono essere posizionate manualmente per garantire il corretto bloccaggio del profilo in macchina.

Controllo

La consolle di comando è stata progettata per gestire le funzioni operative della macchina mediante un’interfaccia efficiente, semplice e intuitiva. L’uso della macchina da parte dell’operatore è guidato e facilitato attraverso segnalazioni luminose e messaggi sul display grafico a colori da 6" touch screen. La consolle è dotata di porta ethernet per connessione via rete e porta USB per il trasferimento di dati in locale.

Prodotti per Alluminio Vegapack Controllo Emmegi
Prodotti per Alluminio Vegapack Sistema di lubrificazione Lubrica Emmegi
Sistema di lubrificazione Lubrica

Impianto di lubrificazione a diffusione minimale di olio lubrorefrigerante che assicura la corretta lubrificazione e dissipazione di calore sull’utensile in lavorazione. La frequenza degli impulsi di pompaggio si regola manualmente tramite temporizzatore; la portata di ciascun impulso, visibile tramite asta graduata, è settabile agendo manualmente sul dado zigrinato di ogni singola pompa.

Predisposizione stampante (Opzionale)

La macchina viene predisposta per l'installazione di una stampante selezionabile tra i modelli compatibili. L'allestimento prevede l'abilitazione alla funzione di stampa e la predisposizione meccanica ed elettrica per il collegamento della stampante.

Prodotti per Alluminio Vegapack Predisposizione stampante Emmegi
Prodotti per Alluminio Vegapack Stampante di etichette Emmegi
Stampante di etichette (Opzionale)

La stampante industriale di etichette consente di identificare ogni profilo tagliato con caratteristiche identificative provenienti dalla lista di taglio. Inoltre la stampa del codice a barre consente una facile identificazione del profilo stesso, particolarmente utile per le successive fasi di lavorazione su Centri di Lavoro o su linee di assemblaggio assistito.

Lettore codice a barre 2D radio (Opzionale)

Il lettore per codici a barre 2D radio consente il riconoscimento automatico del pezzo tramite l’etichetta con bar code o QR-code. È possibile caricare un qualsiasi pezzo in macchina e, tramite la lettura del bar-code presente sull’etichetta applicata, il centro di taglio si predispone automaticamente per tutti i tagli da eseguire, riducendo notevolmente i tempi ciclo e senza possibilità di errore. Il lettore codice a barre 2D radio consente di leggere codici bidimensionali, che permettono di fornire molte più informazioni rispetto ad un codice a barre tradizionale. Il lettore codice a barre 2D radio permette, inoltre, di muoversi liberamente in tutta l’area di lavoro trasmettendo i dati in modalità wireless con massima praticità per l’operatore.

Prodotti per Alluminio Vegapack Lettore codice a barre 2D radio Emmegi
Prodotti per Alluminio Vegapack Job Emmegi
Job (Opzionale)

Software per la gestione delle liste di taglio ed il collegamento con programmi di calcolo esterni. La versione per Terminal Server (nella quale sia il software che i dati vengono installati solo sul server) offre il vantaggio di una manutenzione semplificata, una maggiore velocità di funzionamento ed un utilizzo flessibile, anche dall’esterno via internet, a condizione di non superare il numero massimo di utenti contemporanei.
