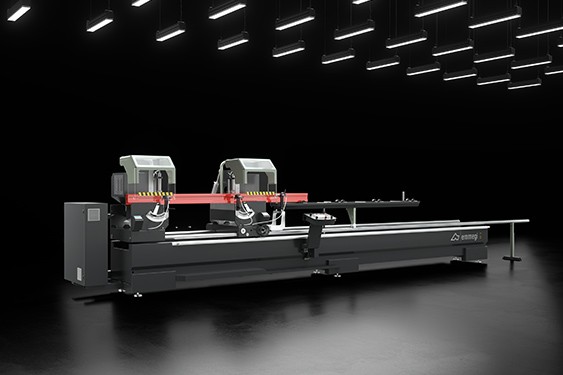

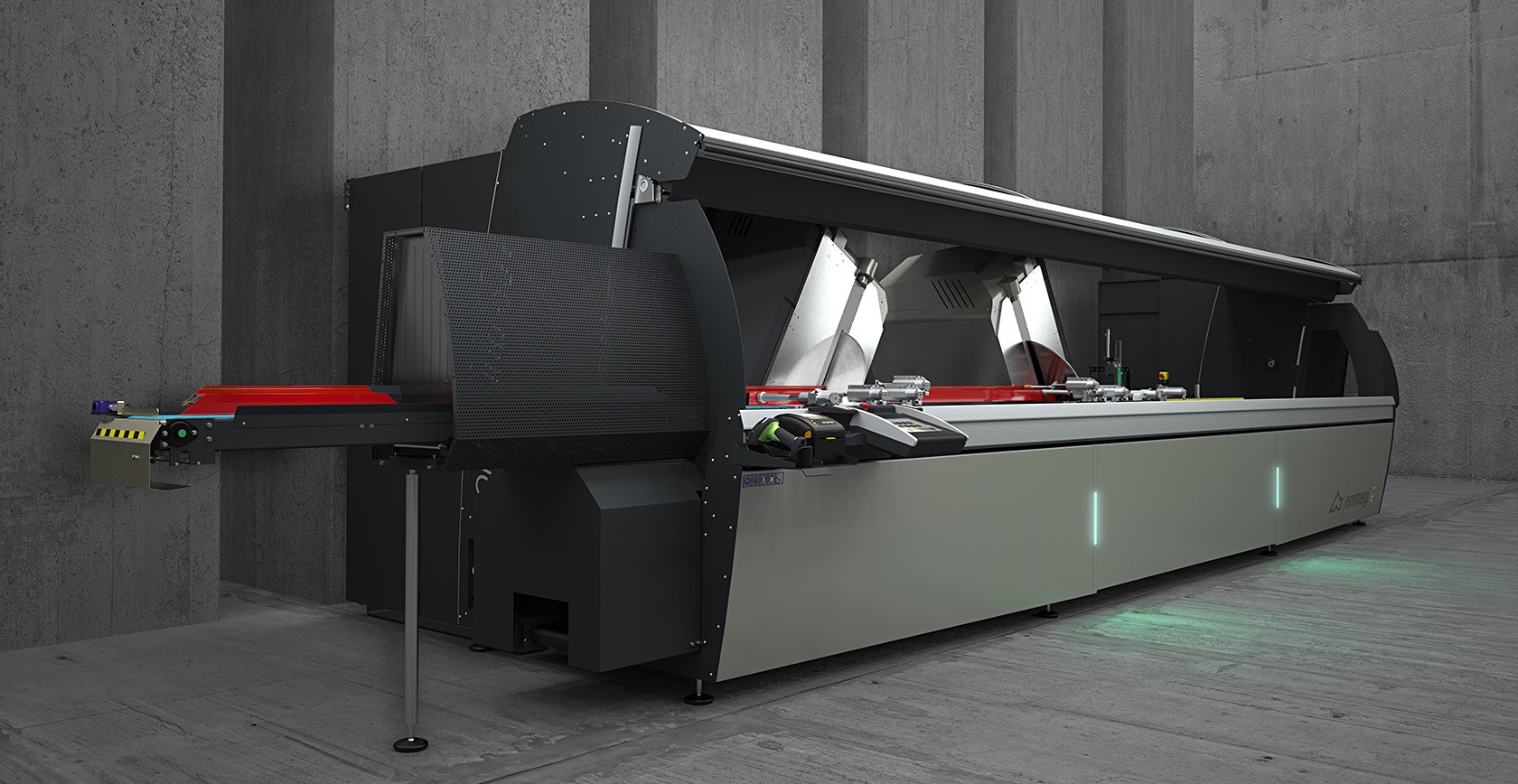

Troncatrice doppiatesta a 9 assi controllati che comprendono il movimento automatico della testa mobile, gestione elettronica di due assi di rotazione delle unità di taglio, l’avanzamento delle lame e la traslazione verticale delle unità di taglio per massimizzare il campo di lavoro. Permette di raggiungere angolazioni da 45° (interni) a 22°30’ (esterni) su asse orizzontale e da 0 a 45° su asse verticale con una precisione di taglio decimale. Le lame in widia da 600 mm possono avanzare su due assi ottimizzando il diagramma di taglio in senso verticale, per tagliare profili alti oltre 500 mm e per garantire la regolazione ottimale di velocità e corsa di uscita delle lame. La versione HS (High Speed) prevede un asse X a velocità superiore e tutte le protezioni necessarie ad eseguire lavorazioni automatiche anche non presidiate.

Dati Tecnici arrow_drop_down
CAMPO DI LAVORO
Taglio utile, secondo modello (mm)
5.000 / 6.000
Inclinazione interna max.
45°
Inclinazione esterna max.
22°30'
Angolazione di brandeggio interna max.
45°
Larghezza massima profilo immorsabile (mm)
225
Altezza massima profilo immorsabile (mm)
180
Taglio minimo standard a 2 teste a 45° esterni (mm)
560
Taglio minimo standard a 2 teste a 22°30’ esterni (mm)
640
Taglio minimo con software PRO con 2 teste a 90° (mm)
340
Taglio minimo con software PRO con 2 teste a 45° interni (mm)
1130
Taglio minimo con software PRO con 2 teste a 45° esterni (mm)
370
Taglio minimo con software PRO con 2 teste a 22°30’ esterni (mm)
450
UNITÀ DI TAGLIO
Lame al widia
Diametro lama (mm)
600
Spessore lama (mm)
Potenza motore lama – versione L (kW)
3,6
Potenza motore lama – versione H (kW)
4,4
Misuratore elettronico spessore profilo

SICUREZZE E PROTEZIONI
Cabina di protezione integrale insonorizzata con illuminazione interna

Protezione integrale frontale ad azionamento elettrico

Tunnel laterali di protezione e recinzione dx e sx di connessione a parete

Recinzione quarto lato

POSIZIONAMENTO E BLOCCAGGIO PROFILO
Coppia di morse pneumatiche orizzontali con dispositivo “bassa pressione”
Coppia di morse orizzontali a serraggio verticale

Coppia di morse orizzontali rinviate per taglio <45°

Coppia di morse orizzontali supplementari

Rulliera su testa mobile con supporti pneumatici profilo in asservimento

Rulliera supporto profilo su testa fissa per ingresso profilo da sx (escluso versione HS)

Morsa aggiuntiva sostegno profilo su rulliera

Nastro trasportatore per taglio passo-passo o automatico (solo versione HS)

Pianetto ausiliario di sostegno su testa mobile

Pianetto ausiliario di sostegno su testa fissa

CARATTERISTICHE DELLA MACCHINA
Controllo elettronico asse X

Velocità di posizionamento asse X (m/min)
20
Velocità di posizionamento asse X versione HS (standard) (m/min)
30
Controllo elettronico asse Y (avanzamento lama)

Corsa asse Y (mm)
225
Controllo elettronico asse Z (traslazione verticale lama)

Corsa asse Z (mm)
160
Rilevamento posizione testa mobile mediante sistema di misura diretto con banda magnetica assoluta

Rilevamento inclinazione unità di taglio mediante encoder assoluto

Controllo elettronico delle angolazioni intermedie

Incluso
disponibile
Taglio combinato

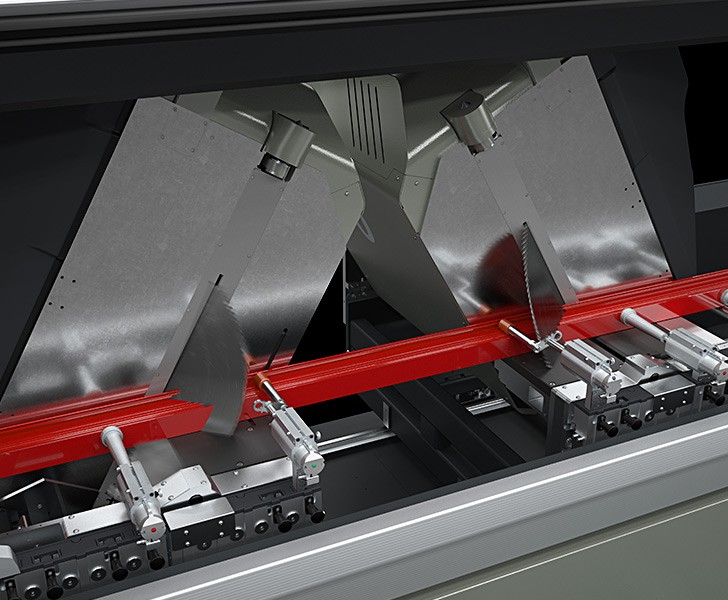

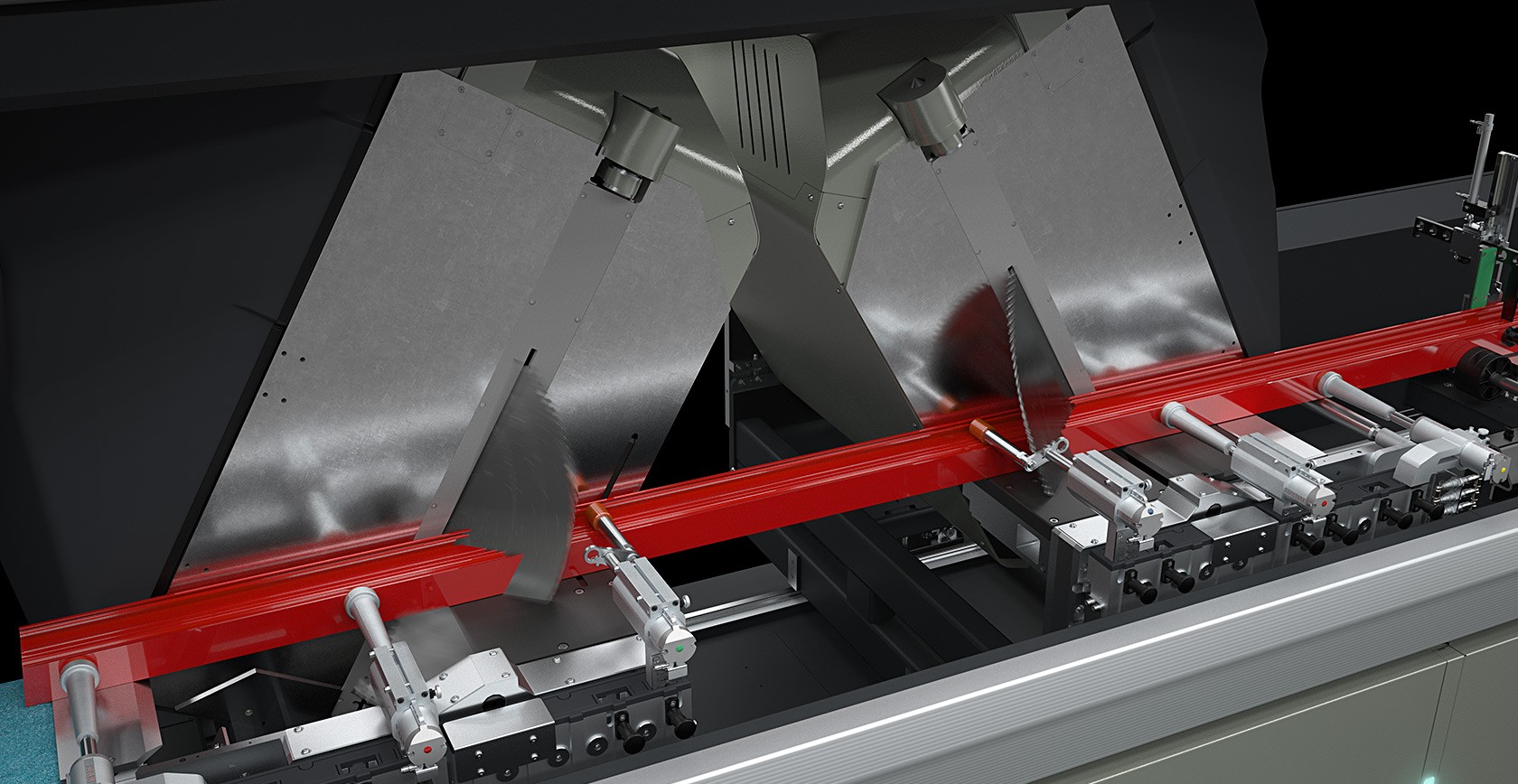

L’inclinazione di ciascuna testa, fino a 22°30’ verso l’esterno, avviene attraverso una trasmissione meccanica con motoriduttore di alta precisione e motore brushless con encoder assoluto. Il brandeggio viene effettuato tramite un attuatore elettrico con vite a ricircolo di sfere e motore brushless. Per garantire un posizionamento ottimale, la precisione di posizionamento è verificata a valle della catena cinematica di trasmissione attraverso un encoder rotativo assoluto.

Troncatrici doppiatesta Compound Cut Taglio combinato Emmegi
Troncatrici doppiatesta Compound Cut Avanzamento lama su 2 assi Emmegi
Avanzamento lama su 2 assi

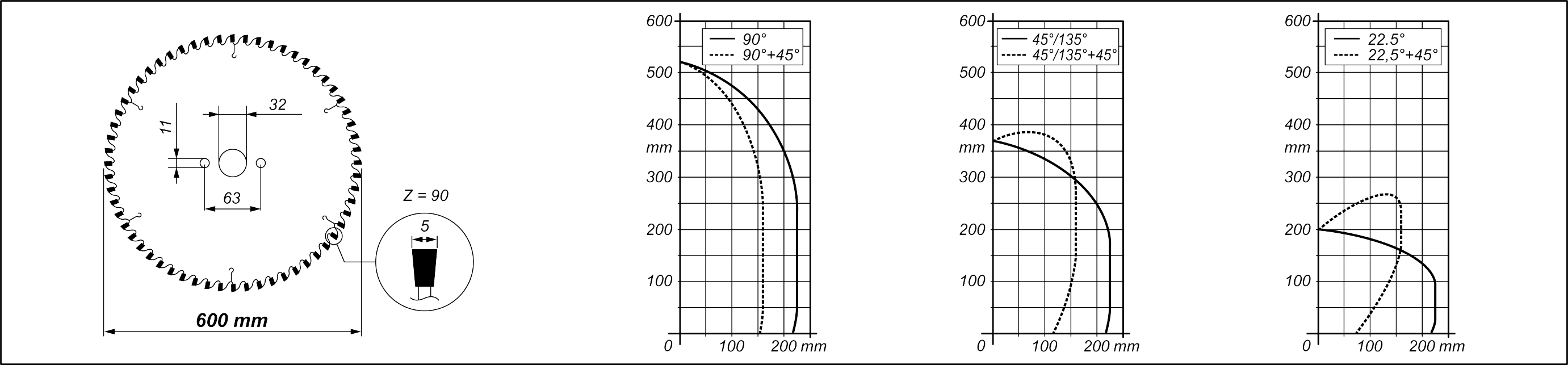

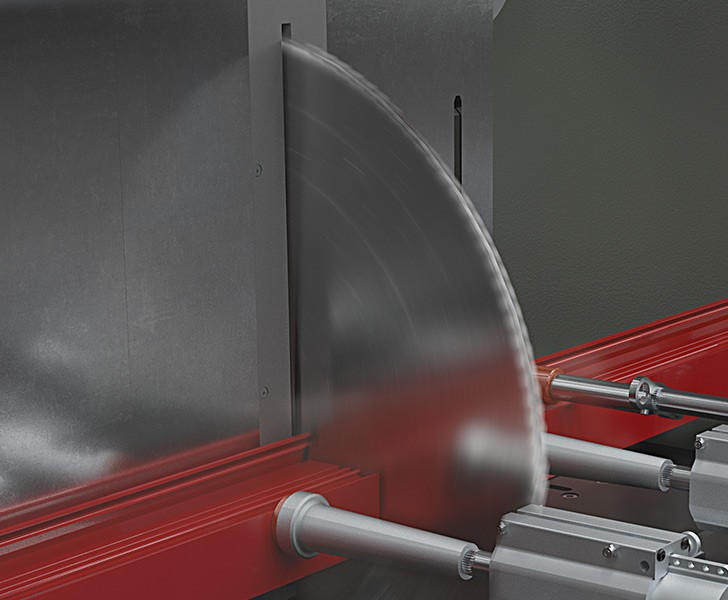

L’avanzamento della lama avviene su due assi. La traslazione verticale, associata al movimento di uscita lama, aumenta notevolmente la dimensione del diagramma di taglio in altezza, permettendo di sfruttare al massimo l’ampio diametro della lama. La traiettoria dell’utensile è gestita dal software in base al programma di taglio, al profilo e all’inclinazione delle teste.

Stampante di etichette

La stampante industriale di etichette consente di identificare ogni profilo tagliato con caratteristiche identificative provenienti dalla lista di taglio. Inoltre la stampa del codice a barre consente una facile identificazione del profilo stesso, particolarmente utile per le successive fasi di lavorazione su Centri di Lavoro o su linee di assemblaggio assistito.

Troncatrici doppiatesta Compound Cut Stampante di etichette Emmegi
Troncatrici doppiatesta Compound Cut Bloccaggio profilo Emmegi
Bloccaggio profilo

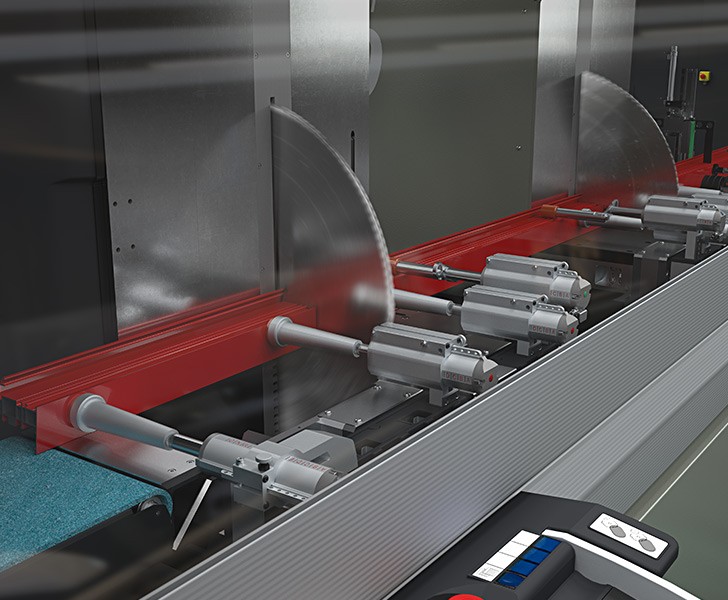

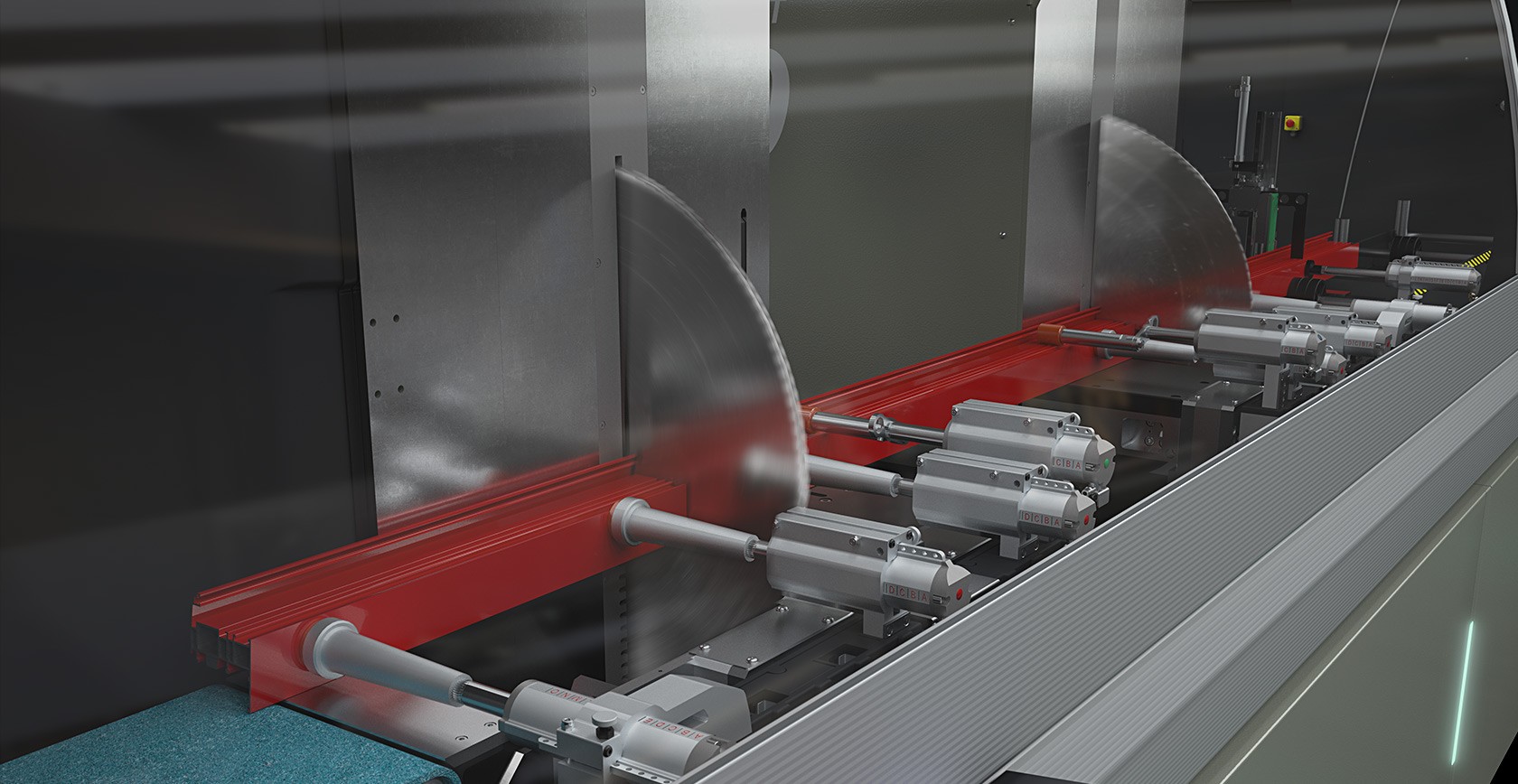

La macchina è dotata di un sistema di morse flottante in senso orizzontale che permette di eseguire, mediante i pressori orizzontali, un bloccaggio del profilo per il taglio estremamente preciso. Per necessità di bloccaggio verticale, particolarmente per tagli speciali, è disponibile un sistema di pressori orizzontali, oggetto di brevetto, che consentono il bloccaggio verticale del profilo. Compound Cut è attrezzata con rulliera su testa mobile, per carico e scarico standard e dei supporti intermedi pneumatici per il sostegno della barra.

Controllo

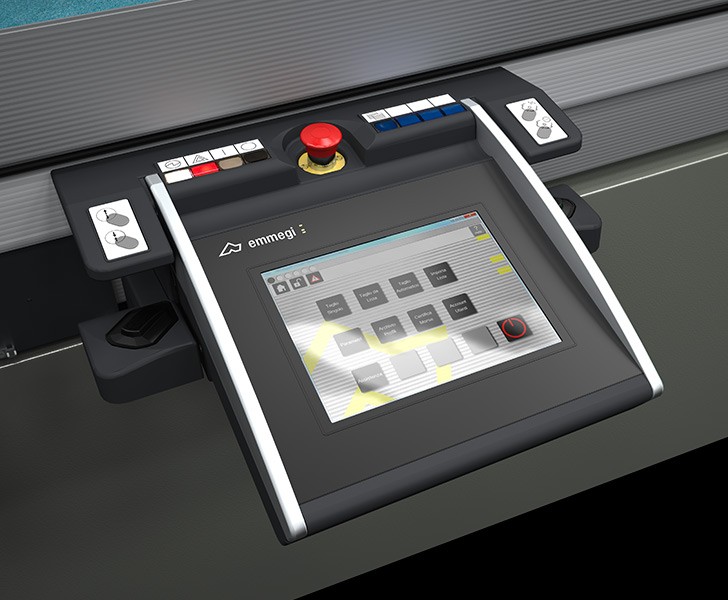

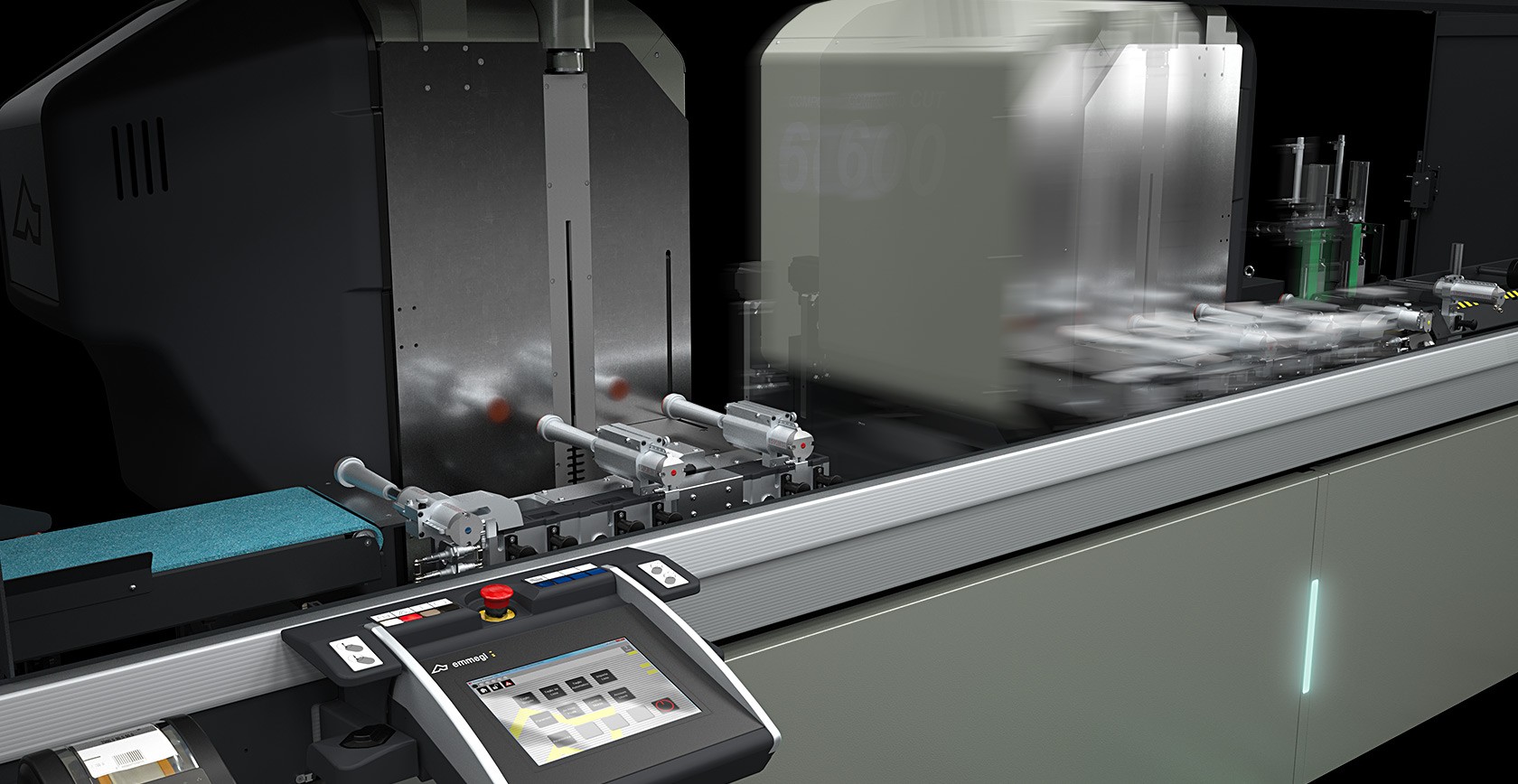

Il pannello di controllo, ergonomico ed estremamente avanzato, utilizza un display touch screen da 10,4” e un software completamente personalizzato e ricco di funzionalità ideate specificamente per questa macchina, in ambiente Microsoft Windows®. Attraverso la creazione delle liste di taglio viene ottimizzato il ciclo di lavorazione, consentendo la riduzione degli scarti e la diminuzione dei tempi per le fasi di carico- scarico dei pezzi.

Troncatrici doppiatesta Compound Cut Controllo Emmegi
Troncatrici doppiatesta Compound Cut HS – High Speed Emmegi
HS – High Speed

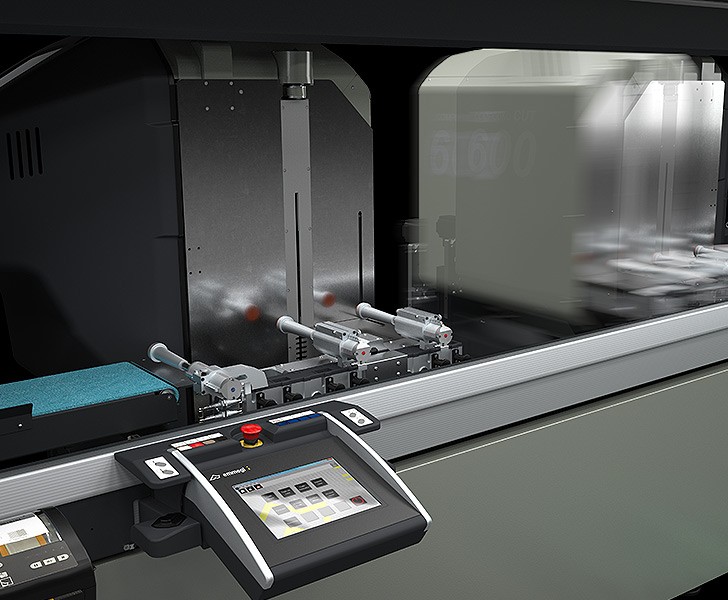

La versione HS - High Speed, dispone di un asse X (posizionamento testa mobile) più veloce, ed è corredata di protezione integrale sui fianchi e sul lato posteriore, per operare in tutta sicurezza aumentando la produttività. Le caratteristiche di sicurezza di questa versione, completamente inaccessibile durante il funzionamento, permettono di utilizzare cicli automatici di taglio, anche non presidiati, consentendo la massima operatività.
