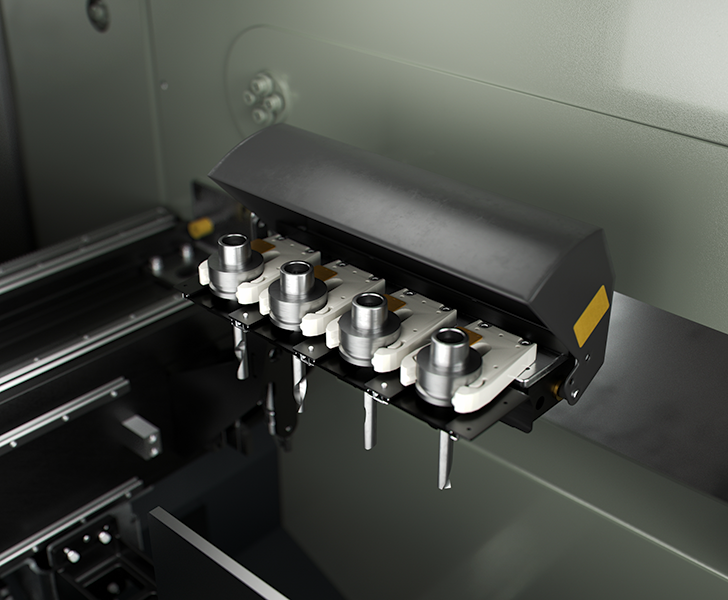

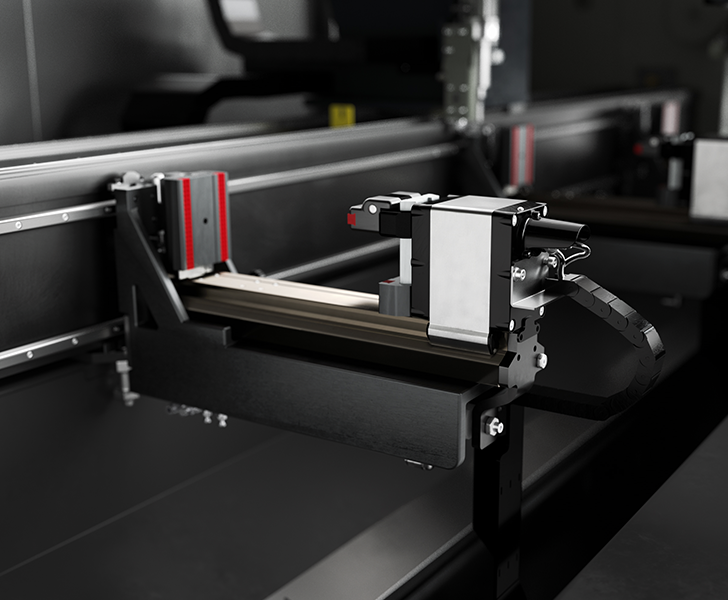

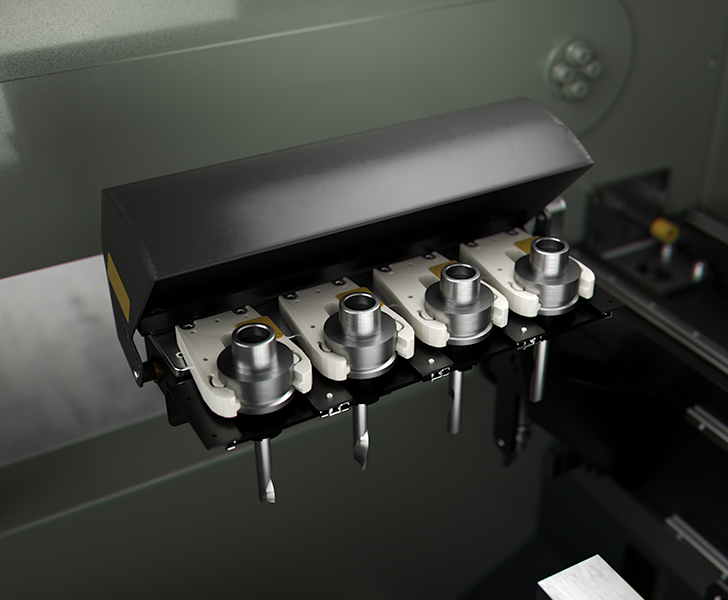

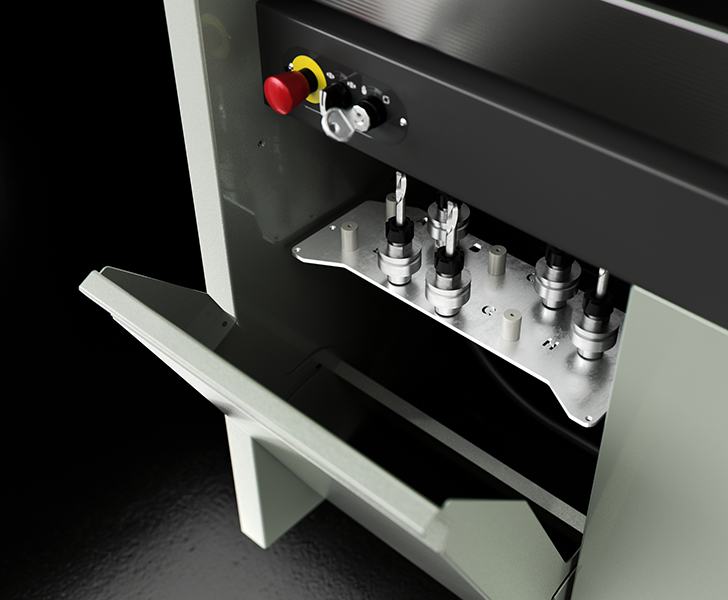

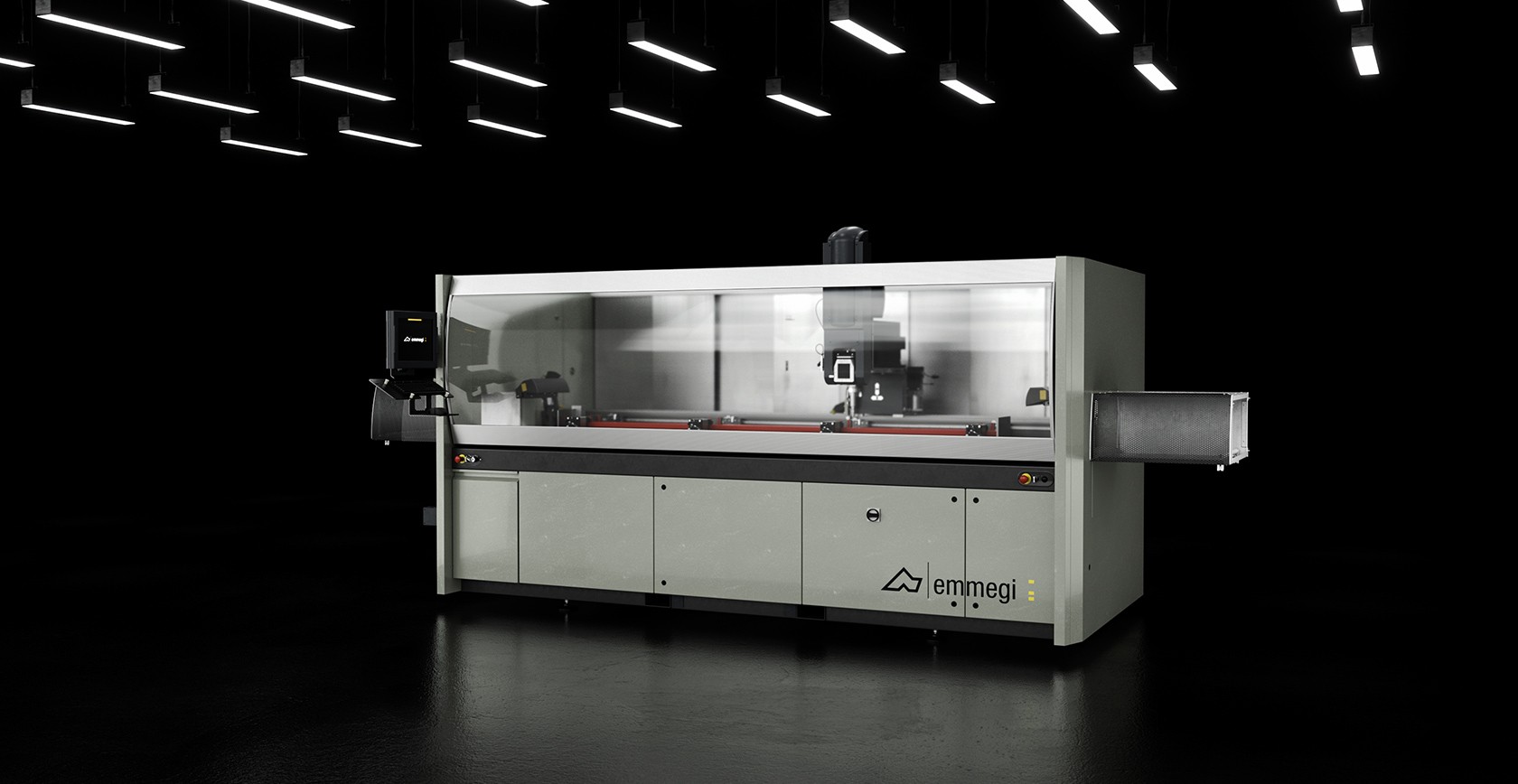

Обрабатывающий центр с ЧПУ с 3 управляемыми осями и автоматическим вращением инструмента на трех фиксированных позициях, что позволяет обрабатывать 3 грани заготовки. Он предназначен для обработки профилей или заготовок из алюминия, ПВХ, легких сплавов в целом. Располагает ручным магазином для инструментов на 9 мест, к которому можно добавить один или два автоматических магазина на 4 места каждый, которые могут быть установлены с обеих сторон кабины. Позиционирование профиля осуществляется с помощью пневматического упора слева, а блокировка осуществляется с помощью 4 прочных зажимов, которые автоматически позиционируются с помощью оси X. Дополнительная установка второго пневматического упора с правой стороны позволяет выполнять обработку крупнокалиберных профилей, длина которых вдвое превышает длину рабочего диапазона. Он также оснащен подвижным рабочим столом, который облегчает загрузку/разгрузку заготовки и значительно увеличивает обрабатываемый участок.

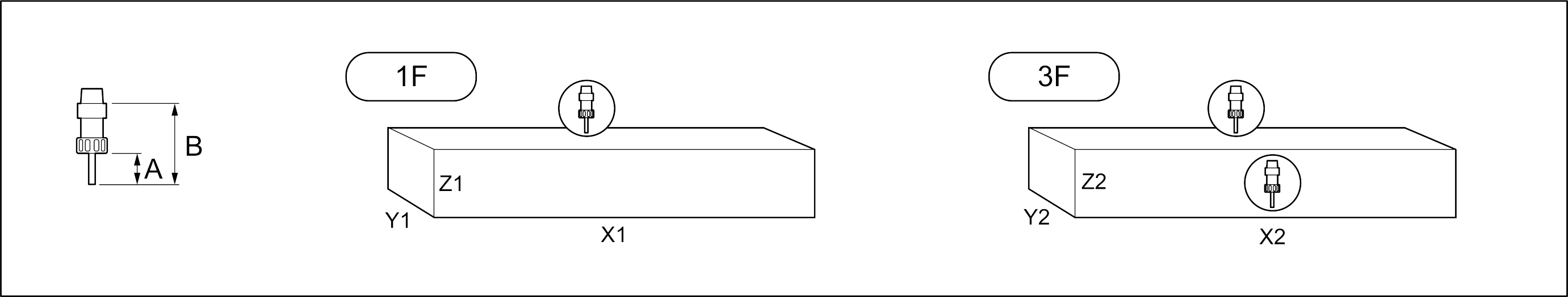

1F = Обработка 1 грани 5F = Обработка 5 граней
3000
Обработки в пределах рабочего диапазона при наличии автоматического магазина слева
Обработки в пределах рабочего диапазона при наличии автоматического магазина слева и справа
2630
Внеразмерные обработки при наличии автоматического магазина слева
165(*)
Внеразмерные обработки при наличии автоматического магазина слева и справа
(*) при наличии инструментов макс. допустимой длины (B = 150 мм), загруженных в автоматический магазин, значение в режиме Z сокращается до 130

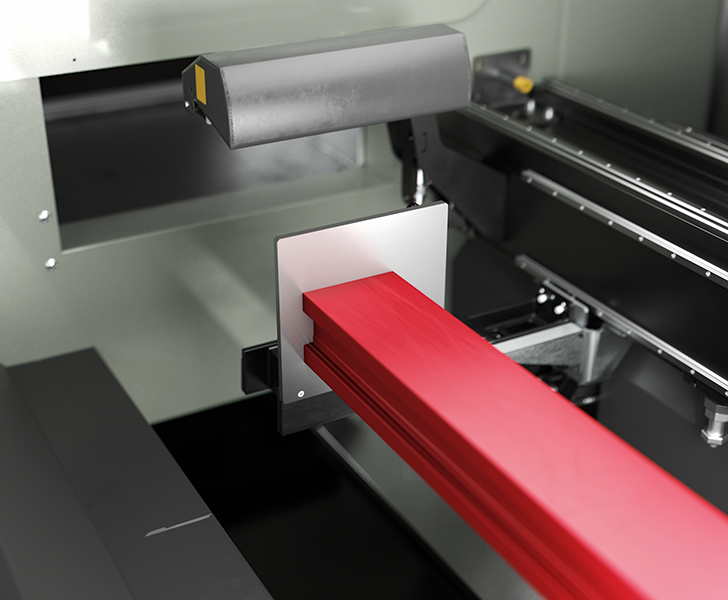

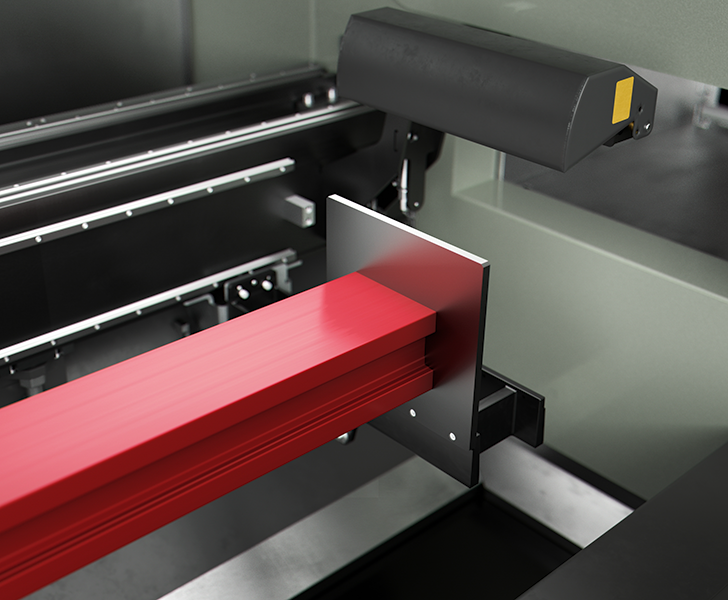

В станке установлены прочные упоры, служащие для идентификации размеров обработок; один из которых расположен слева (стандартная комплектация), а другой – справа (опция). Выдвижные упоры приводятся в движение пневматическим цилиндром и автоматически устанавливаются программным обеспечением станка в зависимости от осуществляемой обработки. Преимущество двойного упора заключается в возможности изменить позиционирование профиля или заготовки для выполнения обработки особо длинных профилей.
