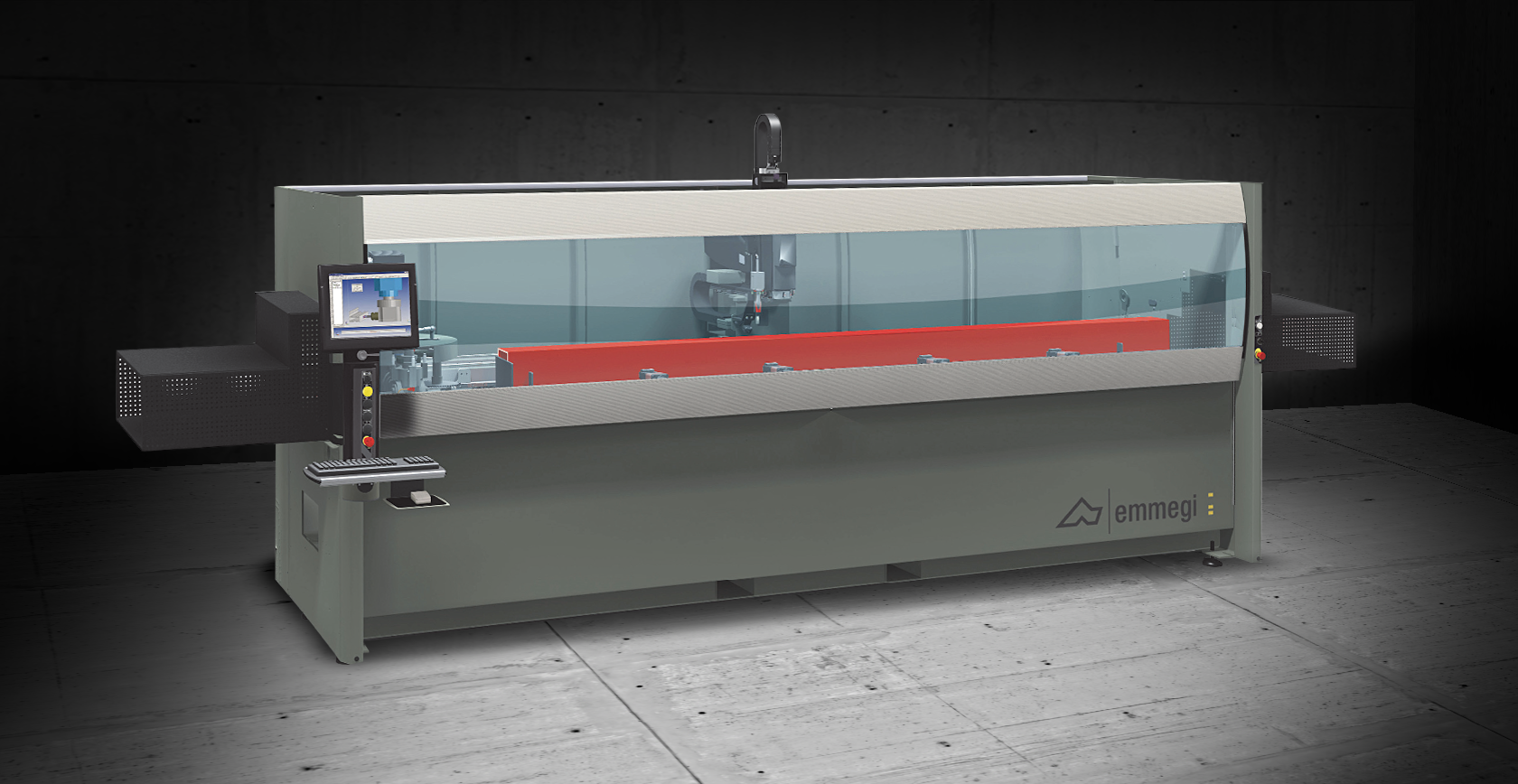

Phantomatic T3 A

Name: Phantomatic T3 A
Brand: Emmegi

home / Категории товаров / обрабатывающие центры

Обрабатывающий центр с ЧПУ и 3 управляемыми осями, предназначенный для обработок профилей и заготовок из алюминия, ПВХ, различных легких сплавов и стали до 3 мм. Позиционирование зажимных узлов осуществляется в автоматическом режиме. Оборудован магазином инструментов на 4 или 8 мест (дополнительно), который вмещает 2 угловых устройства и дисковую фрезу для обработки 5 граней заготовки. Также оснащен подвижной рабочей поверхностью, облегчающей загрузку/выгрузку заготовок и существенно увеличивающей обрабатывающее сечение.

Estimate Request

Technical data

РАБОЧИЙ ДИАПАЗОН ОСЕЙ

ОСЬ Х (продольная) (мм)

4.300

ОСЬ Y (поперечная) (мм)

270

ОСЬ Z (вертикальная) (мм)

300

ЭЛЕКТРОШПИНДЕЛЬ

Максимальная мощность в режиме S1 (кВт)

5,5

Максимальная мощность в режиме S1 (кВт) (дополнительно)

7,5

Максимальная скорость (обороты/мин)

20.000

Инструментальный конус

HSK - 63F

АВТОМАТИЧЕСКИЙ МАГАЗИН ИНСТРУМЕНТОВ

Максимальное количество инструментов в магазине

4 standard ; 8 optional

Количество угловых элементов, устанавливаемых в магазин

Максимальный размер дисковой фрезы, загружаемой в магазин (мм)

Ø = 180

ФУНКЦИИ

Режим обработки нескольких заготовок (активируемая только при наличии двух контрольных упоров)

Обработка крупнокалиберных профилей, длиной до удвоенной максимальной номинальной длины по оси X (активируемая только при наличии двух контрольных упоров)

Многоступенчатая базовая обработка – до 5 шагов

Автоматическое многоступенчатое управление обработкой

Обработка нескольких заготовок по оси Y

Вращение заготовки для обработки с 4-х сторон

ОБРАБАТЫВАЕМЫЕ ПОВЕРХНОСТИ

Прямым инструментом (верхняя сторона)

Угловым узлом (боковые стороны и торцы)

2 + 2

Режущим диском (боковые стороны и торцы)

2 + 2

ПРОИЗВОДИТЕЛЬНОСТЬ НАРЕЗАНИЯ РЕЗЬБЫ ( метчиком по алюминию на сквозном отверстии)

Уравнителем

Жесткое нарезание (дополнительно, только с электрошпинделем на 7,5 кВт)

M10

ПОЗИЦИОНИРОВАНИЕ ПРОФИЛЯ

Левый упор детали при пневматическом перемещении

Правый упор детали при пневматическом перемещении

ЗАЖИМ ЗАГОТОВКИ

Стандартное количество пневматических зажимов

Максимальное количество пневматических зажимов

Автоматическое позиционирование зажимов по оси Х

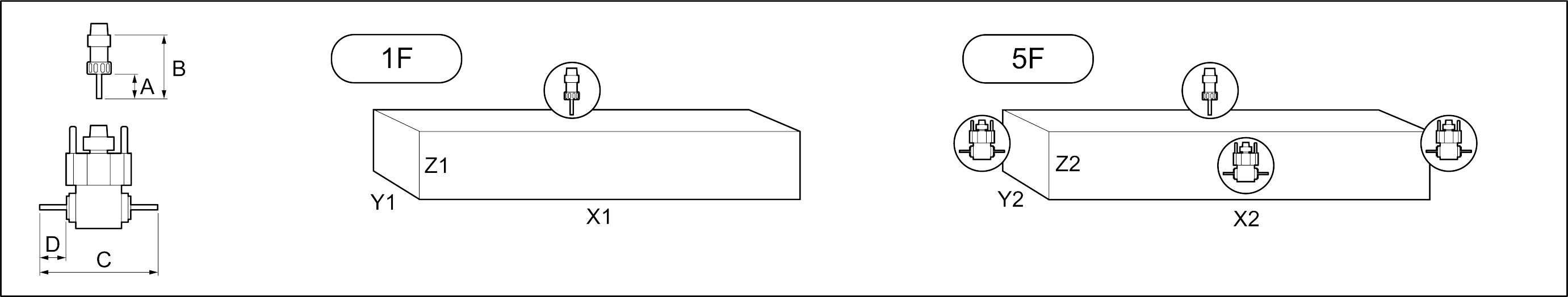

РАБОЧИЙ ДИАПАЗОН

1F = Обработка 1 грани 5F = Обработка 5 граней

	A	B	C	D	X1	Y1	Z1	X2	Y2	Z2
PHANTOMATIC T3 A	60	130	232	50	4000	210	258	3760	140	230

Включено

Доступно

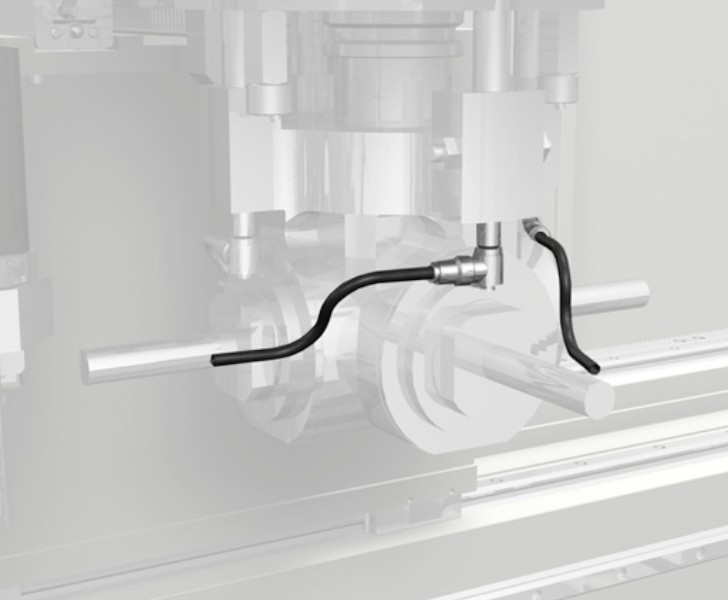

Смазка головок

На электрошпинделе имеется переходной фланец с быстросъемными муфтами для установки системы смазки угловых узлов, что обеспечивает правильную смазку инструментов обработки.

Интерфейс оператора

Новая конструкция пульта управления с подвесным интерфейсом позволяет оператору следить за экраном из любого места благодаря возможности вращения монитора по вертикальной оси. Интерфейс оператора оснащен сенсорным экраном с диагональю 15", оснащенным USB-портами для дистанционного соединения с ПК и ЧПУ. Кроме того, он оснащен кнопочной панелью, мышью и клавиатурой, помимо оснащения для подключения устройства считывания штрих-кодов и дистанционного пульта. На передней панели имеется USB-порт для обмена данными.

Электрошпиндель - T -

Шпиндель с высоким крутящим моментом мощностью 5,5 кВт в режиме S1, доступный по запросу для версии мощностью 7,5 кВт в режиме S1, служит для выполнения особо сложных обработок, типичных для промышленного сектора. Благодаря системе смазки, настройку которой можно осуществить через программное обеспечение, шпиндель может работать как с определенными типами экструдированной стали, так и с алюминиевыми профилями. Двойной бак системы смазки позволяет работать как в режиме минимальной подачи масла, так и в режиме распыления масляной эмульсии.

Магазин инструментов

Новый магазин инструментов круглой формы позволяет сократить занимаемую площадь и надежно размещать в машине крупнокалиберные экструдированные профили, а также обеспечивает очень быструю смену инструмента. Защитный кожух из листового металла гарантирует максимальную защиту конусов от стружки и случайных ударов. Магазин может вмещать до 4 (8 по запросу) державок с соответствующими инструментами, настраиваемыми по усмотрению оператора.

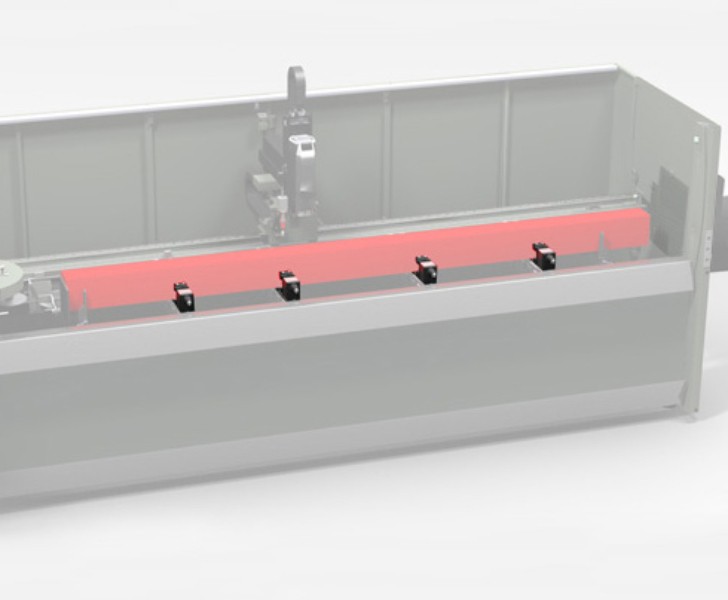

Зажимы

В зависимости от длины заготовки и выполняемой работы, программное обеспечение станка с высокой точностью определяет расположение каждого зажима. Автоматический позиционер обеспечивает захват и смещение зажимов с помощью каретки. Эта операция выполняется с максимальной скоростью и точностью, что исключает задержки и опасность столкновений. Также это позволяет обслуживать станок менее опытным операторам.

обрабатывающие центры Phantomatic T3 A Высокопроизводительный промышленный ПК с ЧМИ Emmegi

Высокопроизводительный промышленный ПК с ЧМИ (По желанию)

Высокопроизводительный промышленный ПК ощутимо повышает вычислительную мощность операционной системы и скорость работы установленного программного обеспечения. С помощью этого устройства можно добиться сокращения времени подготовки станка и управлять самыми сложными циклами без замедления производства.
