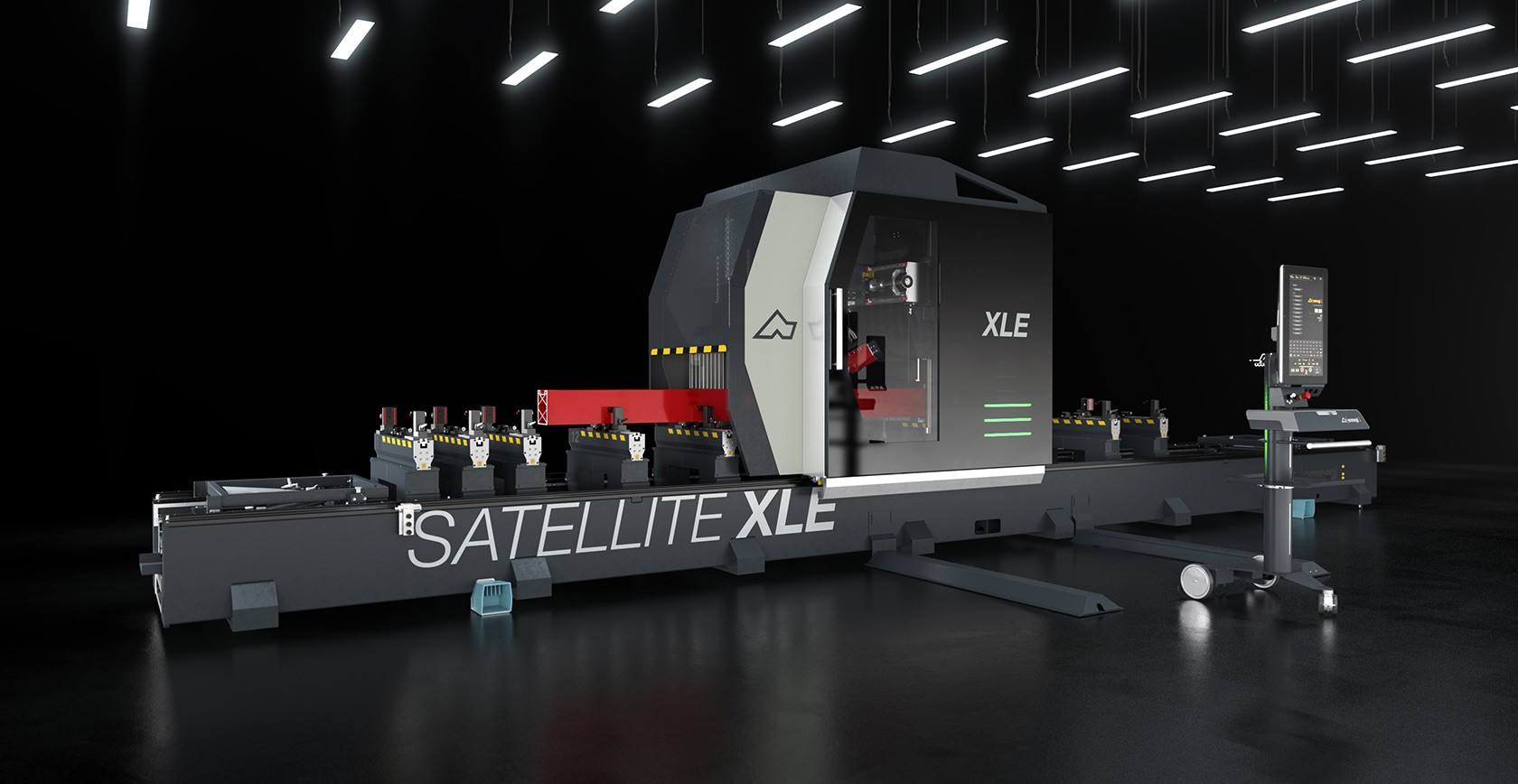

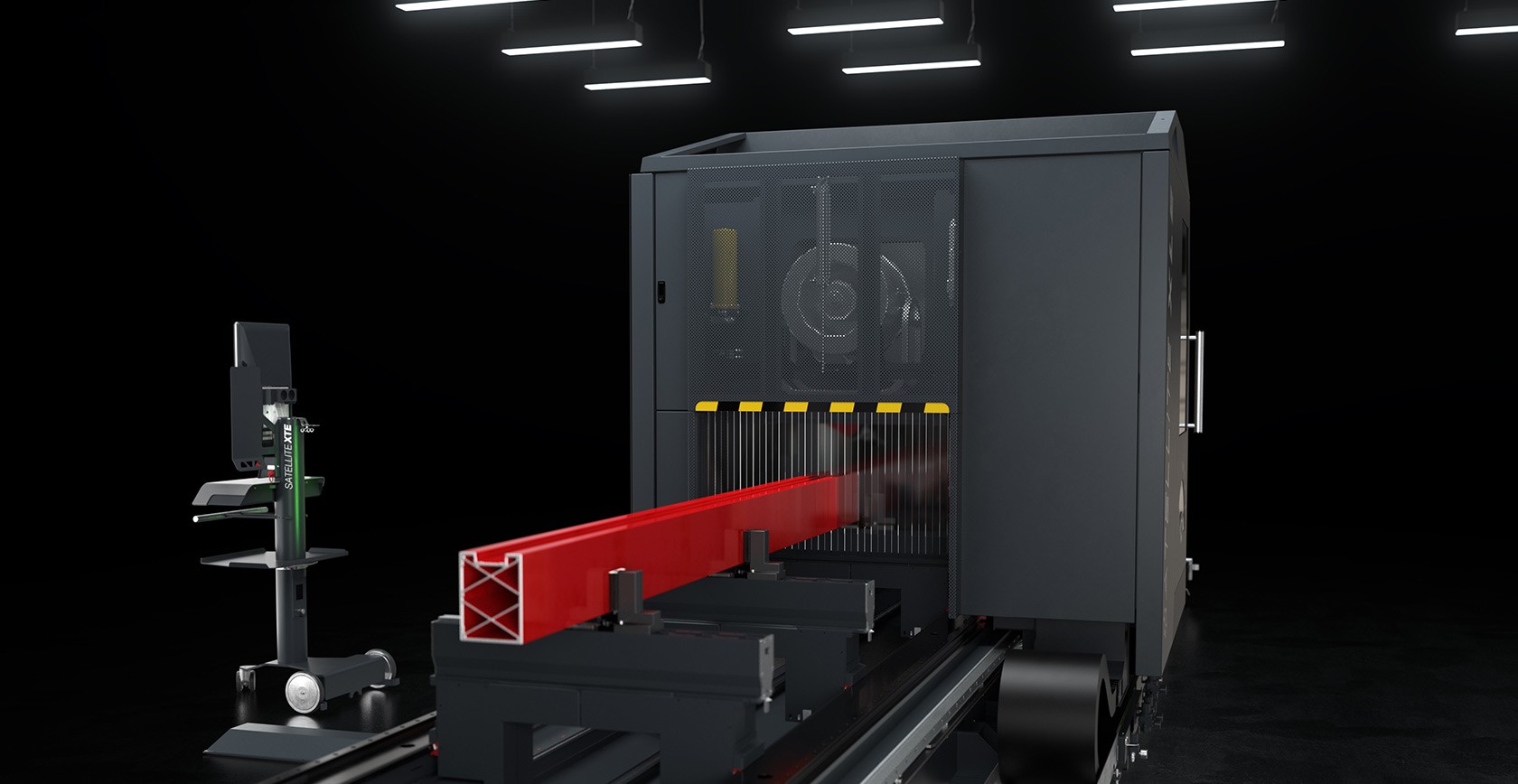

5-осевой обрабатывающий центр с ЧПУ и подвижным порталом, предназначен для осуществления фрезерования, сверления, нарезания резьбы и резки крупных профилей из алюминия, ПВХ, легких сплавов и стали. Подвижная часть станка состоит из портала, оснащенного приводом с высокоточной зубчатой рейкой. Электрошпиндель с повышенной мощностью (11 кВт в режиме S1) с креплением инструментов HSK-63F позволяет выполнять обработку, в том числе в тяжелых условиях, с высокой скоростью и безукоризненной точностью. Конструкция новой кабины локальной защиты сочетает в себе максимальную функциональность, доступность и освещенность в соответствии с требованиями по безопасности и эргономике. Крупные застекленные поверхности позволяют оператору контролировать выполнение обработки и, благодаря системе, позволяющей полностью открыть кабину на две отдельные части, упрощается доступ при осуществлении очистки и техобслуживания. Внутри расположен магазин инструментов на 18 мест. Режущий диск диам. 450 мм расположен отдельно в специальном магазине. SATELLITE XLE оснащен новыми моторизованными зажимами, которые, работая в маятниковом режиме, независимо и одновременно позиционируются согласно процессам обработки шпинделя в противоположном рабочем поле. Прочные и компактные зажимы легко конфигурируются без использования инструментов для геометрической регулировки. Новые упоры позволяют полностью охватить рабочую зону и освобождают всю область в случае обработки на головках профиля. Все оси ЧПУ являются абсолютными и не требуют обнуления при повторном запуске станка.

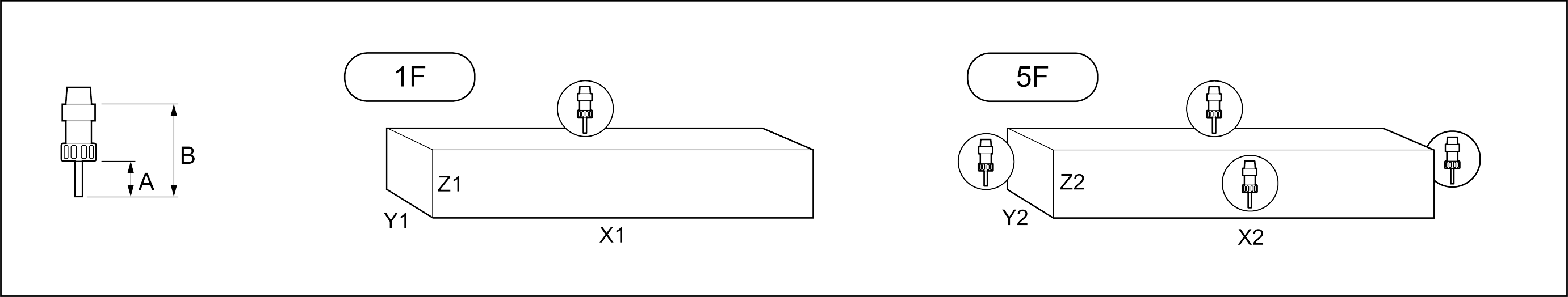

1F = Обработка 1 грани 5F = Обработка 5 граней

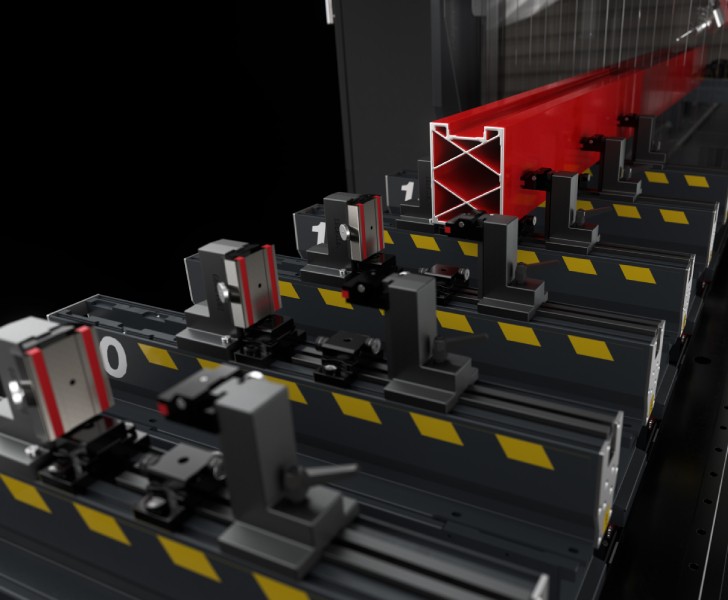

маятниковый режим

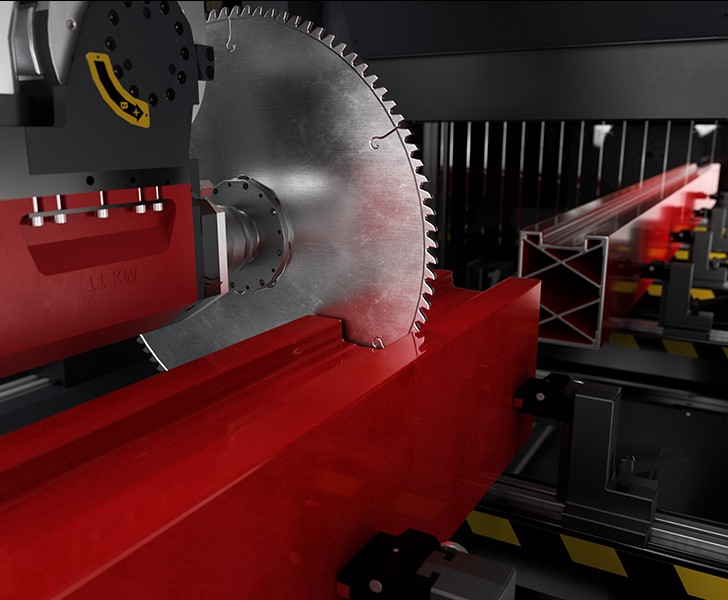

Сечение, обрабатываемое режущим диском Ø 450 мм (резка и отделение включительно)
250
Размеры в мм (*) выполнение торцевания режущим диском Ø 450 мм: уменьшение размеров X2 составляет 400 мм в режиме одиночной заготовки; 200 мм - в маятниковом режиме
(*) Для динамической версии с более чем 10 зажимами требуется высокопроизводительный промышленный ПК с человеко-машинным интерфейсом (дополнительно)

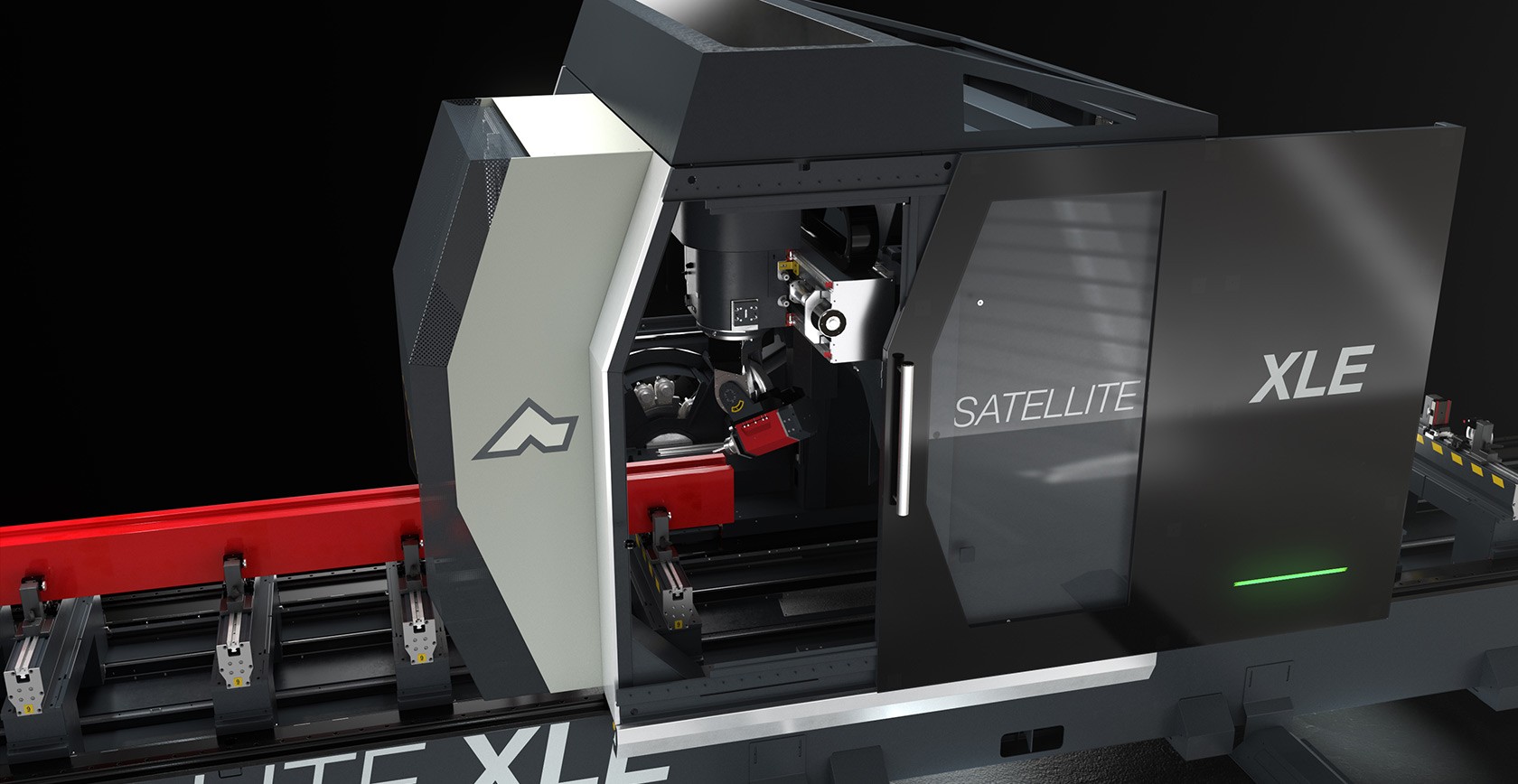

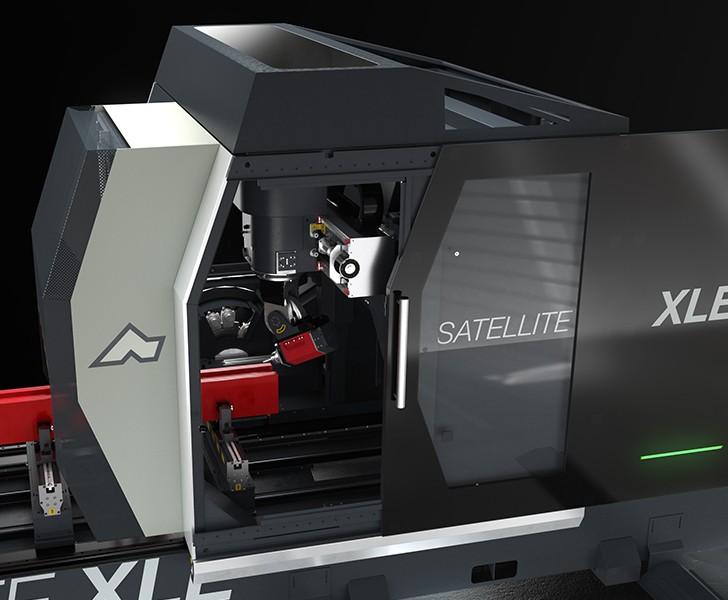

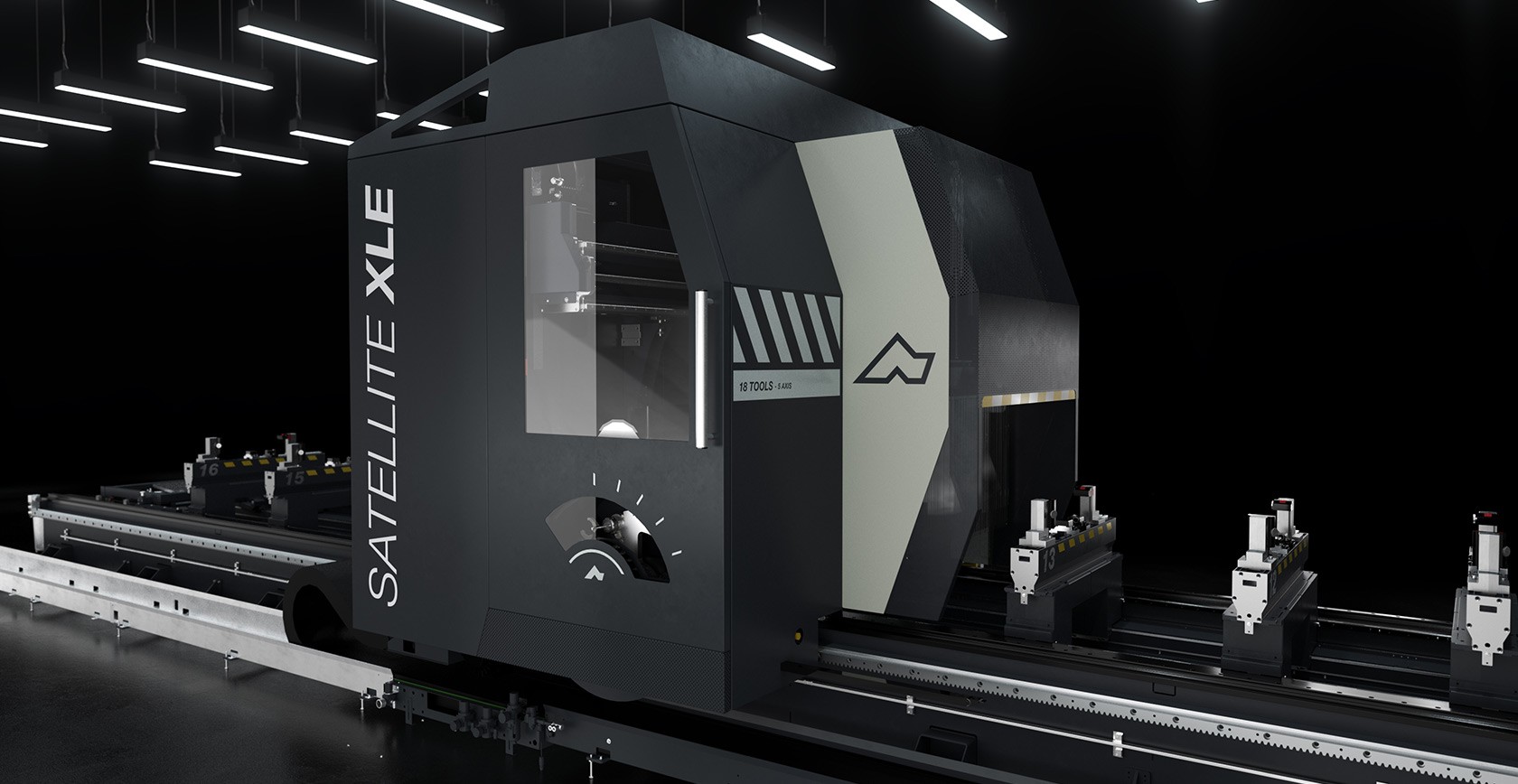

Кабина обеспечивает локальную защиту, благодаря используемым конструкторским решениям, она сочетает максимальную функциональность, доступность, звукоизоляцию и освещенность в соответствии с требованиями по безопасности и эргономике. Изысканный и инновационный дизайн делает станок поистине уникальным. Крупные застекленные поверхности позволяют оператору удобно и безопасно контролировать выполнение обработки. Внутренняя конструкция кабины способствует перемещению стружки и отходов обработки в основание кабины, где расположен ленточный конвейер, что упрощает техобслуживание и очистку всех чувствительных органов. Вытяжной вентилятор, который по отдельному запросу может быть встроен в кабину, позволяет эффективно удалять испарения, образующиеся во время обработки.

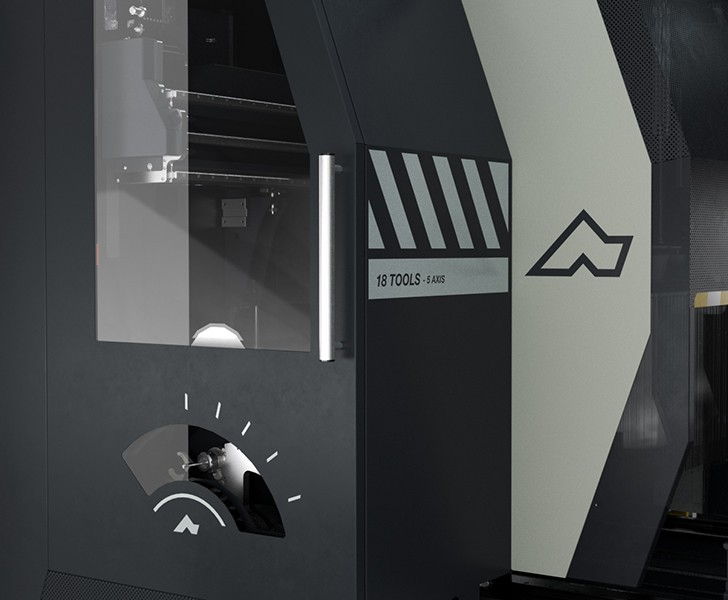

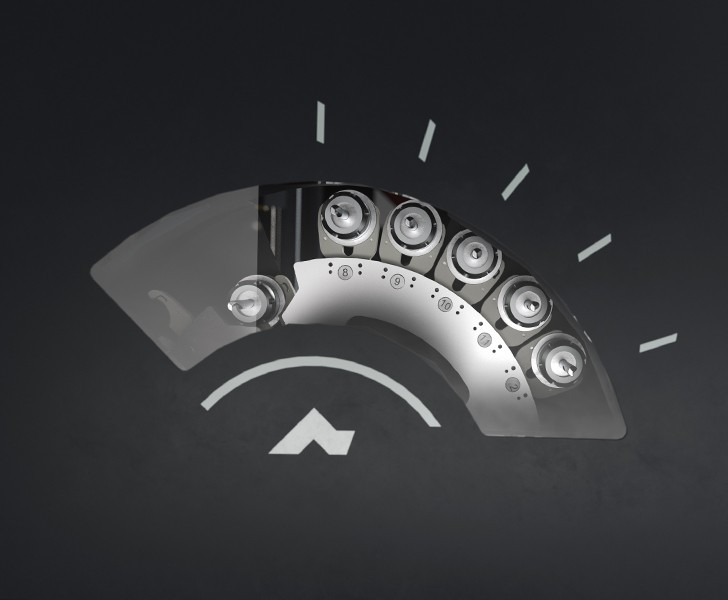

Инструментальный магазин на 18 мест установлен непосредственно на каретку машины; его заднее расположение в специально предназначенной зоне обеспечивает максимальную защиту от попадания стружки, образующейся во время обработки. Упорный подшипник магазина обеспечивает максимальную надежность, бесшумность и оптимальное выполнение цикла. В инструментальном магазине можно разместить дисковую фрезу диаметром 250 мм. Этот инструмент позволяет с максимальной скоростью, безопасно и точно выполнять составные разрезы, прямые разрезы, торцевание и обрезку.

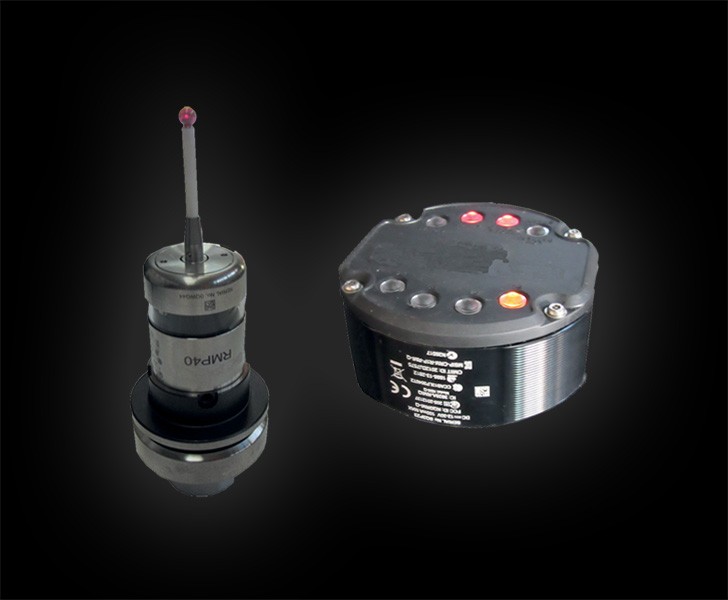

Станок дополнительно оснащается электронным устройством, которое позволяет автоматически корректировать размерные ошибки по длине, ширине и высоте заготовки. Таким образом, различия между теоретическими и фактическими размерами заготовки не влияют на прецизионные характеристики машины. Это устройство точно измеряет заготовку в нескольких позициях, что позволяет корректировать обработку по всей ее длине, даже в случае деформированных или искривленных профилей.
