MOD-END RIFILA, yarı otomatik döngülü iki kontrollü eksenli PVC çerçeveleri tıraşlama ünitesidir. İlerleme hızı ayarlanabilen CN kesim ünitesi ile donatılmıştır.
Technical data arrow_drop_down
ÖZELLİKLER
Kontrol edilen eksen adedi
2
Eksen X deplasmanı (mm)
3.100
Eksen Y deplasmanı (mm)
70
X ekseni hızı (m/dak)
20
Azami hava tüketimi (Nl/dak)
25
Kurulu güç (kW)
2,6
KESİM ÜNİTESİ
Nominal güç (kW)
2,2
Bıçak hızı (devir/dak)
2.880
Bıçak çapı (mm)
400
FONKSİYONELLİK
Çerçevenin elle konumlandırılması

PARÇA SABİTLEME
Yatay baskı ünitesi aracılığı ile çerçeve pnömatik sabitleme sistemi

Profil hizalama ve düzeltme pnömatik tertibatı

Çalışma ünitesinin yakınlarında parça referans durdurucusu

Hatta çalışma için gizli çalışma ünitesinin yakınlarında parça yan referans durdurucusu

Profil sabitleme ebadı (mm)
40 ÷ 90
İşlenebilir azami pano ebadı - dış ölçü (mm)
3.000 x 2.500
İşlenebilir asgari pano ebadı - dış ölçü (mm)
400 x 400
İşlenebilir azami profil yüksekliği (mm)
90
İşlenebilir asgari profil yüksekliği (mm)
40
İşlenebilir azami profil eni (mm)
130
İşlenebilir azami kanat eni (mm)
65
ÇALIŞMA TEZGÂHLARI
Fırça kaplı temas yüzeyleri

Çalışma tezgahı yüksekliği (mm)
950
Dahil
Mevcut
CN’lı kesim ünitesi
Entegre tıraşlama yönetim tertibatını da kapsayan kesim ünitesi sistemin kalbini temsil eder. Emiş başlığına sahip olup kendi aspiratörü ile birlikte işleme talaşlarının optimum şekilde uzaklaştırılmasına imkan vermektedir.
CNC işleme için tezgahlar Mod-End Rifile CN’lı kesim ünitesi Emmegi
CNC işleme için tezgahlar Mod-End Rifile Geniş destek yüzeyi Emmegi
Geniş destek yüzeyi
Çalışma alanı, büyük ebatların da aktarılmasına imkan vermek üzere çok geniş ve kişiselleştirilebilirdir. Talebe istinaden, doğramaların aynı tezgah üzerinde birleştirilmesine imkan vermek amacı ile pnömatik düzlem değişim tertibatı ile donatılmaktadır.
CN’lı derinlik durdurucusu
Bıçağın yakınlarında yer alan referans tertibatı, ince ayarı yapılacak olan çerçevenin kesin ve sessiz şekilde konumlandırılmasını garanti etmektedir. Ayar alanı 0 ile 70 mm arasıdır; büyük ebatların varlığında tertibat, mükemmel paralelliği garanti etmek amacı ile durdurucu ebadını otomatik olarak genişletmektedir.
CNC işleme için tezgahlar Mod-End Rifile CN’lı derinlik durdurucusu Emmegi
CNC işleme için tezgahlar Mod-End Rifile Sıcak ve soğuk taraf profillerin ince ayarı Emmegi
Sıcak ve soğuk taraf profillerin ince ayarı
Otomatik temizleme ünitesinin çıkışındaki tipik konum olan doğramanın soğu kenarı üzerinde işleme, hattın işleyişi açısından en uygun olanıdır. Uygun şekilde donatılan bir çalışma düzlemi ile çerçevenin üzerinde bir dizi montaj/test/çevre kontrolünün yürütülmesi mümkündür. Sıcak taraf üzerindeki işleme, temizlik açamasının nitelik seviyesinin en doğru şekilde değerlendirilmesine imkan vermektedir. Bu mod, işlenebilir kanadın kalınlığını azami 18 mm olarak sınırlandırmaktadır.
Kontrol
Gelişmiş ergonomik kontrol paneli, 10,4” dokunmatik ekranı ve tamamen kişiselleştirilmiş yazılımı ile, Microsoft Windows® ortamında bu makineye özel fonksiyonlar bakımından oldukça zengindir. Kesim listelerinin oluşturulmasıyla, fireler azaltılarak ve parça yükleme-boşaltma süreleri kısaltılarak çalışma döngüsü optimize edilir.
CNC işleme için tezgahlar Mod-End Rifile Kontrol Emmegi
CNC işleme için tezgahlar Mod-End Rifile Radyo barkod okuyucusu Emmegi

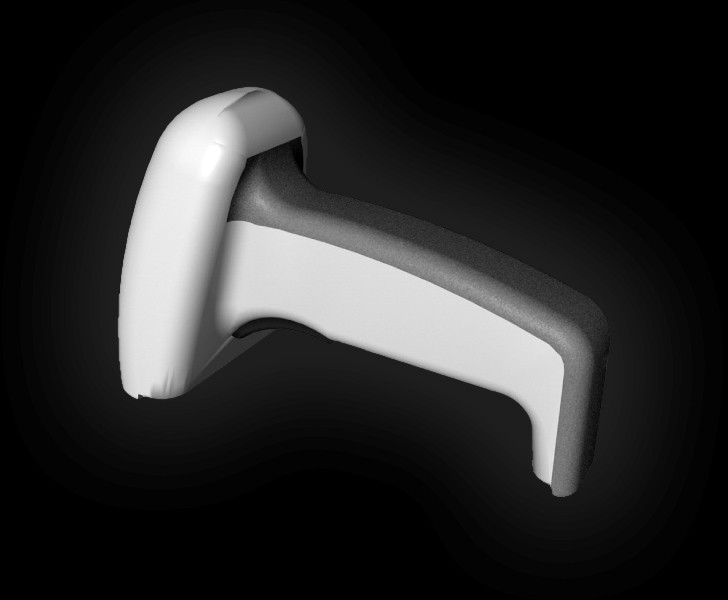

Radyo barkod okuyucusu (Opsiyonel)
Radyo barkod okuyucu, barkod etiketi aracılığı ile parçanın otomatik olarak tanınmasına imkan vermektedir. Makineye herhangi bir parça yüklendiğinde, etiketin üzerinde buluna barkod okunur ve çalışma merkezi işlemelerin tamamını gerçekleştirmek üzere otomatik olarak hazırlanır ve hata olasılığı olmadan döngü sürelerini kısaltır. Bunun yanı sıra radyo barkod okuyucusu, operatöre azami kolaylık sağlayan verileri kablosuz şekilde iletmek sureti ile çalışma alanında rahatça hareket edilmesine imkan vermektedir.
