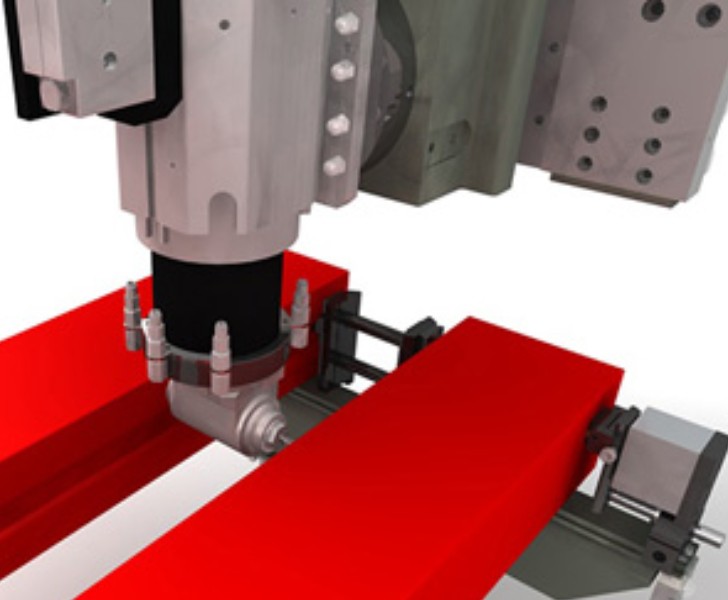

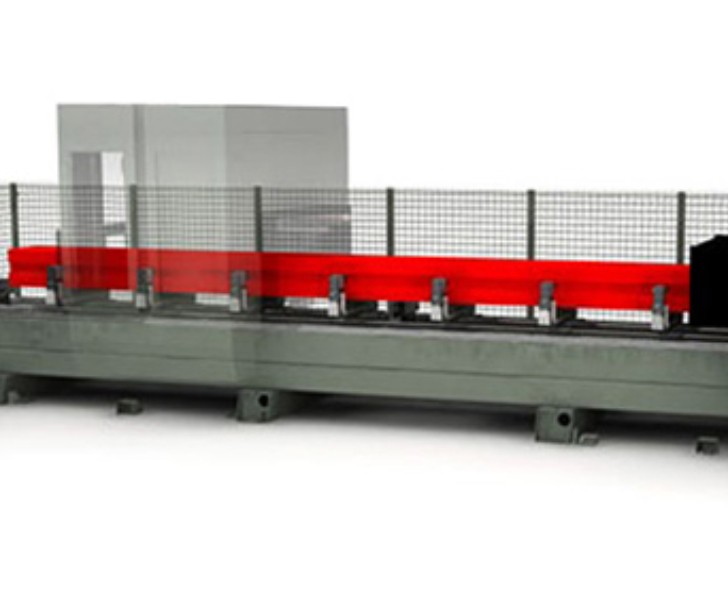

Hareketli portallı, 4 eksenli CNC çalışma merkezi, alüminyum, PVC, genelde hafif alaşımlar ve çelik çubuklar ya da parçalar üzerinde, 0° ile 180° arası tüm açılarda, freze, delme, kılavuz açma ve kesim işlemlerini yürütmek için imal edilmiştir. Makinenin hareketli kısmı, hassas kremayerli motorla donatılmış bir portaldan ibarettir. 7,5 kW güce sahip, HSK63F takım bağlantılı elektro mandrel, mükemmel hız ve hassasiyet ile ağır işlemeleri dahi gerçekleştirebilmektedir. Hareketli portalın arkasında 9 yuvalı takım deposu bulunmaktadır. Makinenin dinamik sarkaç modunda kullanmak mümkündür; parça değişimi (yükleme/boşaltma) ve mengenelerin otomatik dizilişi “maskelenmiş” sürede yapılabildiğinden bu çalışma yöntemi makine durma sürelerinin asgariye indirilmesine imkan vermektedir Bunun yanı sıra, iki çalışma alanı arasında kodları ve işlemeleri farklı olan parçaların yüklenmesi ve akabinde işlenmesi mümkündür. Operatörü korumanın yanı sıra çevre üzerindeki gürültü etkisini de azaltan kiriş karteri ile donatılmıştır.
1F = 1 yüz işleme 5F = 5 yüz işleme
sarkaç
yekpare
Boyutlar mm cinsinden
(*) özel sabitleme teçhizatını gerektirir

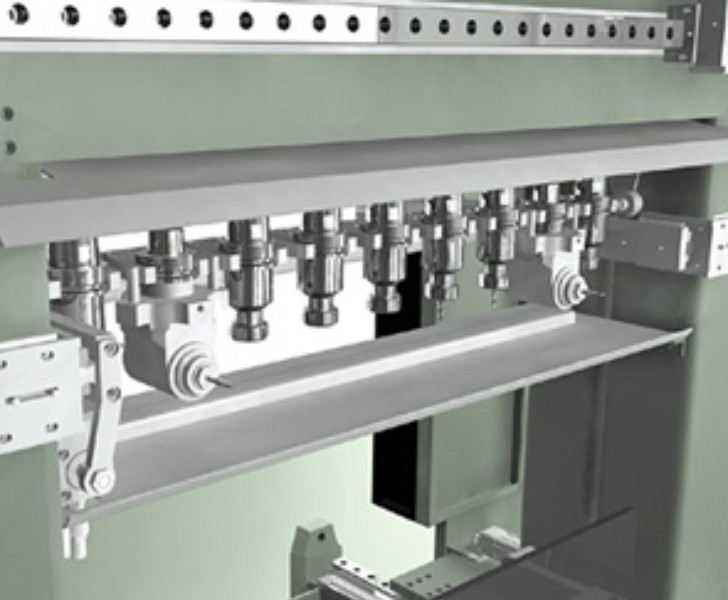

Takım taşıma deposunun kapasitesi yüksek ve hızlı olup doğrudan makinenin arabasının üzerine monte edilmiştir; eşsiz yuvası ile birlikte gizli konumu, takım taşıma konilerinin hem talaşlardan hem de darbelerden azami şekilde korunmasını garanti etmektedir. Depo, operatörün kararına göre yapılandırılabilen azami 9 (8 + 250 mm'lik bıçak) takım içerebilmektedir. Takım sapının her pozisyonu, takım taşıyıcı koninin doğru pozisyonunu saptayan bir sensör ile donatılmıştır.

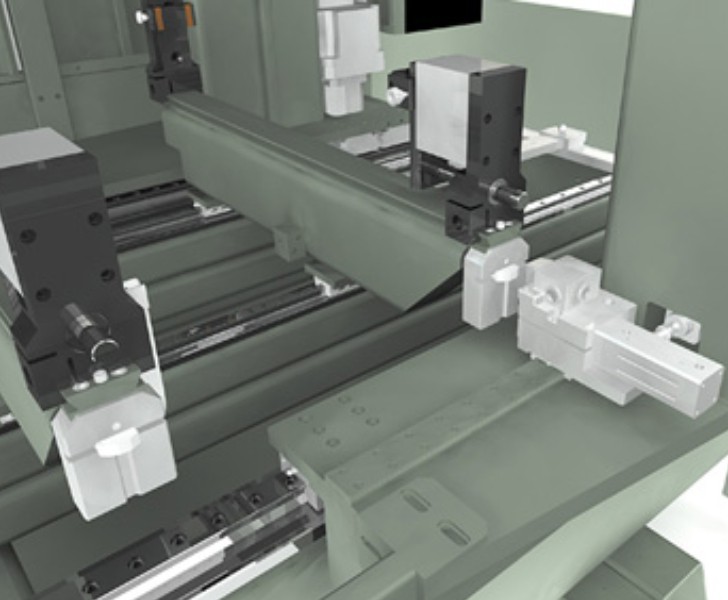

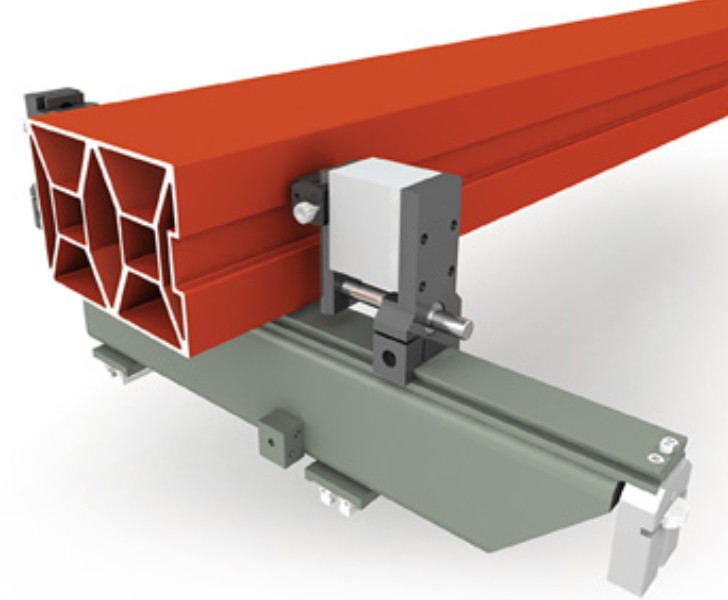

Y’deki geniş çalışma alanını kullanarak makine, paralel halde iki profilin mengenelere konumlandırılması, refere edilmesi ve sabitlenmesi için donatılabilir; bu sayede uygulama süresinde önemli kısalma sağlanmaktadır. İşbu çalışma yapılandırması, paralel şekilde konumlandırılan profillerin iç yüzlerinde işleme yapmaya imkan vermemektedir.
İsteğe bağlı olarak makine, parçanın genişlik, uzunluk ve yükseklik ebat hatalarının otomatik olarak düzeltilmesine imkan veren elektronik bir tertibat ile donatılabilmektedir. Bu şekilde makinenin hassasiyet özellikleri, işlenen parçanın teorik ve gerçek ölçüleri arasındaki farklardan etkilenmemektedir. Bu tertibat ham parçayı birçok yerinden hassas şekilde ölçmekte, bu sayede deforme ya da eğilmiş profillerde dahi uzunluk boyunca işlemelerin düzeltilmesine imkan vermektedir.
