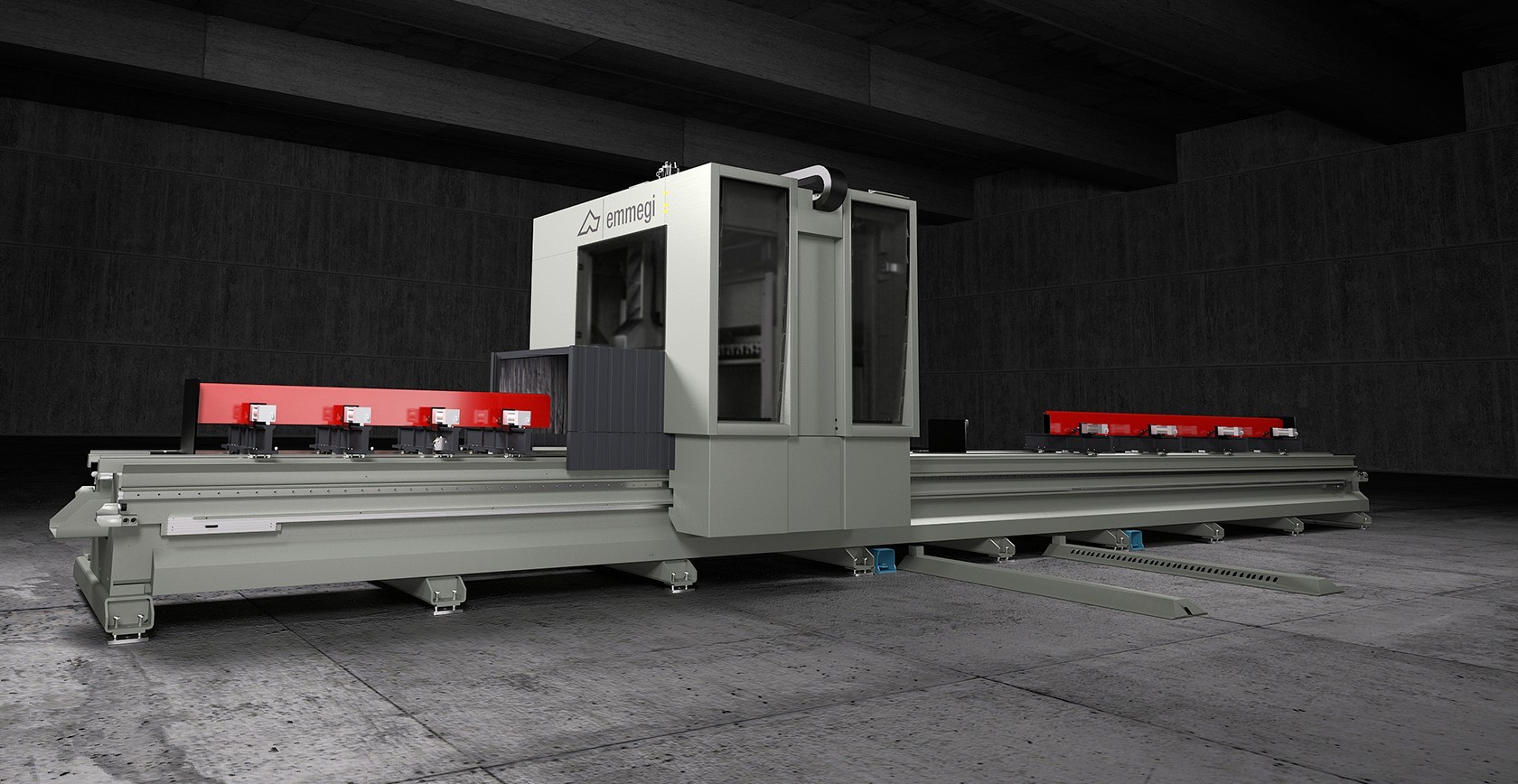

Hareketli portallı, 5 eksenli CNC çalışma merkezi, alüminyum, PVC, genelde hafif alaşımlar ve çelik çubuklar ya da parçalar üzerinde, freze, delme, kılavuz açma ve kesim işlemlerini yürütmek için imal edilmiştir. Makinenin hareketli kısmı, hassas kremayerli motorla donatılmış bir portaldan ibarettir. Yüksek güce (S1’de 10 kW) sahip, HSK40F takım bağlantılı elektro mandrel, mükemmel hız ve hassasiyet ile ağır işlemeleri dahi gerçekleştirebilmektedir. Hareketli portalın arkasında 9 yuvalı takım deposu bulunmaktadır. 300 mm’lik bıçak ayrı olarak yerleştirilmektedir. Makinenin sarkaç modunda kullanmak mümkündür; parça değişimi (yükleme/boşaltma) “maskelenmiş” sürede yapılabildiğinden bu çalışma yöntemi makine durma sürelerinin asgariye indirilmesine imkan vermektedir. Bunun yanı sıra, iki çalışma alanı arasında kodları ve işlemeleri farklı olan parçaların yüklenmesi ve akabinde işlenmesi mümkündür. Operatörü korumanın yanı sıra çevre üzerindeki gürültü etkisini de azaltan kiriş karteri ile donatılmıştır.

Technical data arrow_drop_down
EKSEN DEPLASMANI
X EKSENİ (yatay) (mm)
6.650 ; 10.000
Y EKSENİ (yanal) (mm)
800
Z EKSENİ (dikey) (mm)
525
B EKSENİ (kafanın dikey-yatay dönüşü)
0° ÷ +90°
C EKSENİ (kafanın dikey eksen dönüşü)
0° ÷ +360°
KONUMLANDIRMA HIZI
X EKSENİ (yatay) (m/dak)
58
Y EKSENİ (yanal) (m/dak)
32
Z EKSENİ (dikey) (m/dak)
32
B EKSENİ (°/dak)
8.100
C EKSENİ (°/dak)
8.100
ELEKTRO MANDREL
S1 azami gücü (kW)
10
Azami hız (devir/dak.)
24.000
Azami tork (Nm)
12,7
Takım bağlantı konisi
HSK - 40E
Katı çekme işlemi için elektro mandren üzerinde kodlayıcı

Soğutucu ünite ile su soğutmalı

TAŞIYICI GÖVDESİ OTOMATİK ALET DEPOSU
Depo takım adedi
9 + 1
Standart depoya yüklenebilen aletlerin azami boyutu - standart makine versiyonu (mm)
Ø = 50 - L = 190
Standart depoya yüklenebilen aletlerin azami boyutu - katı çekme işlemi için elektro mandren üzerinde kodlayıcılı standart makine versiyonu (mm)
Ø = 50 - L = 160
Depoya yüklenebilen bıçağın azami boyutu (mm)
Ø = 340 - L = 150
Bıçak deposu

İŞLENEBİLİR YÜZLER
Doğrudan alet ile (üst yüz, yan yüzler, kafalar)
5
Ø 300 mm’lik bıçak takımı ile (üst yüz, yan yüzler, başlıklar)
1 + 2 + 2
ÇEKME KAPASİTESİ (alüminyum ve geçiş deliği üzerinde erkekli)
Dengeleyici ile
M10
Rijit
M12
PARÇA SABİTLEME
Standart pnömatik mengene sayısı (6.650 mm modeli)
6
Standart pnömatik mengene sayısı (10.000 mm modeli)
8
Maksimum pnömatik mengene sayısı
12
X ekseni vasıtası ile otomatik mengene konumlandırma

Beher alan için azami mengene sayısı
6
ÇALIŞMA ALANI
Dahil
Mevcut
Bıçak

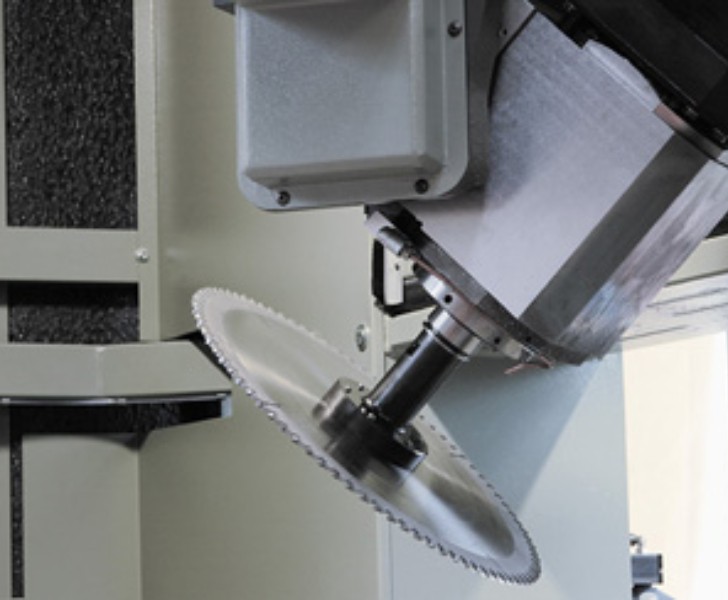

Takım taşıma deposunda, çapı 300 mm olan diskli bıçak taşıyıcı bir koni spesifik olarak bulunabilir, bahse konu takım, A ve B eksenlerine göre karma kesimlerin azami hız, güvenlik ve hassasiyet ile gerçekleştirilmesine, düz kesimlerin gerçekleştirilmesine, profilin uçlarında doğrama işlemlerinin yürütülmesine imkan verir, bunun yanı sıra X eksenine göre kesim ya da ince işleme yapılabilir.
CNC işleme merkezleri Satellite XL Bıçak Emmegi
CNC işleme merkezleri Satellite XL Alet deposu Emmegi
Alet deposu

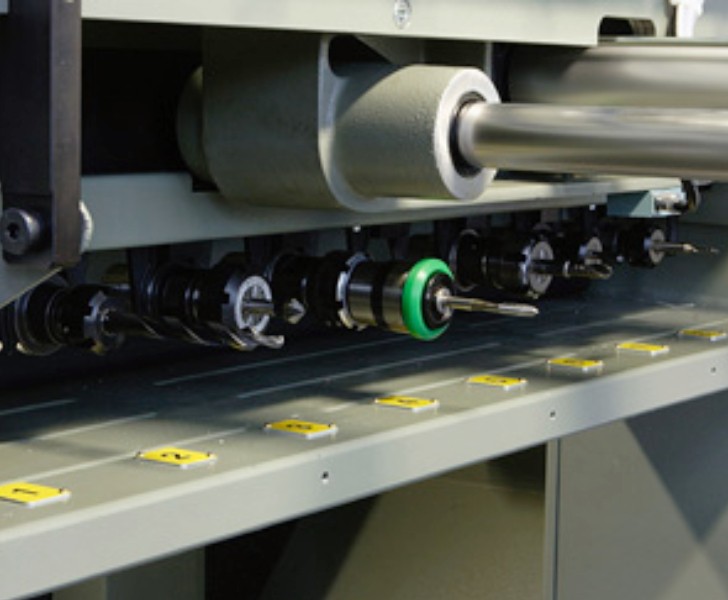

Takım taşıma deposunun kapasitesi yüksek ve hızlı olup doğrudan makinenin arabasının üzerine monte edilmiştir; eşsiz yuvası ile birlikte gizli konumu, takım taşıma konilerinin hem talaşlardan hem de darbelerden azami şekilde korunmasını garanti etmektedir. Depo, operatörün kararına göre yapılandırılabilen azami 10 (9 + 300 mm'lik bıçak) takım taşıyıcıyı içerebilmektedir.
Sarkaç modu

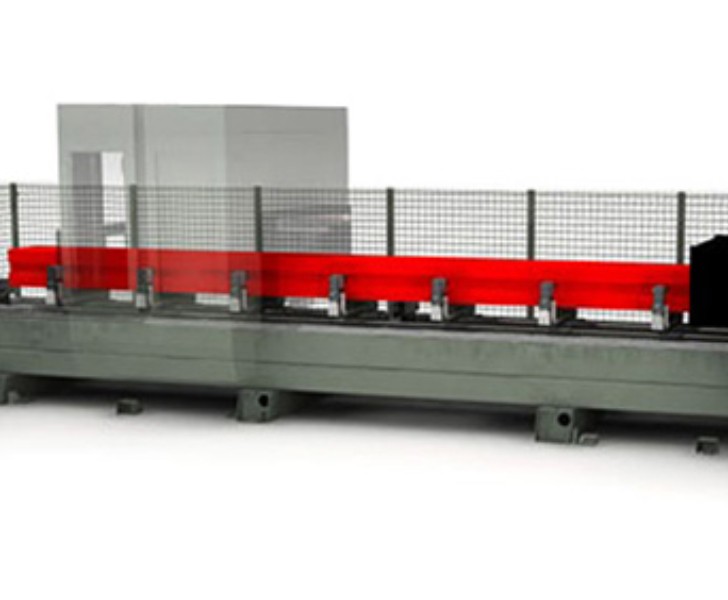

Bu yenilikçi çalışma sistemi çalışma parçasını yükleme boşaltma esnasında ki makinenin durağan sürelerini en aza indirir. Bu sistem, farklı uzunlukları, kodları ve işlemeleri bulunan parçaların iki çalışma alanı arasında yüklenmesine e akabinde işlenmesine imkan vermektedir. Bu çözüm, makinenin en değişik kullanım sektörlerinde avantajlı konuma gelmesini sağlamaktadır.
CNC işleme merkezleri Satellite XL Sarkaç modu Emmegi
CNC işleme merkezleri Satellite XL Profil ebadını ölçüm cihazı Emmegi
Profil ebadını ölçüm cihazı (Opsiyonel)

İsteğe bağlı olarak makine, parçanın genişlik, uzunluk ve yükseklik ebat hatalarının otomatik olarak düzeltilmesine imkan veren elektronik bir tertibat ile donatılabilmektedir. Bu şekilde makinenin hassasiyet özellikleri, işlenen parçanın teorik ve gerçek ölçüleri arasındaki farklardan etkilenmemektedir. Bu tertibat ham parçayı birçok yerinden hassas şekilde ölçmekte, bu sayede deforme ya da eğilmiş profillerde dahi uzunluk boyunca işlemelerin düzeltilmesine imkan vermektedir.

Mengeneler

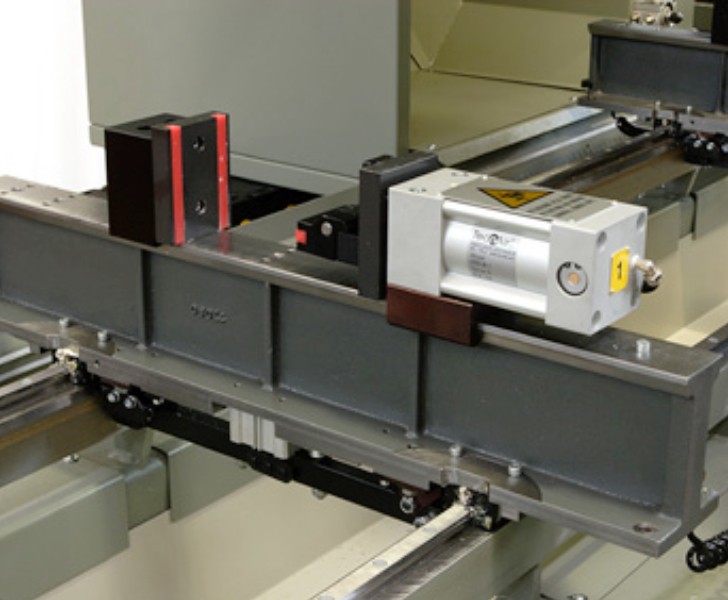

Çene grubu, büyük ebatlı alüminyum, PVC, çelik ve diğer mlazemeden profillerinin doğru ve güvenli şekilde sabitlenmesini garanti etmektedir. Beher grup, makine düzlemi üzerinde prizmatik kılavuzlar ile hareket etmektedir. Makineyi son derece çok yünlü hale getiren karşıt mastarların hızlı ve kesin bir şekilde monte edilmesi mümkündür. Mengene grubu ayrıca düşük ebat kriterine uygun olup, işlenecek parçaya göre asgari boyutlara izin vermektedir.
CNC işleme merkezleri Satellite XL Mengeneler Emmegi
CNC işleme merkezleri Satellite XL Pnömatik mengene üzerindeki çift baskı ünitesi Emmegi
Pnömatik mengene üzerindeki çift baskı ünitesi (Opsiyonel)
Y’deki geniş çalışma alanını kullanarak makine, paralel halde iki profilin mengenelere konumlandırılması, refere edilmesi ve sabitlenmesi için donatılabilir; bu sayede uygulama süresinde önemli kısalma sağlanmaktadır. Bu çalışma yapılandırması, paralel olarak konumlandırılan profillerin iç yüzleri üzerinde işlemeye imkan vermemektedir.
