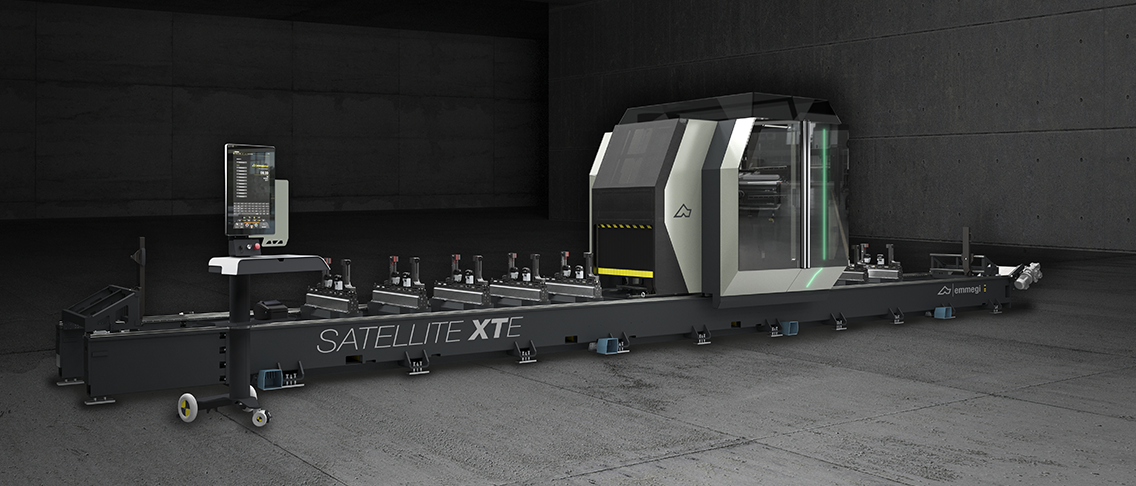

Satellite XTE: il nuovo centro di lavoro a 5 assi

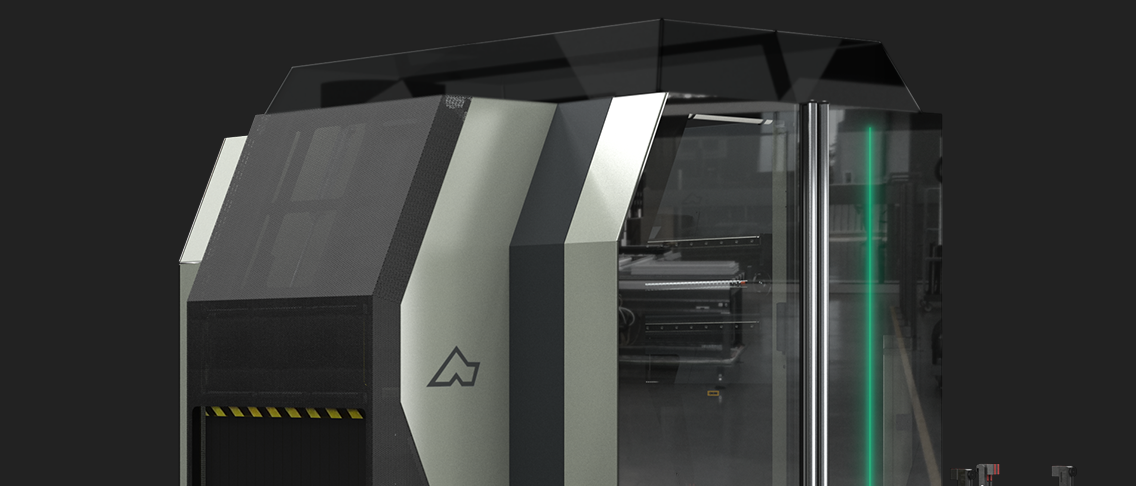

Centro di lavoro a 5 assi, realizzato per eseguire lavorazioni di fresatura, foratura, filettatura e taglio, su barre di grandi dimensioni in alluminio, PVC, leghe leggere e acciaio. La parte mobile della macchina è costituita da un portale dotato di motorizzazione a cremagliera di precisione. L’elettromandrino di potenza elevata (15 kW in S1) con attacco utensili HSK-63F permette di eseguire lavorazioni, anche gravose, con ottimi risultati di rapidità e precisione. La nuova cabina di protezione locale è stata progettata per coniugare la massima funzionalità, accessibilità, insonorizzazione e luminosità con le esigenze di sicurezza ed ergonomia. L’operatore dispone di grandi superfici vetrate per controllare le esecuzioni delle lavorazioni e, grazie al sistema di totale apertura della cabina in due parti separate, di un accesso facilitato durante le fasi di pulizia e manutenzione. L’interno della cabina prevede la totale segregazione dell’area di lavoro dalle restanti sezioni del magazzino porta utensili e degli altri accessori a corredo sul carro, garantendo la massima raccolta del truciolo verso il nastro trasportatore e, come opzionale, l’aspirazione dedicata dei fumi di lavorazione. Il magazzino utensili a 24 posti, alloggiato nel portale mobile, è dotato di un sistema con braccetto scambiatore che riduce considerevolmente i tempi di cambio utensile. L'utensile lama da 500 mm viene alloggiato separatamente in un magazzino dedicato. SATELLITE XTE dispone di nuove morse motorizzate che, in modalità pendolare, si posizionano in modo indipendente ed in tempo mascherato ai processi di lavorazione del mandrino nel campo di lavoro opposto. Le morse, robuste e ad ingombro ridotto, risultano facilmente configurabili senza l’utilizzo di utensili per le regolazioni geometriche. Le nuove battute permettono la totale copertura del campo di lavoro, e disimpegnano l’area nel caso di lavorazioni sulle testate del profilo. Tutti gli assi CNC sono assoluti e non richiedono l’azzeramento al riavvio della macchina.

Caratteristiche più importanti
> Morse motorizzate indipendenti a ingombro ridotto

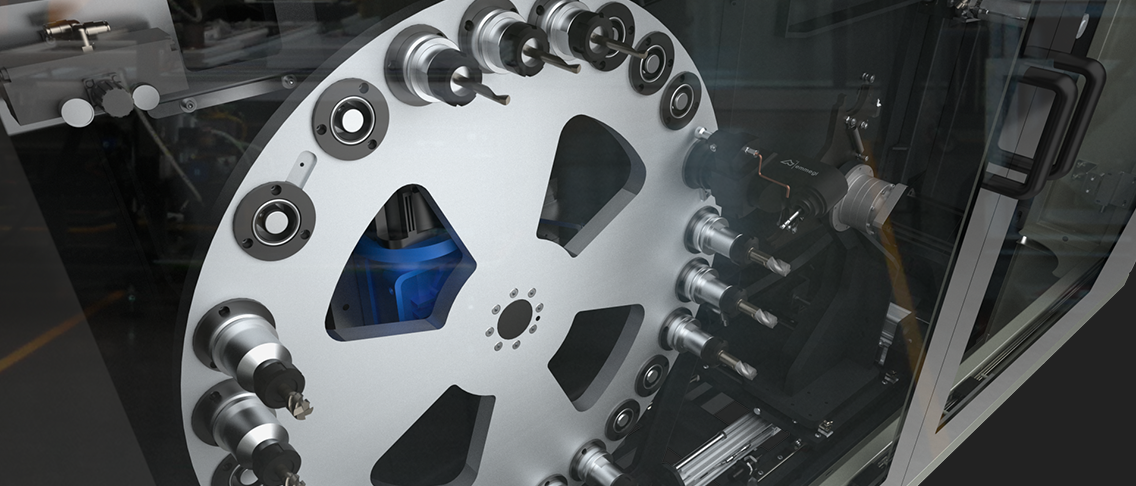

> Magazzino utensili 24 posti con braccetto scambiatore / tempo mascherato
> Nuovo design cabina: elevata visibilità e sicurezza
> Convogliamento ottimale del truciolo per una massima pulizia
> Taglio e separazione del pezzo direttamente dalla barra
> Assi di riferimento assoluti
> Monitor touch 24" regolabile con innovativa interfaccia operatore
