Satellite  XT

Centro di lavoro a 5 assi CNC a portale mobile, realizzato per eseguire lavorazioni di fresatura, foratura, filettatura e taglio, su barre o pezzi di grandi dimensioni in alluminio, PVC, leghe leggere in genere e acciaio. L’elettromandrino di potenza elevata (15 kW in S1) con attacco utensili HSK-63F permette di eseguire lavorazioni, anche gravose, con ottimi risultati di rapidità e precisione. Il magazzino utensili con 16 posti è alloggiato nel portale mobile, l’utensile lama da 500 mm viene alloggiato separatamente in un magazzino dedicato. È possibile utilizzare la macchina in modalità pendolare, metodo di lavoro che permette di ridurre al minimo i tempi di fermo macchina, poiché permette di eseguire il cambio pezzo (carico/scarico) in tempo “mascherato”. Con la versione pendolare dinamico è possibile migliorare ulteriormente questa funzionalità, dato che il posizionamento morse può essere fatto in maniera completamente indipendente dal portale. Inoltre è possibile la lavorazione di pezzi differenti e tra le due aree di lavoro. È dotato di una carterizzazione del portale che, oltre a proteggere l’operatore, consente di ridurre l’impatto acustico ambientale.

Dati Tecnici arrow_drop_down
CORSE ASSI
ASSE X (longitudinale) (mm)
7.800 ; 10.500 ; 15.500
ASSE Y (trasversale) (mm)
1.100
ASSE Z (verticale) (mm)
655
ASSE B (rotazione verticale-orizzontale della testa)
0° ÷ 90°
ASSE C (rotazione asse verticale della testa)
0° ÷ 360°
VELOCITÀ DI POSIZIONAMENTO
ASSE X (longitudinale) (m/min)
75
ASSE Y (trasversale) (m/min)
60
ASSE Z (verticale) (m/min)
40
ASSE B (°/min)
3.240
ASSE C (°/min)
3.600
ELETTROMANDRINO
Potenza massima in S1 (kW)
15
Velocità massima (giri/min)
24.000
Coppia massima (Nm)
12
Cono attacco utensile
HSK - 63F
Encoder su elettromandrino per maschiatura rigida

Raffreddamento ad acqua con unità frigorifera

MAGAZZINO UTENSILI AUTOMATICO A BORDO CARRO
Magazzino utensili a 16 posti

Dimensione massima utensili caricabili nel magazzino (mm)
Ø = 80 - L = 300
Dimensione massima lama caricabile nel magazzino (mm)
Ø = 180 - L = 150
Magazzino lama completo di lama Ø 500 mm

Dimensione lama caricabile nel magazzino lama (mm)
Ø = 500 - L = 73
FACCE LAVORABILI
Con utensile diretto (faccia superiore, facce laterali, testate)
5
Con utensile lama Ø 500 mm (faccia superiore, facce laterali, testate)
1 + 2 + 2
Lavorazione faccia inferiore mediante unità angolare

CAPACITÀ DI MASCHIATURA (con maschio su alluminio e foro passante)
Rigida
M12
BLOCCAGGIO PEZZO
Dimensione massima in Y del pezzo bloccabile in morsa standard (mm)
550
Dimensione massima in Z del pezzo bloccabile in morsa con pressore verticale opzionale (mm)
280
Posizionamento morse automatico tramite asse X (versione pendolare statica)

Morse indipendenti a motorizzazione centralizzata (versione pendolare dinamica)

Dispositivo di lettura posizione morse assoluta (versione pendolare dinamica)

Doppio pressore orizzontale su morse pneumatiche

Pressore verticale su morse

CAMPO DI LAVORO
Incluso
disponibile
Taglio e separazione (Opzionale)

La funzionalità opzionale di taglio e separazione direttamente da barra permette di ottenere da una barra una serie di profili lavorati e infine separati nei singoli elementi, evitando la necessità di mettere in lavorazione spezzoni già tagliati in precedenza. L’ampia capacità di taglio del gruppo lama consente di eseguire tagli di separazione su profili di grandi dimensioni, eliminando di fatto in molti casi l’intera fase di lavorazione che viene solitamente eseguita a monte dalla troncatrice. In questo caso la macchina può essere corredata di stampante per etichette, per gestire il tracciamento dei profili nelle fasi successive.

Prodotti per Acciaio Satellite XT Taglio e separazione Emmegi
Prodotti per Acciaio Satellite XT Lama Emmegi

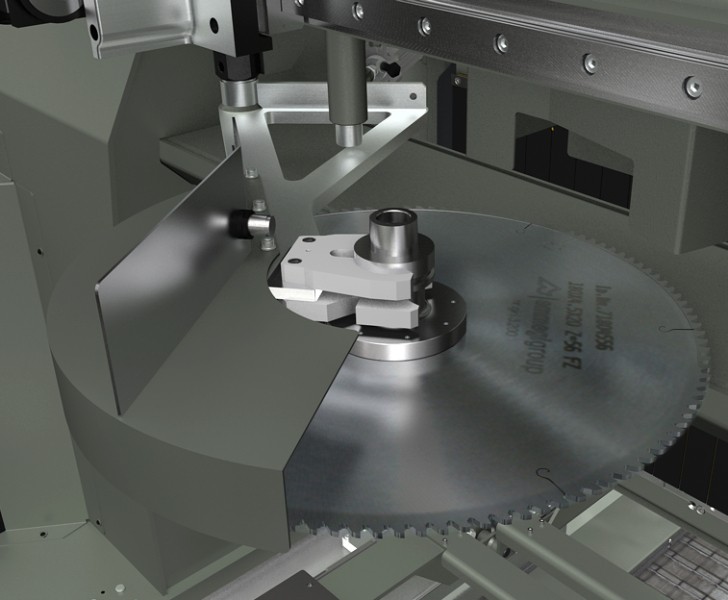

Lama

La lama da 500 mm in dotazione è alloggiata in un magazzino dedicato. È dotata di attacco utensile HSK-63F e può lavorare sfruttando i 5 assi interpolati dell’elettrotesta per sezionare il pezzo. Mediante opportuno software opzionale consente di eseguire taglio e separazione direttamente da barra grezza. Nel magazzino portautensili può essere alloggiata una fresa a disco del diametro di 180 mm. Tale utensile permette, con la massima velocità, sicurezza e precisione, di eseguire tagli composti, tagli dritti, lavorazioni di intestatura e rifilatura.

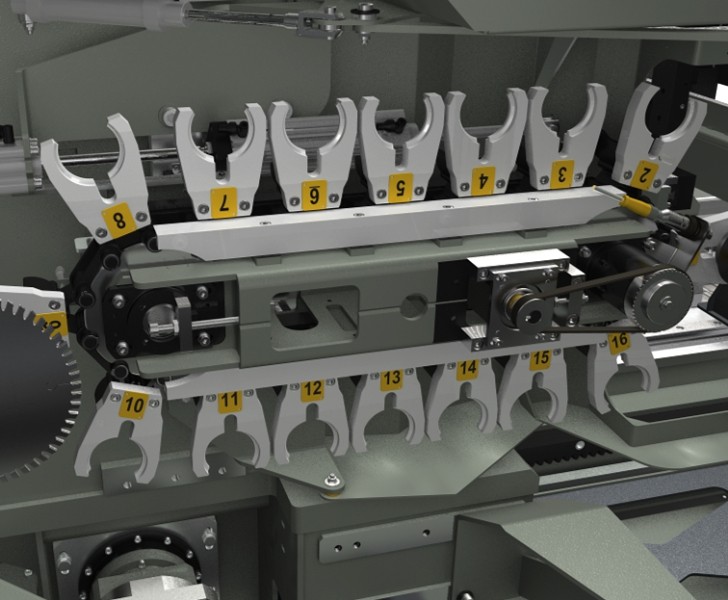

Magazzino utensili

Il magazzino portautensili è capiente e veloce ed è installato direttamente sul carro della macchina; la sua posizione laterale, unita ad un alloggiamento esclusivo, garantisce la massima protezione dei coni portautensili sia da trucioli sia da urti accidentali. Il magazzino standard è in grado di contenere fino a 16 portautensili, configurabili a discrezione dell’operatore.

Prodotti per Acciaio Satellite XT Magazzino utensili Emmegi
Prodotti per Acciaio Satellite XT Misuratore dimensionale profilo Emmegi
Misuratore dimensionale profilo (Opzionale)

La macchina può essere dotata opzionalmente di un dispositivo elettronico che permette la correzione in automatico degli errori dimensionali in lunghezza, larghezza ed altezza del pezzo. In questo modo le caratteristiche di precisione della macchina non vengono influenzate dalle differenze tra dimensioni teoriche e reali del pezzo in lavorazione. Questo dispositivo esegue con precisione la tastatura del pezzo grezzo in più posizioni, per consentire la correzione delle lavorazioni lungo tutta la sua lunghezza, anche in caso di profili deformati o svergolati.

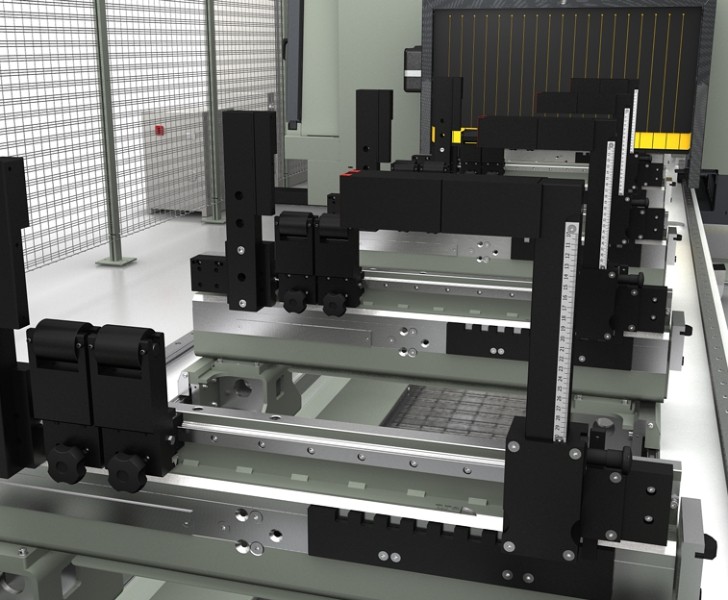

Morse

Il gruppo morsa è in grado di garantire il corretto e sicuro bloccaggio di profili di notevoli dimensioni di alluminio, PVC, acciaio e leghe leggere. Ogni gruppo scorre tramite guide lineari sul piano della macchina. Il posizionamento, nei modelli pendolari statici, viene gestito tramite asse X. I modelli pendolari dinamici sono dotati di un sistema di posizionamento a motorizzazione centralizzata che rende le morse indipendenti dai movimenti del carro e consente il posizionamento in tempo mascherato. È possibile montare in modo rapido e preciso controsagome che rendono la macchina estremamente versatile. Il gruppo morsa è disponibile opzionalmente in versione a doppio pressore, per lavorare due profili in parallelo.

Prodotti per Acciaio Satellite XT Morse Emmegi
Prodotti per Acciaio Satellite XT Doppio pressore su morsa pneumatica Emmegi

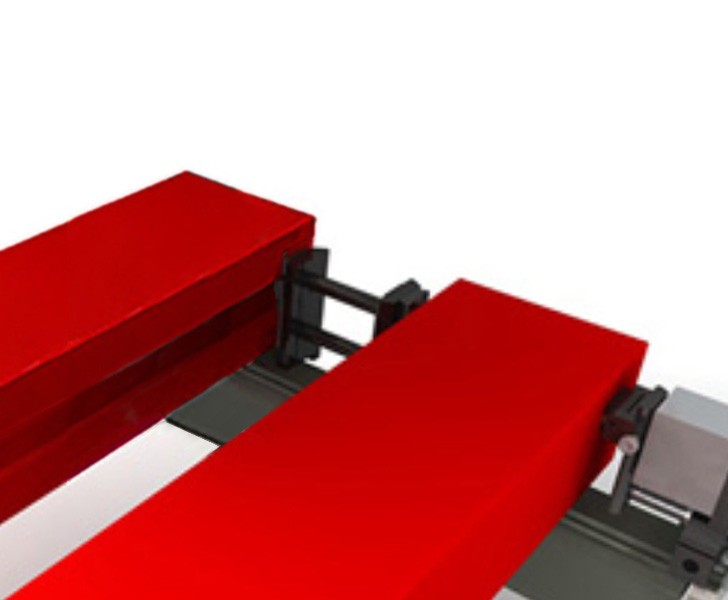

Doppio pressore su morsa pneumatica (Opzionale)

Sfruttando l’ampio campo di lavoro in Y, la macchina può essere attrezzata per posizionare, riferire e bloccare nelle morse due profili in parallelo, lavorando entrambi in un ciclo unico e consentendo così una riduzione molto significativa del tempo di esecuzione. Questa configurazione di lavoro non consente lavorazioni sulle facce interne dei profili posizionati in parallelo.
