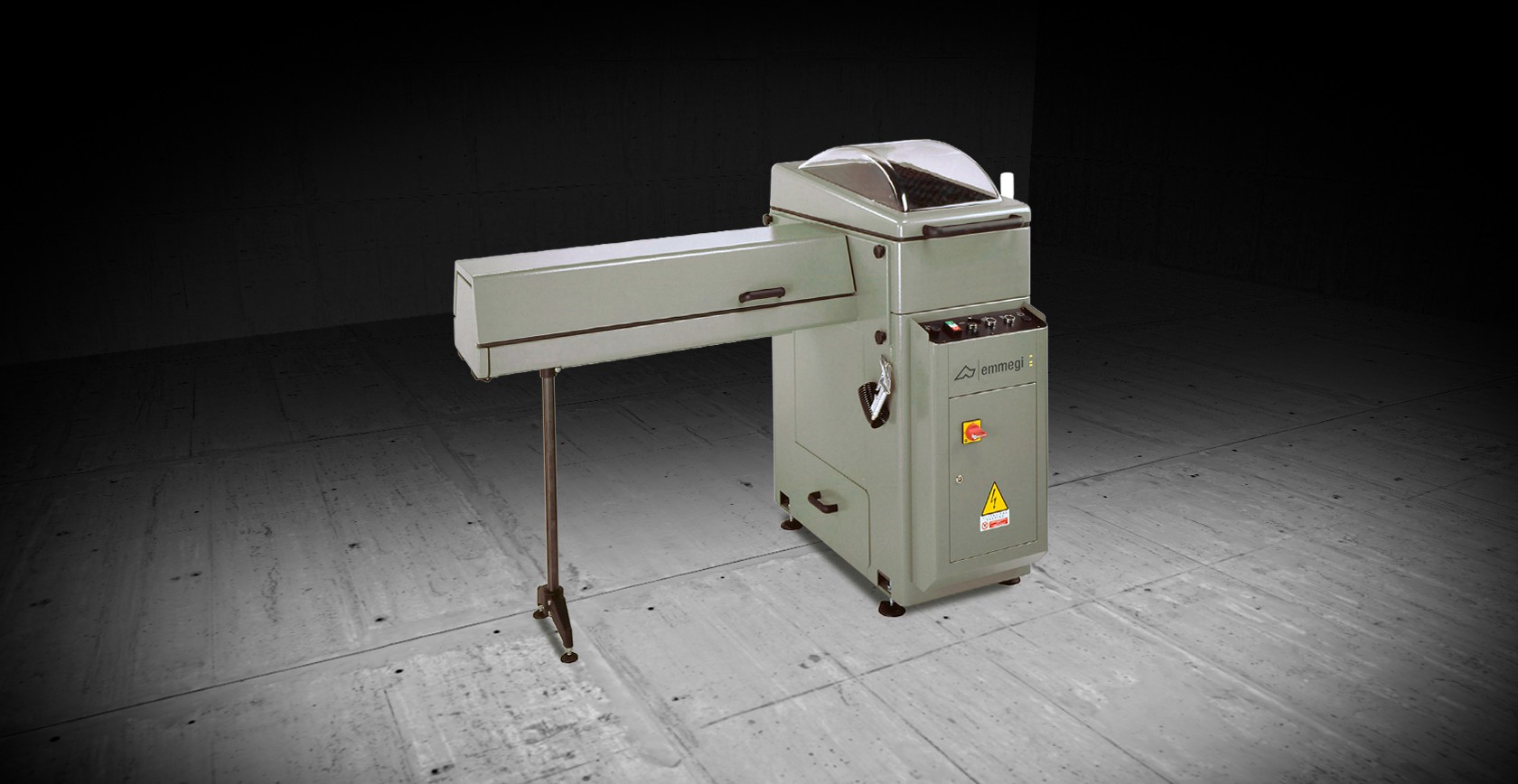

Intestatrice orizzontale ad avanzamento elettropneumatico. Fresatura fuori squadro +45° / 90° / -45°. Alta velocità di rotazione utensile per migliorare la qualità della lavorazione sul profilato verniciato e fuori squadro. Cambio rapido del gruppo frese con comando pneumatico. Piano di lavoro antigraffio. Zona lavoro insonorizzata e integralmente carenata, ad ampia visibilità interna. Il tunnel insonorizzato L=1.100 mm, a comando manuale, riduce la rumorosità emessa dalla macchina a circa 85 dB (solo fresature in squadro a 90°).

Dati Tecnici arrow_drop_down
CARATTERISTICHE
Motore autofrenante (kW)
1,5
Velocità utensile (giri/min)
6.000
Corsa (mm)
320
Capacità morse (mm)
200 x 120
Morsa orizzontale e verticale pneumatica con dispositivo di bassa pressione

Battuta di profondità revolver a 6 posizioni

Cannotto porta-frese (mm)
Ø = 27 / 32 x 160
Fresa max (mm)
Ø = 180
Sistema di lubrificazione micronebbia ad acqua con emulsione d'olio

Predisposizione attacco per aspirazione fumi

Basamento con magazzino porta-gruppi frese e cassetto raccolta trucioli

Rulliera di supporto profilo, lunghezza (mm)
500
Tunnel insonorizzato con portello superiore e apertura posteriore

Soffio aria di pulizia piano morsa

Pistola aria compressa per pulizia

Incluso
disponibile

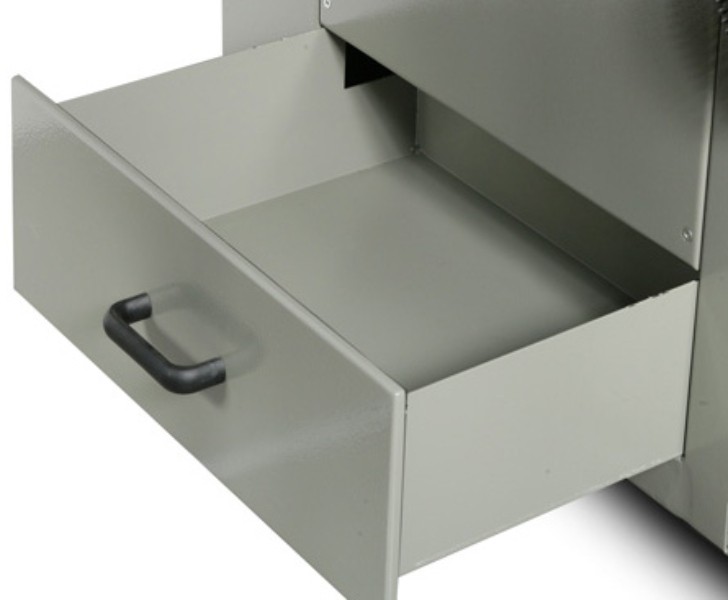

Raccolta trucioli

Un cassetto posto nella parte inferiore della macchina, consente la raccolta del truciolo generato in lavorazione facilitando le operazioni di pulizia.

Intestatrici professionali Lilliput 320 INSO Raccolta trucioli Emmegi
Intestatrici professionali Lilliput 320 INSO Gruppo morse e fuori squadro Emmegi

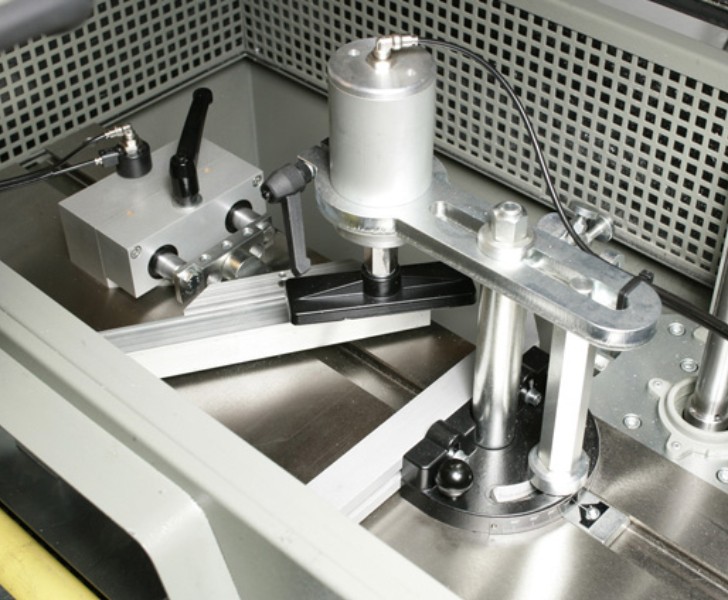

Gruppo morse e fuori squadro

Le morse orizzontali o verticali sono ad azionamento pneumatico con dispositivo di bassa pressione. Il fuori squadro viene gestito con la possibilità di variare l’inclinazione da –45° a +45° con movimentazione manuale. La lettura della posizione avviene attraverso scala graduata.

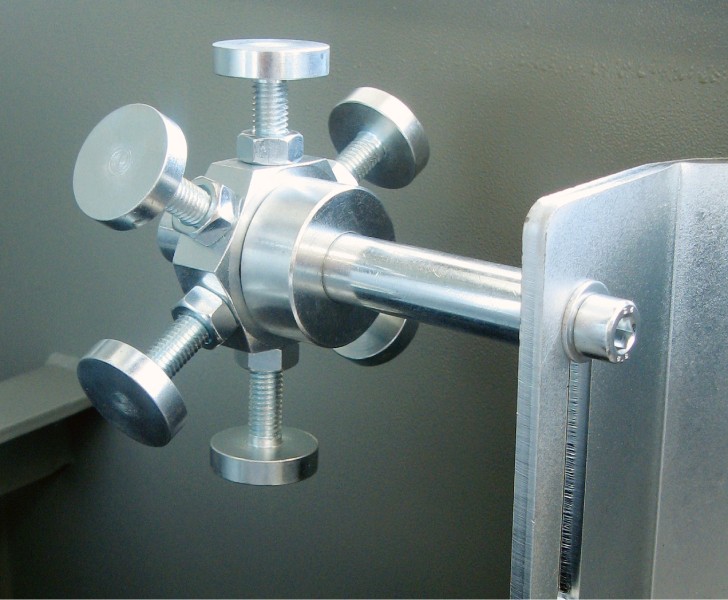

Battuta a revolver

La battuta manuale a revolver a 6 posizioni consente il settaggio di 6 misurazioni differenti, permettendo il posizionamento rapido del pezzo per ridurre i tempi sul ciclo di lavoro. La battuta a revolver è regolabile manualmente anche in altezza.

Intestatrici professionali Lilliput 320 INSO Battuta a revolver Emmegi
Intestatrici professionali Lilliput 320 INSO Cambio rapido pneumatico Emmegi

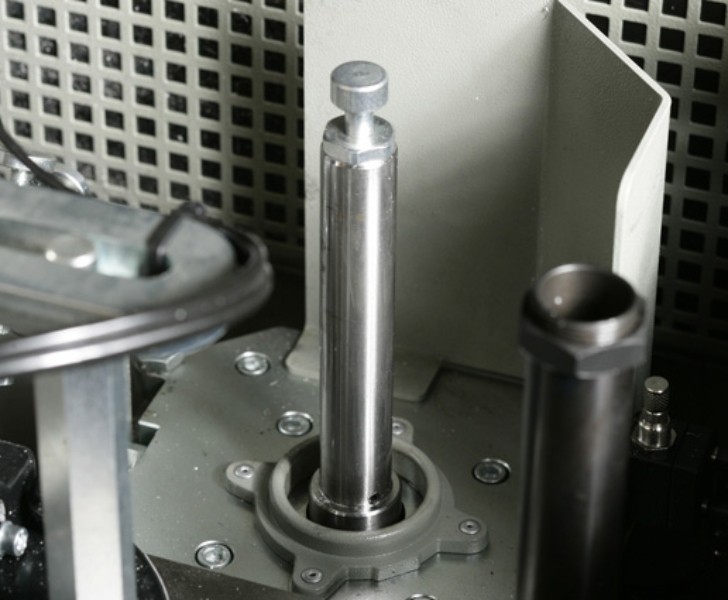

Cambio rapido pneumatico

Il cambio del gruppo frese avviene pneumaticamente mediante il comando posto nel pannello di controllo. Ciò consente di variare il gruppo frese alloggiato in macchina e garantendo la lavorabilità estrusi differenti.

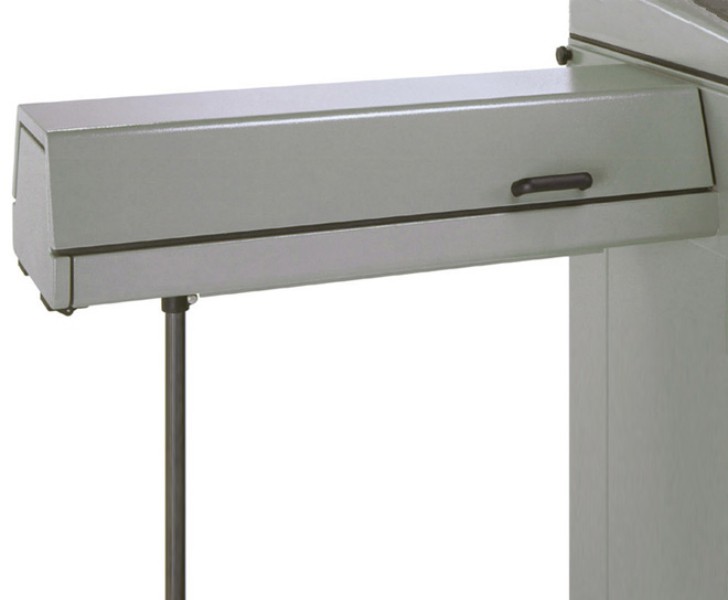

Insonorizzazione tunnel

La lavorabilità ed il supporto di estrusi anche di lunghezze considerevoli è garantita dalla presenza del tunnel insonorizzato, posto lateralmente alla macchina svolge la duplice funzione di sorreggere il profilo e di eseguire le lavorazioni prestando particolare attenzione al comfort acustico con riduzione dell’impatto ambientale in officina. Dotata inoltre di portello posteriore apribile, che consente la lavorabilità di profili particolarmente lunghi.

Intestatrici professionali Lilliput 320 INSO Insonorizzazione tunnel Emmegi
Intestatrici professionali Lilliput 320 INSO Controllo Emmegi

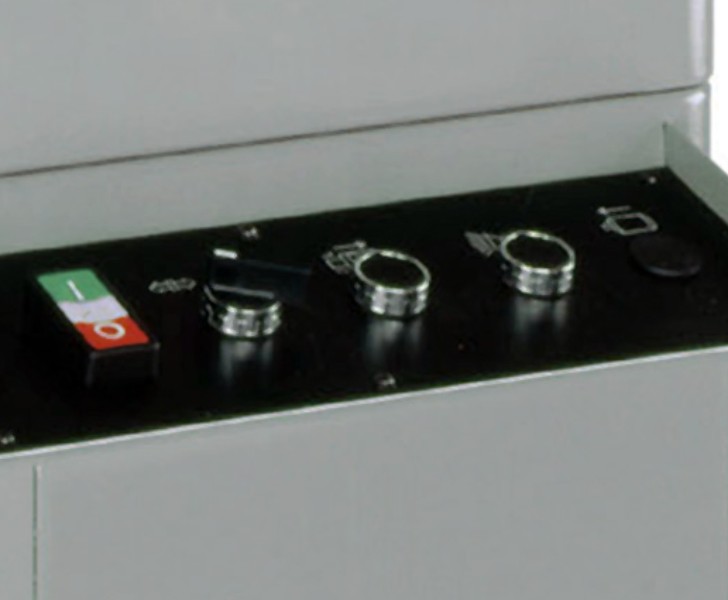

Controllo

La pulsantiera del pannello di controllo macchina consente di gestire: soffiaggio aria per la pulizia del piano morse, messa in funzione con interruttore di sicurezza, cambio rapido utensile.
