Bearbetningscentrum med 3+1 CNC-axlar med automatisk rotation av verktyget till tre fasta positioner runt om profilen för bearbetning på 3 sidor av arbetsstycket. Maskinen är utformat för bearbetning av profiler och detaljer i aluminium, PVC och lättmetaller. Den har ett manuellt verktygsmagasin med 9 platser. Positionering av profiler sker via ett automatiskt anslag till vänster, vagnar med 4 robusta klampar positioneras automatiskt med X-axel. Optionen med ett andra pneumatiskt anslag på höger sida gör det möjligt att bearbeta profiler som är dubbelt så långa som arbetsområdet. Alla CNC-styrda axlar är absoluta och kräver ingen kalibrering när maskinen startas om. Bearbetningscentret har även ett rörligt arbetsbord som underlättar inmatning/utmatning av arbetsstycket och gör att en betydligt större del kan bearbetas.

Technical data arrow_drop_down
AXELSLAGLÄNGDER
X-AXEL (längsgående) (mm)
3.000
Y-AXEL (tvärgående) (mm)
274
Z-AXEL (vertikal) (mm)
390
Automatisk positionering av spindel på tre fasta positioner
-90° | 0 | +90°
POSITIONERINGSHASTIGHET
X-AXEL (längsgående) (m/min)
56
Y-AXEL (tvärgående) (m/min)
22
Z-AXEL (vertikal) (m/min)
22
SPINDEL
Maximal effekt i S1 (kW)
4
Maxhastighet (varv/min)
20.000
Kon verktygsfäste
HSK - 50F
Inkoppling av verktygshållare

Vätskekylning

VERKTYGSMAGASIN
Maximalt antal verktyg magasin manuell
9
automatisk verktygsmagasin med 4 platser (vänster)

sekundärt automatiskt verktygsmagasin med 4 platser (höger)

Maximalt mått på verktyg som kan matas in i magasinet (mm)
Ø = 80 ; L = 150
ARBETSOMRÅDE
GÄNGNINGSKAPACITET (med gängtapp i aluminium och genomgående hål)
Med kompensator
M5
Med spiralformad interpolation

POSITIONERING AV PROFIL
Referensanslag vänster arbetsstycke för pneumatisk rörelse

Referensanslag höger arbetsstycke för pneumatisk rörelse för överdimensionerade bearbetningar

FÄSTE FÖR STYCKE
Antal klampar
4
Automatisk positionering av klampar genom X-axel

SÄKERHET OCH SKYDD
Integrerad maskinskyddskabin

Sidotunnlar

Ingår
Tillgänglig
Operatörsgränssnitt
Möjligheten att rotera skärmen gör att operatören kan se skärmbilden från alla positioner. Operatörsgränssnittet har en 24"-pekskärm i formatet 16:9, stående, med alla USB-anslutningar för fjärranslutning till PC och CNC. Den har dessutom en knappsats, mus och är förberedd för anslutning av streckkodsläsare.
Bearbetningsmaskiner Phantomatic M3 Operatörsgränssnitt Emmegi
Bearbetningsmaskiner Phantomatic M3 Pneumatiskt fällbara anslag Emmegi
Pneumatiskt fällbara anslag

Maskinen är utrustad med referensanslag, enplacerad på vänster sida (standard) och den andra på höger sida (option). Varje anslag manövreras av en tryckluftscylinder och väljs av programvaran automatiskt utifrån bearbetningarna som ska utföras. Fördelen med dubbla anslag är att 2 profiler kan bearbetas i samma uppspänning samt att profiler längre än maskinens arbetslängd kan köras i två omgånger.

Spindel - M -
Spindel på 4 kW i S1 kan uppnå en hastighet på 20 000 varv/min. Spindelns rörelse längs A-axeln möjliggör roteringar från -0° till +180° och därmed kan profilen bearbetas på 3 sidor utan att behöva flyttas. Den kan användas på profiler i aluminium, PVC och lättmetaller, dessutom kan den bearbeta profiler i stål med en tjocklek på upp till 2 mm.
Bearbetningsmaskiner Phantomatic M3 Spindel - M - Emmegi
Bearbetningsmaskiner Phantomatic M3 Klampar Emmegi
Klampar
Maskinens programvara kan utifrån profilens längd och bearbetningarna, tillsammans med maskinens klampförflyttningssystem automatisk positionera varje klampenhet. Detta sker snabbt och med hög precision, vilket minskar ställtider och kollisionsrisker och gör maskinen mycket användarvänlig.
Verktygsmagasin (Frivillig)

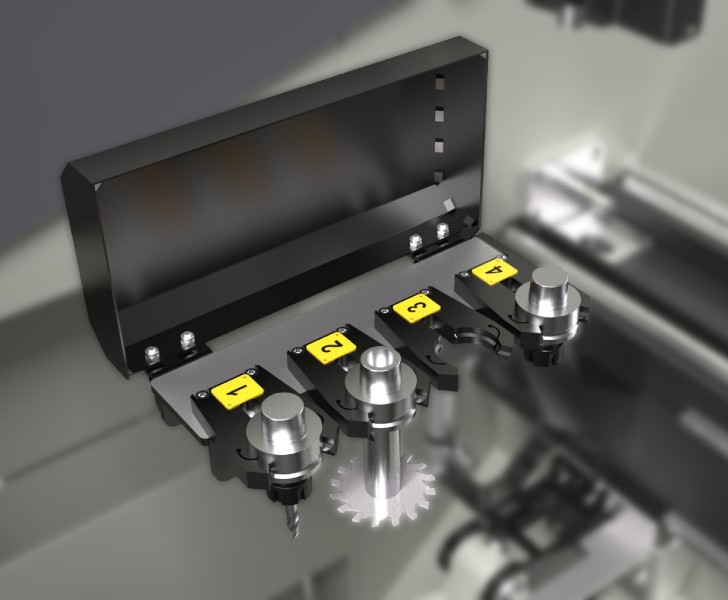

Stadardmagasinet kan hålla upp till 9 verktygshållare. Det är manuellt, infällbart och placerat på maskinens framsida för att förenkla hanteringen för operatören. Som tillval kan maskinen utrustas med ett eller två ytterligare automatiska magasin på kabinens två sidor. Var och en av dessa har plats för 4 verktygshållare med respektive verktyg som kan konfigureras av operatören.
Bearbetningsmaskiner Phantomatic M3 Verktygsmagasin Emmegi
Bearbetningsmaskiner Phantomatic M3 Högpresterande industriellt PC-gränssnitt människa-maskin Emmegi
Högpresterande industriellt PC-gränssnitt människa-maskin (Frivillig)
Den industriella högprestanda PC:n förbättrar avsevärt operativsystemets prestanda och snabbheten på den installerade programvaran. Med denna applikation är det möjligt att minska maskinens programmeringstid och kan den kan snabbt hantera de mest komplicerade cyklerna.
