Bearbeitungszentrum mit 5 CNC-Achsen mit einem fahrbaren Portal für Bearbeitungen wie Fräsen, Bohren, Gewindeschneiden und Schneiden an großdimensionierten Profilstäben aus Aluminium, PVC, Leichtmetalllegierungen und Stahl. Der verfahrbare Teil der Maschine besteht aus einem Portal mit Antrieb über eine Präzisionszahnstange. Die 15 kW Hochleistungsspindel mit der Werkzeugaufnahme HSK-63F ermöglicht die Ausführung von Bearbeitungen auch unter höchsten Beanspruchungen mit ausgezeichneten Ergebnissen mit Hinblick auf Schnelligkeit und Präzision. Die neue Schutzumhausung wurde entwickelt, um maximale Funktionalität, Zugänglichkeit, Schallschutz und Helligkeit mit den Anforderungen an Sicherheit und Ergonomie zu verbinden. Der Bediener kann mithilfe der großzügigen Glasflächen die Ausführung der Arbeiten optimal kontrollieren, mit der Möglichkeit die Schutzumhausung vollständig zu öffnen, so dass die Reinigung und Wartung in den beiden getrennten Teilen einfach und leicht ist. Die Schutzumhausung sorgt für die vollständige Trennung des Arbeitsbereichs von den übrigen Abschnitten des Werkzeugmagazins und der anderen auf dem Schlitten mitgelieferten Zubehörteilen, wodurch eine maximale Späneaufnahme in Richtung Förderband und optional eine gezielte Absaugung der Bearbeitungsdämpfe gewährleistet ist. Das Werkzeugmagazin mit 24 Plätzen, das im beweglichen Portal untergebracht ist, ist mit einem Schnellwechsel-Arm ausgestattet ist, was die Werkzeugwechselzeiten erheblich verkürzt. Das Sägeblatt mit 500 mm wird in einem separaten Magazin gelagert. SATELLITE XTE verfügt über neue motorisch verfahrbare Spanneinrichtungen, die sich im Pendelbetrieb hauptzeitneutral zu den Bearbeitungsprozessen der Spindel im gegenüberliegenden Arbeitsbereich positionieren. Die robusten, platzsparenden Spanneinrichtungen sind einfach zu konfigurieren, ohne den Einsatz von geometrischen Einstellwerkzeugen. Die neuen Anschläge ermöglichen die vollständige Abdeckung des Arbeitsbereichs und lösen den Bereich bei der Bearbeitung an den Profilköpfen. Alle CNC-Achsen sind absolut und erfordern beim Neustart der Maschine keinen Nullabgleich.

Technische Daten arrow_drop_down
ACHSEN-VERFAHRWEGE
X-ACHSE (längs) (mm)
7.800 ; 10.500 ; 15.500
Y-ACHSE (quer) (mm)
1.100
Z-ACHSE (vertikal) (mm)
655
B-ACHSE (vertikale-horizontale Drehung des Aggregats)
0° ÷ 90°
C-ACHSE (vertikale Drehung der Kopfachse)
0° ÷ 360°
POSITIONIERGESCHWINDIGKEIT
X-ACHSE (longitudinal) (m/min)
75
Y-ACHSE (quer) (m/min)
60
Z-ACHSE (vertikal) (m/min)
40
B-ACHSE (°/min)
3.240
C-ACHSE (°/min)
3.600
FRÄSSPINDEL
Max. Leistung auf S1 (kW)
15
Max. Drehzahl (U/min.)
24.000
Max. Drehmoment (Nm)
12
Werkzeugaufnahmekonus
HSK - 63F
MITFAHRENDES WERKZEUGMAGAZIN
Werkzeugmagazin mit 24 Plätzen mit Werkzeugschnellwechsel über Wechselarm

Max. in das Magazin ladbares Werkzeugmaß (mm)
Ø = 80 - L = 300
Max. in das Magazin ladbares Sägeblattmaß (mm)
Ø = 180 - L = 150
In das Magazin ladbares Sägeblattmaß (mm)
Ø = 500 - L = 73
BEARBEITBARE PROFILSEITEN
Mit direktem Werkzeug (Profiloberseite, Profilseiten, Stirnseiten)
5
Mit Sägeblatt Ø 500 mm (Profiloberseite, Profilseiten, Stirnseiten)
1 + 2 + 2
MÖGLICHKEIT ZUM GEWINDEBOHREN (mit Gewindebohrer in Aluminium und mit Durchgangsbohrung)
Starres Gewindebohren
M12
STÜCKEINSPANNUNG
Versionen 7.800 mm; Standardanzahl Pneumatikspanner
8
Versionen 7.800 mm; max. Anzahl Pneumatikspanner
12
Versionen 7.800 mm; max. Anzahl Spanneinrichtungen pro Bereich
6
Versionen 10.500 mm; Standardanzahl Pneumatikspanner
10
Versionen 10.500 mm; max. Anzahl Pneumatikspanner
16
Versionen 10.500 mm; max. Anzahl Spanneinrichtungen pro Bereich
8
Versionen 15.500 mm; Standardanzahl Pneumatikspanner
12
Versionen 15.500 mm; max. Anzahl Pneumatikspanner
16
Versionen 15.500 mm; max. Anzahl Spanneinrichtungen pro Bereich
8
ARBEITSBEREICH
Enthalten
Verfügbar

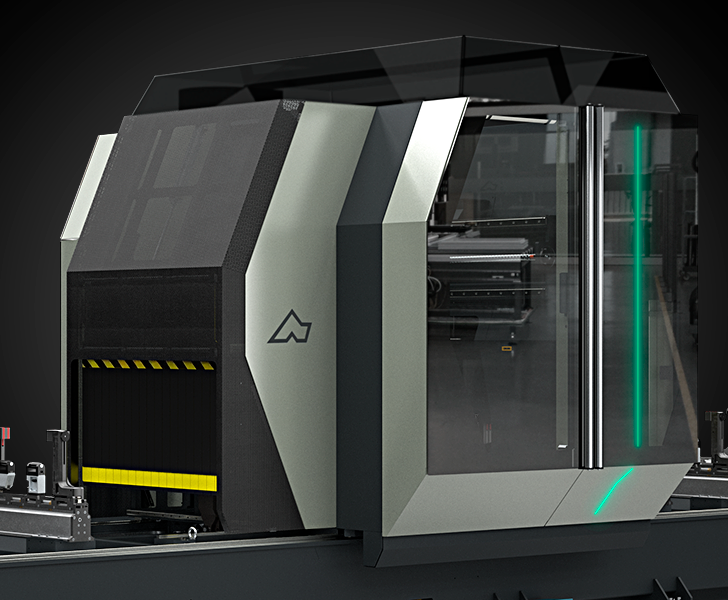

Kabine
Die neue Schutzkabine wurde entwickelt, um maximale Funktionalität, Zugänglichkeit, Schallschutz und Helligkeit mit den Anforderungen an Sicherheit und Ergonomie zu verbinden. Das raffinierte und innovative Design macht diese Maschine einzigartig und unverwechselbar. Die großen Scheiben ermöglichen dem Bediener eine einfache und sichere Kontrolle der Bearbeitungen. Die innere Struktur der Kabine optimiert die Späne- und Verschnittförderung zum Unterbau, wo sich das Förderband befindet, und vereinfacht so die Wartung und Reinigung aller empfindlichen Teile. Die optional in die Kabine integrierte Absaugvorrichtung ermöglicht die gezielte Absaugung des bei der Bearbeitung entstehenden Rauchs.
CNC-Bearbeitungszentren Satellite XTE Kabine Emmegi
CNC-Bearbeitungszentren Satellite XTE Etikettendrucker Emmegi
Etikettendrucker

Mit dem Industrie-Etikettendrucker kann jedes zugeschnittene Profil mit den Identifikationsmerkmalen aus der Schnittliste versehen werden. Darüber hinaus bietet der Barcodedruck eine einfache Identifizierung des Profils selbst, was insbesondere für nachfolgende Bearbeitungsschritte an Bearbeitungszentren oder betreuten Montagelinien dienlich ist.

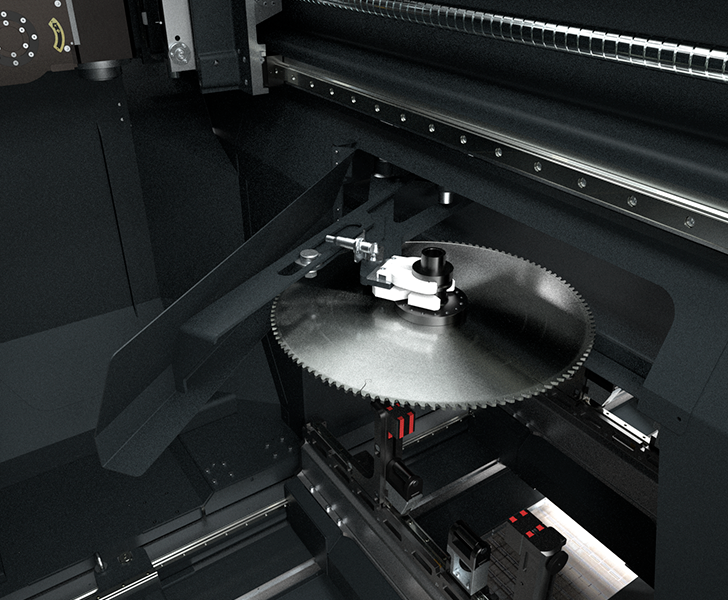

Sägeblattmagazin
Das Sägeblatt mit einem maximalen Durchmesser von 500 mm ist in einem spezifischen Magazin enthalten und ist damit von den anderen Werkzeugen getrennt. Es ist mit einem Werkzeugmagazin HSK-63F ausgestattet und kann zum Ablängen des Werkstücks die 5 verschalteten Achsen des Frässpindelkopfes nutzen. Mit der angemessenen optionalen Software kann das Schneiden und das Trennen direkt am Rohstab erfolgen. Im Werkzeugmagazin kann ein Scheibenfräser mit 180 mm Durchmesser untergebracht werden. Dieses vielseitige Werkzeug ermöglicht, bei maximaler Geschwindigkeit, Sicherheit und Präzision die Ausführung von Schifterschnitten, geraden Schnitten, Klinkungen und Nachschnitten.
CNC-Bearbeitungszentren Satellite XTE Sägeblattmagazin Emmegi
CNC-Bearbeitungszentren Satellite XTE Schneiden und Trennen Emmegi

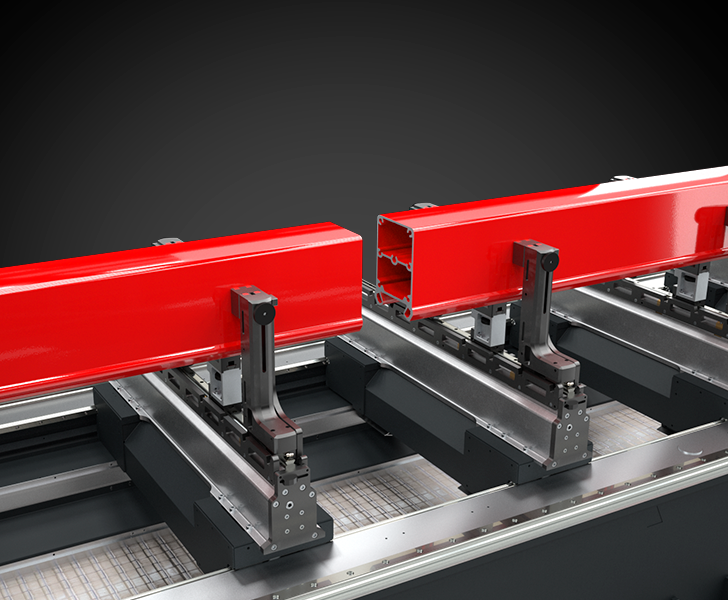

Schneiden und Trennen

Mit der optionalen Funktion Schneiden und Trennen direkt vom Stab aus können aus einem Stab mehrere bearbeitete Profile gewonnen und schließlich in einzelne Elemente getrennt werden, ohne dass zuvor zugeschnittene Abschnitte bearbeitet werden müssen. Die große Schnittkapazität der Sägeblattgruppe ermöglicht Trennschnitte an großen Profilen. Dabei entfällt de facto in vielen Fällen der gesamte Bearbeitungsschritt, der normalerweise vor der Kappsäge erfolgt. Dann kann die Maschine kann mit einem Etikettendrucker ausgestattet werden, um die Profile in den folgenden Phasen zu verwalten.

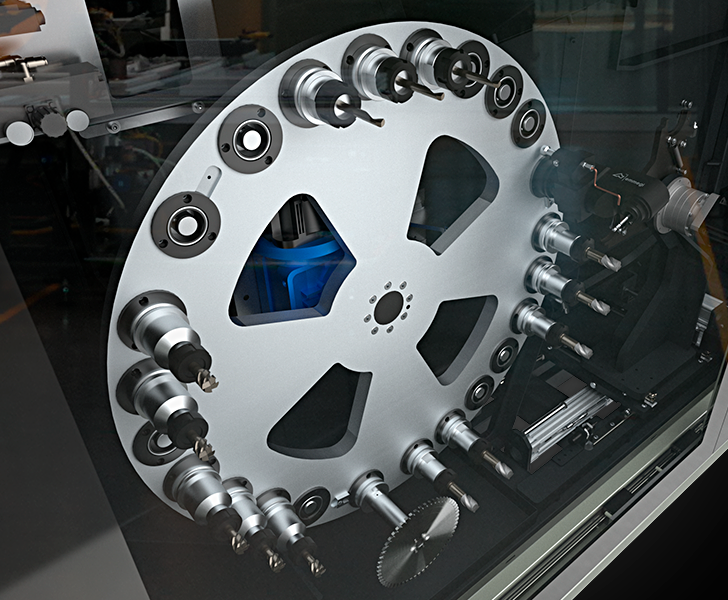

Werkzeugmagazin
Das Werkzeugmagazin mit 24 Plätzen ist direkt auf dem Maschinenschlitten installiert; seine nach hinten, in einen spezifischen Bereich versetzte Position garantiert den maximalen Schutz vor Bearbeitungsspänen. Das geräuscharme Spurplattenmagazin ermöglicht maximale Zuverlässigkeit und optimiert den Werkzeugwechselzyklus auch dank eines Schnellwechsel-Arm-Systems.
CNC-Bearbeitungszentren Satellite XTE Werkzeugmagazin Emmegi
CNC-Bearbeitungszentren Satellite XTE Spanneinrichtungen Emmegi

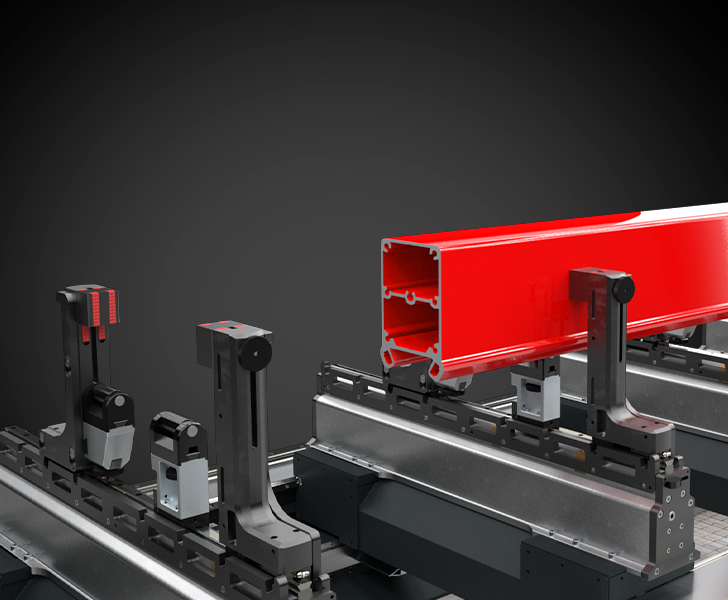

Spanneinrichtungen
Die Spannereinheit garantiert das ordnungsgemäße und sichere Einspannen der großen Profile aus Aluminium, PVC, Stahl und Leichtmetalllegierungen. Jede Gruppe läuft auf linearen Führungen auf dem Maschinentisch. Bei statischen Pendelmodellen wird die Positionierung über die X-Achse gesteuert. Dynamische Pendelmodelle sind mit einem Positionierungssystem mit zentraler Motorisierung ausgestattet, das die Spanneinrichtungen unabhängig von Wagenbewegungen macht und eine hauptzeitneutrale Positionierung ermöglicht. Profilbeilagen können schnell und präzise montiert werden, wodurch die Maschine extrem vielseitig ist. Die Spannereinheit ist als Option in der Version mit Doppelniederhalter erhältlich, damit zwei Profile parallel bearbeiten werden können.
