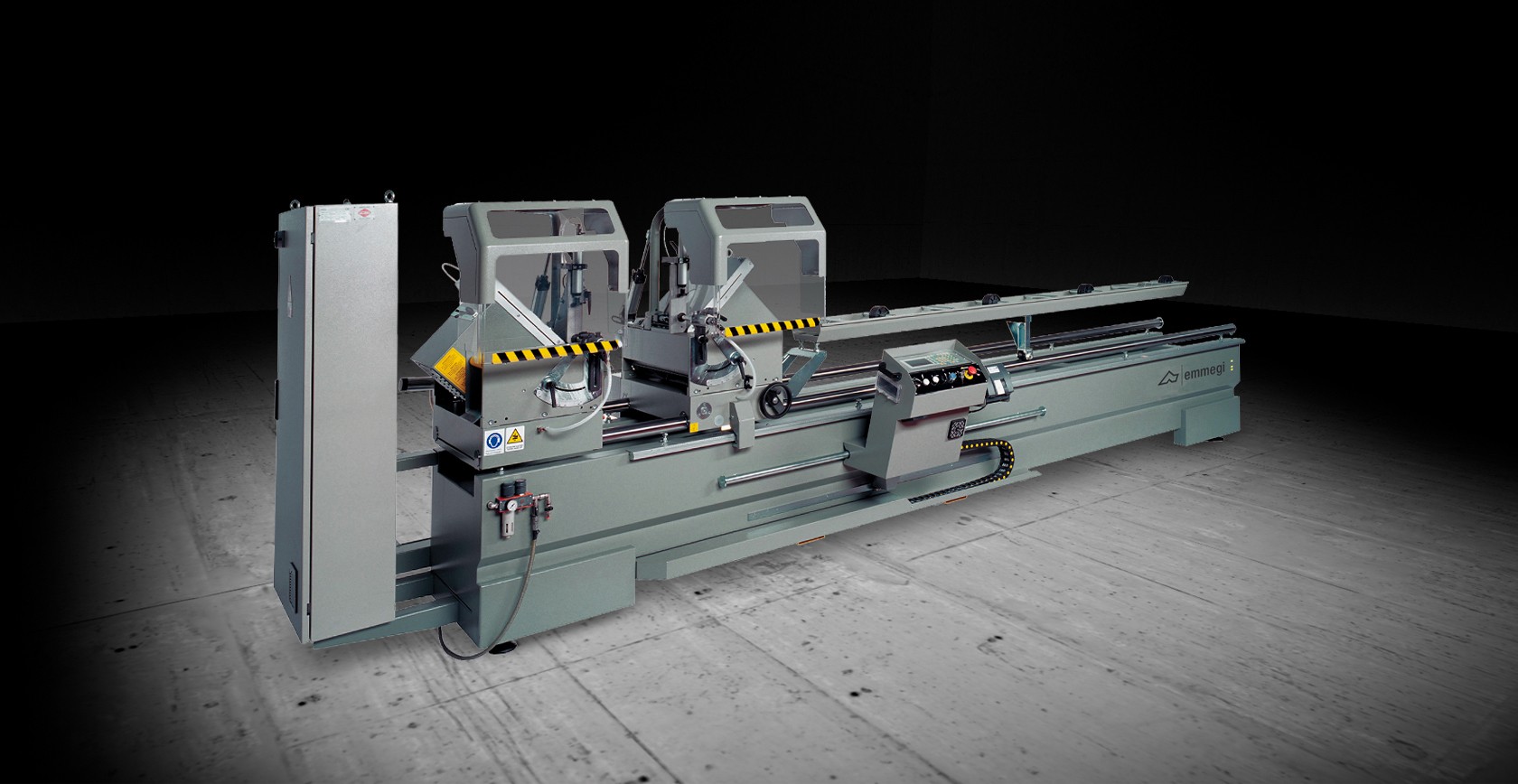

Classic Magic

Máquina de corte com cabeça dupla eletrónica e com movimento automático da cabeça móvel através de motor de corrente contínua (CC) comandado por controlo numérico. Gestão pneumática de todos os ângulos até 22°30’ (externos). Disco de corte de 450 e 500 mm. Disponível com corte útil de 4, 5 e 6 m de comprimento.

Dados técnicos arrow_drop_down
CARACTERÍSTICAS DA MÁQUINA
Deteção da posição da cabeça móvel por meio de sistema de medição direta com barra magnética

Corte útil (mm)
4.000 / 5.000 / 6.000
Régua métrica

Lâminas de widia
2
Potência do motor do disco de corte (kW)
2.2
Proteção integral da área de corte por comando pneumático

Par de morsas horizontais e verticais pneumáticas com dispositivo de "baixa pressão"

Transportador de rolos de suporte do perfil

Sistema de lubrificação por micro-névoa de água com emulsão de óleo ou de óleo com difusão mínima (conforme a versão)

Ângulos de corte com lâminas de ø 450 e 500 mm de 22°30' (externos) a 90°

Suporte do perfil manual

Predisposição para início automático do aspirador

Par de contramoldes padrão

CARACTERÍSTICAS DO CONTROLO
Ecrã alfanumérico fluorescente FIP (2 linhas de 40 carateres cada)

Predisposição para ligação da impressora para etiquetas

Impressora para etiquetas com velocidade de 150 mm/seg

Impressora para etiquetas com removedor de película com velocidade de 150 mm/seg

Porta USB

Placa de rede RJ45

Execução de cortes individuais

Memorização de 99 valores de correção de perfil com cálculo automático da medida para cortes angulares

Memorização de 20 listas de corte (50 linhas cada) pelo teclado

Memorização de 10 listas de corte (100 linhas cada) via cabo através de um PC externo por meio de USB ou rede

DIAGRAMA DE CORTE
Incluído
Disponível
Impressora de etiquetas
A impressora industrial de etiquetas permite identificar cada perfil cortado com características de identificação provenientes da lista de corte. Além disso, a impressão do código de barras permite a identificação fácil do perfil, particularmente útil para as próximas fases de usinagem em Centros de Usinagem ou em linhas de montagem assistida.
Classic Magic Impressora de etiquetas Emmegi
Classic Magic Visualizador digital para ângulos intermediários Emmegi
Visualizador digital para ângulos intermediários
Com a presença de viragem pneumática das cabeças móveis, o visualizador dos ângulos intermediários permite identificar com absoluta precisão a inclinação da unidade de corte, garantindo a precisão dos perfis cortados. Particularmente útil na realização de cortes fora de esquadria permite que o operador identifique de forma rápida e precisa o ângulo pedido.

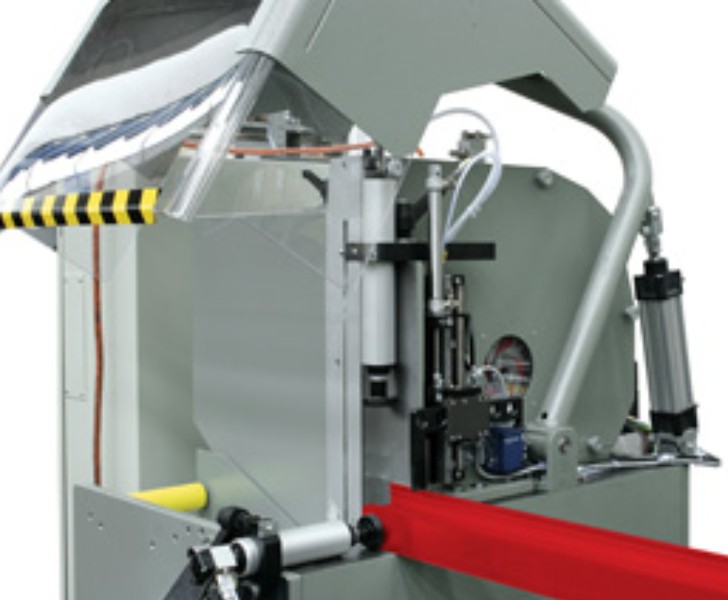

Medidor eletrónico da espessura do perfil
Este sofisticado sistema de controlo da espessura do perfil permite efetuar a correção automática da quota de corte em função da dimensão real do perfil, com a relativa tolerância derivada de tratamentos superficiais como pintura, anodização, etc. O dispositivo pode ser utilizado a critério do operador e em várias modalidades, conforme os diferentes ciclos de apalpação com a consequente correção de toda a lista de corte, inclusive a fórmula da macroestrutura.
Classic Magic Medidor eletrónico da espessura do perfil Emmegi
Classic Magic Suporte intermediário pneumático Emmegi

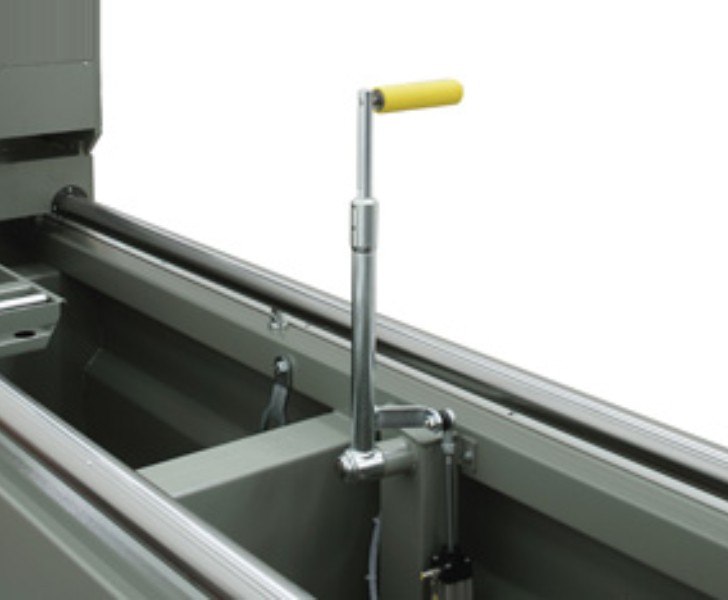

Suporte intermediário pneumático
O suporte intermediário pneumático é extremamente útil quando são cortados perfis leves de comprimentos consideráveis. Neste caso, o suporte pneumático cria, de forma automática, a condição ideal para sustentar o perfil. Este acessório está disponível para todos os comprimentos, mas é expressamente aconselhado em máquina com corte útil de 5 e 6 metros.

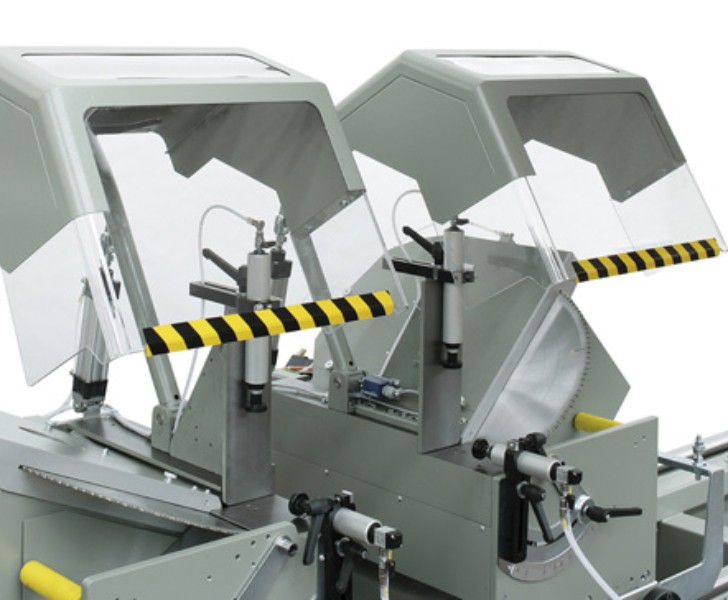

Inclinação das cabeças móveis
A rotação das cabeças ao redor do eixo horizontal ocorre através de cilindros pneumáticos e os ângulos que podem ser obtidas variam de 90° até alcançar 22°30’ externos; os ângulos intermediários são obtidos por meio da paragem apropriada regulada de forma manual. As unidades móveis possuem proteções integrais de descida pneumática da zona de usinagem.
Classic Magic Inclinação das cabeças móveis Emmegi
Classic Magic Controlo Emmegi

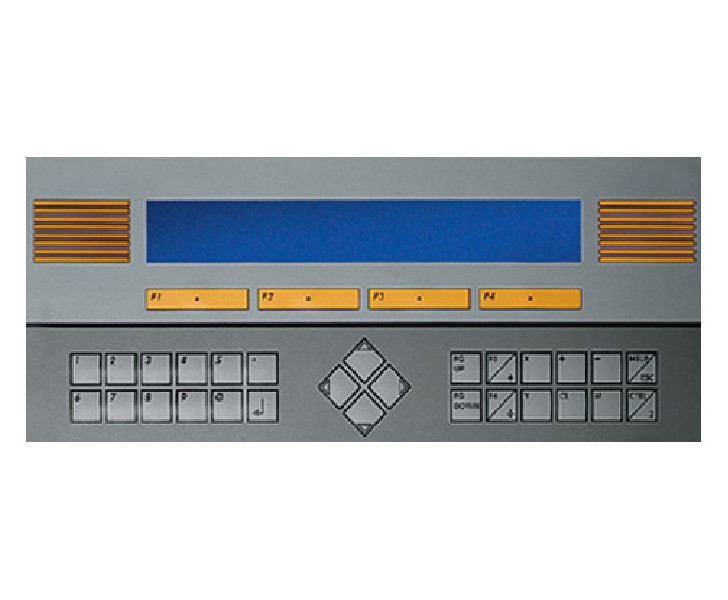

Controlo
O controlo instalado nos vários modelos, predisposto para uma fácil utilização e deslizante sobre rolamentos, permite um posicionamento correto das cabeças móveis conforme as especificações do corte a efetuar. Através da criação das listas de corte o ciclo de usinagem é otimizado, permitindo a redução dos descartes e a diminuição dos tempos para as fases de carga-descarga da peça.
