Vegamatic  Pusher TC

Автоматический отрезной станок с ЧПУ с фронтальным режущим диском, тремя контролируемыми осями, предназначенный для резки профилей из алюминия, ПВХ и легких сплавов. Он выполняет резку по заранее определенным и оптимизированным последовательностям в автоматическом режиме и может выполнять резку с закруглением с обеих сторон профиля. Этот станок предусмотрен для осуществления резки с углом наклона от 45° до 135° или от 22°30’ до 157°30’. Автоматический загрузчик профилей и автоматический разгрузочный магазин на противоположной стороне. Он может оснащаться горизонтальными или вертикальными сверлильными узлами, настраиваемыми для выполнения специальной обработки в автоматическом режиме.

Technical data arrow_drop_down
РАБОЧИЙ ДИАПАЗОН ОСЕЙ
ОСЬ U (подающее устройство) (мм)
7.500
ОСЬ X (выталкиватель, только верс. PUSHER T/TC) (мм)
1.000
ОСЬ B (задание угла наклона режущего диска) (в зависимости от версии)
45° ÷ 135° ; 22°30’ ÷ 157°30’
ОСЬ V (установка поперечного положения зажима) (мм)
138
ОСЬ W (установка вертикального положения зажима) (мм)
138
ЗАГРУЗОЧНЫЙ УЗЕЛ: ПОЗИЦИОНИРОВАНИЕ ПРОФИЛЯ
Ременной или пилигримовый загрузочный магазин

Максимальная длина загружаемого профиля (мм)
7.500
Максимальная ширина загружаемого профиля (мм)
167
Позиционирование захвата с электронными осями (оси V и W)

Минимальная теоретическая длина резки (мм)
0
Минимальное сечение обрабатываемого профиля (мм)
30 x 30
РЕЖУЩИЙ УЗЕЛ
Диаметр твердосплавного (widia) диска (мм)
Ø = 550
Гидравлическая подача режущего диска

Система смазки жидким маслом с минимальной пенетрацией

Мощность трехфазного двигателя режущего диска (кВт)
3
Оснащение для установки вытяжного устройства стружки

СХЕМА РЕЗКИ
РАЗГРУЗОЧНЫЙ УЗЕЛ
Разгрузочный стан с автоматическим выталкивателем

Максимальная длина разгрузки в автоматическом режиме на стандартный разгрузочный стан (мм)
2.500
Ременной разгрузочный магазин с автоматическим выталкивателем

Максимальная длина разгрузки в автоматическом режиме с дополнительным ременным магазином (мм)
4.000
Глубина дополнительного ременного магазина (мм)
2.000
ЗАЩИТНЫЕ УСТРОЙСТВА И ОГРАЖДЕНИЯ
Встроенная защита зоны резки с пневматическим управлением

ЗАЖИМ ЗАГОТОВКИ
Вертикальные пневматические зажимы
3
Пневматический горизонтальный зажим

Редуктор давления прижимов с манометром

Включено
Доступно

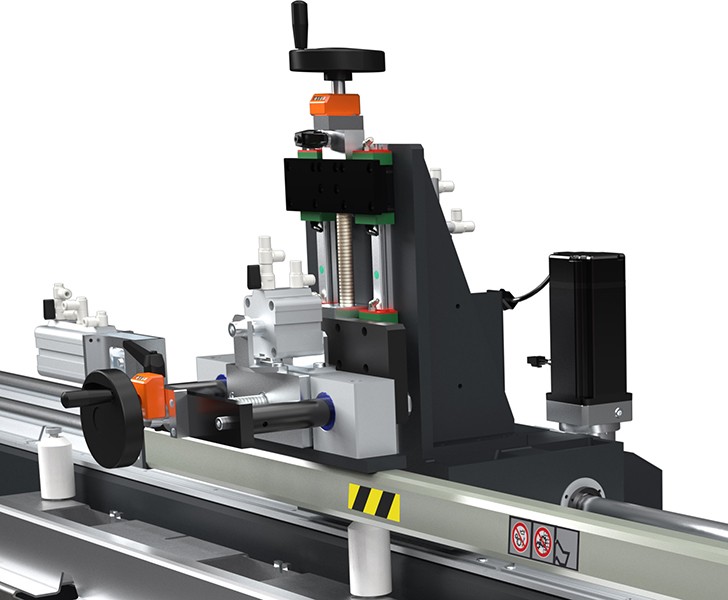

Подающее устройство профилей

Система с ЧПУ, служащая для расположения профилей, является очень быстрой и точной. Она оснащена захватом, блокирующим профиль, и предусматривает ручную регулировку положения. Передача движения осуществляется по зубчатой рейке посредством редуктора с сокращенным люфтом для поддержания стандартов по точности, которые обеспечиваются ЧПУ. Подающее устройство перемещается по закрепленным бетоном и закаленным рейкам посредством шариковых втулок.

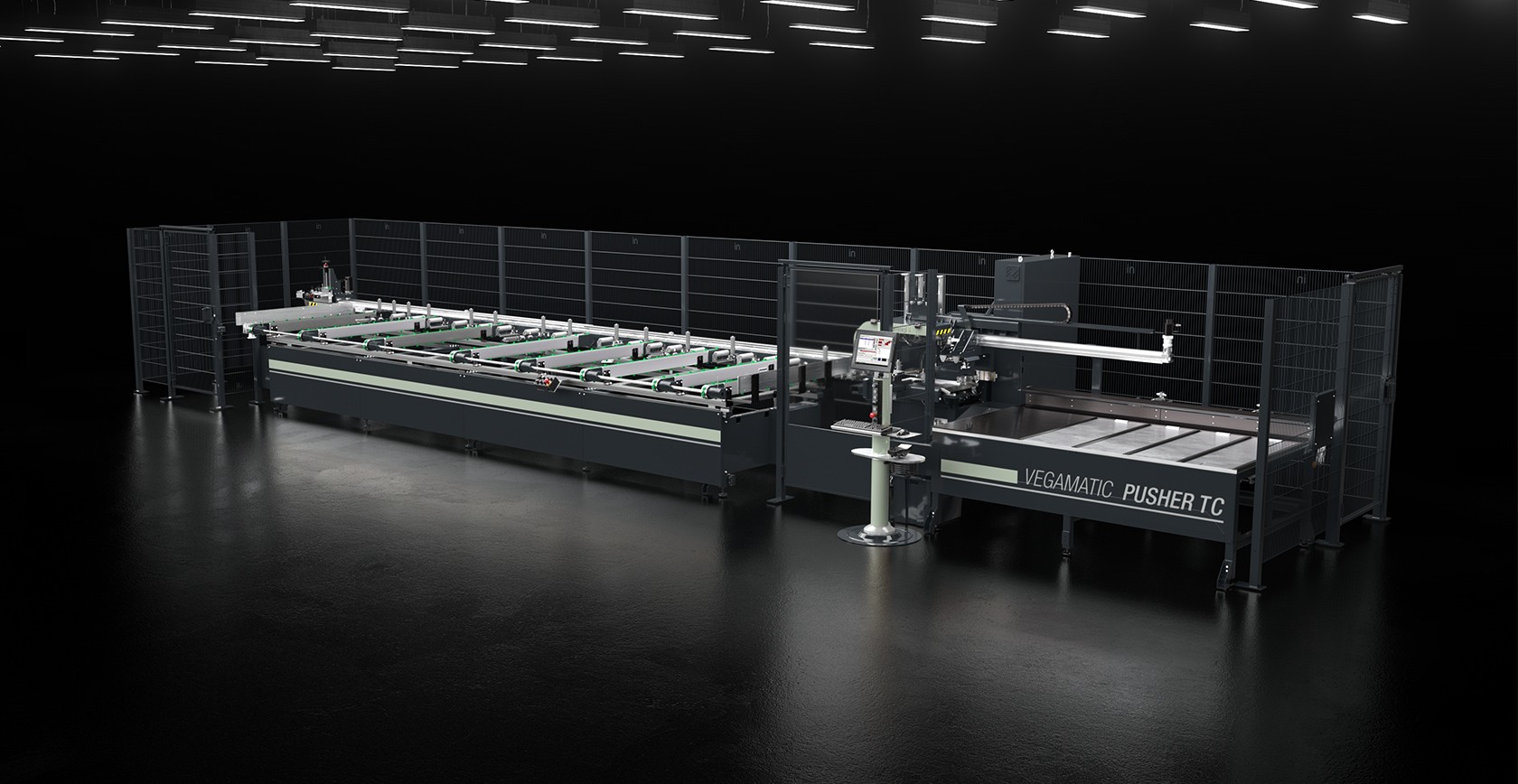

Vegamatic Pusher TC Подающее устройство профилей Emmegi
Vegamatic Pusher TC Выталкиватель Emmegi
Выталкиватель
Экстрактор с ЧПУ блокирует деталь на этапе обработки, а по ее окончании перемещает деталь из участка резки в разгрузочный магазин с соблюдением синхронности для облегчения выполнения последующих этапов обработки. Движение передается через зубчатый ремень. Надежный зажим детали обеспечивается пневматическими цилиндрами.
Система управления
Интерфейс оператора с 15-дюймовым сенсорным дисплеем оснащен сетевым подключением, USB-портами и считывающим устройством гибких дисков для простого обмена информацией с внешними устройствами. Кроме того, он оборудован встроенной кнопочной панелью, мышью и клавиатурой и подготовлен для установки принтера для печати этикеток и подключения дистанционной кнопочной панели. Управление осуществляется операционной системой Windows, на которой установлено программное обеспечение Job и Blade: Программа Job предназначена для редактора заказов и для оптимизации последовательностей резки, а программа Blade, работающая параллельно с Job, контролирует работу машины и управляет процессом обработки.
Vegamatic Pusher TC Система управления Emmegi
Vegamatic Pusher TC Загрузочный магазин Emmegi

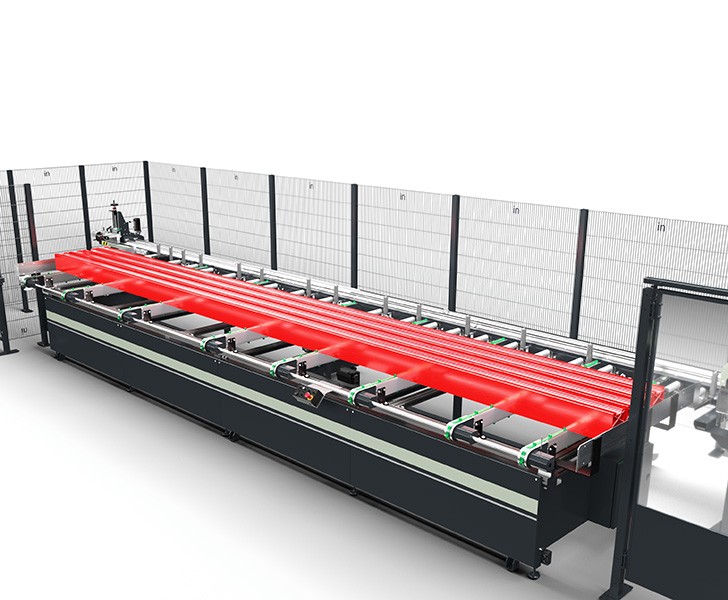

Загрузочный магазин
Станок может быть оснащен автоматическим магазином для загрузки и позиционирования профилей, с качающимся балансиром или ременного типа, в котором можно разместить профили длиной до 7,5 метров. Магазин с качающимся балансиром в особенности подходит для загрузки профилей, сечение которых затрудняет удержания их в стабильном положении во время транспортировки. В случае стабильных профилей, ременный загрузочный магазин обеспечивает максимальную гибкость и производительность.
Модуль резки

Режущий узел состоит из одноголовочного фронтального торцовочного станка с гидравлическим приводом, оборудованного режущим диском диаметром 550 мм с широким сектором резки: от 45° до 135° или от 22°30’ до 157°30’ (в зависимости от модели). Задание углов резки выполняется полностью автоматически и управляется ЧПУ.

Vegamatic Pusher TC Модуль резки Emmegi
Vegamatic Pusher TC Разгрузочный магазин Emmegi

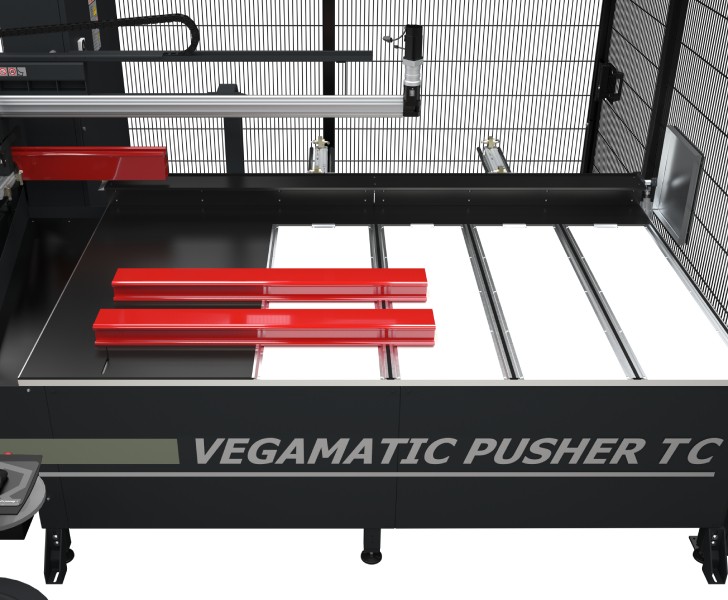

Разгрузочный магазин
Разгрузочный магазин деталей оснащен автоматической системой переворачивания и перемещения, позволяющей выполнять обработку в непрерывном режиме, что сокращает время выполнения цикла. Кроме того, магазин позволяет накапливать готовые изделия, тогда как датчик, сигнализирующий о заполнении магазина, обеспечивает защиту функционирования системы.
