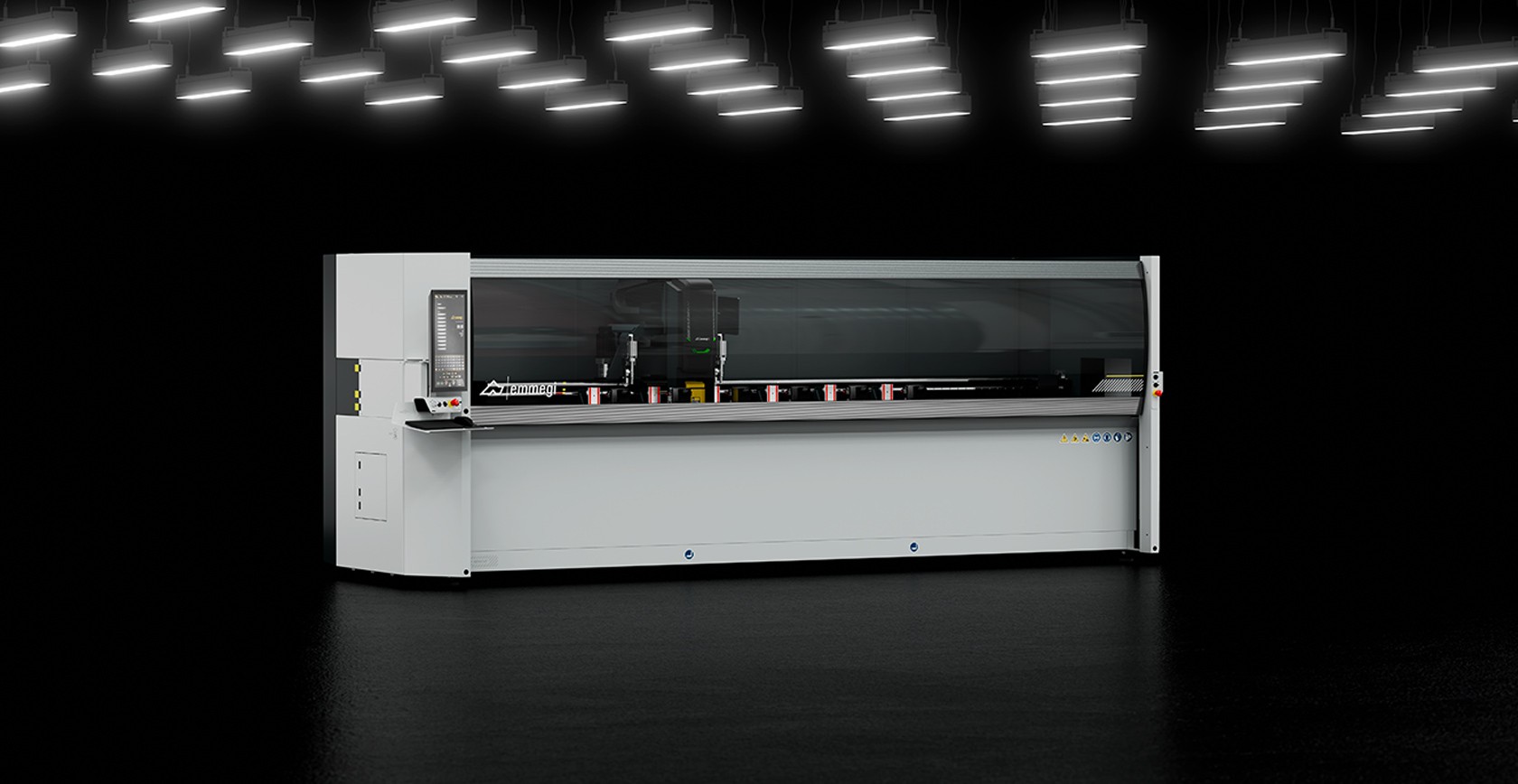

Phantomatic  S4 First Edition

home / product a to z / P

Bearbeitungszentrum mit 4 CNC-gesteuerten Achsen für die Bearbeitung von Stäben oder Stücken aus Aluminium, PVC und allgemeinen Leichtmetalllegierungen und aus Stahl bis zu 2 mm. Verfügt über ein Werkzeugmagazin mit 8 Plätzen und kann auch einen Winkelkopf sowie einen Scheibenfräser für die 5-Seiten-Bearbeitungen am Werkstück aufnehmen. Bearbeitet Stangen bis zu 8 m Länge dank der Funktion für Überlängenbearbeitung. Die 4. CNC-Achse ermöglicht eine Drehung der Frässpindel von -15° bis +195° und die Positionierung in jedem Winkel dazwischen. Die Maschine ist daher in der Lage, Bearbeitungen an der Oberseite und den Seiten des Profils bei jeder Neigung innerhalb des möglichen Bereichs auszuführen. Alle NC-Achsen sind Absolut-Achsen und erfordern beim Neustart der Maschine keine Nullsetzung. Außerdem erleichtert eine bewegliche Arbeitsebene das Be- und Entladen des Stücks und vergrößert den bearbeitbaren Querschnitt beachtlich.

Technische Daten arrow_drop_down
ACHSEN-VERFAHRWEGE
X-ACHSE (längs) (mm)
4.000
Y-ACHSE (quer) (mm)
340
Z-ACHSE (vertikal) (mm)
450
A-ACHSE (Frässpindelrotation)
-15° ÷ +195°
FRÄSSPINDEL
Max. Leistung auf S1 (kW)
7
Max. Drehzahl (U/min.)
20.000
Max. Drehmoment (Nm)
6,7
Werkzeugaufnahmekonus
HSK - 50F
Werkzeugschnellspannung

Kühlung mit Wärmetauscher

Starres Gewindeschneiden

MITFAHRENDES WERKZEUGMAGAZIN
Max. Anzahl der Werkzeuge im Magazin
8
FUNKTIONEN
Mehrwerkstück-Betrieb (kann nur aktiviert werden, wenn zwei Referenzanschläge vorhanden sind)

Mehrschritt-Bearbeitung Basis - bis zu 5 Schritten

Übermaßbearbeitung, bis auf das doppelte Maß der Nennlänge auf X (kann nur aktiviert werden, wenn zwei Referenzanschläge vorhanden sind)

Kontrolle der Werkzeugbeschädigung mit Management des Nutzdauerzyklus und dynamischem Werkzeugwechsel

Messung des Werkzeugs, Kontrolle der Voreinstellung und Korrektur der Werkzeugparameter

Automatische Messung der Länge des Werkstücks in der Maschine

BEARBEITBARE PROFILSEITEN
Mit direktem Werkzeug (Profiloberseite und Seiten)
3
Mit Winkeleinheit (Stirnseiten)
2
Mit Sägeblatt (Profiloberseite, Seiten und Stirnseiten)
1 + 2 + 2
MÖGLICHKEIT ZUM GEWINDEBOHREN (mit Gewindebohrer in Aluminium und mit Durchgangsbohrung)
Mit Ausgleicher
M8
Starr (optional)
M10
PROFILPOSITIONIERUNG
Linker Referenzanschlag mit pneumatischer Bewegung

Rechter Referenzanschlag mit pneumatischer Bewegung

STÜCKEINSPANNUNG
Standardanzahl der Spanneinrichtungen
4
Automatische Positionierung der Spanneinrichtungen über X-Achse

SICHERHEITS- UND SCHUTZVORRICHTUNGEN
Vollschutzkabine der Maschine

Enthalten
Verfügbar
