ClassicLibra

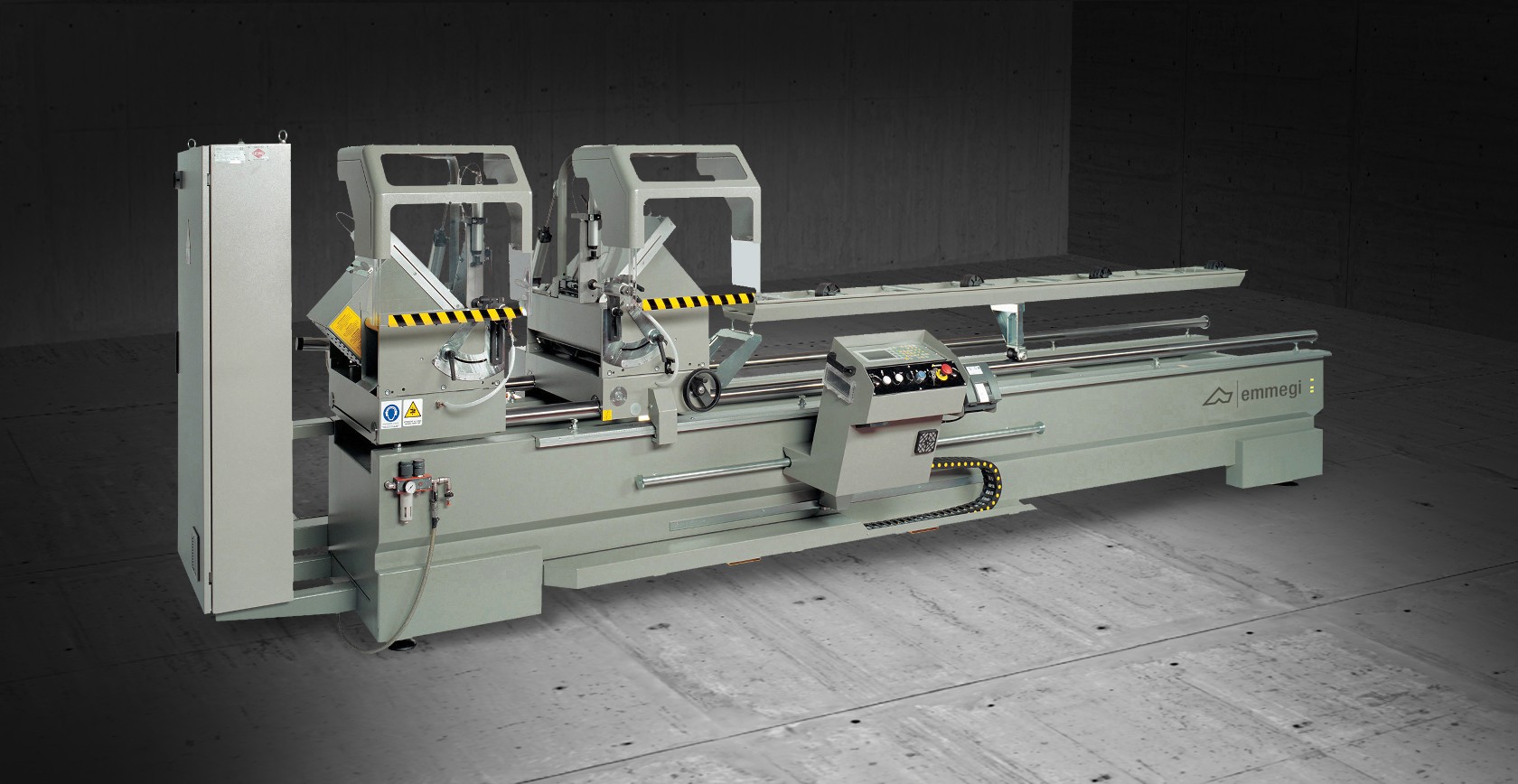

Elektronische dubbelkops afsteekmachine met automatische verplaatsing van de bewegende kop door middel van een gelijkstroommotor en pneumatische kanteling van de koppen naar buiten tot 45° of 22°30’, afhankelijk van het model. Bladlengte van 450 en 500 mm. De machine is uitgerust met een elektronische profieldiktemeter. Verkrijgbaar met 4, 5, 6 m lengte snede.

Technische data arrow_drop_down
BESTURINGSKENMERKEN
6 inch grafisch LCD-kleurenscherm

Mogelijkheid tot aansluiting van een etikettenprinter

USB-poort

RJ45 netwerkkaart

Mogelijkheid tot een netwerk- of seriële verbinding met een PC op afstand (afhankelijk van de versie)

Uitvoering van enkele sneden

Geheugen voor 99 profielcorrectiewaarden met automatische maatberekening voor hoeksnedes

Geheugen om 20 snijlijsten (50 regels elk) met behulp van het toetsenbord op te slaan

Geheugen om 25 snijlijsten (100 regels elk) met behulp van kabel van een externe PC met USB of netwerk op te slaan

Vervaardiging van 100 soorten ramen (1500 formules), te downloaden op USB

MACHINEKENMERKEN
Positiedetectie van de beweegbare kop door middel van een direct meetsysteem met magneetband

Widia snijblad
2
Pneumatisch bediende integrale snijzonebeveiliging

Paar horizontale en verticale pneumatische bankschroeven met lagedrukinrichting

Rollenbaan profielondersteuning

Smeersysteem met micronevel van water met olie-emulsie, of met minimale diffusie-olie (afhankelijk van het model)

Handmatige profielsteun

Mogelijkheid tot automatische start van de afzuiger

Elektronische meetapparatuur profieldikte

Stel standaard tegenprofielen

Metrische schaalverdeling

Effectieve snede (mm)
4.000 / 5.000 / 6.000
Motorvermogen van het snijblad (kW)
2,2
SNIJSCHEMA
Inbegrepen
Verkrijgbaar
Etikettenprinter
Met de industriële etikettenprinter kan elk gesneden profiel worden geïdentificeerd met identificatiekenmerken uit de snijlijst. Bovendien kan door het afdrukken van barcodes het profiel zelf gemakkelijk worden geïdentificeerd, wat bijzonder handig is voor latere bewerkingen op bewerkingscentra of ondersteunde assemblagelijnen.
Aluminium Classic Libra Etikettenprinter Emmegi
Aluminium Classic Libra Digitale display voor tussenliggende hoeken Emmegi
Digitale display voor tussenliggende hoeken
In geval van pneumatische kanteling van de beweegbare snijkoppen kan de kanteling van de snijeenheid met de tussenhoekweergave met absolute precisie worden geïdentificeerd om de nauwkeurigheid van de gesneden profielen te garanderen. Vooral bij het snijden van schuinhoeken is dit bijzonder handig, omdat de bediener de vereiste hoek snel en nauwkeurig kan bepalen.
Elektronische meetapparatuur profieldikte (Optioneel)
Met dit geavanceerde systeem voor de controle van de profieldikte kunnen de snijwaardes automatisch aan de hand van de werkelijke afmetingen van het profiel worden gecorrigeerd, rekening houdend met de relatieve toleranties ten gevolge van oppervlaktebehandelingen zoals verven, anodiseren, enz. Het apparaat kan naar goeddunken van de bediener in verschillende modi worden gebruikt, afhankelijk van de verschillende sondeercycli met de daaruit voortvloeiende correctie van de gehele snijlijst, inclusief de macrostructuurformule.
Aluminium Classic Libra Elektronische meetapparatuur profieldikte Emmegi
Aluminium Classic Libra Pneumatische tussenliggende steun Emmegi
Pneumatische tussenliggende steun
De pneumatische tussenliggende steun is zeer handig bij het snijden van lichte profielen met een aanzienlijke lengte. In dit geval creëert de pneumatische steun automatisch de ideale conditie om het profiel te ondersteunen. Dit accessoire is voor alle lengtes verkrijgbaar, maar wordt uitdrukkelijk aanbevolen voor machines met een effectieve snede van 5 en 6 meter.
Kantelen van de beweegbare koppen (Optioneel)
De koppen worden door persluchtcilinders rond de horizontale as gedraaid. Machines met snijbladen met een diameter van 450 mm kunnen hoeken realiseren van 90° tot 45° naar buiten toe. Met snijbladen met een diameter van 500 mm kunnen hoeken van 90° tot 22°30' naar buiten worden gerealiseerd. Tussenliggende hoeken worden verkregen door middel van een handmatig instelbare aanslag. De bewerkingszones van de mobiele eenheden zijn voorzien van integrale afschermingen die pneumatisch worden neergelaten.
Aluminium Classic Libra Kantelen van de beweegbare koppen Emmegi

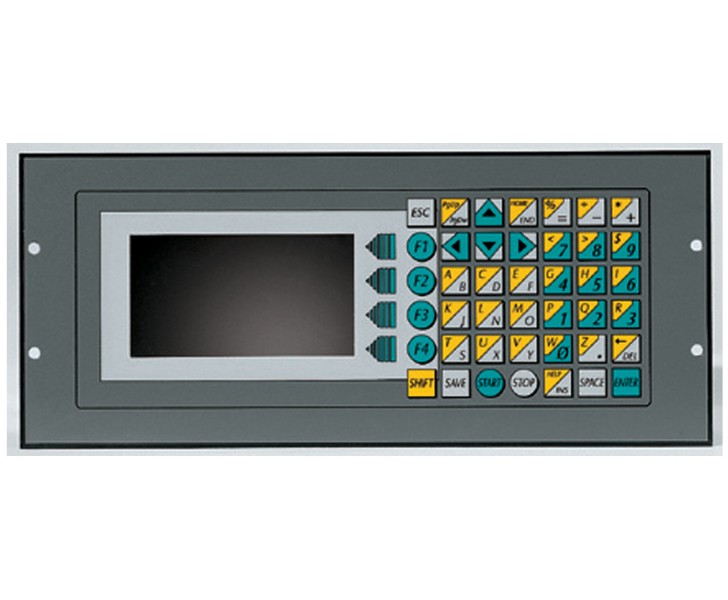

Aluminium Classic Libra Besturing Emmegi
Besturing (Optioneel)
De op de verschillende modellen geïnstalleerde, gebruiksvriendelijke en op lagers glijdende besturing zorgt ervoor dat de beweegbare koppen volgens de specificaties van de te maken uitsnijding correct worden gepositioneerd. Door het opstellen van snijlijsten wordt de bewerkingscyclus geoptimaliseerd, wat minder afval oplevert en de benodigde tijd voor het laden en lossen van het profieldeel reduceert.
