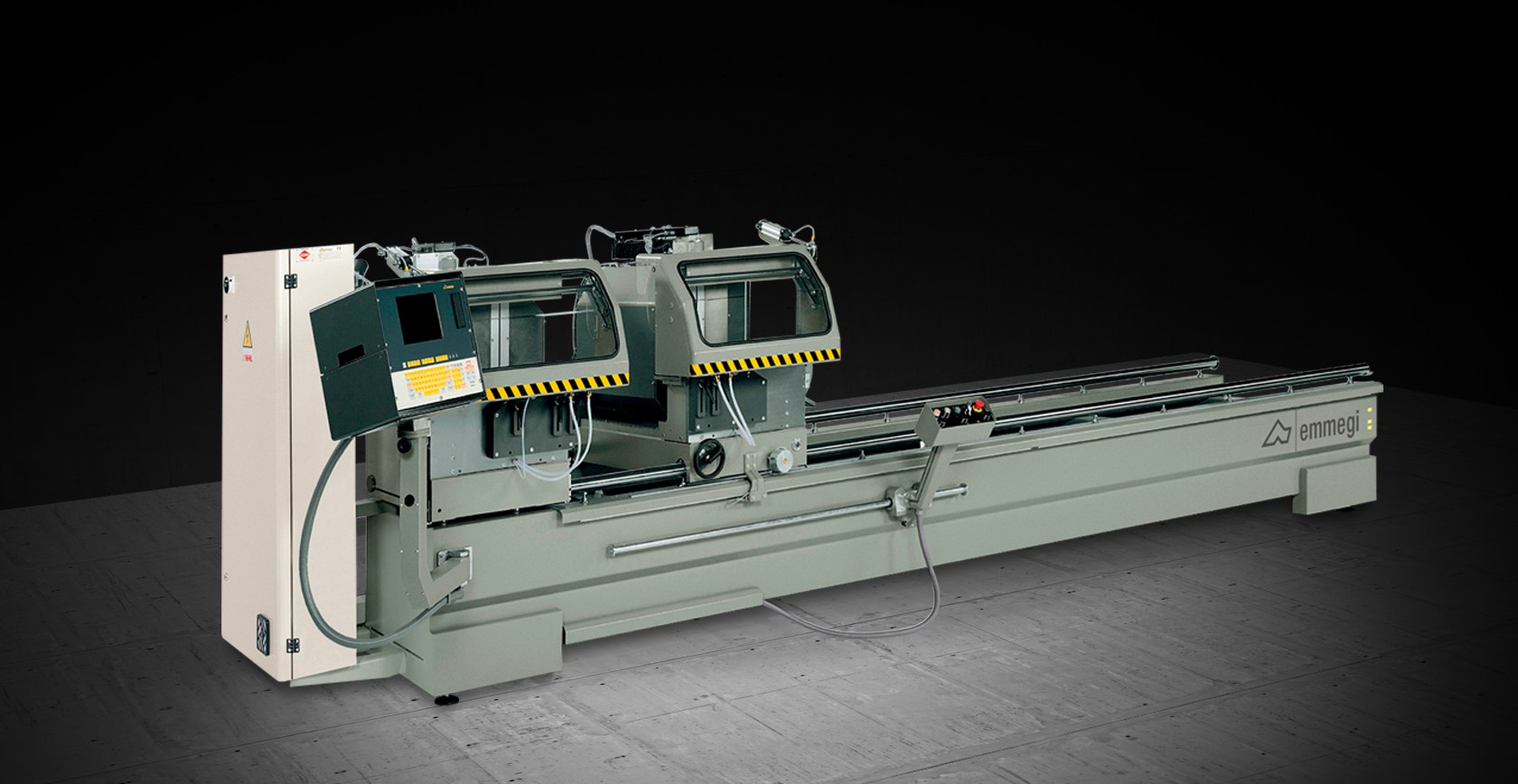

Combi5 Assi Star

Elektronische dubbelkops afsteekmachine met 5 assen voor samengestelde snedes. Gemotoriseerde en elektronisch gestuurde rotatie van de horizontale as (22°30’ uitwendig en 45° inwendig) en van de verticale as (45° inwendig). Bladlengte 500 mm. Verkrijgbaar met 4, 5, 6 m lengte snede.

Technische data arrow_drop_down
BESTURINGSKENMERKEN
"Windows XPE"-compatibele industriële computer

12 inch grafisch TFT-kleurenscherm

1 GB DOMM geheugen

Toetsenbord met ingebouwde muis

Mogelijkheid tot aansluiting van een etikettenprinter

Mogelijkheid tot een netwerk- of seriële verbinding met een PC op afstand (afhankelijk van de versie)

Uitvoering van cyclische snedes op basis van snijlijsten en macro's

Uitvoering van enkele sneden

Geheugen voor 500 profielcorrectiewaarden met automatische maatberekening voor hoeksnedes

Geheugen om 500 snijlijsten (1000 regels elk) met behulp van het toetsenbord op te slaan

Optimalisatie van de staven

MACHINEKENMERKEN
Elektronische besturing van de tussenliggende hoeken

Positiedetectie van de beweegbare kop door middel van een direct meetsysteem met magneetband

Widia snijblad
2
Pneumatisch bediende integrale snijzonebeveiliging

Paar horizontale en verticale pneumatische bankschroeven met lagedrukinrichting

Verticaal klemsysteem met horizontale bankschroef

Rollenbaan profielondersteuning

Smeersysteem met minimale diffusie-olie

Handmatige profielsteun

Mogelijkheid tot automatische start van de afzuiger

Metrische schaalverdeling

Effectieve snede (mm)
4.000 / 6.000
Motorvermogen van het snijblad (kW)
2,2
SNIJSCHEMA
Inbegrepen
Verkrijgbaar
Etikettenprinter
Met de industriële etikettenprinter kan elk gesneden profiel worden geïdentificeerd met identificatiekenmerken uit de snijlijst. Bovendien kan door het afdrukken van barcodes het profiel zelf gemakkelijk worden geïdentificeerd, wat bijzonder handig is voor latere bewerkingen op bewerkingscentra of ondersteunde assemblagelijnen.
Aluminium Combi 5 Assi Star Etikettenprinter Emmegi
Aluminium Combi 5 Assi Star Tussenliggende steun Emmegi
Tussenliggende steun
De pneumatische tussenliggende steun is zeer handig bij het snijden van lichte profielen met een aanzienlijke lengte. In dit geval creëert de pneumatische steun automatisch de ideale conditie om het profiel te ondersteunen. Dit accessoire is voor alle lengtes verkrijgbaar, maar wordt uitdrukkelijk aanbevolen voor machines met een effectieve snede van 5 en 6 meter.
Verticale bankschroeven
Het veilig en precies vastklemmen van het te snijden profiel wordt vergemakkelijkt door het gebruik van pneumatische bankschroeven, die zijn voorzien van een lagedrukinrichting om ongewenst pletten te voorkomen. Om de breedte- en hoogteafstelling van de afzonderlijke cilinders te vergemakkelijken, is elke bankschroefeenheid voorzien van praktische en snelle hefboomhendels.
Aluminium Combi 5 Assi Star Verticale bankschroeven Emmegi
Aluminium Combi 5 Assi Star Kantelen van de beweegbare koppen Emmegi
Kantelen van de beweegbare koppen (Optioneel)
Servomotoren met encoders draaien de koppen rond de horizontale as en de positionering wordt elektronisch geregeld en geparametriseerd door de besturing. De rotatie om de verticale as wordt door persluchtcilinders bewerkstelligd. De bewerkingszones van de mobiele eenheden zijn voorzien van integrale afschermingen die pneumatisch worden neergelaten.
Besturing (Optioneel)
De op de verschillende modellen geïnstalleerde, gebruiksvriendelijke en op lagers glijdende besturing zorgt ervoor dat de beweegbare koppen volgens de specificaties van de te maken uitsnijding correct worden gepositioneerd. Door het opstellen van snijlijsten wordt de bewerkingscyclus geoptimaliseerd, wat minder afval oplevert en de benodigde tijd voor het laden en lossen van het profieldeel reduceert.
Aluminium Combi 5 Assi Star Besturing Emmegi
