Comet R6 HP

home / product a to z / C

Bearbetningscentrum med 5 CNC-axlar avsedd för bearbetning av profiler och detaljer i aluminium, PVC, lättmetaller i allmänhet och stål. Har två funktionslägen: antingen ett arbetsområde för profiler upp till 7 m eller två oberoende arbetsområden i pendelkörningsläge. Maskinen har 2 ytterligare servoaxlar för positionering av klamparna och referensanslagen, möjliggör positioneringen av klampar samtidigt som pendelkörningsläget pågår. Den 4:e och 5:e axeln möjliggör för spindeln att svänga steglöst från -15° till +90° samt rotera från -360° till +360° på den vertikala axeln för att bearbeta profilen från 5 sidor. Det finns ett verktygsmagasin med 12 platser på X-axeln som även kan rymma en skivfräs. Bearbetningscentret har även ett rörligt arbetsbord som underlättar inmatning/utmatning av arbetsstycket och gör att en betydligt större del kan bearbetas.

Estimate Request

Technical data

AXELSLAGLÄNGDER

X-AXEL (längsgående) (mm)

7.660

B-AXEL (rotation på horisontell axel spindel)

-15° ÷ +90°

Z-AXEL (vertikal) (mm)

450

C-AXEL (rotation på vertikal axel spindel)

-360° ÷ +360°

Y-AXEL (tvärgående) (mm)

1.000

SPINDEL

Maximal effekt i S1 (kW)

8,5

Maximal effekt i S6 (60 %) (kW)

Maxhastighet (varv/min)

24.000

Kon verktygsfäste

HSK - 63F

Inkoppling av verktygshållare

Kylning med värmeväxlare

Spindel styrd av fem axlar med möjlighet till simultan interpolering.

ARBETSOMRÅDE

1F = 1-sides bearbetning 5F = 5-sides bearbetning

COMET R6 HP		A	B	X1	Y1	Z1	X2	Y2	Z2
ett stycke		60	130	7.070	300	250	6.785	250	250
asymmetrisk pendel	vänster	60	130	3.315	300	250	3.030	250	250
asymmetrisk pendel	höger	60	130	2.660	300	250	2.470	250	250
symmetrisk pendel	vänster	60	130	3.035	300	250	2.750	250	250
symmetrisk pendel	höger	60	130	2.940	300	250	2.750	250	250

Mått i mm

GÄNGNINGSKAPACITET (med gängtapp i aluminium och genomgående hål)

Med kompensator

Styv (option)

M10

FÄSTE FÖR STYCKE

Maximalt antal pneumatiska klampar

Standardantal pneumatiska klampar

Maximalt antal klampar per område

Positionering av automatiska klampar och referensanslag på arbetsstycke genom oberoende H- och P-axlar

AUTOMATISKT VERKTYGSMAGASIN PÅ VAGNEN

Maximalt antal verktyg magasin

FUNKTION

Dynamisk pendeldrift

Drift med flera delar

Bearbetning i flera steg bas – upp till 5 steg

Bearbetning av överdimensionerade storlekar, upp till den dubbla nominella storleken i X

Rotation för bearbetning av arbetsstycke på 4 sidor

Bearbetning med flera arbetsstycken i Y

Automatisk hantering av flerstegsbearbetning

Ingår

Tillgänglig

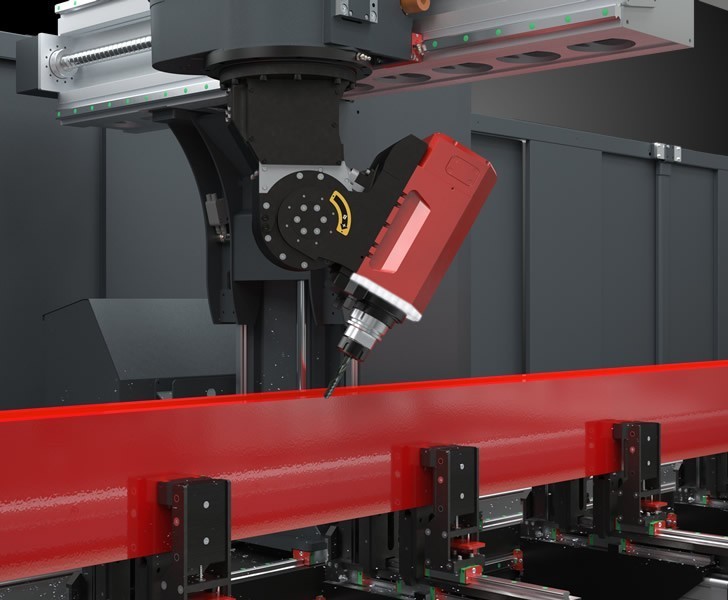

5-axlig spindel -R-

Spindeln på 8,5 kW i S1 med högt vridmoment, gör det möjligt att utföra även tunga bearbetningar som är typiska för industrisektorn. Som option, för att öka prestandan ytterligare, finns en spindel på 11 kW med pulsgivare för direktgängning. Spindelns rotation runt B- och C-axlarna gör det möjligt att bearbeta 5 sidor av profilen utan att behöva förflytta den. Den kan användas på vissa typer av extruderat stål som aluminiumprofiler tack vare smörjning, inställbar från programvaran, vars dubbla behållare möjliggör användning av både minimal oljediffusion och dimsmörjningssystem med oljeemulsion.

Dynamiskt pendelkörning

Detta innovativa arbetsläge minimerar maskinens avbrottstid under detaljernas in- och utlastning. Med systemet är det möjligt att samtidigt bearbeta i profiler i ena änden av maskinen och mata in eller ut material i andra änden av maskinen. Denna lösning gör maskinen mycket flexibel, i synnerhet vid vid små ordrar, där det krävs bearbetning av små batcher med många olika delar.

Operatörsgränssnitt

Möjligheten att rotera skärmen gör att operatören kan se skärmbilden från alla positioner. Operatörsgränssnittet har en 24"-pekskärm i formatet 16:9, stående, med alla USB-anslutningar för fjärranslutning till PC och CNC. Den har dessutom en knappsats, mus och är förberedd för anslutning av streckkodsläsare.

Comet R6 HP Operatörsgränssnitt Emmegi 2

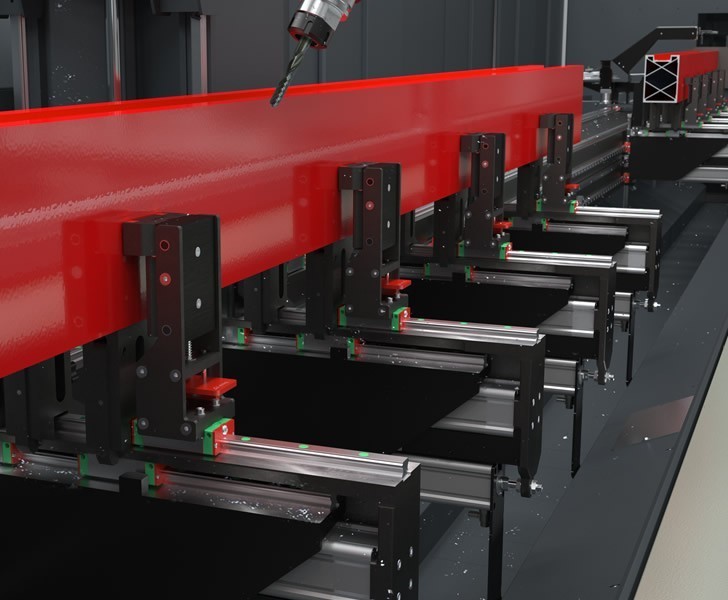

Klamppositionering

Positioneringen av klampenheterna och referensanslagen sker genom två parallella axlar, H- och P-axeln. Denna lösning gör att man kan positionera anslagen längs hela längden på maskinen, vilket möjliggör bearbetning av flera detaljer med en profil för varje par anslag. Dessutom sker positioneringen av klamparna oberoende av spindeln vid pendelkörning.

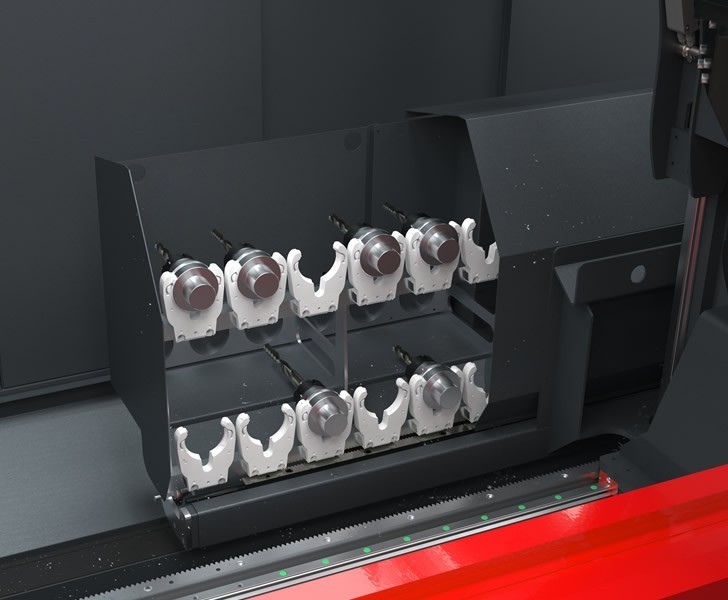

Verktygsmagasin

Verktygsmagasinet som är integrerat i X-axeln, placerad under och bakom spindeln, möjliggör en drastisk minskning av tiden för verktygsbyten. Magasinets bakre placering garanterar ingen inverkan på bearbetningsområdet samt en snabb verktygsväxling. Magasinet kan innehålla upp till 12 verktygshållare samt klinga med max diameter 250 mm med respektive verktyg som kan konfigureras av operatören. En sensor känner av korrekt positionering av hållarna.

HP-version

Comet har två funktionslägen: antingen ett enda arbetsområde för profiler upp till 7 m eller två oberoende arbetsområden i pendelkörningsläge. Maskinen i versionen HP med 2 ytterligare axlar för positionering av klamparna och referensanslagen, möjliggör positioneringen av klampar samtidigt som pendelkörningsläget pågår.
