Comet  R6 I

5 控制轴的 CNC 加工中心,用于加工型材或铝合金、PVC、普通轻质合金工件。这里具有两种不同的工作模式:第一种为单区域模式,可以在最大长度 7 m 的整个棒材的单个加工区域进行加工;第二种为交替模式,可以在两个不同的加工区域对多个工件进行加工。所有 CNC 轴都是绝对轴,机器重新启动时不需要归零。"I" 版本的 COMET R6 配有电动虎钳,在动态交替模式下,虎钳会独立定位并在攻丝时间内与对面加工区域的主轴加工过程保持同步。第 4 和第 5 轴允许电动主轴受数控系统控制在水平轴上持续旋转 –15° 至 90°,在垂直轴上持续旋转 0° 至 720°,以便在型材的上表面和所有侧面上进行加工。在机床的 X 轴滑架上有一个 12 位刀具库,可容纳一个最大直径 250 毫米的刀片。活动工作台能够以完全符合人体工学的方式,方便进行工件的装卸,并大大增加了 Y 轴上的加工截面。

Technical data arrow_drop_down
轴行程
X 轴(纵向)(mm)
7.340
Y 轴(横向)(mm)
1.000
Z 轴(垂直)(mm)
450
B 轴(电动主轴在水平轴上的旋转)
-15° ÷ +90°
C 轴(电动主轴在垂直轴上的旋转)
-360° ÷ +360°
电动主轴
S1 中的最大功率 (kW)
8,5
S6 中的最大功率 (60%) (kW)
10
最大速度(转/分钟)
24.000
刀具连接锥体
HSK - 63F
刀具架自动连接

通过热量交换器进行冷却

可以同时插补的 5 个轴上的先导式电动主轴

加工范围
攻丝能力(铝材和穿透孔上的攻丝)
使用补偿器
M8
刚性(可选)
M10
工件固定
气动虎钳标准数量
8
气动虎钳最大数量
12
每个区域最大虎钳数量
6
机载自动刀具库
刀具最大数量
12
刀库中可插入的刀片最大直径 (mm)
Ø = 250
功能
多工件式运行

多步骤基础加工,最多可达 5 步

动态交替运行

多级加工自动管理

超大尺寸加工,最高可达 X 的最大标称长度的两倍

Y 轴多工件加工

为加工 4 面进行的旋转

包括
可用
5 轴电动头 -R-

S1 中的 8.5 kW 高扭矩电动主轴还能够执行工业领域典型的重型加工。要进一步提高性能,可以选择 11 kW 并带有用于刚性攻丝编码器的电动主轴。电动主轴沿 B 和 C 轴的旋转可实现型材 5 个面上的加工而不需要对型材进行旋转。由于提供了一个可以通过软件进行设置的润滑系统,因此设备可用于特定类型的挤压钢和铝型材。该系统具有双油箱,可以使用微扩散油也可以使用含油乳化剂的喷雾。

CNC加工中心 Comet R6 I 5 轴电动头 -R- Emmegi
CNC加工中心 Comet R6 I 动态交替模式 Emmegi
动态交替模式
创新的加工模式能够将待加工工件装卸阶段过程中的停机时间降低至最少。该系统可以在两个独立的加工区域同时工作,在一侧装载/卸载挤压件,在另一侧加工长度和/或代码不同的工件。这种解决方案使机床具有很高的灵活性,非常推荐用于窗框和需要加工互不相同的小批次工件的小型加工领域。
操作界面
可以在垂直轴上旋转监视器,使操作员可以从任何位置观看视频。操作界面采用的是 24 英寸触摸显示屏,横屏模式 16:9,带 USB 接口,可以远程连接 PC 和 CNC。此外还配有键盘和鼠标,以及条形码读码器和远程键盘连接。
CNC加工中心 Comet R6 I 操作界面 Emmegi
CNC加工中心 Comet R6 I 电动虎钳 Emmegi
电动虎钳
每个夹具都有独立电机的电动钳。数控系统在交替模式下,对两个独立加工区域的虎钳和电动主轴头的运动同时进行管理。这可以显著提生产效率。绝对参考轴的任务是可以减少每期重启时机器的初始化时间。
刀具库
位于 X 轴的刀具库,位于电动主轴的下方和后方,从而显著减少更换刀具的时间。在挤出件头尾加工过程中,因为工件和电动主轴联成一体且同时移动,这一功能非常有用,能够避免冲程到达刀库。刀具库最多能够容纳 12 个刀架及相应的刀具(其中包括一个最大直径 250 mm 的刀片),可由操作人员自行配置。刀具架的每个位置都配有检测刀架锥柄正确位置的传感器。
CNC加工中心 Comet R6 I 刀具库 Emmegi

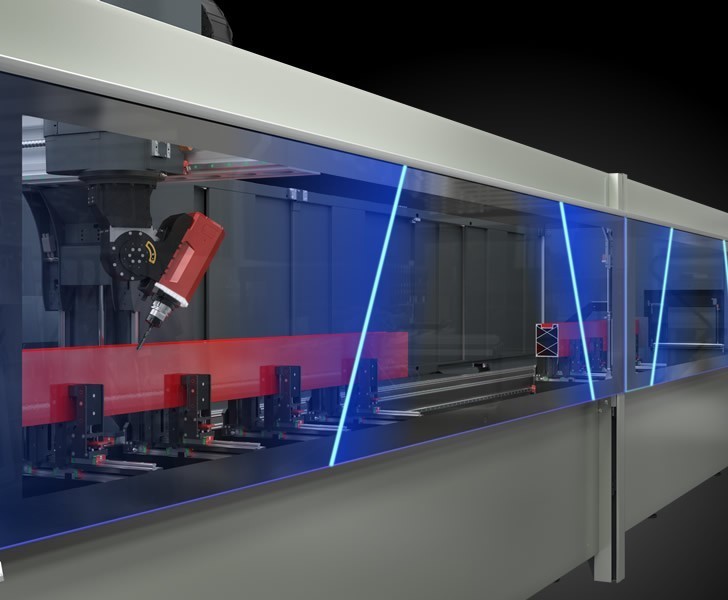

玻璃保护罩
安全、完美、坚固、耐用。这些都是选择玻璃作为全新 Comet 加工中心的防护装置的优势。玻璃也很容易清洁,不容易刮伤和磨损。由于采用了发光的彩色界面,机床的缺口具有功能性,可以用来指示机床状态。 整个挡板可以向下滑动,方便装载工件。此外,两端装有铝制护板,必要时可作为支撑面。
伸缩式通道 (选修的)
由于穿孔金属板提供的透明度和轻盈感,这条通道与机床的外观和设计融为一体,可根据需要打开或关闭。在不需要时可以减少其长度,节省车间的空间。排屑带的出口区域及其电机集成在下半部分,满足了外观和功能性的设计。
CNC加工中心 Comet R6 I 伸缩式通道 Emmegi
CNC加工中心 Comet R6 I 标签打印机 Emmegi
标签打印机 (选修的)
工业标签打印机可以用切割清单中的识别特征来识别每个切割型材。此外,通过打印的条形码可以轻松识别棒材本身,这对加工中心或辅助装配线上的后续加工步骤特别有帮助。
