Centre d'usinage à 5 axes CNC doté d'un portique mobile et conçu pour le fraisage, le perçage, le filetage et la coupe de barres de grandes dimensions en aluminium, PVC, alliages légers en général et acier. La section mobile de la machine est formée par un portique pourvu d'une motorisation à crémaillère de précision. L'électrobroche de puissance élevée (15 kW en S1) avec mandrin HSK-63F, permet d'exécuter des usinages, même difficiles, tout en offrant d'excellents résultats au niveau de la rapidité et de la précision. La nouvelle cabine de protection locale a été conçue pour associer un maximum de fonctionnalité, accessibilité, insonorisation et luminosité aux exigences de sécurité et d'ergonomie. L’opérateur bénéficie de grands vitrages pour contrôler l'exécution des usinages et, grâce au système d'ouverture totale de la cabine en deux parties distinctes, il peut accéder facilement à la machine pour son nettoyage et son entretien. L’intérieur de la cabine permet de séparer totalement la zone d'usinage des parties restantes du magasin d'outils et des autres accessoires fournis sur le chariot, ce qui garantit une aspiration maximale des copeaux vers le ruban transporteur et, en option, l'aspiration dédiée des fumées d'usinage. Le magasin d'outils à 24 postes, monté dans le portique mobile, est doté d’un système avec bras échangeur qui réduire considérablement les temps de changement d’outil. Une lame de 500 mm est logée à part dans un magasin dédié. SATELLITE XTE est équipée de nouveaux étaux motorisés qui, en mode pendulaire, se positionnent de manière autonome et en temps masqué pendant le fonctionnement du mandrin dans le champ d'usinage opposé. Les étaux, robustes et compacts, peut être facilement configurés sans utiliser d'outils pour les réglages géométriques. Les nouvelles butées permettent la couverture totale du champ d'usinage et libèrent la zone en cas d'usinages sur les extrémités des profilés. Tous les axes CNC sont absolus et n'ont pas besoin d'une remise à zéro au redémarrage de la machine.

Données techniques arrow_drop_down
COURSES DES AXES
AXE X (longitudinal) (mm)
7.800 ; 10.500 ; 15.500
AXE Y (transversal) (mm)
1.100
AXE Z (vertical) (mm)
655
AXE B (rotation verticale-horizontale de la tête)
0° ÷ 90°
AXE C (rotation axe vertical de la tête)
0° ÷ 360°
VITESSE DE POSITIONNEMENT
AXE X (longitudinal) (m/min)
75
AXE Y (transversal) (m/min)
60
AXE Z (vertical) (m/min)
40
AXE B (°/min)
3.240
AXE C (°/min)
3.600
ÉLECTROBROCHE
Puissance maximum en S1 (kW)
15
Vitesse maximum (tours/min)
24.000
Couple maximum (Nm)
12
Cône porte-outil
HSK - 63F
MAGASIN OUTILS AUTOMATIQUE À BORD DU CHARIOT
Magasin outils à 24 postes avec changement rapide de l’outil par bras échangeur

Dimension maximum des outils stockables dans le magasin (mm)
Ø = 80 - L = 300
Dimension maximum de la lame stockable dans le magasin (mm)
Ø = 180 - L = 150
Dimension de la lame stockable dans le magasin lame (mm)
Ø = 500 - L = 73
FACES USINABLES
Avec outil droit (face supérieure, faces latérales, extrémités)
5
Avec outil lame Ø 500mm (face supérieure, faces latérales, extrémités du profil)
1 + 2 + 2
CAPACITÉ DE TARAUDAGE (avec mâle sur aluminium et orifice débouchant)
Taraudage rigide
M12
SERRAGE DE LA PIÈCE
Versions 7 800 mm ; nombre standard d’étaux pneumatiques
8
Versions 7 800 mm ; nombre maximum d’étaux pneumatiques
12
Versions 7 800 mm ; nombre maximum d’étaux par zone
6
Versions 10 500 mm ; nombre standard d’étaux pneumatiques
10
Versions 10 500 mm ; nombre maximum d’étaux pneumatiques
16
Versions 10 500 mm ; nombre maximum d’étaux par zone
8
Versions 15 500 mm ; nombre standard d’étaux pneumatiques
12
Versions 15 500 mm ; nombre maximum d’étaux pneumatiques
16
Versions 15 500 mm ; nombre maximum d’étaux par zone
8
CAPACITÉ D’USINAGE
Inclus
Disponible

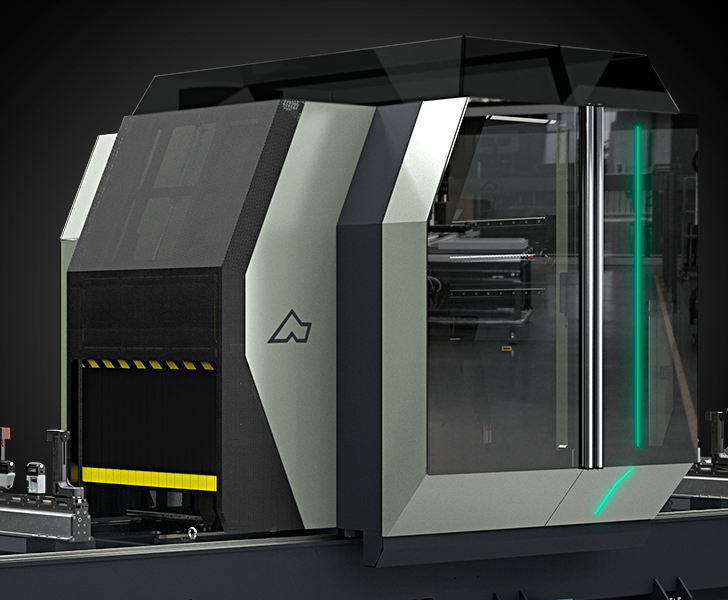

Cabine
La cabine de protection locale a été conçue pour associer un maximum de fonctionnalité, accessibilité, insonorisation et luminosité aux exigences de sécurité et d'ergonomie. La conception raffinée et innovante rend la machine unique et hors pair. Les grands vitrages permettent à l'opérateur de contrôler l'exécution des usinages avec facilité et en toute sécurité. La structure interne de la cabine optimise le transport des copeaux et des riblons jusqu'à l'embase, où se trouve le ruban transporteur, ce qui simplifie l'entretien et le nettoyage de tous les organes sensibles. L’aspirateur, intégré en option dans la cabine, permet l'aspiration des fumées d'usinage.
Centres d'usinage CNC Satellite XTE Cabine Emmegi
Centres d'usinage CNC Satellite XTE Imprimante d'étiquettes Emmegi
Imprimante d'étiquettes

L'imprimante industrielle d'étiquettes permet d'identifier chaque profil coupé avec les caractéristiques d'identification de la liste de coupe. En outre, l'impression du code à barres permet d'identifier facilement le profil lui-même, ce qui est particulièrement utile pour les étapes d’usinage ultérieures sur les centres d'usinage ou les chaînes de montage assisté.

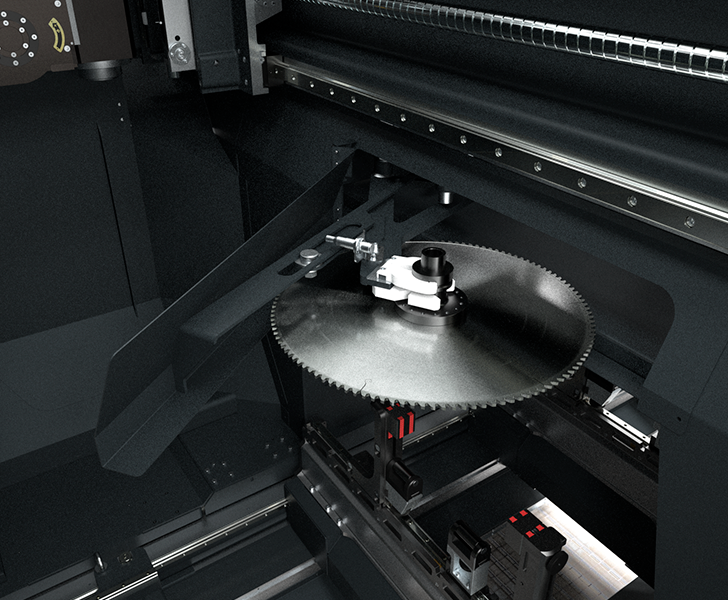

Magasin lame
La lame, de 500 mm de diamètre maximum, est logée dans un magasin spécial, séparé des autres outils. Elle est équipée d'un porte-outil HSK-63F et peut être utilisée en exploitant les 5 axes interpolés de l'électrotête pour couper la pièce. À l'aide du logiciel en option, elle permet la coupe et la séparation directement de la barre brute. Une fraise à disque de 180 mm de diamètre peut être stockée dans le magasin porte-outil. Cet outil permet d'exécuter, à une vitesse maximum avec sécurité et précision, des coupes composées, des coupes droites, des éboutages et des rognages.
Centres d'usinage CNC Satellite XTE Magasin lame Emmegi
Centres d'usinage CNC Satellite XTE Coupe et séparation Emmegi

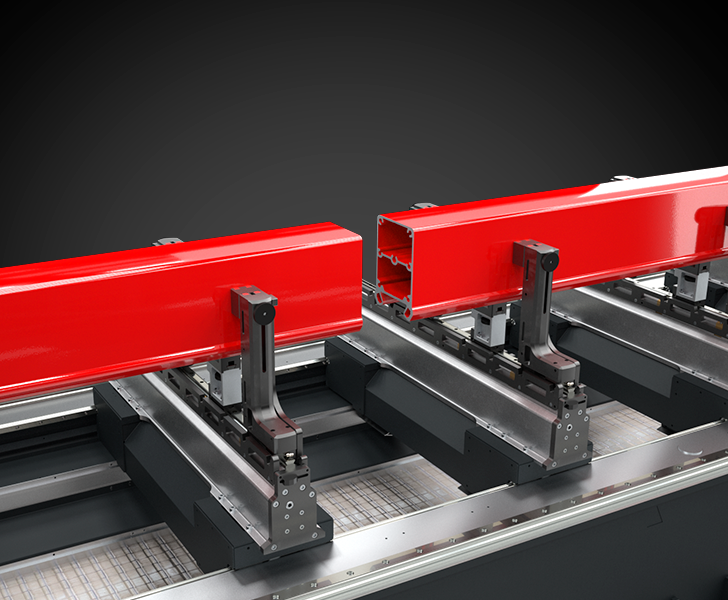

Coupe et séparation

La fonction en option de coupe et de séparation directement à partir de la barre permet d'obtenir une série de profils usinés à partir d'une barre et enfin séparés en éléments individuels, évitant ainsi de devoir usiner des copeaux préalablement coupés. La grande capacité de coupe du groupe lame permet d'effectuer des coupes de séparation sur des profils de grande taille, éliminant dans de nombreux cas toute la phase d'usinage qui est habituellement effectuée en amont par la tronçonneuse. Dans ce cas, la machine peut être équipée d'une imprimante d'étiquettes pour gérer le suivi des profils lors des phases suivantes.

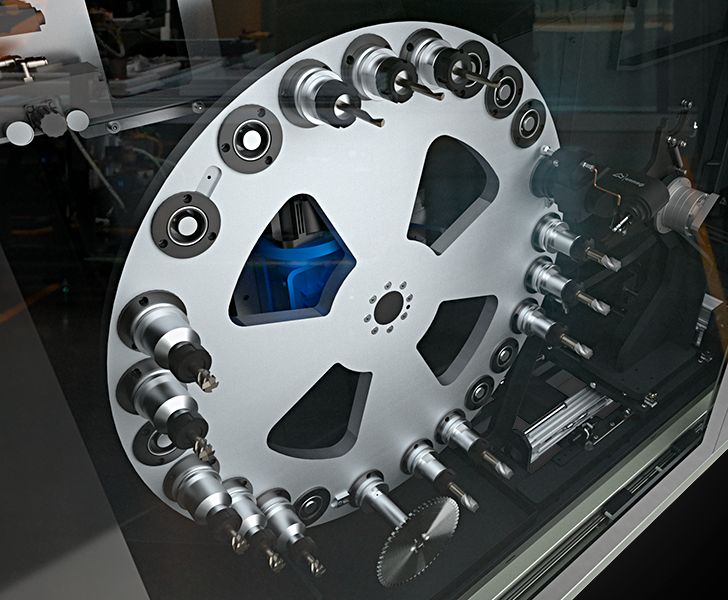

Magasin outils
Le magasin porte-outil à 24 postes est installé directement sur le chariot de la machine ; sa position à l'arrière, garantit une protection maximum contre les copeaux d'usinage. Le magasin à anneau permet une fiabilité maximale, un fonctionnement silencieux et l'optimisation du cycle de changement d'outil grâce également à un système avec bras échangeur.
Centres d'usinage CNC Satellite XTE Magasin outils Emmegi
Centres d'usinage CNC Satellite XTE Étaux Emmegi

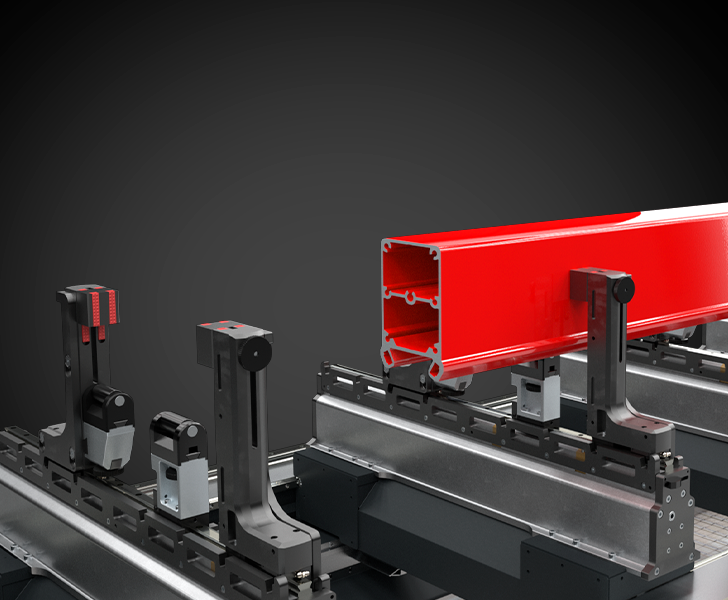

Étaux
Le groupe étaux garantit un serrage correct et sûr de grands profils en aluminium, PVC, acier et alliages légers. Chaque groupe coulisse sur le plan de la machine par le biais de guides linéaires. Le positionnement, dans les modèles pendulaires statiques, est géré au moyen de l'axe X. Les modèles pendulaires dynamiques sont équipés d'un système de positionnement à motorisation centralisée qui rend les étaux autonomes par rapport aux mouvements du chariot et permet un positionnement en temps masqué. On peut monter rapidement et de façon précise des cales qui rendent la machine extrêmement souple. Le groupe d’étaux est disponible, en option, avec un double presseur, pour usiner deux profilés en parallèle.
