带有 4 个控制轴的数控加工中心、专门用于加工铝、PVC、一般轻合金和 2 毫米及以下钢材质的棒材或工件。配有一个 10 刀位的刀具库、可以容纳一个转角单元和一个圆盘铣刀、用于加工工件的 5 个面、可以加工最长为 4 米的棒材。第 4 数控轴允许电动主轴在 0° 到 180° 范围内旋转并定位在任何中间角度位置。因此、机器可以对范围内任何倾斜角度的型材的侧面和上表面进行加工。 加工中心还配有一个活动工作台、方便工件装卸、大大增加了可加工截面。

Technical data arrow_drop_down
轴行程
X 轴(纵向)(mm)
4.250
Y 轴(横向)(mm)
420
Z 轴(垂直)(mm)
430
A 轴(电动主轴旋转轴)
0° ÷ 180°
电动主轴
S1 中的最大功率 (kW)
7
最大速度(转/分钟)
16.500
刀具连接锥体
HSK - 50F
刀具架自动连接

通过热量交换器进行冷却

带有用于刚性攻丝的编码器的电动主轴

功能
多工件式运行

超大尺寸加工,最高可达 X 的最大标称长度的两倍

Y 轴多工件加工

为加工 4 面进行的旋转

加工范围
攻丝能力(铝材和穿透孔上的攻丝)
使用补偿器
M8
刚性(可选)
M10
型材定位装置
气动移动式工件左参考挡块

气动移动式工件右参考挡块

工件固定
气动虎钳标准数量
4
气动虎钳最大数量
6
通过 X 轴实现虎钳自动定位装置

机载自动刀具库
刀具最大数量
10
刀具库中可插入角单元的最大数量
1
刀库中可插入的刀片最大直径 (mm)
Ø = 180
安全和保护
机床一体式防护舱

层压防护玻璃

伸缩式侧边通道

包括
可用
电动主轴的功率与灵活性
S1 中的 7 kW 高扭矩电动主轴能够执行重型加工。沿 A 轴方向的移动允许在 0° 和 180° 范围内旋转,可对型材进行 3 面加工,无须重新定位。由于提供了一个可以通过软件进行设置的润滑系统,因此设备可用于特定类型的挤压钢和铝型材。该系统具有双油箱,可以使用微扩散油也可以使用含油乳化剂的喷雾。
CNC加工中心 Comet X4 操作界面 Emmegi
操作界面
可以在垂直轴上旋转监视器,使操作员可以从任何位置观看视频。操作界面采用的是 24 英寸触摸显示屏,横屏模式 16:9,带 USB 接口,可以远程连接 PC 和 CNC。此外还配有键盘和鼠标,以及条形码读码器和远程键盘连接。
虎钳
根据工件长度和需要执行的加工方式不同,机器软件能够以绝对安全的方式决定每个夹钳组的定位值。自动定位器能够钩接每一个夹钳组并通过床身运转移动。该操作以最大速度和精准度完成,减少消耗时间,避免碰撞风险,因此不熟练的操作人员也可轻松使用。
CNC加工中心 Comet X4 虎钳 Emmegi
CNC加工中心 Comet X4 气动挡块 Emmegi
气动挡块
机器中配有结实的挡块,用作型材段参照,一个位于左侧(标准),另一个位于右侧(选配)。每个挡块都由一个气缸驱动,可伸缩,根据需要执行的加工操作由机床软件自动选择。双挡块的优势在于可以采用多工件方式加载多件待加工型材,也可以执行型材段或工件的重新定位并对特别长的型材执行加工操作。
刀具库
位于 X 轴的刀具库,位于电动主轴的下方和后方,从而显著减少更换刀具的时间。在挤出件头尾加工过程中,因为工件和电动主轴联成一体且同时移动,这一功能非常有用,能够避免冲程到达刀库。刀具库最多能够容纳 10 个刀架及相应的刀具,可由操作人员自行配置。感应器侦测刀架锥定位是否正确。
CNC加工中心 Comet X4 刀具库 Emmegi

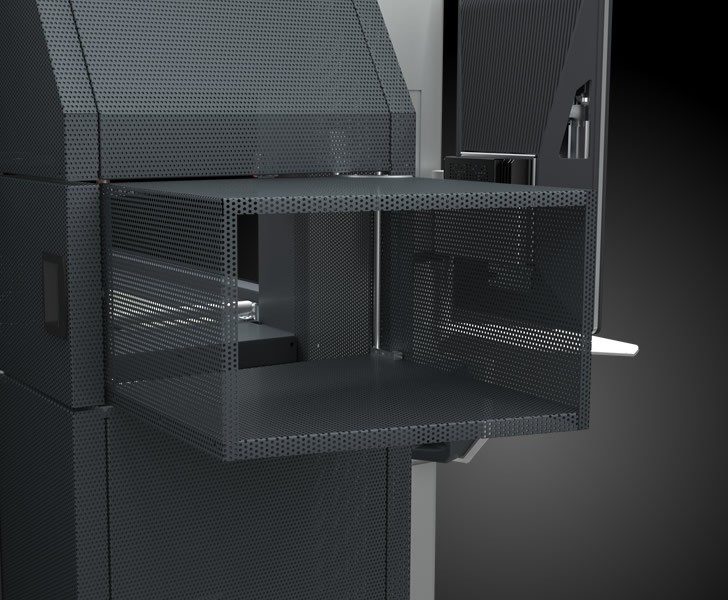

CNC加工中心 Comet X4 伸缩式通道 Emmegi
伸缩式通道
由于穿孔金属板提供的透明度和轻盈感,这条通道与机床的外观和设计融为一体,可根据需要打开或关闭。在不需要时可以减少其长度,节省车间的空间。排屑带的出口区域及其电机集成在下半部分,满足了外观和功能性的设计。
