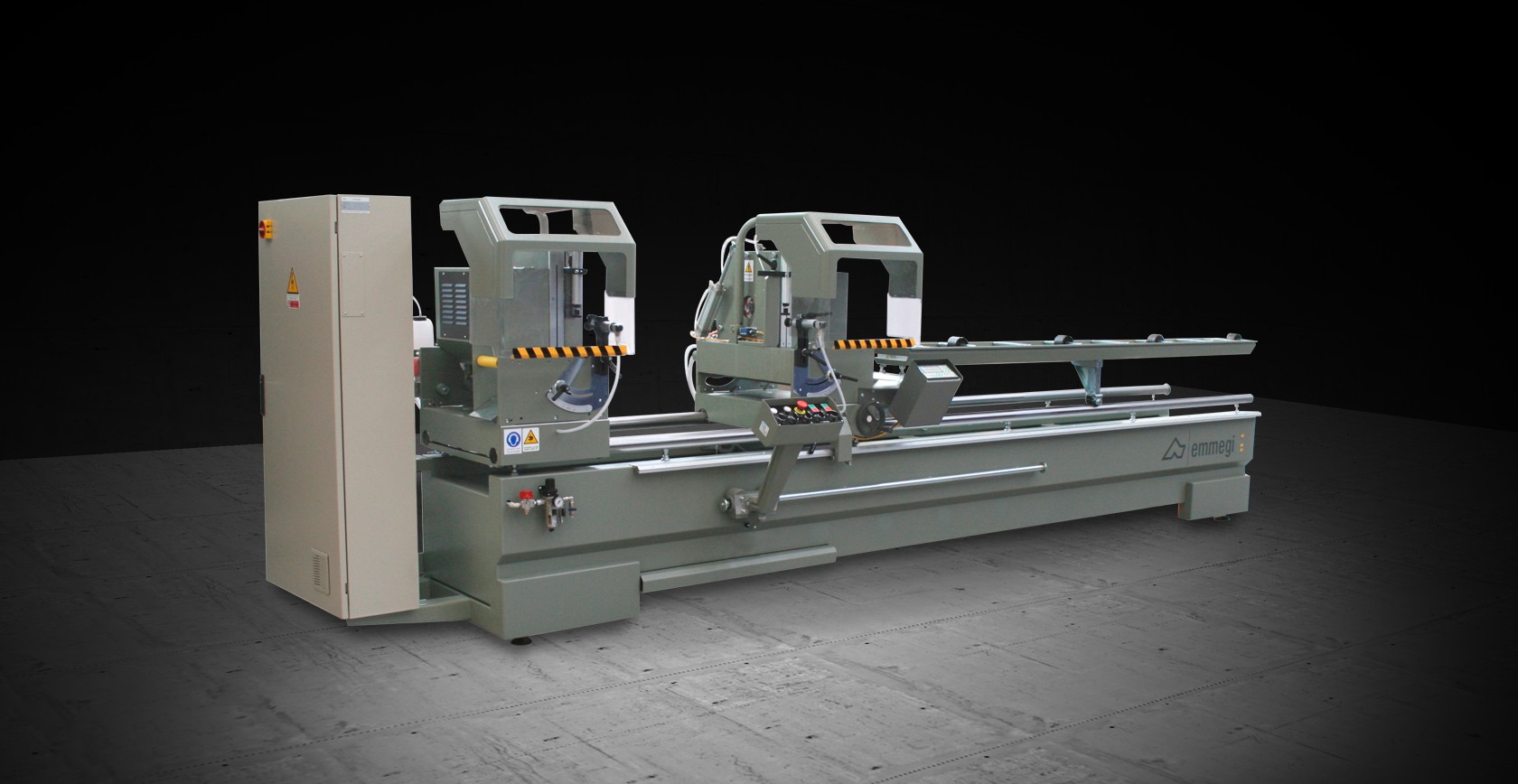

Troncatrice doppiatesta con movimento manuale della testa mobile e lettura della quota tramite display digitale. Ribaltamento pneumatico delle teste all’esterno fino a 45° o 22°30’ a seconda del modello. Lama da 450 e 500 mm. Disponibile con taglio utile di 4,5,6 m di lunghezza.

Dati Tecnici arrow_drop_down
SOFTWARE
Microsoft® Windows® Embedded
\
CARATTERISTICHE DELLA MACCHINA
Taglio utile (mm)
4.000 / 5.000 / 6.000
Riga metrica

Coppia di controsagome standard

Predisposizione per start automatico aspiratore

Supporto profilo manuale

Sistema di lubrificazione micronebbia ad acqua con emulsione d'olio oppure ad olio a diffusione minimale (secondo versione)

Rulliera supporto profilo

Coppia di morse orizzontali e verticali pneumatiche con dispositivo "bassa pressione"

Protezione integrale zona taglio a comando pneumatico

Potenza motore lama (kW)
2.2
Lame al widia
2
Rilevamento posizione testa mobile mediante sistema di misura diretto con banda magnetica

CARATTERISTICHE DEL CONTROLLO
Memorizzazione di 10 liste di taglio (50 linee ciascuna) da tastiera

Memorizzazione di 99 valori correttivi di profilo con calcolo automatico della misura per tagli angolati

Esecuzione di tagli singoli

Visualizzatore di quota LCD

DIAGRAMMA DI TAGLIO
Incluso
disponibile

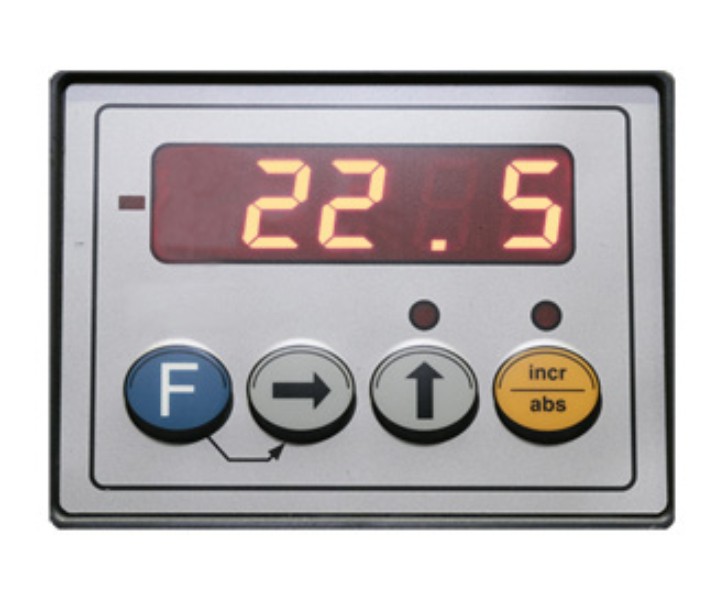

Visualizzatore digitale per angolazioni intermedie

In presenza di ribaltamento pneumatico delle teste mobili, il visualizzatore degli angoli intermedi consente di identificare con assoluta precisione l’inclinazione dell’unità di taglio, garantendo la precisione dei profili tagliati. Particolarmente utile nella realizzazione di tagli fuori squadro consente all’operatore di identificare rapidamente ed in maniera precisa l’angolazione richiesta.

Prodotti per Alluminio Classic VIS Visualizzatore digitale per angolazioni intermedie Emmegi
Prodotti per Alluminio Classic VIS Visualizzatore digitale asse X  Emmegi

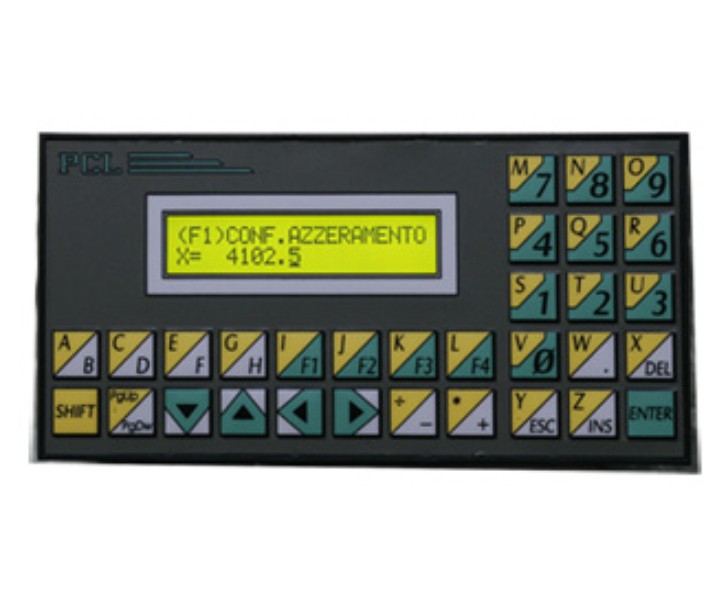

Visualizzatore digitale asse X

La quota di posizionamento della testa mobile lungo l’asse X viene visualizzata elettronicamente mediante display digitale che fornisce un’immediata lettura della lunghezza impostata e garantisce precisione nella fase di taglio.

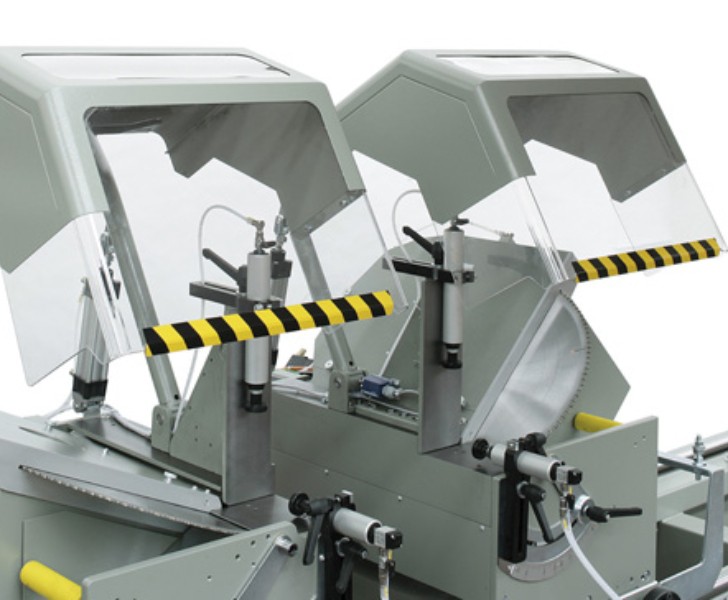

Inclinazione delle teste mobili

La rotazione delle teste attorno all’asse orizzontale avviene attraverso cilindri pneumatici. Le angolazioni che si possono ottenere sono da 90° a 45° esterni per macchine equipaggiate con lame di diametro 450 mm. Con lame di diametro 500 mm è possibile raggiungere angolazioni da 90° a 22°30’ esterni. Le angolazioni intermedie sono ottenute mediante apposito arresto regolabile manualmente. Le unità mobili sono dotate di protezioni integrali a discesa pneumatica della zona di lavorazione.

Prodotti per Alluminio Classic VIS Inclinazione delle teste mobili Emmegi
Prodotti per Alluminio Classic VIS Pulsantiera Emmegi

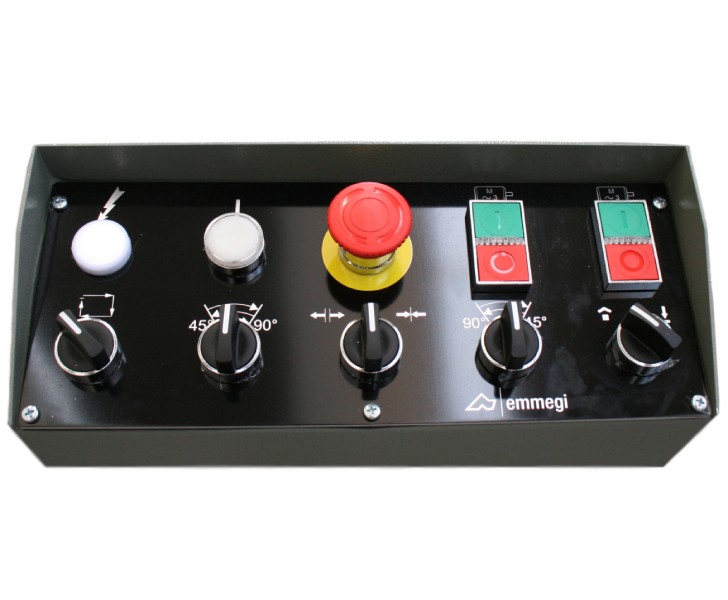

Pulsantiera

La pulsantiera installata nei vari modelli è scorrevole su cuscinetti e facilita l’utilizzo della macchina, in quanto consente di essere sempre posizionata in prossimità dell’unità di taglio.

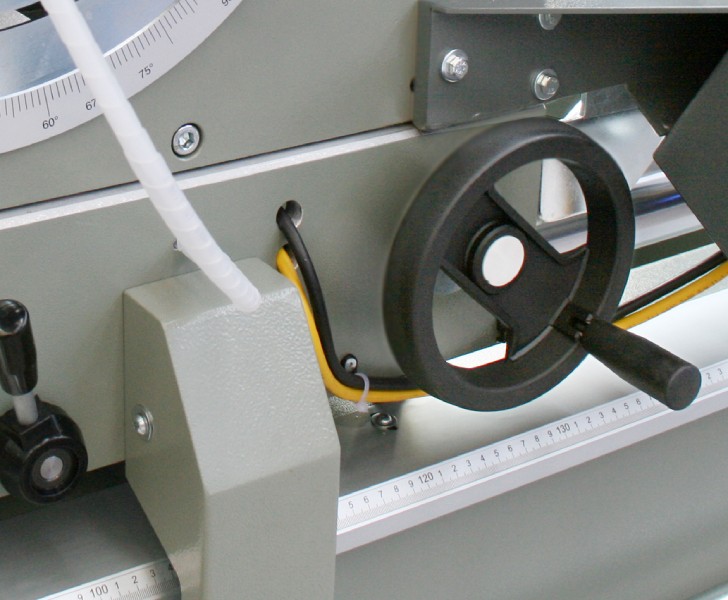

Posizionamento dell’unità mobile

Il posizionamento dell’unità mobile avviene manualmente mediante la rotazione del volantino di movimentazione; il rilevamento della posizione avviene tramite una banda magnetica e il visualizzatore LCD di tipo PLC visualizza la quota in cui la testa mobile è posizionata.

Prodotti per Alluminio Classic VIS Posizionamento dell’unità mobile Emmegi
