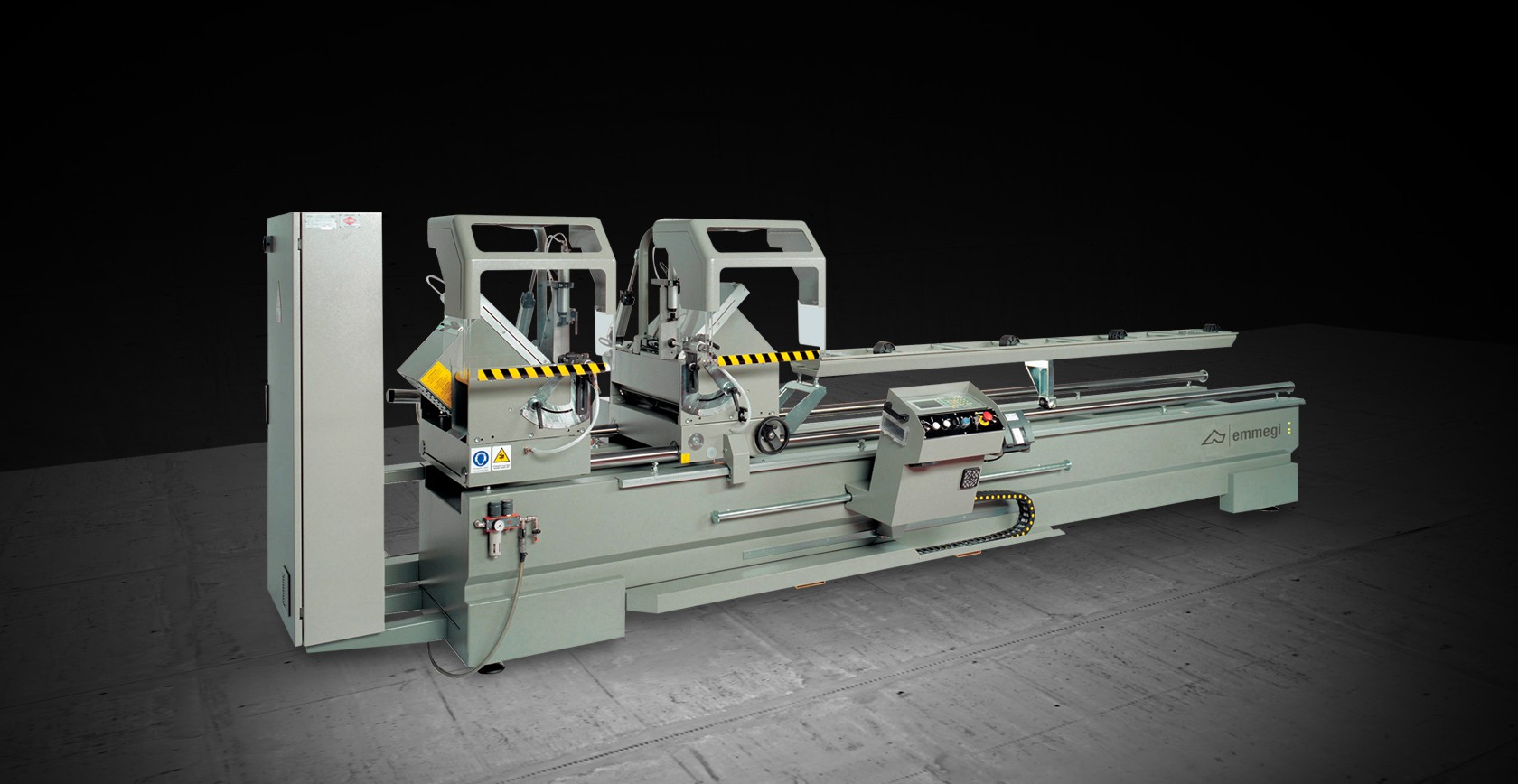

Doppia  Magic

Troncatrice doppiatesta elettronica con movimento automatico della testa mobile tramite motore a C.C. comandato da un controllo numerico. Gestione pneumatica di tutte le angolazioni fino a 22°30’ (esterni). Lama da 450 e 500 mm. Disponibile con taglio utile di 5 m di lunghezza.

Dati Tecnici arrow_drop_down
CARATTERISTICHE DEL CONTROLLO
Display LCD retroilluminato

Predisposizione collegamento stampante per etichette

Porta USB

Scheda di rete RJ45

Esecuzione di tagli singoli

Memorizzazione di 99 valori correttivi di profilo con calcolo automatico della misura per tagli angolati

Memorizzazione di 25 liste di taglio (100 righe ciascuna) via cavo da un PC esterno a mezzo USB o rete

Creazione di 100 tipologie di serramento (1.500 formule) scaricabili su USB

CARATTERISTICHE DELLA MACCHINA
Rilevamento posizione testa mobile mediante sistema di misura diretto con banda magnetica

Lame al widia
2
Protezione integrale zona taglio a comando pneumatico

Coppia di morse orizzontali e verticali pneumatiche con dispositivo "bassa pressione"

Rulliera supporto profilo

Sistema di lubrificazione micronebbia ad acqua con emulsione d'olio

Supporto profilo manuale

Sistema dragante per evacuazione trucioli

Predisposizione per start automatico aspiratore

Coppia di controsagome standard

Riga metrica

Taglio utile (mm)
5.000
Potenza motore lama (kW)
2,2
DIAGRAMMA DI TAGLIO
Incluso
disponibile
Inclinazione delle teste mobili

La rotazione delle teste attorno all’asse orizzontale avviene attraverso cilindri pneumatici. Le angolazioni che si possono ottenere sono da 90° a 45° esterni per macchine equipaggiate con lame di diametro 450 mm. Con lame di diametro 500 mm è possibile raggiungere angolazioni da 90° a 22°30’ esterni. Le angolazioni intermedie sono ottenute mediante apposito arresto regolabile manualmente. Le unità mobili sono dotate di protezioni integrali a discesa pneumatica della zona di lavorazione.

Prodotti per Alluminio Doppia Magic Inclinazione delle teste mobili Emmegi
Prodotti per Alluminio Doppia Magic Controllo Emmegi

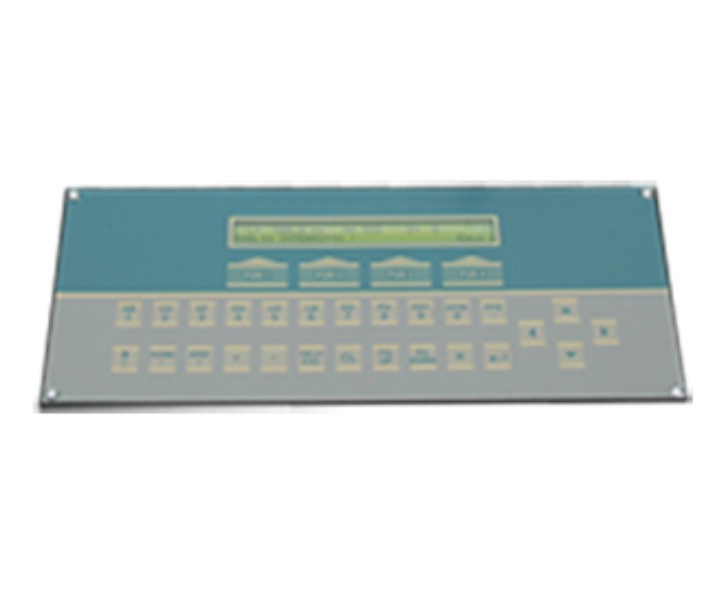

Controllo

Il controllo installato sui vari modelli, predisposto per un facile utilizzo e scorrevole su cuscinetti, consente un posizionamento corretto delle teste mobili in base alle specifiche del taglio da effettuare. Attraverso la creazione delle liste di taglio viene ottimizzato il ciclo di lavorazione, consentendo la riduzione degli scarti e la diminuzione dei tempi per le fasi di carico-scarico pezzo.

Supporto intermedio (Opzionale)

Il supporto intermedio pneumatico risulta estremamente utile quando si tagliano profili leggeri di lunghezze considerevoli. In tal caso il supporto pneumatico provvede, automaticamente, a creare la condizione ideale per sostenere il profilo.

Prodotti per Alluminio Doppia Magic Supporto intermedio Emmegi
Prodotti per Alluminio Doppia Magic Misuratore elettronico spessore profilo Emmegi
Misuratore elettronico spessore profilo (Opzionale)

Questo raffinato sistema di controllo dello spessore del profilo consente di effettuare la correzione in automatico della quota di taglio in funzione della reale dimensione del profilo, con relativa tolleranza derivante da trattamenti superficiali quali verniciatura, anodizzazione, etc. Il dispositivo può essere utilizzato a discrezione dell’operatore e in varie modalità, in base ai differenti cicli di tastatura con conseguente correzione di tutta la lista di taglio, inclusa la formula della macrostruttura.

Predisposizione stampante (Opzionale)

La macchina viene predisposta per l'installazione di una stampante selezionabile tra i modelli compatibili. L'allestimento prevede l'abilitazione alla funzione di stampa e la predisposizione meccanica ed elettrica per il collegamento della stampante.

Prodotti per Alluminio Doppia Magic Predisposizione stampante Emmegi
Prodotti per Alluminio Doppia Magic Stampante di etichette Emmegi
Stampante di etichette (Opzionale)

La stampante industriale di etichette consente di identificare ogni profilo tagliato con caratteristiche identificative provenienti dalla lista di taglio. Inoltre la stampa del codice a barre consente una facile identificazione del profilo stesso, particolarmente utile per le successive fasi di lavorazione su Centri di Lavoro o su linee di assemblaggio assistito.
