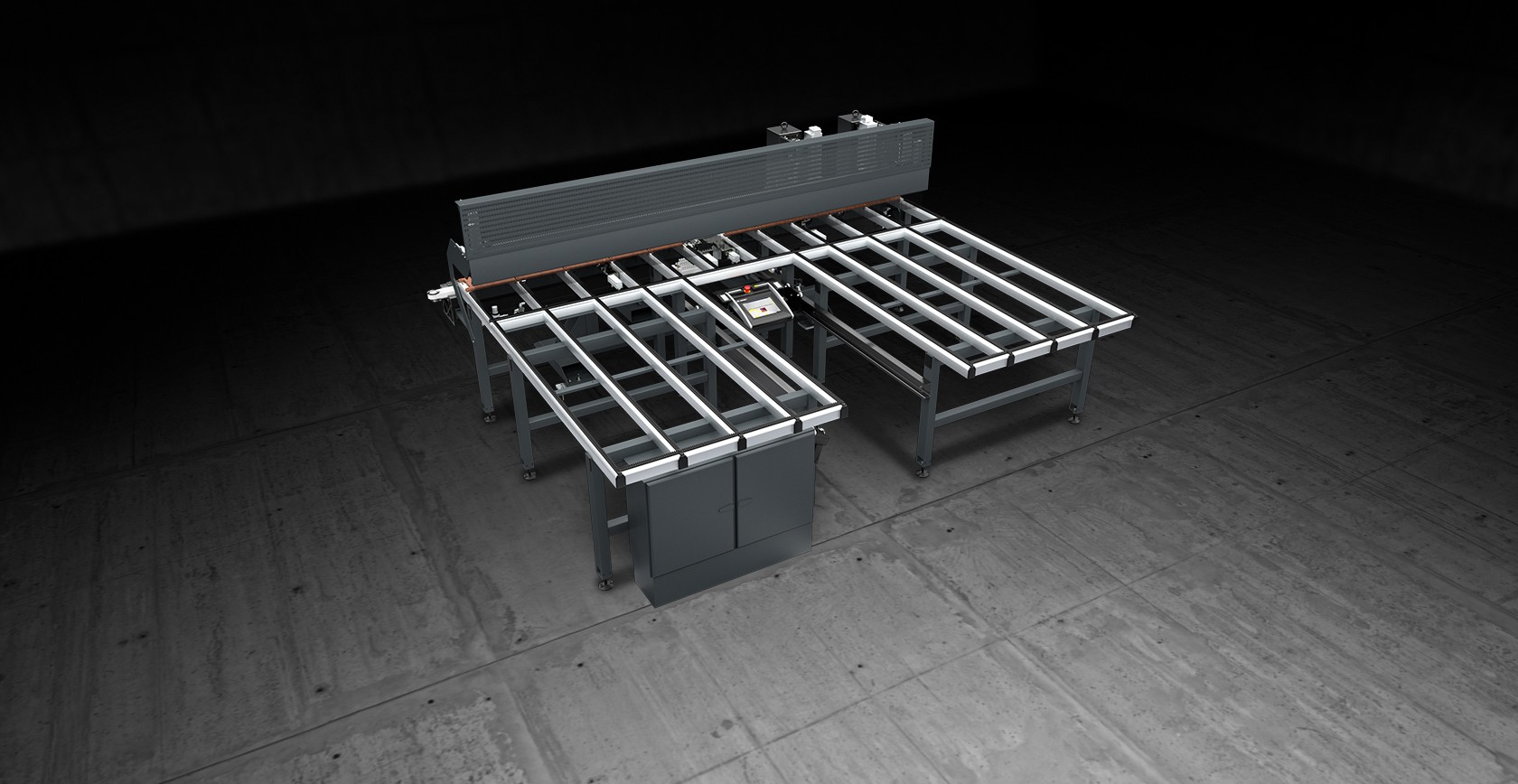

MOD-END HINGE è una foratrice per l’esecuzione dei fori cerniere su cornici telaio, a un asse controllato elettronicamente. È dotata di due unità di foratura multi-mandrino per eseguire i fori delle cerniere su alluminio, alluminio/legno con relativo rinforzo interno. Il posizionamento elettronico delle unità di foratura e la possibilità di lavorare con la sola unità master consentono di eseguire i fori per tre o più cerniere in posizioni variabili, anche asimmetriche. Opportunamente configurata può eseguire i fori di fissaggio a muro tramite un’unità orizzontale (opzionale), su tutti i tipi di telaio a L e a Z.

Dati Tecnici arrow_drop_down
FUNZIONALITÀ
Posizionamento manuale della cornice

Posizionamento delle cerniere d’angolo con presetting manuale

Lavorazione a CN cerniere multiple

BLOCCAGGIO PEZZO
Sistema di bloccaggio pneumatico della cornice tramite pressore longitudinale

Battuta di riferimento pezzo in prossimità dell’unità di lavoro

Dimensione massima di bloccaggio profilo (mm)
90
Dimensione massima quadro lavorabile – misura interna (mm)
2.500 x 2.500
Dimensione minima quadro lavorabile – misura interna (mm)
400
Dimensione minima quadro lavorabile con unità foratura fissaggio a muro – misura interna (mm)
510
Altezza minima profilo (mm)
40
Altezza massima profilo (mm)
90
Larghezza max. profilo lavorabile (mm)
130
CARATTERISTICHE
Potenza installata – con unità opzionale (kW)
7.6
Peso massimo della cornice (kg/m)
6
Potenza installata (kW)
5.9
Consumo aria max. (Nl/min)
50
Numero assi controllati
1
Riferimento interno alla cornice

Corsa asse X – unità master (mm)
3500
Velocità asse X (m/min)
20
PIANI DI LAVORO
Superfici di contatto ricoperte con spazzole

Piano a scomparsa in PVC morbido per lavorazioni manuali sul telaio

Altezza piano di lavoro (mm)
950
DOPPIA UNITÀ DI FORATURA CON UNITÀ MULTIMANDRINO
Potenza massima in S1 (kW)
1.7
Velocità massima (giri/min)
2880
Attacco utensili a bussola con grani di bloccaggio

Diametro max. utensili (mm)
7
Numero facce lavorabili
1
UNITÀ DI FORATURA AUTOMATICA PER FORI FISSAGGIO A MURO
Potenza massima in S1 (kW)
1.7
Velocità massima (giri/min)
6000
Attacco utensili
ER20
Diametro max. utensili (mm)
15
Numero facce lavorabili
1
Profondità max. lavorabile (mm)
80
Incluso
disponibile
Doppia unità di foratura a CN

La posizione di foratura delle cerniere viene settata manualmente, permettendo di posizionare una o più tipologie di cerniera in modo molto semplice. Le unità operatrici dotate di multimandrino eseguono in modo estremamente preciso la foratura delle cerniere d'angolo garantendone la posizione sulla cornice.

Prodotti per Alluminio Mod-End Hinge Doppia unità di foratura a CN Emmegi
Prodotti per Alluminio Mod-End Hinge Ampia superficie di appoggio Emmegi
Ampia superficie di appoggio

Il piano di lavoro è molto ampio e personalizzabile per consentire la traslazione anche di grandi formati. A richiesta viene munito di scambio piano pneumatico per consentire sullo stesso banco anche l'assemblaggio degli infissi.

Controllo

Il pannello di controllo, ergonomico ed estremamente avanzato, utilizza un display touch screen da 10,4” e un software completamente personalizzato e ricco di funzionalità ideate specificamente per questa macchina, in ambiente Microsoft Windows®. Attraverso la creazione delle liste di taglio viene ottimizzato il ciclo di lavorazione, consentendo la riduzione degli scarti e la diminuzione dei tempi per le fasi di carico- scarico dei pezzi.

Prodotti per Alluminio Mod-End Hinge Controllo Emmegi
Prodotti per Alluminio Mod-End Hinge Gestione Cerniere Emmegi
Gestione Cerniere

Un controllo software estremamente semplice permette di gestire le unità operative separatamente. In questo modo è possibile gestire la foratura multipla delle cerniere senza vincoli di posizionamento.

Esecuzione fori di fissaggio a parete

Un aggregato opzionale opportunamente dimensionato, munito di un sistema a pinza flottante, consente di inserire nel ciclo di lavorazione anche l’esecuzione dei fori di fissaggio a muro su profili in alluminio, alluminio/legno e PVC.

Prodotti per Alluminio Mod-End Hinge Esecuzione fori di fissaggio a parete Emmegi
