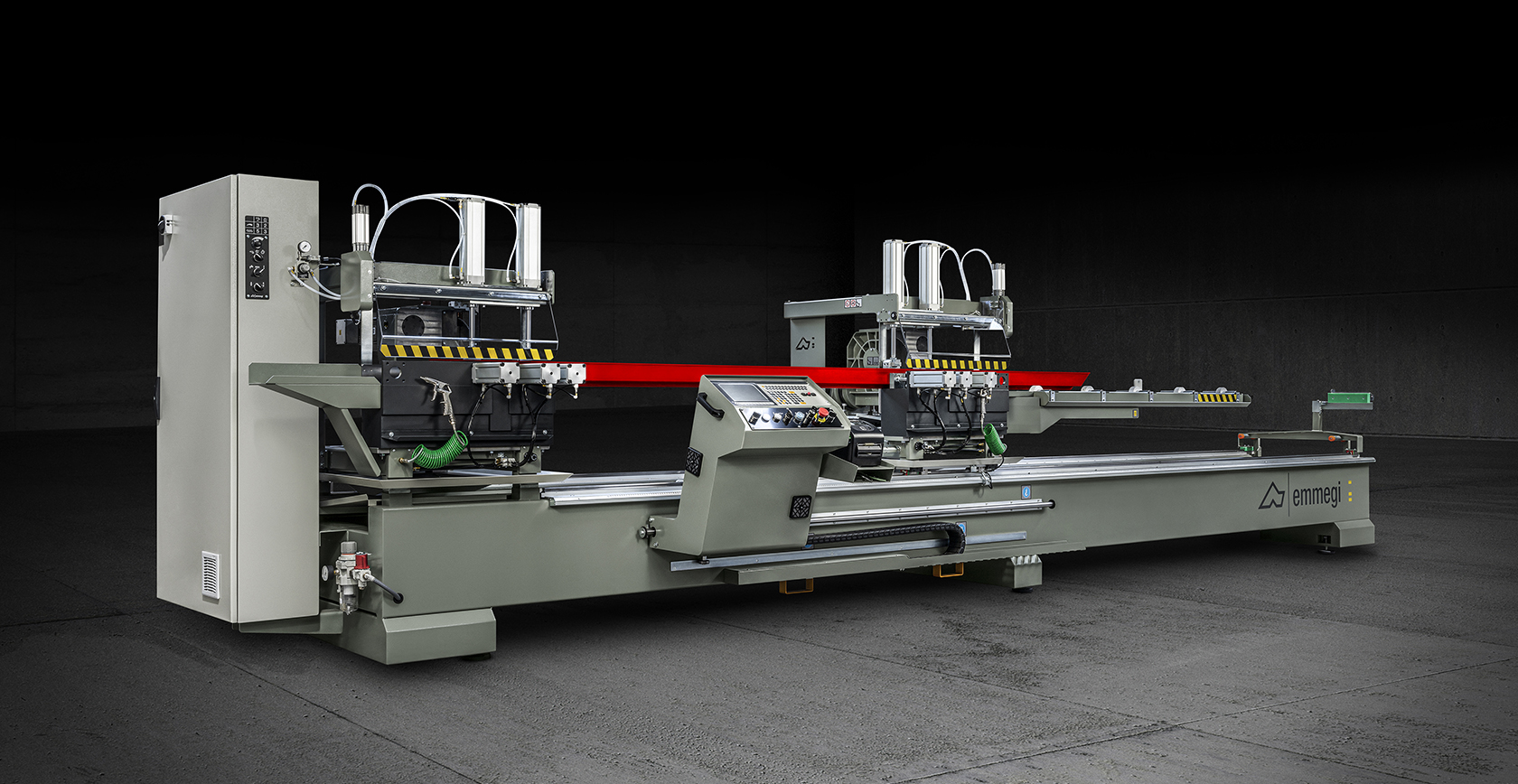

Dubbelsåg med servodriven förflyttning av det rörliga kaphuvudet framtagen för kapning av profiler i stål och rostfritt stål. Servodriven vinkelinställning av båda kaphuvuden i 45° / 0° / + 45° och alla mellanvinklar. Det rörliga kaphuvudet är positionerar automatisk och styrs vis styrsystemet: klingmatningen är radiell på skenstyrningar, som ger maskinen stor precision och styvhet. Det rörliga kaphuvudet kan användas som matarverk för att kapa mycket korta delar. Klingdiameter 350 mm. Tillgänglig med effektiv kaplängd på 5,2 m.

Technical data arrow_drop_down
SÄKERHET OCH SKYDD
Metallstängsel höger och vänster för vägganslutning

Skydd för hela kapområdet med pneumatisk styrning

Komplett skyddande stängsel på tre sidor

POSITIONERING OCH FÄSTNING AV PROFIL
Rullbanor

Horisontella klampar
3
Vertikala klampar
2
TILLBEHÖR
Nätverksanslutningssats

Etikettskrivare med avskalare hastighet 150 mm/s

Etikettskrivare hastighet 150 mm/sek

SMÖRJSYSTEM
Kontinuerligt vattensmörjsystem

Klingasmörjsystem med olja och minimal diffusion

MASKINENS EGENSKAPER
Klingadiameter i HSS (mm)
350
Klingaaxelns diameter
40
Elektronisk tjockleksmätare av profil

Reglering av grepptrycket

Arbetstryck (bar)
6 ÷ 7
Kontroll av elektronisk X-axel

X-axelns positioneringshastighet (m/min)
20
Vinkling inåt max.
135°
Kapkapacitet med klingkapning i 45° (med användning av specifika profilfixturer) (mm)
100 x 100
Längd minimal kapning stegvis i 90°/45° med programvara EXTRA (mm)
20
Längd maximal kapning automatisk (tillval) i 90°/45° (mm)
520
Längd minimal kapning i 90°/45° med programvara EXTRA (mm)
320
Längd minimal kapning standard i 90°/45° (mm)
520
Längd max. bearbetningsbar (mm)
5200
Automatisk skjutkapning med varierande vinklar och längder

Justerbar klingmatningshastighet av operatören

Vinkling inåt max. option
150°
Vinkling utåt max.
45°
KONTROLLENS EGENSKAPER
Utförande av cykliska kapningar från kaplistor och makro

Förberedd för anslutning med fjärr-PC med USB, nätverk eller serie (beroende på version)

Förberedd för anslutning av etikettskrivare

Mus integrerad på tangentbordet

1 GB DOMM-minne

Grafisk TFT-färgskärm 6,5"

Industridator ”Windows” kompatibel

Utförande av enskilda kapningar

Lagring av 500 profilkorrigeringsvärden med automatisk beräkning av mått för kapvinklar

Minne av 500 kaplistor (1 000 rader vardera) från tangentbordet

Optimering av stänger

klingmotor STANDARD
Klingamotorns kaphastighet dubbel polaritet (m/s)
0,3 - 0,6
Rotationshastighet klinga med klingmotor dubbel polaritet (varv/min)
17 - 34
Effekt klingmotor dubbel polaritet (kW)
0,75 - 1,4
Varv klingmotor dubbel polaritet med frekvens 50 Hz (varv/min)
700 - 1.410
Klingamotor med dubbel polaritet

BORSTLÖS klingmotor (TILLVAL)
Kaphastighet för borstlös klingmotor (m/s)
0,3 ÷ 1,6
Rotationshastighet klinga med borstlös klingmotor (varv/min)
15 ÷ 85
Effekt borstlös klingmotor (kW)
3.9
Borstlös klingmotor + manöverdon

KAPDIAGRAM
Ingår
Tillgänglig

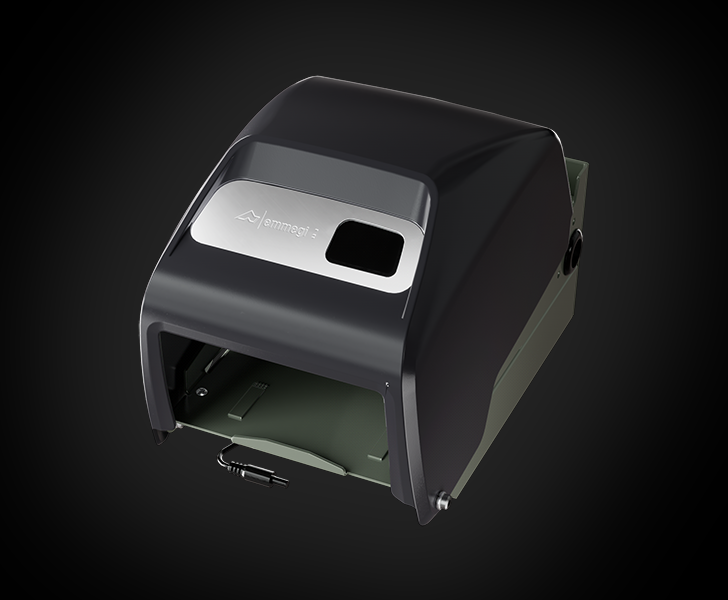

Etikettskrivare
Den industriella etikettskrivaren kan märka varje kapad profil med en etikett som är framtagen av styrsystemet. Detta möjliggör identifiering av detaljen via streckkod i vidare bearbetnings- eller monteringsprocesser.
Dubbla geringssågar Twin Ferro Etikettskrivare Emmegi
Dubbla geringssågar Twin Ferro Kontrollpanel Emmegi

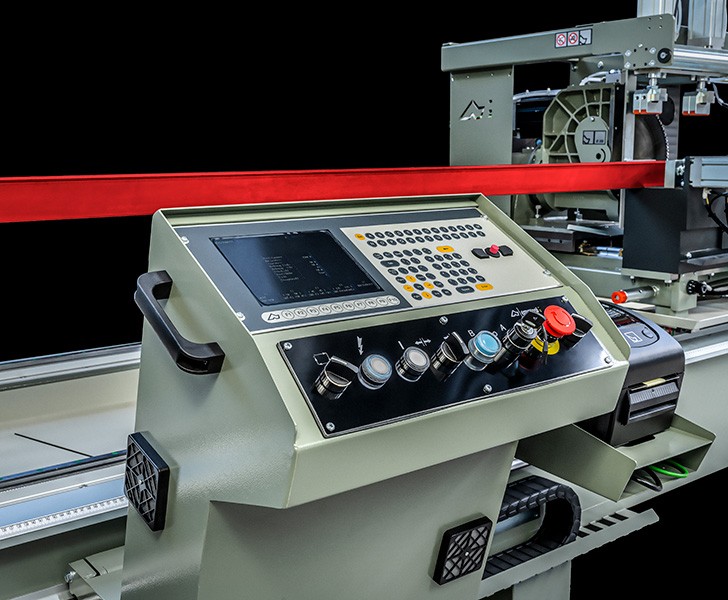

Kontrollpanel
Den flyttbara kontrollpanelen möjliggör en korrekt längdpositionering av de rörliga kaphuvudet enligt de angivna längderna i panelen eller i kaplistor. Genom att skapa kaplistor optimeras bearbetningscykeln för att reducera skrot och minska tiderna för in- och utmatningen.

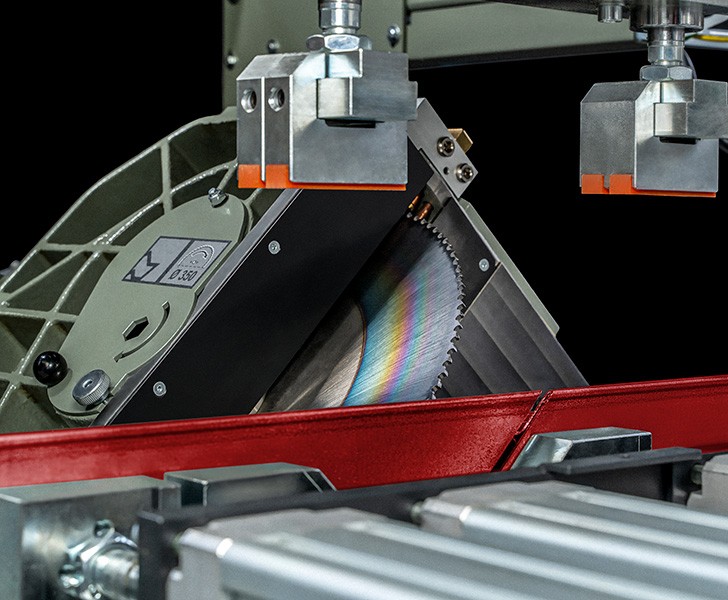

Vinkelinställning
Vinkelinställningen sker via servomotorer med pulsgivare och positioneringen hanteras elektroniskt via styrsystemet, som utgör ett enkelt och intuitivt operatörsgränssnitt. De rörliga enheterna är utrustade med lokala penumatiska skyddshuvar.
Dubbla geringssågar Twin Ferro Vinkelinställning Emmegi
Dubbla geringssågar Twin Ferro Vertikala stödrullar Emmegi

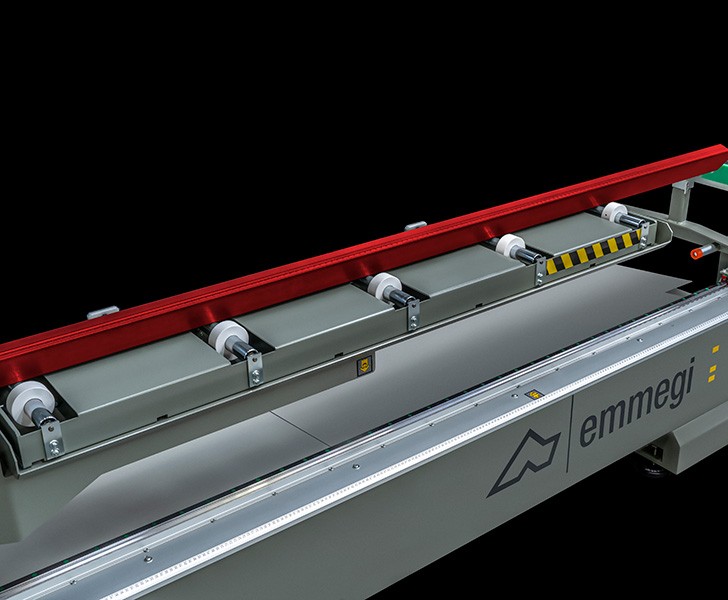

Vertikala stödrullar
Möjliggör en korrekt positionering i maskinen och säkert stöd för profilen i bearbetningsområdet. Glidrullarna gör det lättare att flytta profilen.

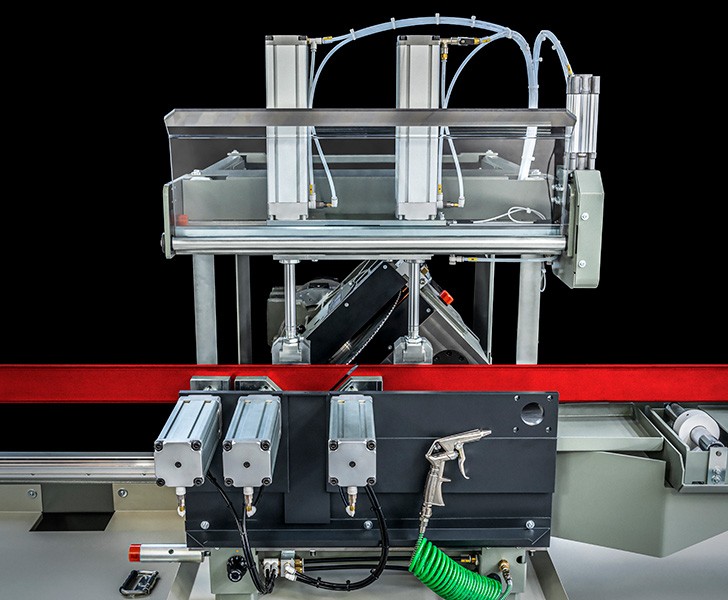

Horisontella och vertikala klampar
Maskinen är utrustad med horisontella och vertikala klampar med lågtrycksventiler som säkerställer korrektoch bra klampning av profilen samt maximerar operatörssäkerheten.
Dubbla geringssågar Twin Ferro Horisontella och vertikala klampar Emmegi
